Направляющая тележки MK4S и основная пластина.........

Обновления

25-10-22

Размеры «Hidler_6-7_R3» адаптированы к основной пластине R4 с наклонным вертлюгом. Это обновление имеет более угловатую форму, чем предыдущая конструкция, что позволяет выровнять винты горизонтально и минимизировать трение протектора винтов в радиаторе.

«Main_Plate_9-10_R4» имеют более жесткий допуск к шестерне и модифицированную направляющую нити на выходе из сопла.

«Idler_1-2_R2» имеет небольшие изменения.

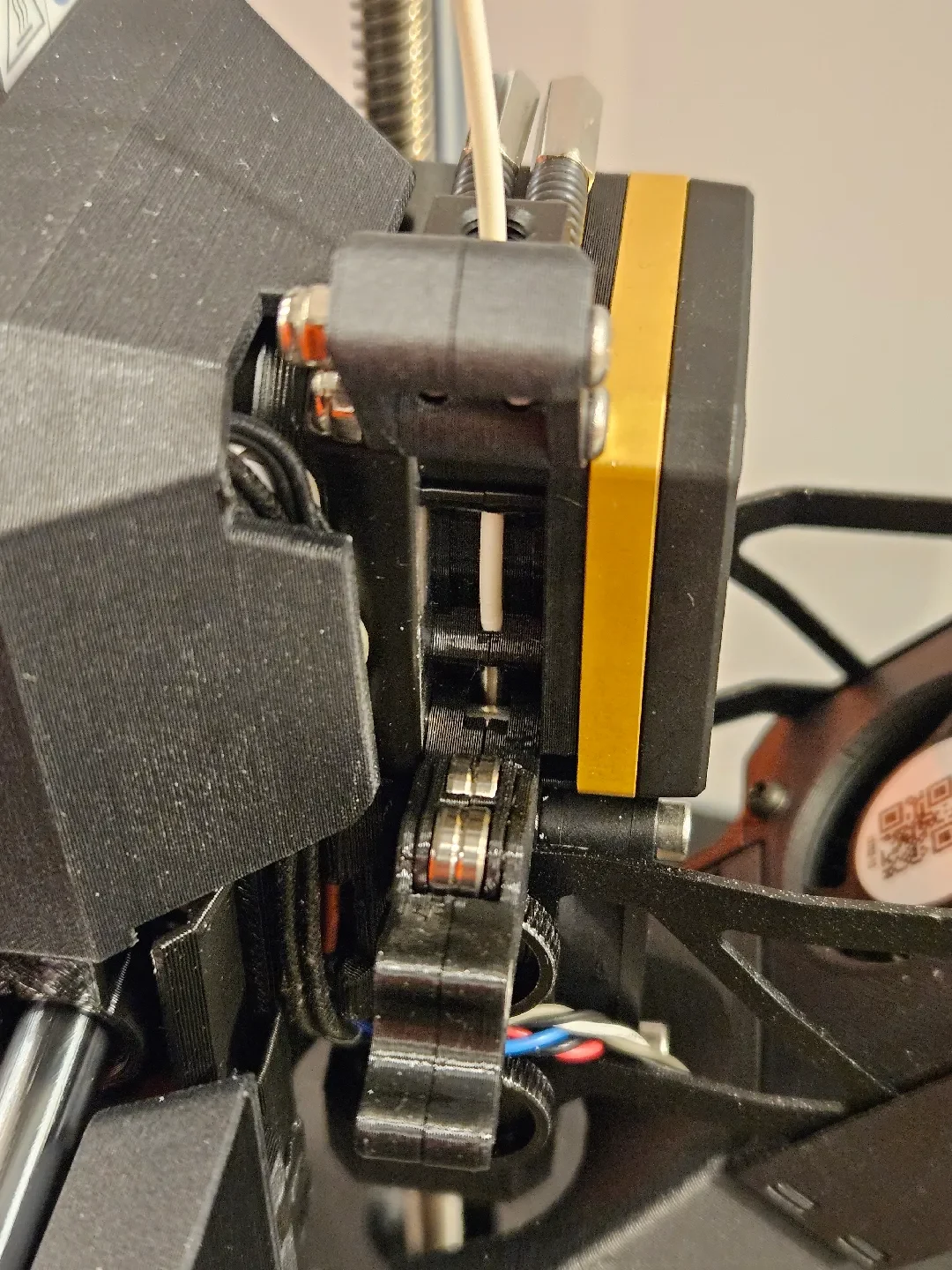

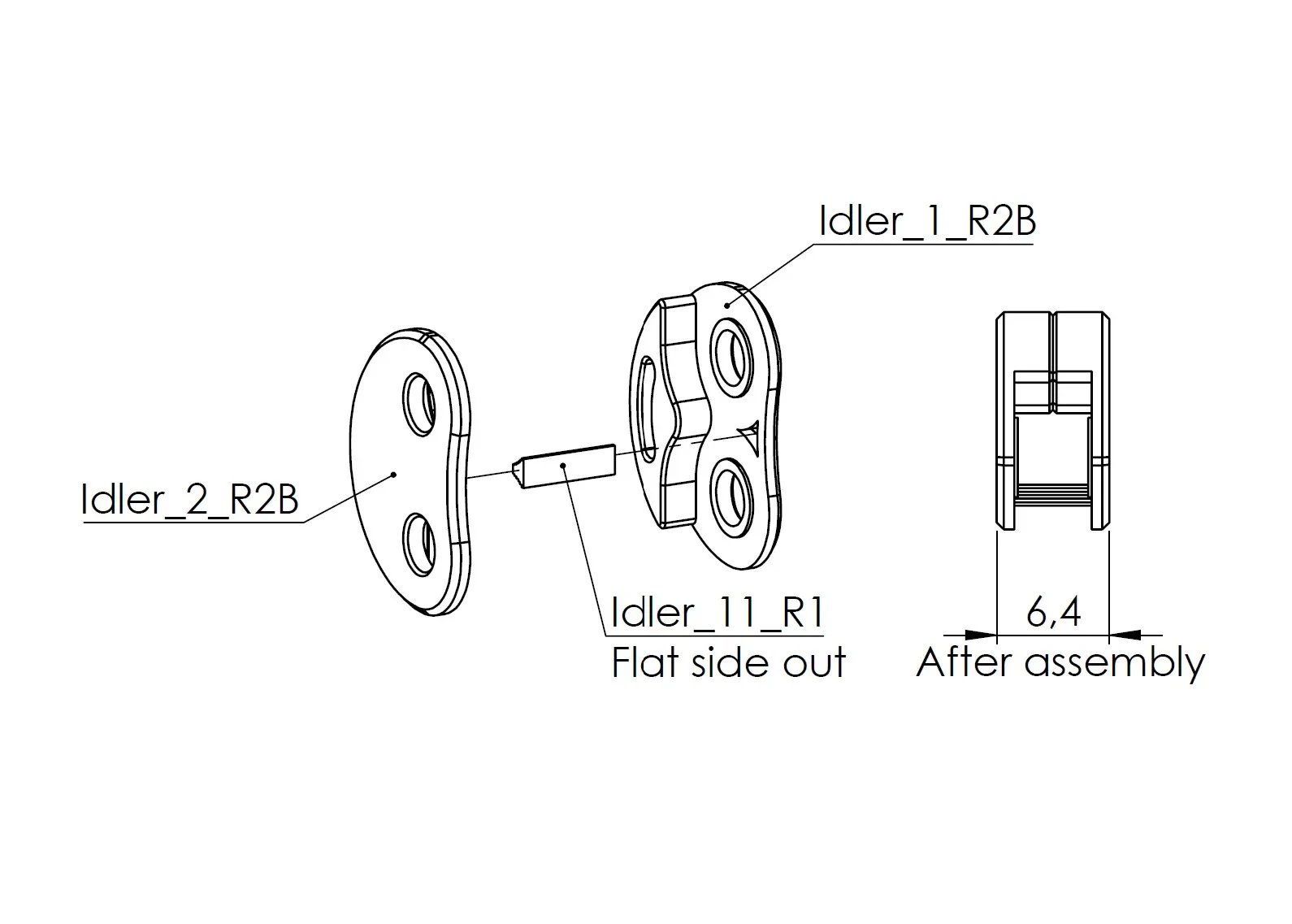

«Idler_1,2,11_R2B» не является обязательным. это альтернативная конструкция «Idler_1-2_R2» с более прочной балкой между частями 1 и 2.

Материал изменен с PETG на PCCF.

Печать

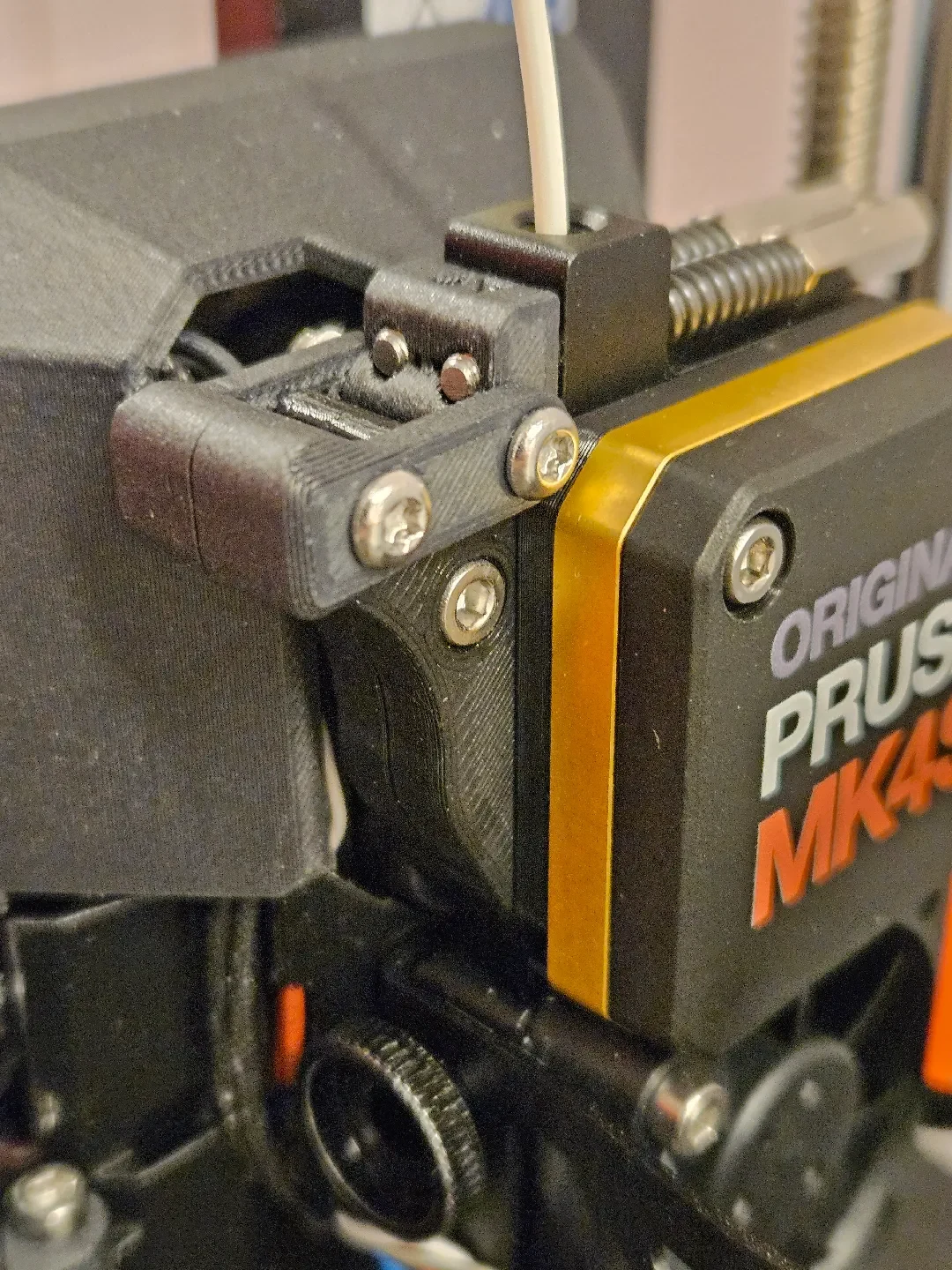

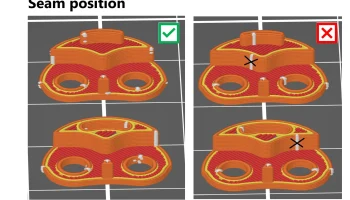

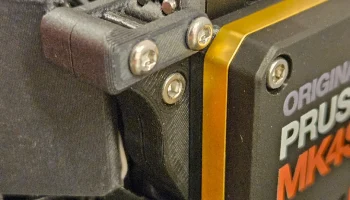

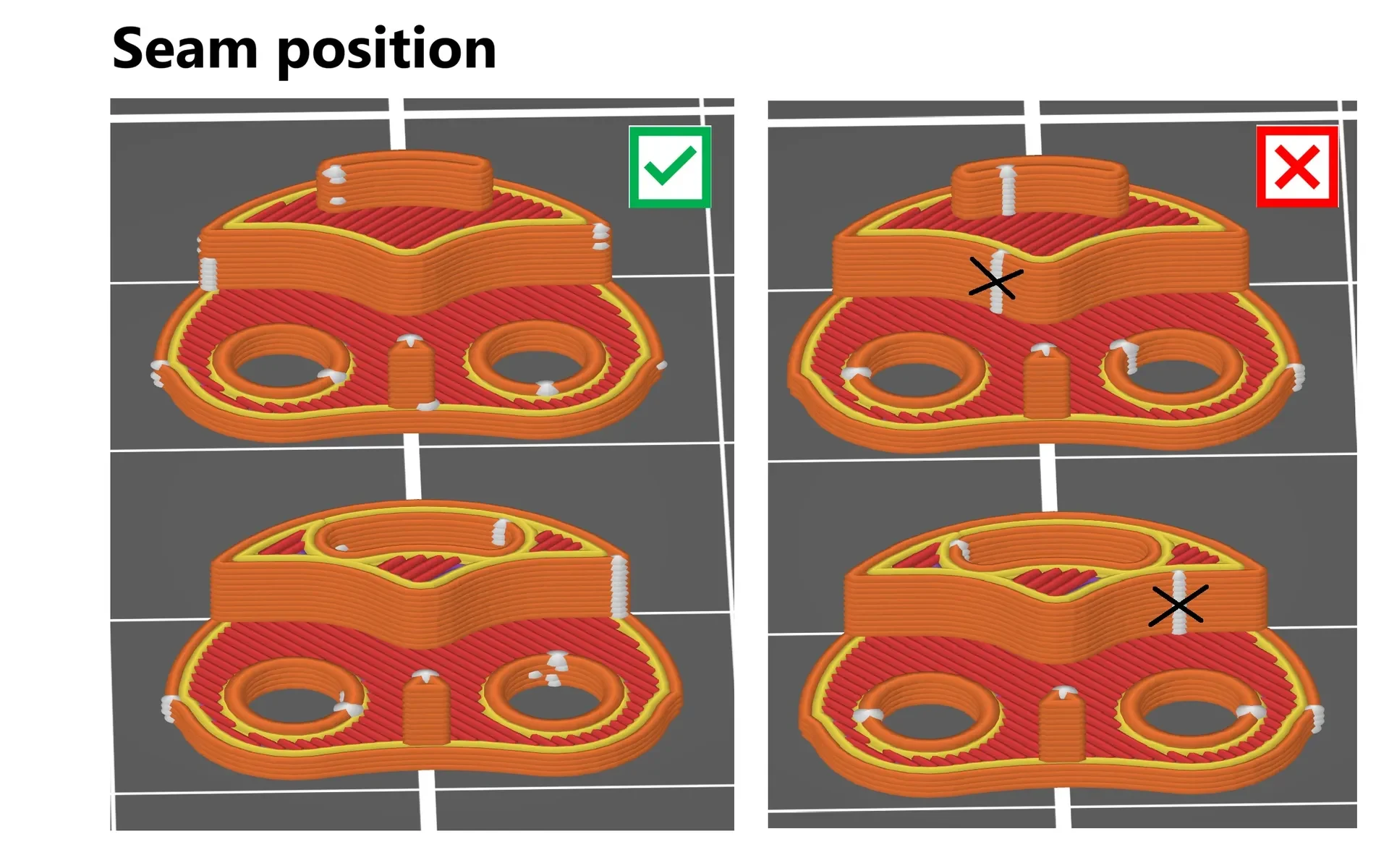

Печать на МК4С. Материал PCCF. Сопло 0,4 и слой 0,2. Я использую оригинальные настройки для конструкции Prusament PCCF, за исключением частей 1-2, где я изменил положение шва на ближайшее.
Конструкция требует точных допусков. Проверьте натяжение ремня x-y и используйте сухую нить.

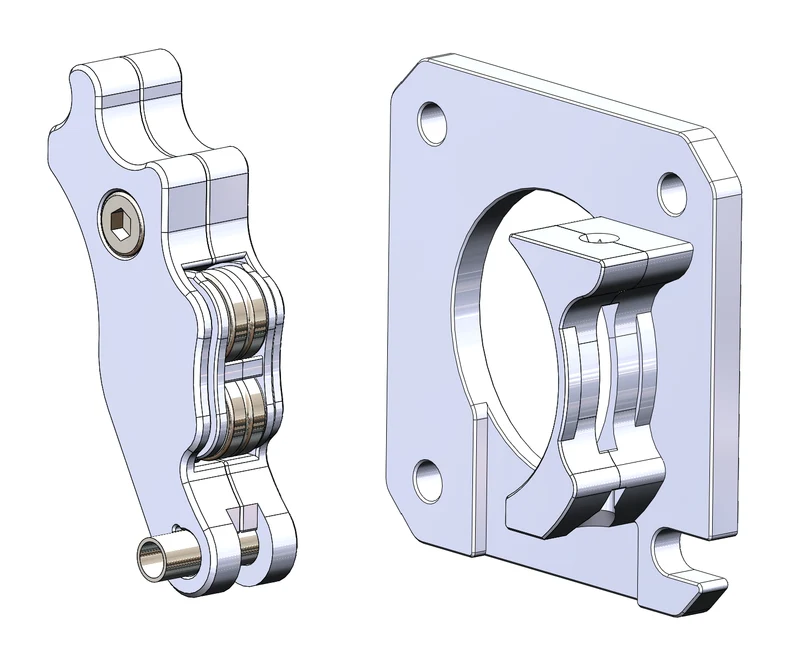

Натяжной ролик в сборе

Номера относятся к изображениям. Клей не нужен.

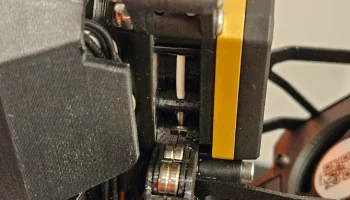

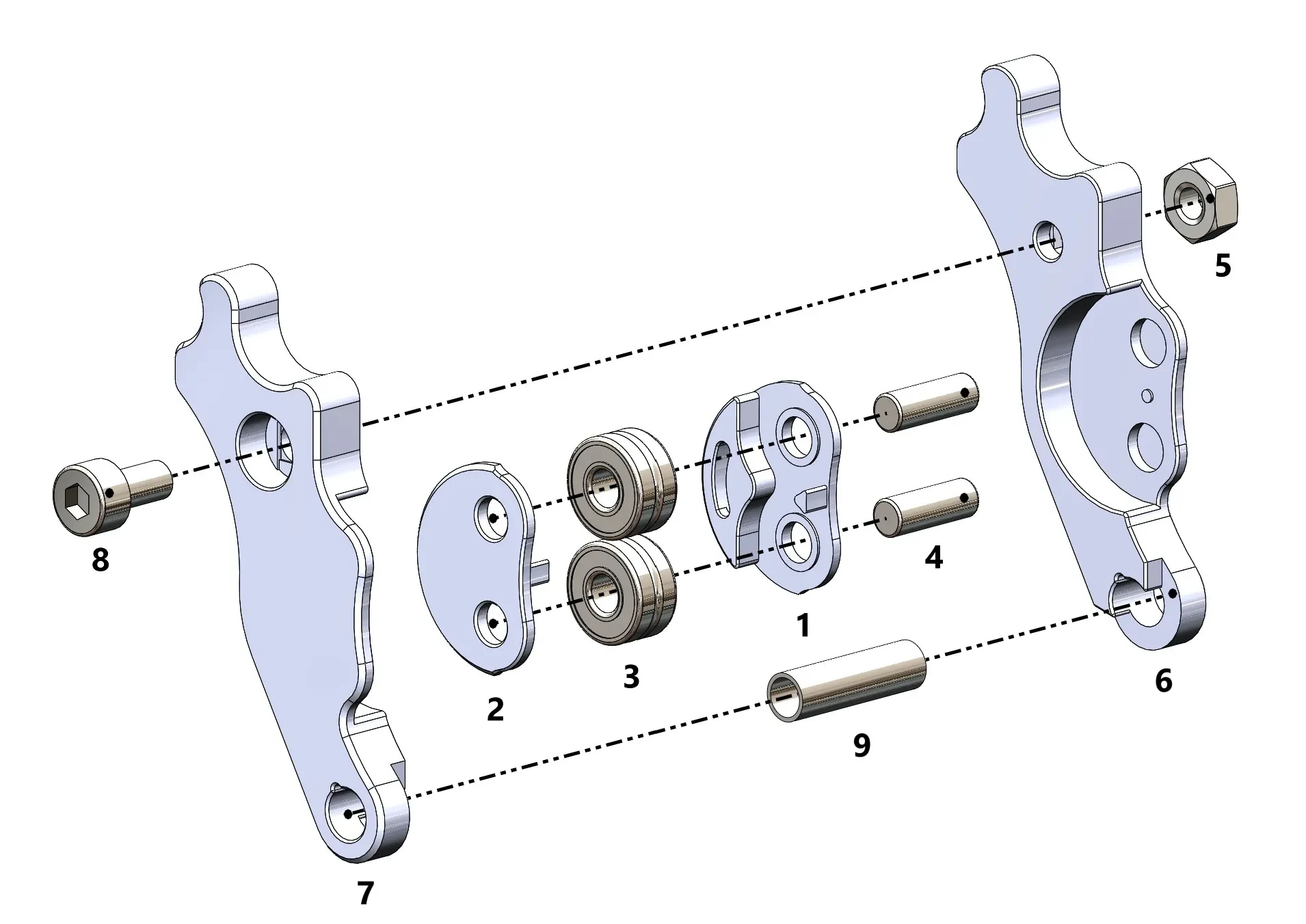

Сожмите детали тележки 1 и 2 вместе. Установите оригинальные подшипники 3 (693 2RS) в тележку и запрессуйте оригинальные пальцы 4 (3х8,5). Зафиксируйте гайку 5 (М3) в натяжном рычаге 6. Поместите тележку в сборе между натяжным рычагом 6 и 7. Прочно затяните винтом 8 (М3х6). Не перетягивайте винт! Вставьте оригинальную трубчатую проставку 9 (13,2х3,8х0,35) в 6 и 7.

Основная пластина в сборе

Номера относятся к изображениям. Клей не нужен.

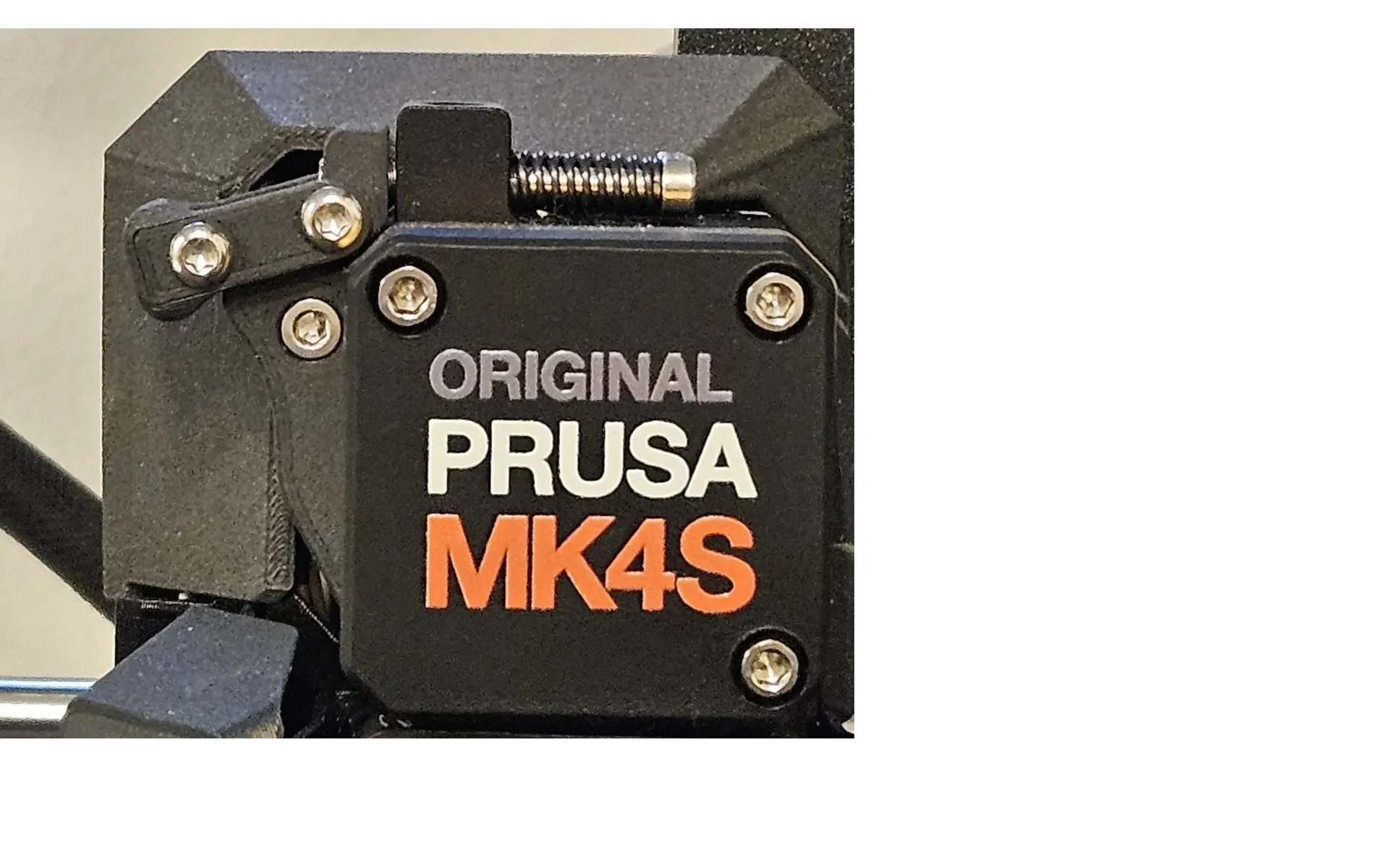

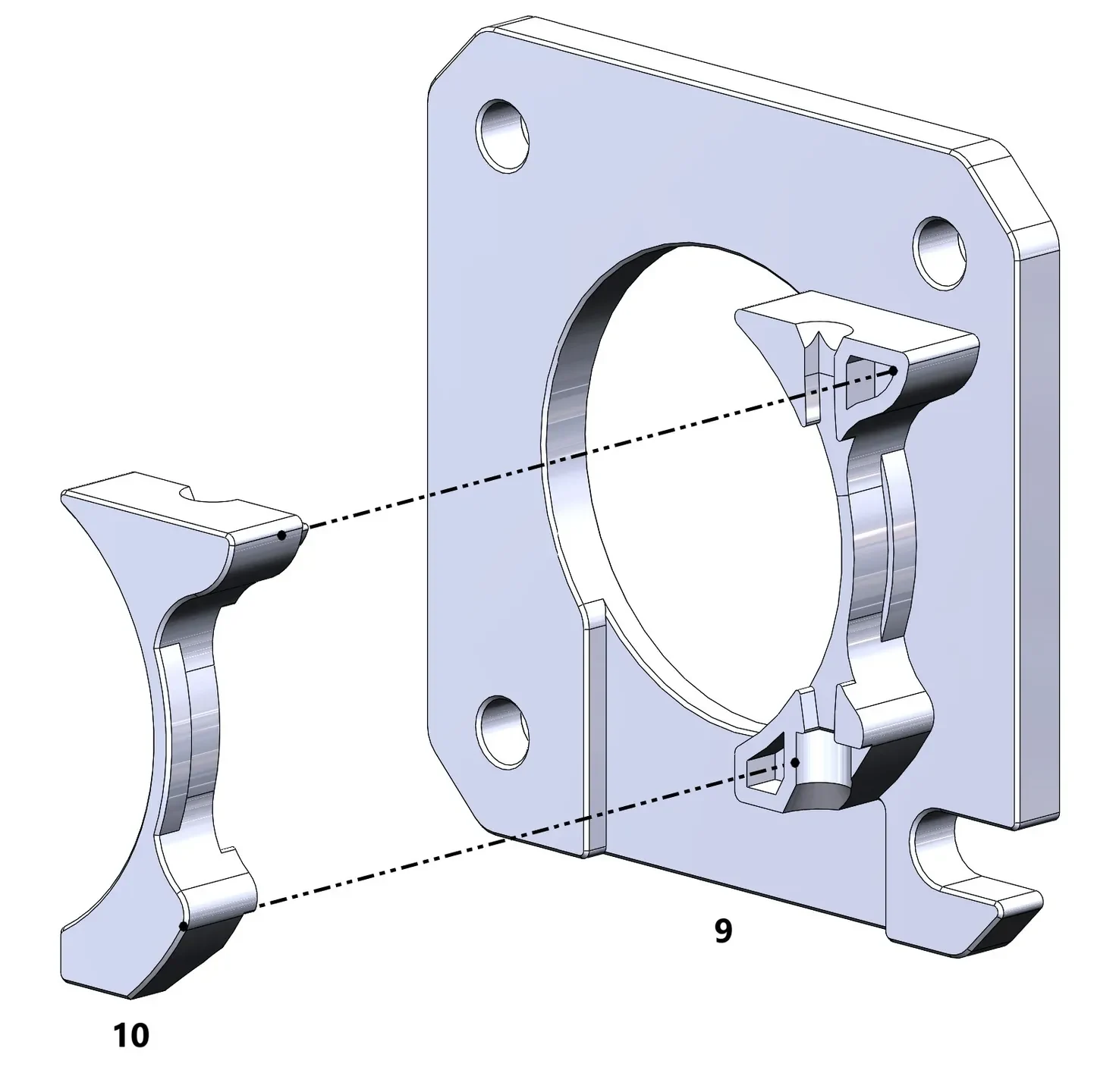

Сожмите детали 9 и 10. Убедитесь, что общая высота направляющей нити не превышает 10 мм (см. рисунок). Две части будут держаться вместе при сборке в Nextruder.
