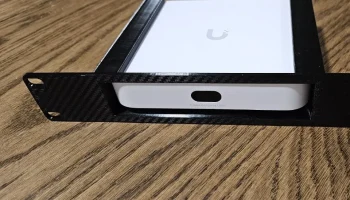

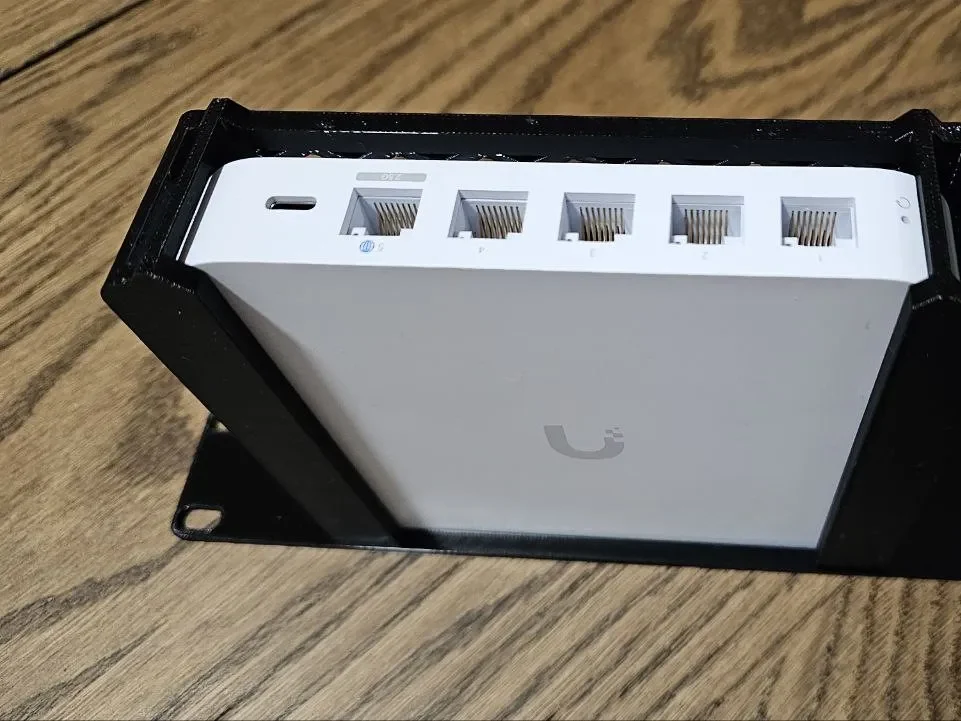

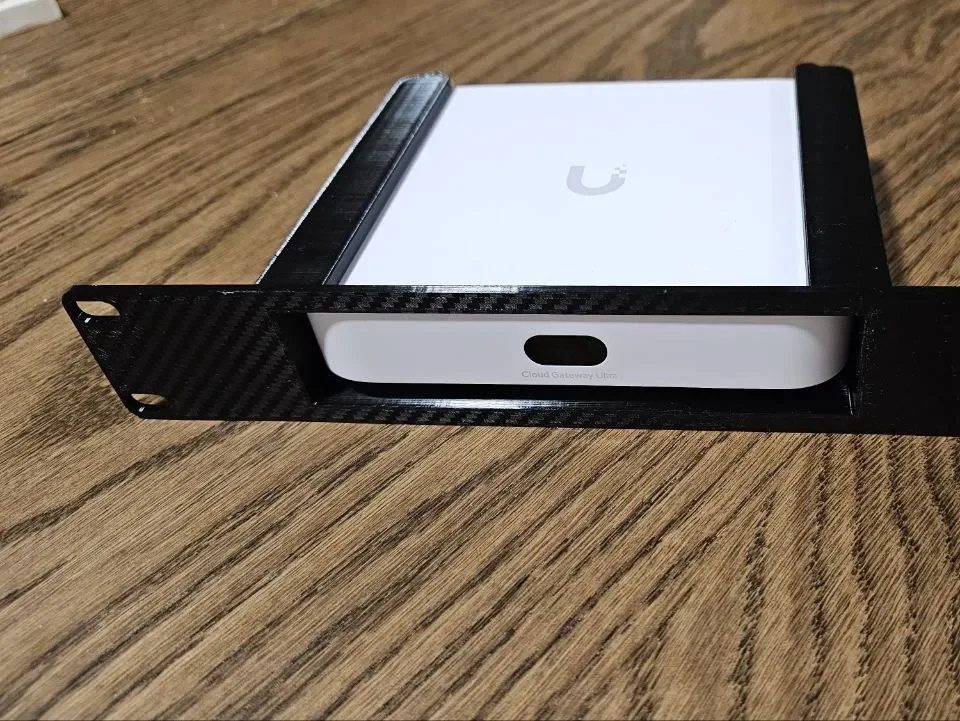

Модульное крепление в 19-дюймовую стойку для линеек Unifi UCG-Ultra, UXG-Max и UCG-Max.

ПРИМЕЧАНИЕ: Процессор UCG-Max при нормальном использовании достигает температуры 75-90 градусов Цельсия, а нижняя часть может ОЧЕНЬ ГОРЯЧАЯ. Поэтому используйте нити с более высокой температурной устойчивостью, если это ваше устройство.

Это крепление является частью разработанной мной модульной системы монтажа в 19-дюймовую стойку. Вы можете комбинировать модули с другими креплениями. Взгляните на мои модели здесь, чтобы узнать о других 19-дюймовых модулях крепления.

Обновления

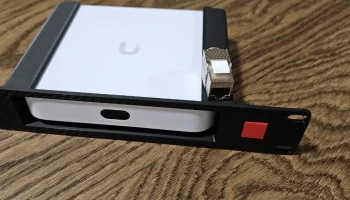

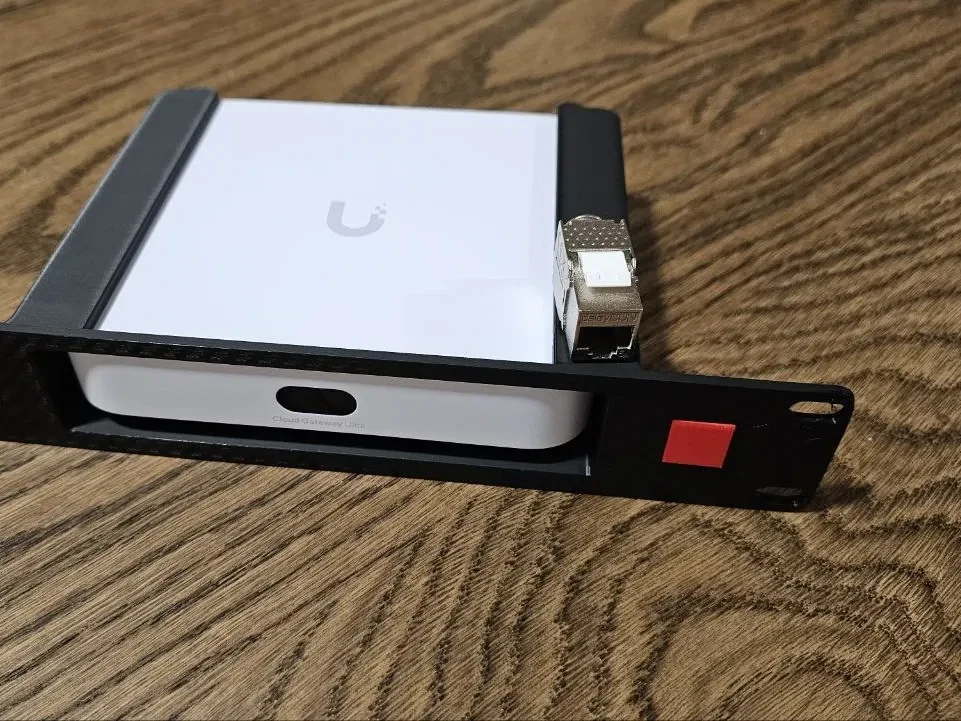

03 декабря 2024 г.: уже доступна версия V2 этого крепления для стойки! Теперь вы можете распечатать его без необходимости использования подставок, для этого требуется меньше материала, и он подходит к устройству лучше, чем когда-либо! Я также добавил версию с разъемом Keystone, чтобы при желании вы могли прокладывать кабели вперед. Версия V1 по-прежнему будет доступна для тех, кто может предпочесть ее.
Части
3 винта M5 (минимальный размер: 12 мм, рекомендуемый размер: 16 мм).
3 шестигранные гайки М5.
Сборка

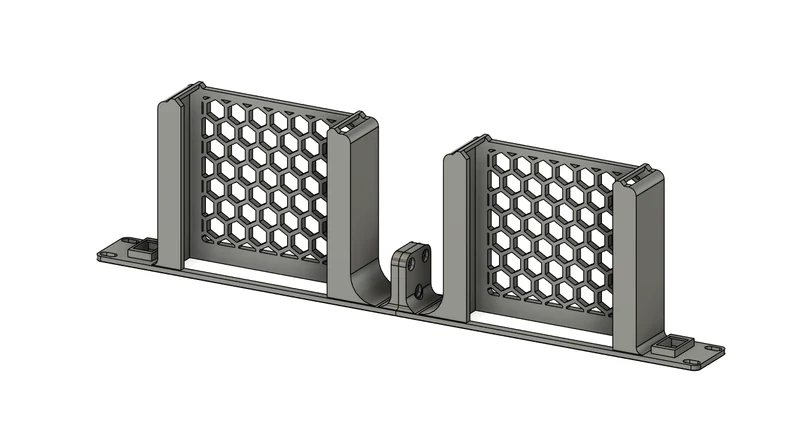

OBS.: Модули, используемые в этом уроке, предназначены только для иллюстративных целей, и я использую их во всей серии. Это может не соответствовать моделям, которые вы загружаете на этой странице.

Чтобы собрать детали, вставьте 3 винта в правый модуль.
Затем совместите его с левым модулем.
После этого вставьте шестигранные гайки в винты и при помощи отвертки или шестигранного ключа.
Затягивайте винты до тех пор, пока не почувствуете сопротивление и пока гайки не встанут на место. После этого вы можете установить крепление в стойку.

Вам нравятся мои модели? Подумайте о том, чтобы купить мне кофе;)

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Кастом Мега Х

Плоты:

Не имеет значения.

Поддерживает:

Да.

Разрешение:

0,2 или 0,24

Стены/Периметры:

Минимум 3. Лучше 4.

Заполнение:

20% или более

Нить:

PLA+/PETG/ABS/ASA/нейлон
