Высокопроизводительная крышка головки инструмента для Cre...

Обновление: добавлена ​​новая версия, совместимая как с K1, так и с K1 max. Эффективность охлаждения не изменилась, и старые версии все еще доступны, если вы предпочитаете их. Изменения:

Обновленный внешний вид. Как и у меня, в живую он выглядит лучше, чем на картинке.
Укрепил верхние отверстия. — У меня сломался один из них при снятии крышки.
Один файл для К1 и К1 макс. Это также облегчает доступ к порту лидара на случай, если кто-то захочет сделать ремикс со светодиодами.

Особенности:

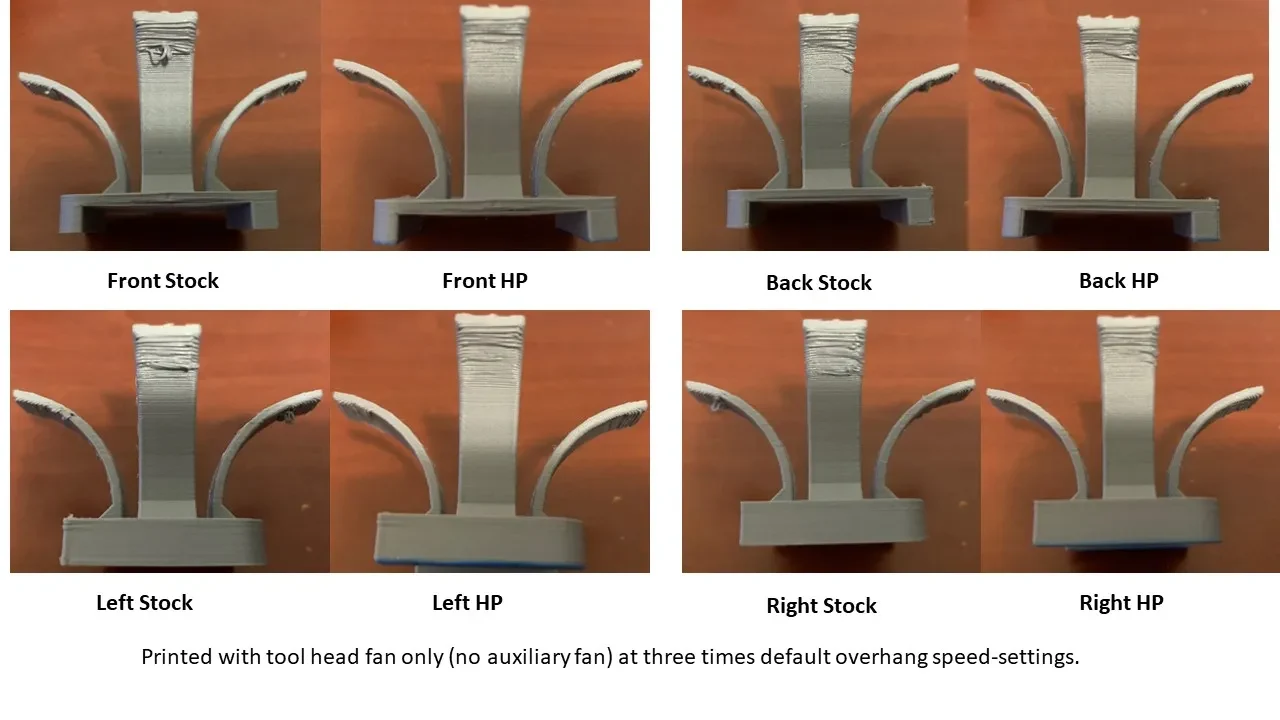

Лучшее охлаждение, чем стандартная крышка для свесов (во всех направлениях) и мостов. Тестовые отпечатки ниже были напечатаны подряд с одним и тем же g-кодом. Разница согласуется со многими тестовыми и обычными отпечатками. Разницу в потоке воздуха можно почувствовать рукой (и увидеть, если вы захотите поставить под нее чашку с водой).
Примерно на 33% легче стандартной обложки при печати в ASA.
Легко распечатать и не требует поддержек. Он был тщательно протестирован: я напечатал около 3 дюжин прототипов и исправил все проблемы по ходу работы.
Легче устанавливать и снимать, чем стандартную крышку, благодаря большим зазорам в целом (особенно между вентилятором и разъемом коммутационной платы).

Примечания:

При печати высокотемпературными материалами, в том числе и первым слоем, вентилятор необходимо будет держать включенным, чтобы избежать перегрева крышки возле розеток.
Я держу вентилятор на уровне минимум 10% при печати ABS при температуре экструдера 260 C и кровати 110 C. Более низкая ��астройка вентилятора также может работать, но 10% не вызывает никаких проблем.
В случае с PLA, TPU или (вероятнее всего) PETG оставлять включенным вентилятор необязательно.

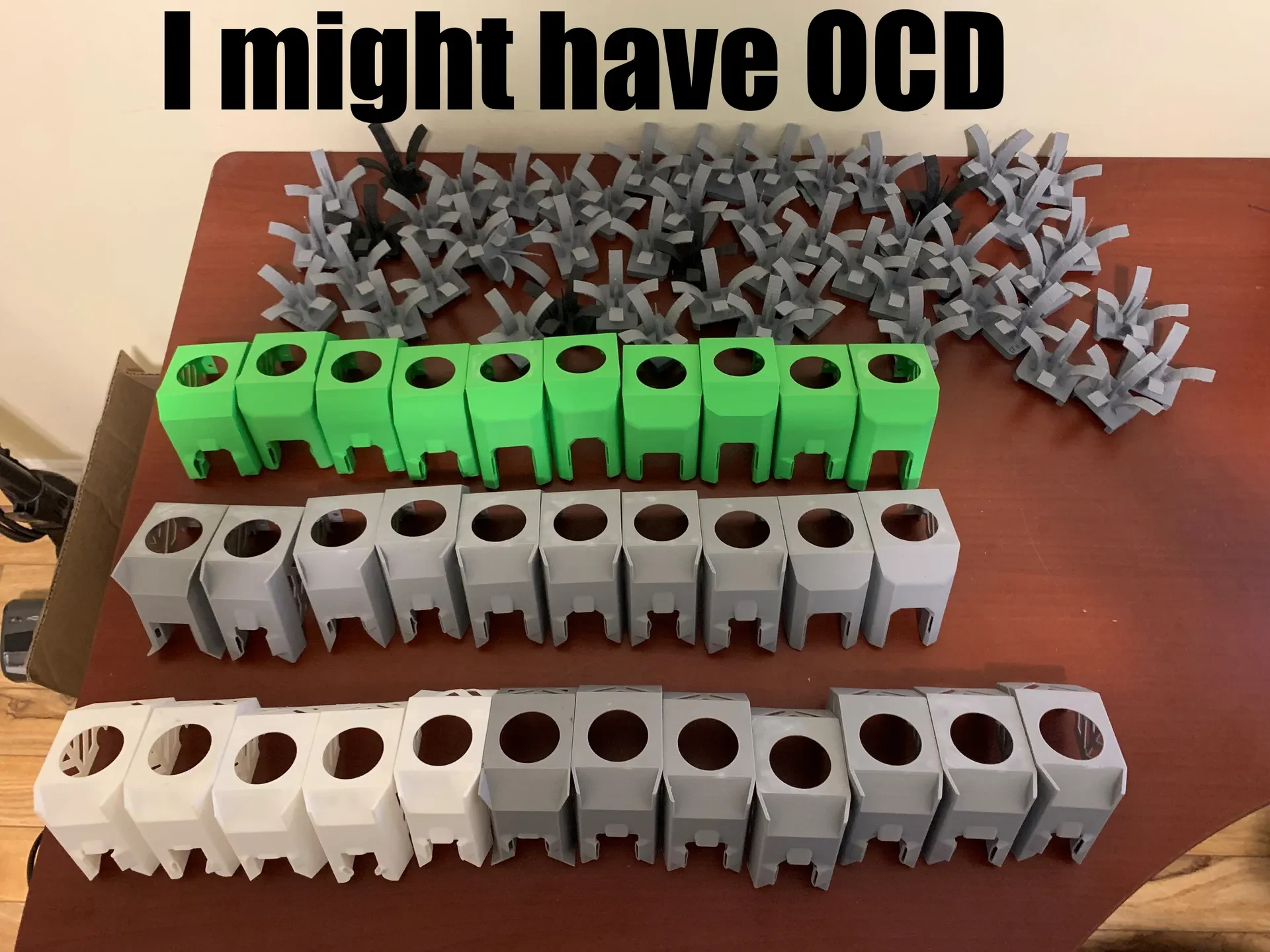

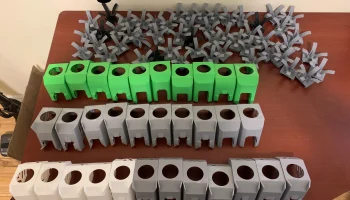

На последней фотографии слайд-шоу вы можете увидеть множество искривленных воздуховодов. Это была попытка устранить эту проблему. Это была, безусловно, самая постоянная и раздражающая проблема, и, к сожалению, оставить включенным вентилятор — единственное решение, которое я нашел. С другой стороны, попытка устранить эту проблему привела ко многим другим улучшениям.
Крышка может удариться о канал вспомогательного вентилятора во время первого прохода до начала отсчета. Это не влияет ни на крышку, ни на канал вентилятора, ни на исходную позицию, ни на печать. Однако в конце печати он может издавать раздражающий шум.

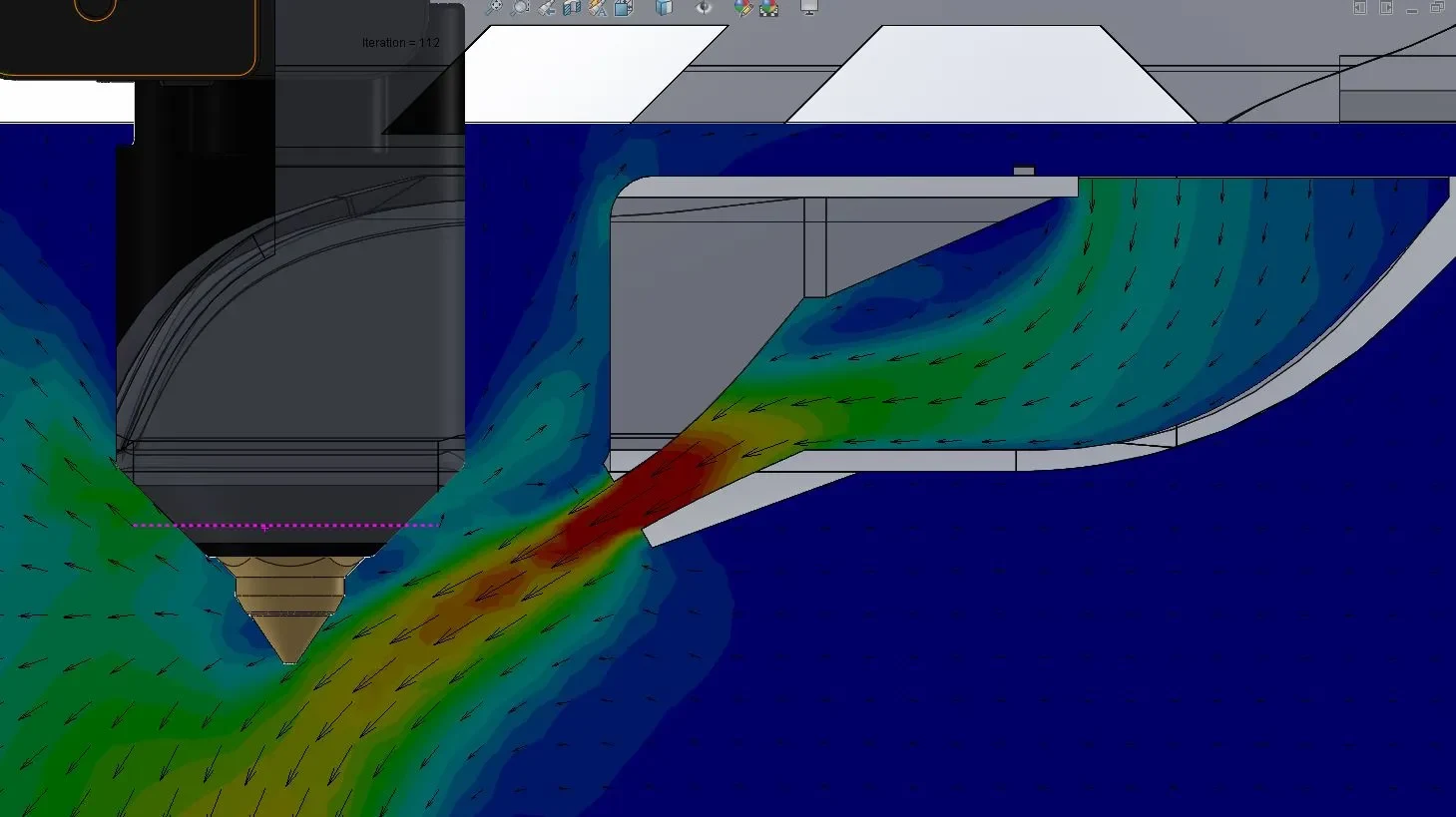

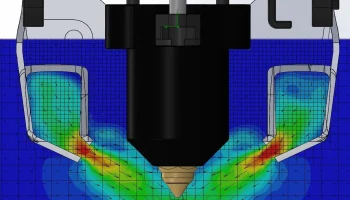

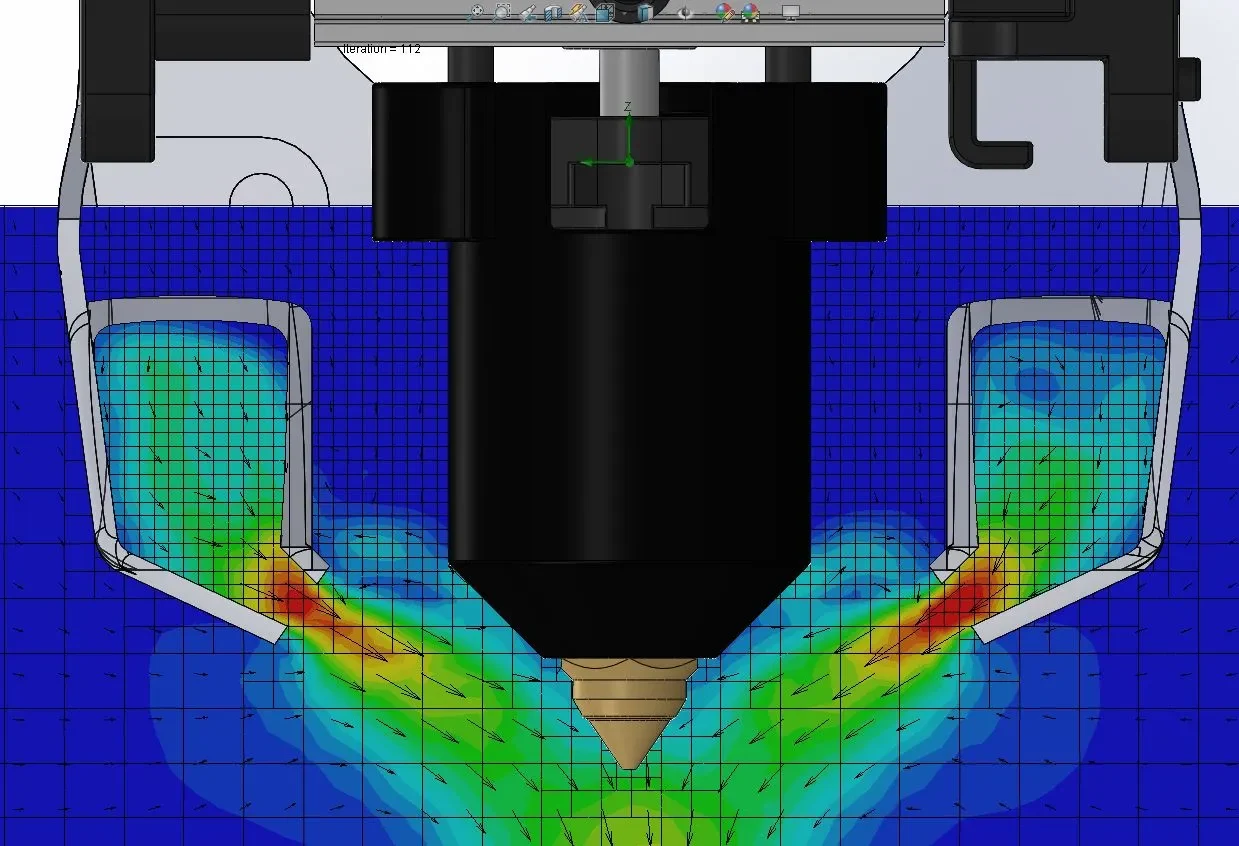

Большой плюс моделям Henlor K1, пос��ольку они значительно упростили процесс моделирования и тестирования (это модели Henlor hot end и каретки на диаграммах CFD).

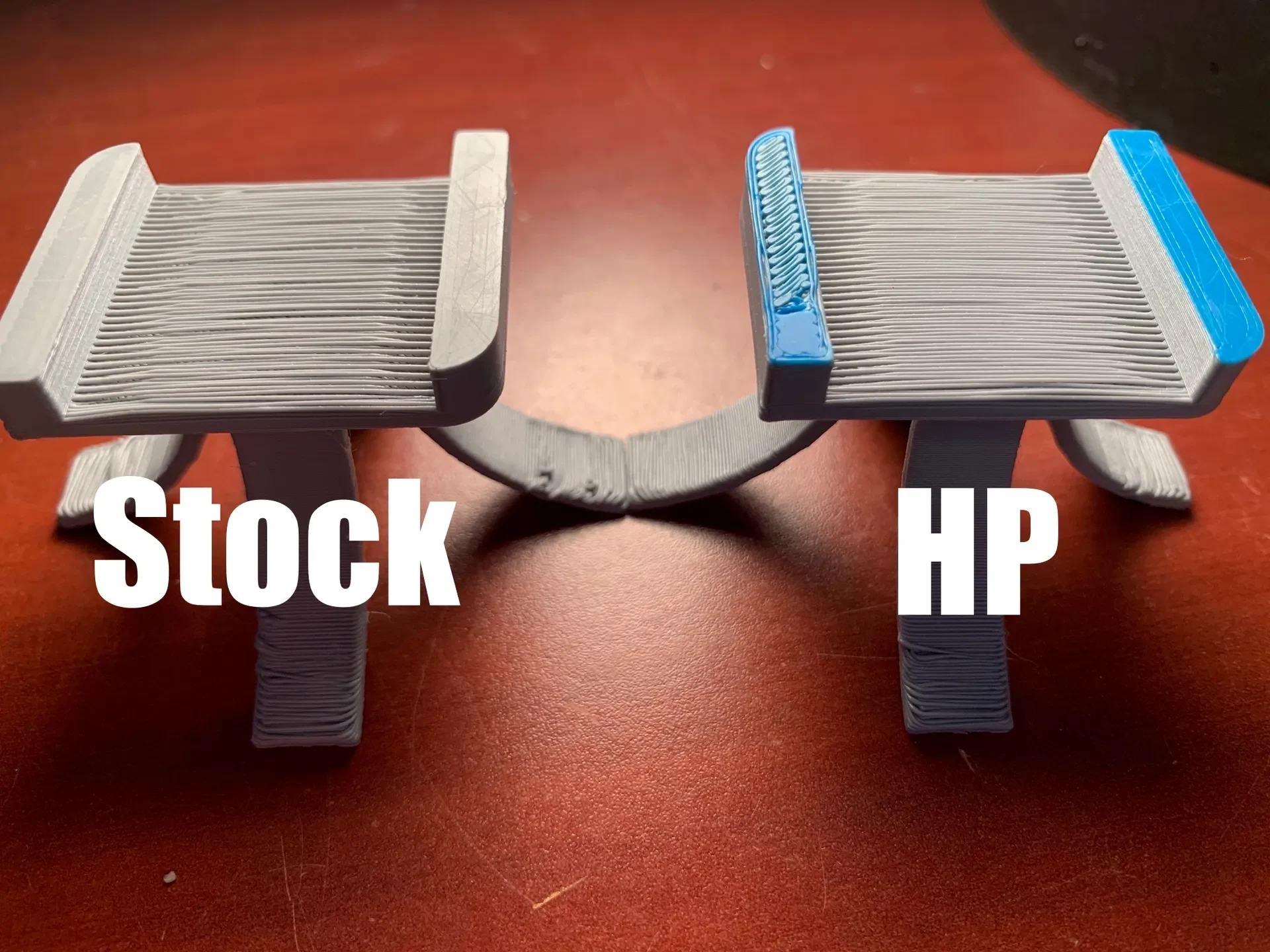

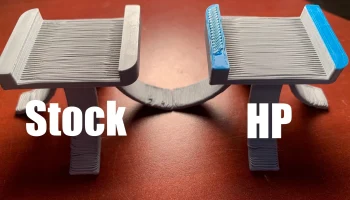

Тестовый отпечаток представляет собой «испытание на пытку охлаждающего вентилятора» компании Teaching Tech.

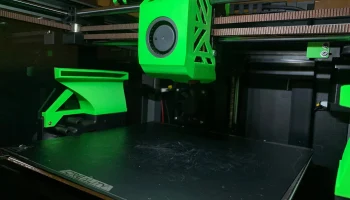

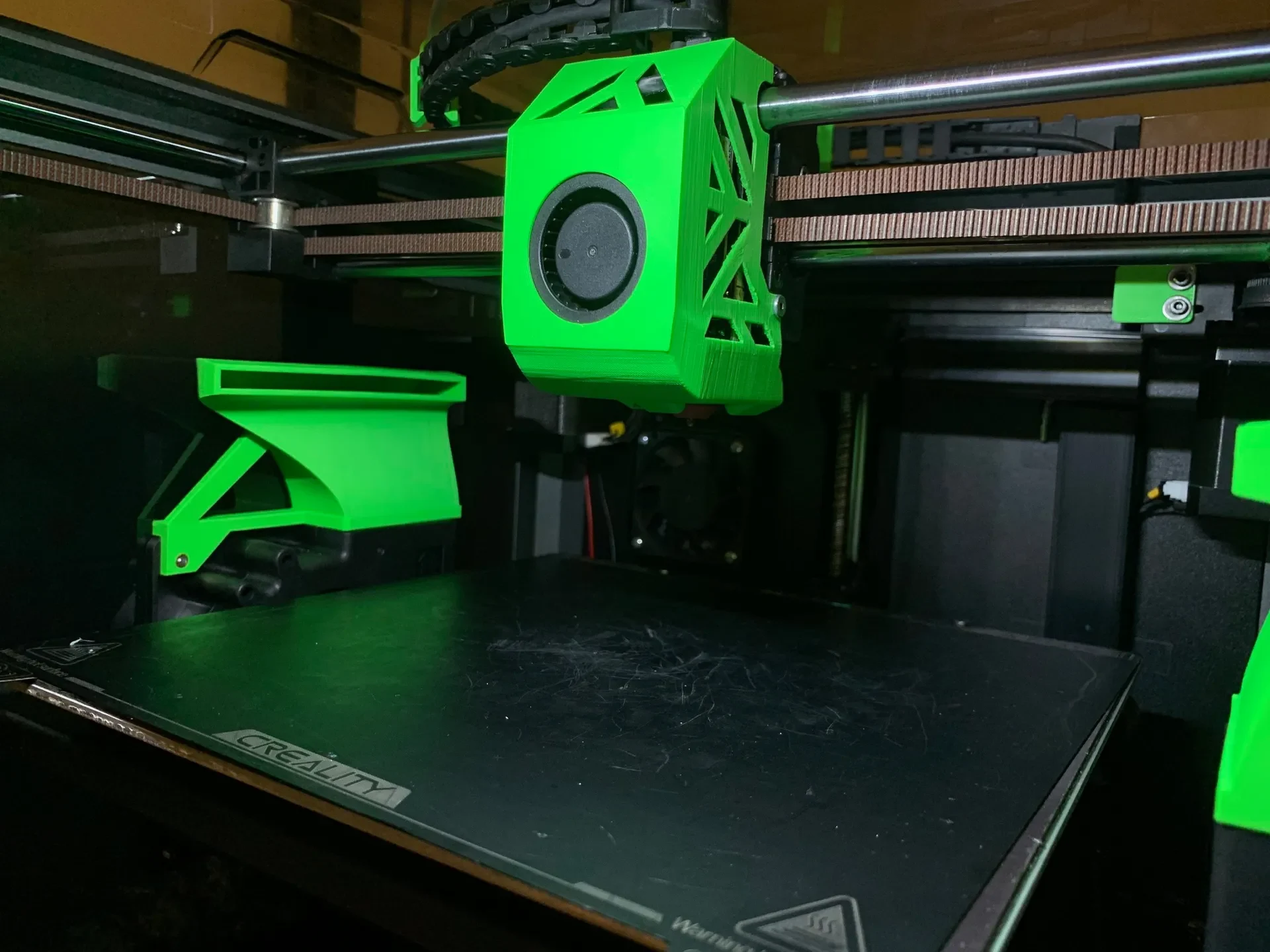

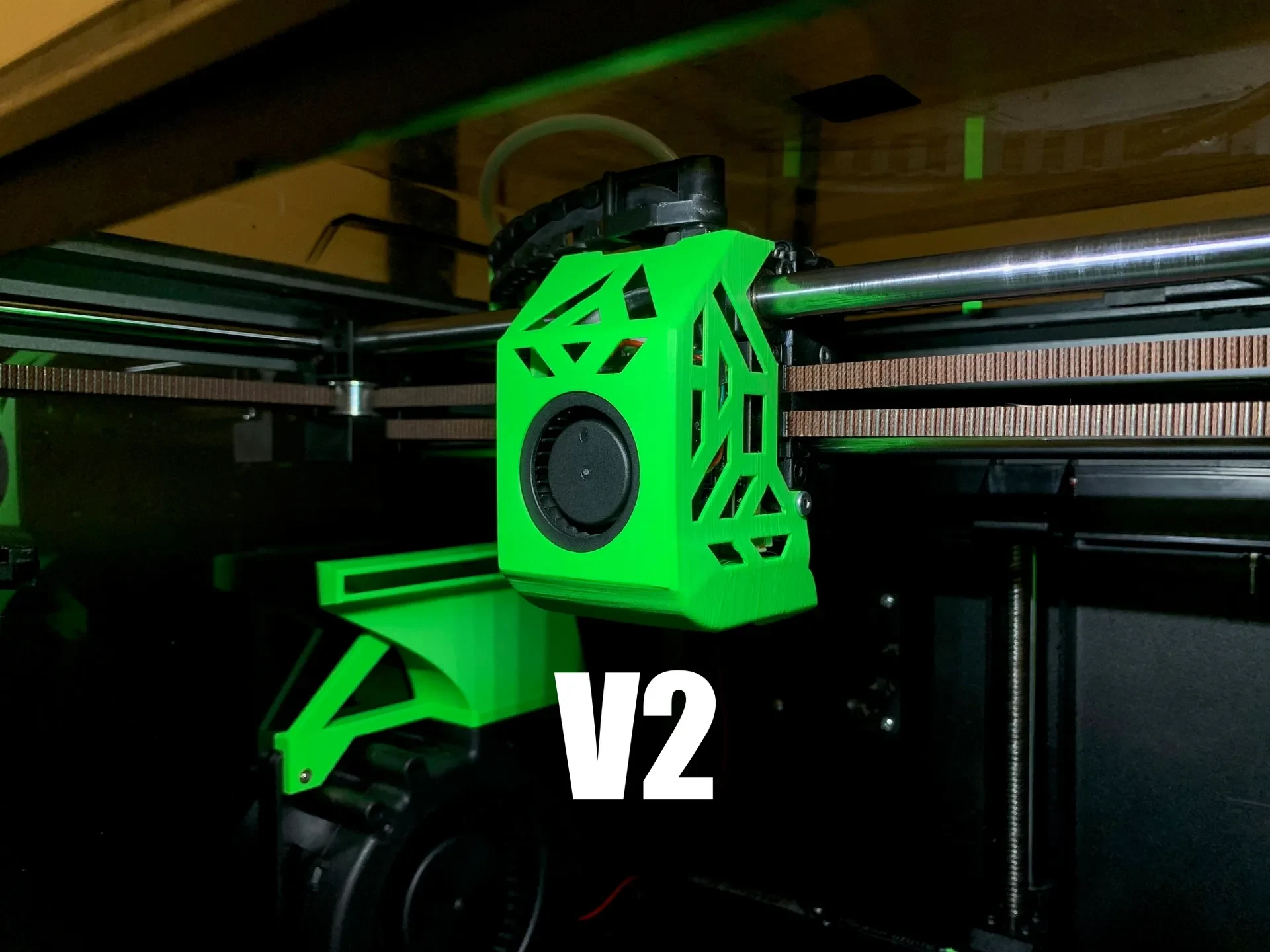

Если вас интересует канал вспомогательного вентилятора, изображенный на фотографии на обложке, нажмите эту ссылку. Он тише штатного вентилятора.

Настройки печати:

Модель имеет рекомендованную ориентацию для печати.
Я рекомендую ABS или ASA. PLA и PETG также могут работать. Однажды я случайно напечатал ABS (сопло 260 C, кровать 110) с помощью прототипа PLA, крышка деформировалась вверху, но выпускные отверстия воздуховодов выдержали очень хорошо (лучше, чем некоторые прототипы ASA). Также возможно, что я случайно отжег крышку из PLA. Так что это могла быть случайность.
Обеспечьте хорошую адгезию слоя. Модель должна быть гибкой. Если печатать слишком быстро или при слишком низкой температуре, модель будет хрупкой.
Уменьшение ускорения (внешняя стенка <3000) поможет сохранить боковые стороны чистыми. При печати части сторон будут вибрировать, что приведет к появлению прыщей. Тем не менее, у меня никогда не было ошибок при печати, и любые прыщи можно легко убрать с помощью наждачной бумаги.
2 Стенки шириной 0,5 мм.
Высота слоя составляет 0,2 мм или меньше. Я использую 0,16.
Я получаю лучшие результаты, не поддерживая перемычку диаметром 27,5 мм на входе в воздуховод. Тем не менее, если хотите, вы можете использовать опору для дерева.

Пожалуйста, оставьте свой отзыв и наслаждайтесь.

Рик

Обновления:

Добавлена версия, позволяющая получить доступ к порту лидара.
Добавлен пошаговый файл, чтобы упростить создание ремиксов. Пожалуйста, не продавайте производные моей разработки. Это началось бесплатно, оно должно оставаться бесплатным.
