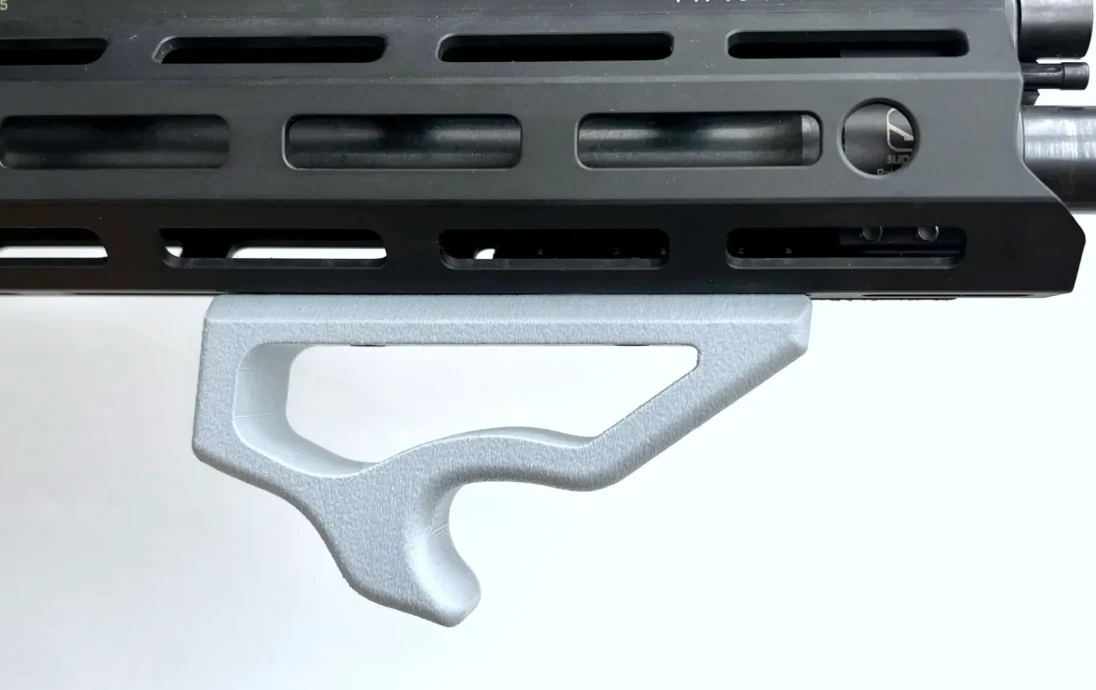

Угловая рукоятка M-Lok

Я смоделировал это по образцу ручки Fortis SHIFT, но изменил несущественные части (заднюю часть, вырез), чтобы можно было печатать без опор.

Ориентация печати

Модель ориентирована в правильном положении (вертикально под углом спиной вниз).

Стандартный принтер легко сможет распечатать это без подставок. У вас может остаться одна-две пряди на выступах проушин m-lok, но мне удалось их очень легко отрезать.

Аппаратное обеспечение

Как более короткие, так и немного более длинные винты Magpul m-lok проходят через центральный вырез, что позволяет избежать необходимости делать отверстия большего размера на поверхности рукоятки. Вместо этого используются отверстия меньшего размера, через которые можно пропустить шестигранный ключ.

Другое универсальное оборудование m-lok, которое я пробовал, также подходит без проблем.

Хотя короткие винты лучше всего подошли для моей направляющей, вы можете отредактировать прилагаемый пошаговый файл, чтобы использовать более длинные винты. Просто выдавите углубления для отверстий под плоской сопрягаемой поверхностью, чтобы полностью прорезать изогнутую область захвата. Это позволит вам установить винты снаружи выреза, вставив их до конца. Дайте мне знать, если у кого-то возникнут проблемы с этим, и я смогу загрузить измененный вариант.

Настройки

Материал: ПЛА+
Сопло: 0,4 мм
Высота слоя: 0,12 мм
Высота первого слоя: 0,2 мм
Периметры: 6
Заполнение: 100% (может и не понадобится, но зачем рисковать)
Хотенд: 225°
Кровать: 60°
Поддерживает: Нет
Нечеткая оболочка (дополнительно): внешние периметры.
Толщина: 0,1 мм
Расстояние до точки: 0,1 мм
