Коробка режима вазы

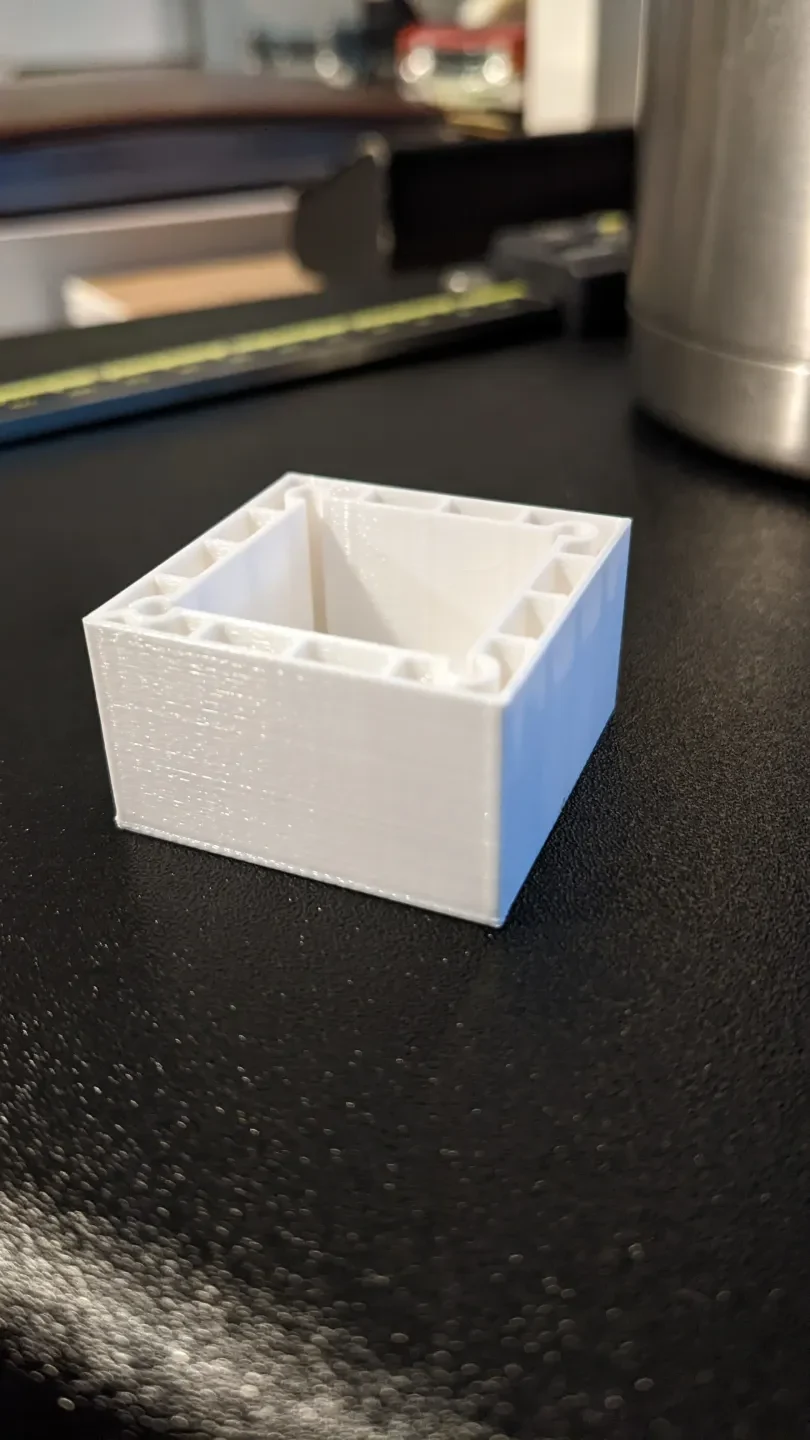

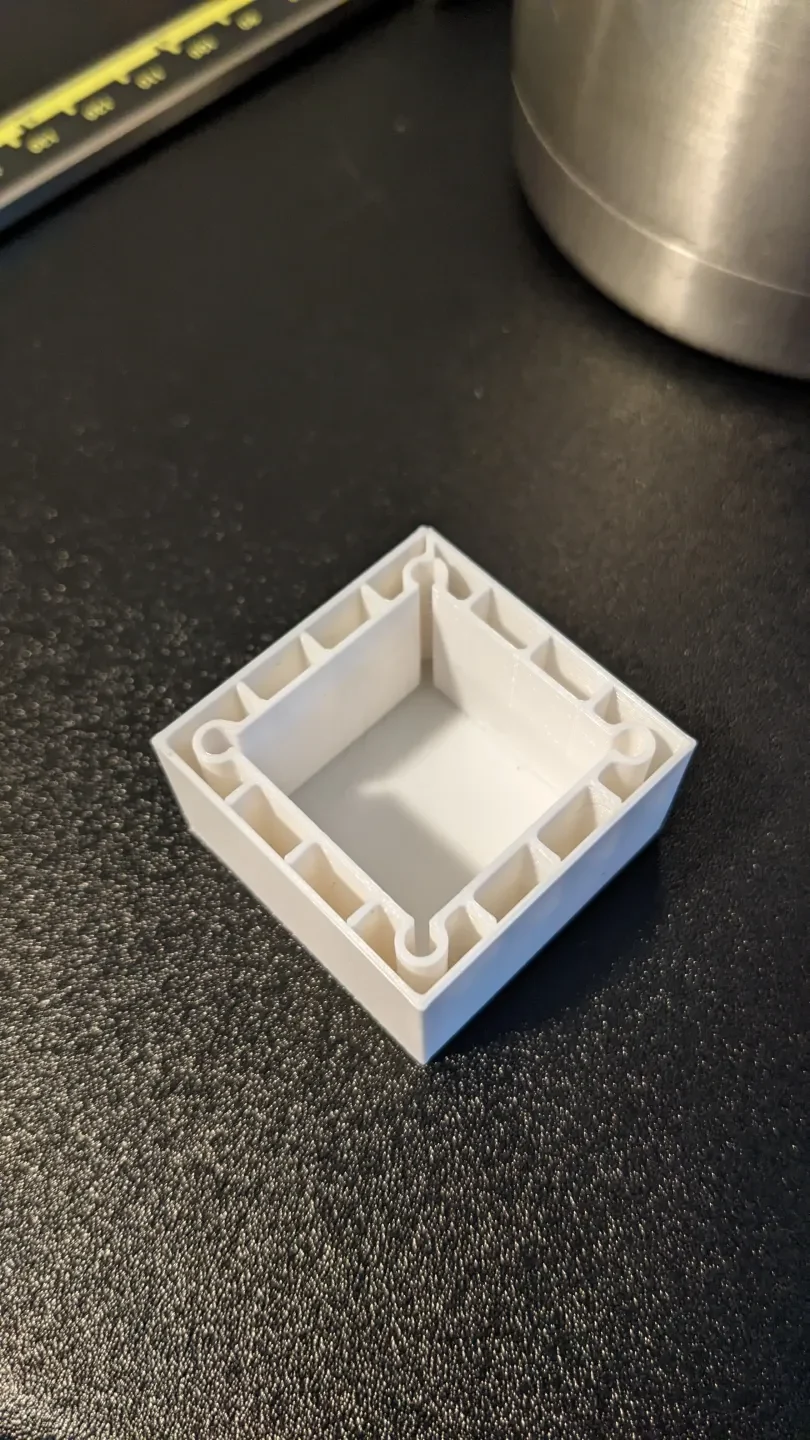

Мне было интересно лучше понять, как использовать режим вазы для создания достаточно прочных корпусов для небольшого электронного проекта, над которым я работал. Очевидно, что это не новая идея, люди использовали эту технику для радиоуправляемых самолетов и так далее, но мне было трудно найти примеры, когда я узнал об этой практике проектирования. Эта деталь была разработана для использования сопла диаметром 0,4 мм и имеет двойные внутреннюю и внешнюю стенки, что делает ее значительно прочнее, чем некоторые другие детали для режима вазы с одинарными стенками, которые я видел раньше. Он был разработан в SolidWorks и может быть обновлен с помощью таблицы параметров. Я включил Sldprt для других пользователей ПО и STEP для всех остальных пакетов САПР. Модели STL и 3MF представляют собой небольшой тестовый образец концепции, на котором, я надеюсь, другие смогут поучиться. Нарезано в PrusaSlicer и напечатано в Prusament PETG ��а MINI+.

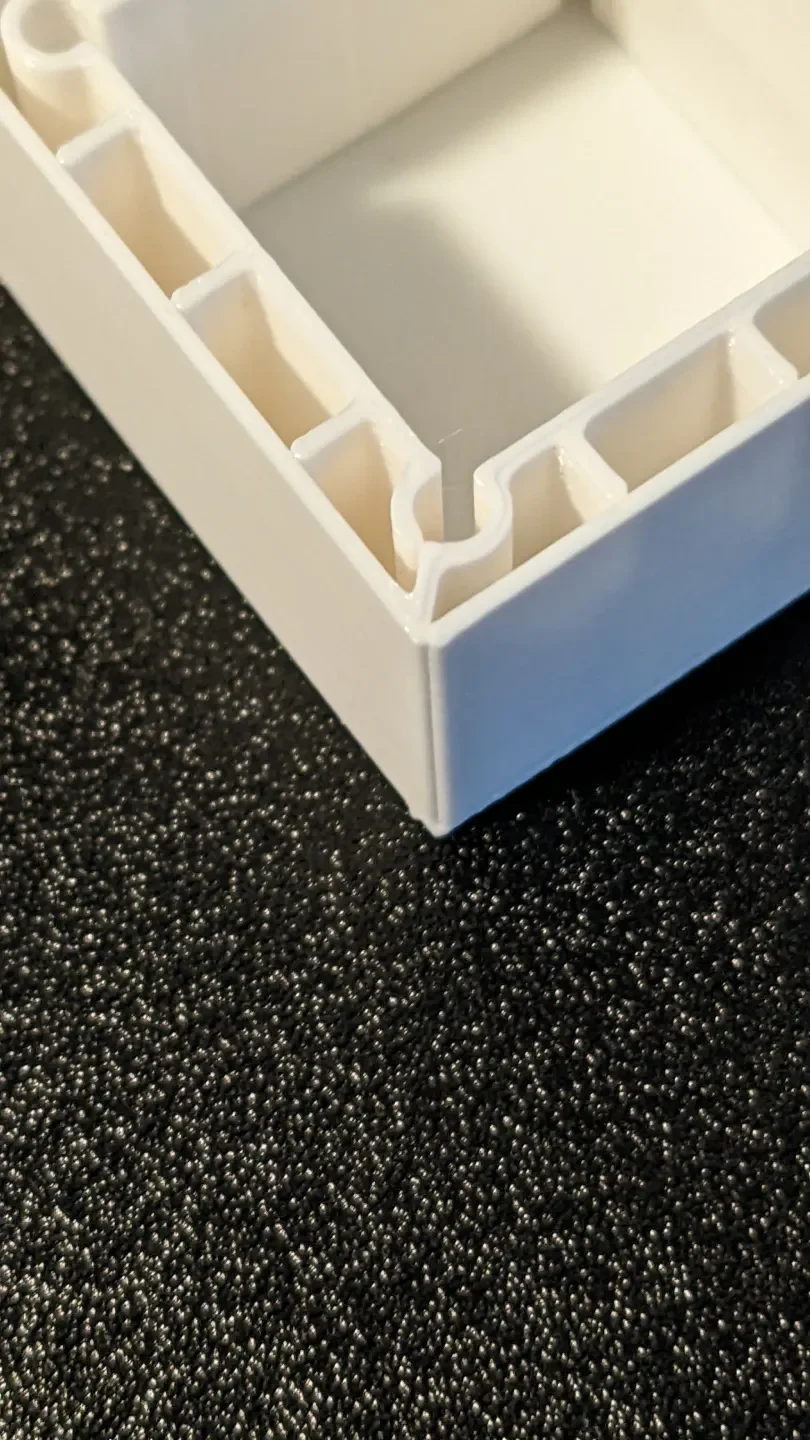

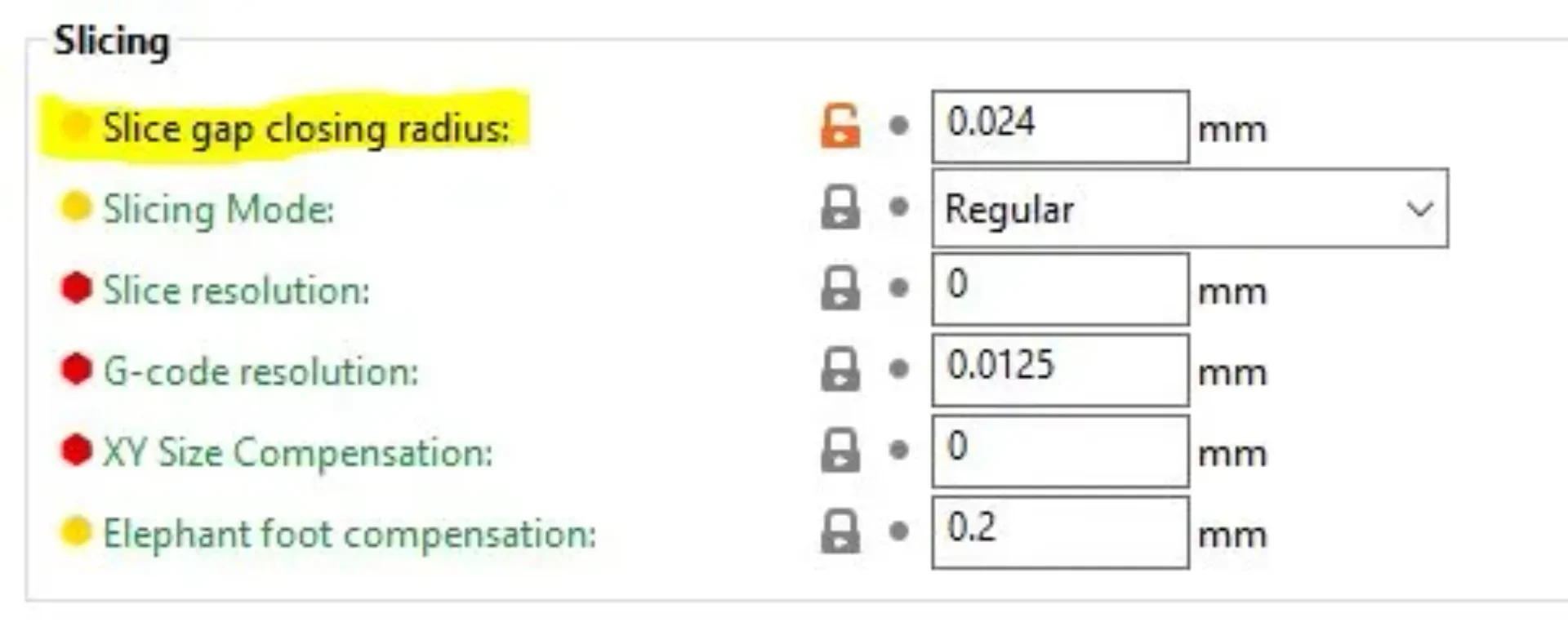

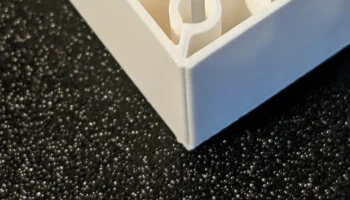

***ВАЖНОЕ ПРИМЕЧАНИЕ. Чтобы добиться приемлемого сцепления между ребрами и внешней стенкой коробки, а также в угловых швах, мне нужно было обновить расстояние закрытия зазора среза по умолчанию с 0,049 до 0,024. Это позволило мне создать меньшие зазоры (0,050 мм вместо 0,1 мм), что привело к гораздо лучшему прилеганию ребер к стенам и угловым швам стен. Это будет реализовано на .3MF, но тем из вас, кто хочет нарезать самостоятельно, сле��ует знать.
