ПРЕЗЕНТАЦИЯ ПРОЕКТА

Я делюсь с вами исходными файлами, позволяющими создавать цельные шаровые соединения для повторного использования в ваших проектах.

Эта версия является результатом длинной серии итераций в поисках правильного дизайна.

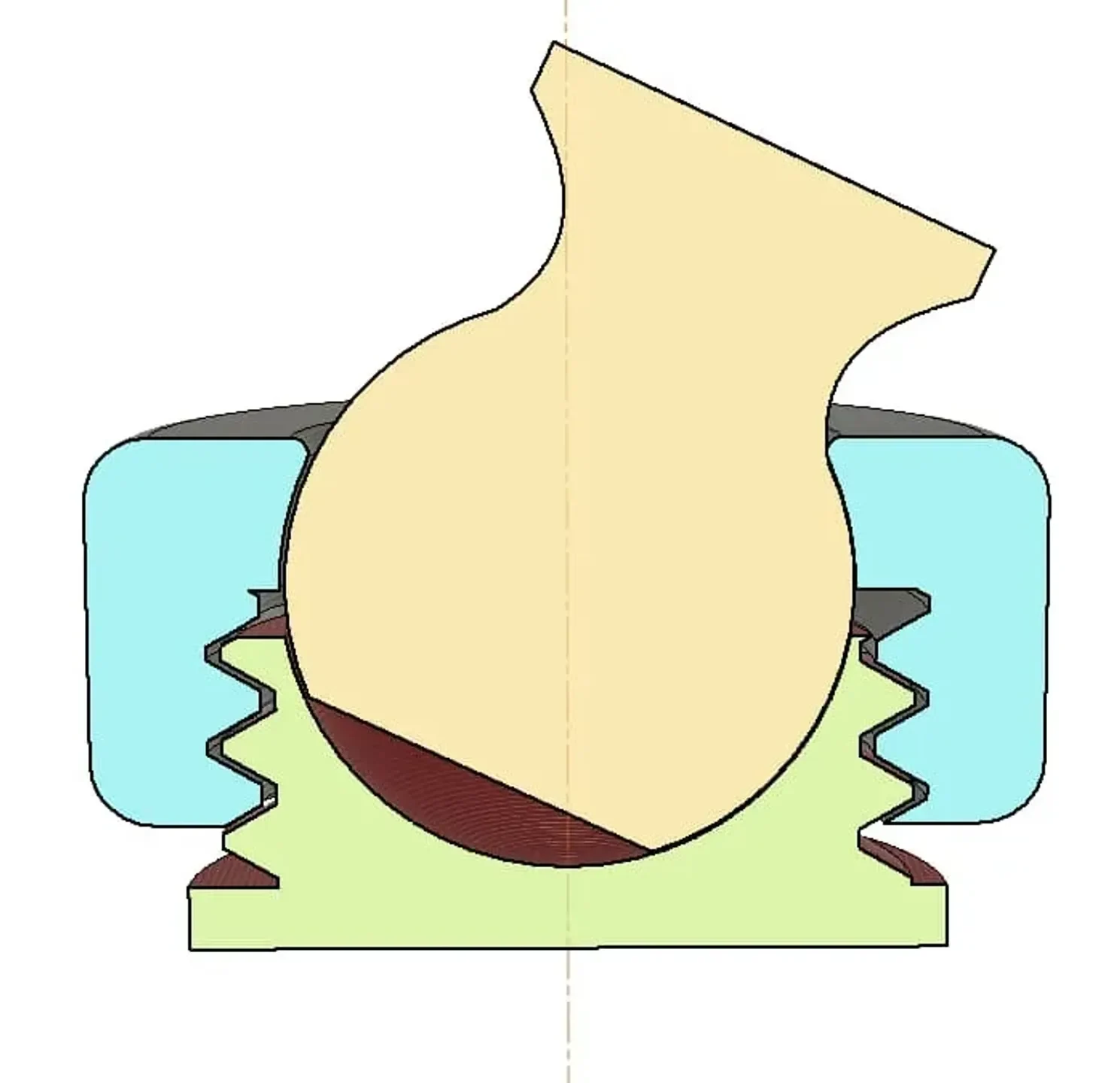

Этот шаровой шарнир позволяет иметь смещение на 25° от своей оси и на 360°.

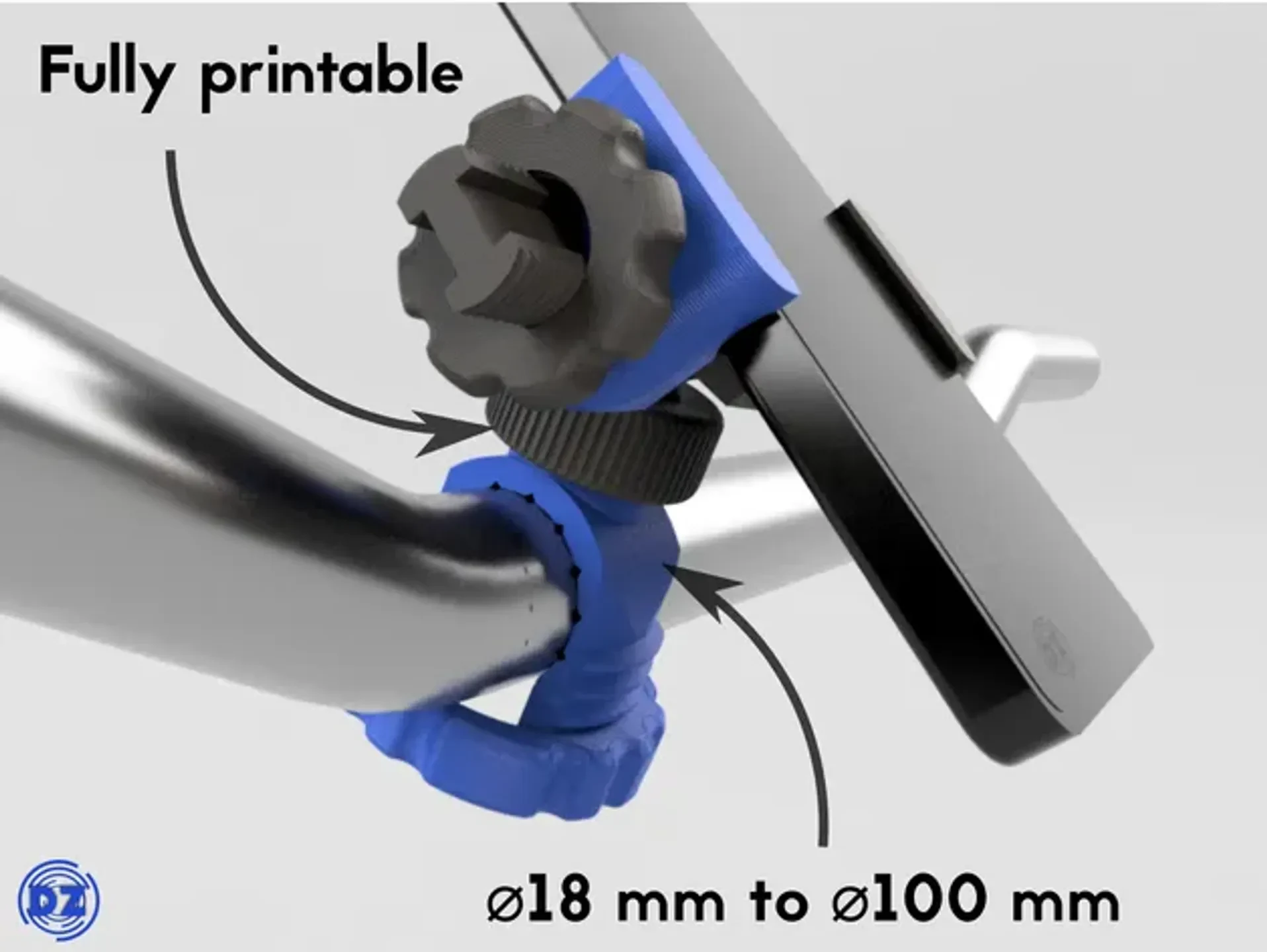

Я использовал его при разработке поддержки по телефону: https://www.thingiverse.com/thing:4694593.

Сюда входят файлы .step и файлы из Fusion (.f3d).

Надеюсь, это поможет вам в ваших будущих проектах!

Используйте его повторно!

ОБНОВЛЕНИЕ 02.11.2020 (файлы V3)
Улучшенный эскиз в Fusion 360 с большим количеством ограничений (при изменении размеров будет меньше беспорядка)
Увеличенные стенки для основания, чтобы избежать проблем с печатью.
Укороченное звено шарового шарнира для уменьшения свеса.
Большее смещение (около 30°)

Файлы V3 на 100% совместимы с файлами первой версии.

Обратите внимание:

Я не подгоняю свои проекты под конкретного человека, потому что делюсь ими бесплатно. Дано глобальное решение (адаптированное к наибольшему числу), но сделать его в каждом конкретном случае, без вознаграждения за потраченное вр��мя, я не могу.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 (макс.)

Заполнение:

20%

Нить: Ледяная нить PLA Серого и красного цвета.

Примечания:

Любой материал подойдет, но обратите внимание на межслойное соединение.

Детали находятся в идеальном положении для 3D-печати.

Более важное наполнение рекомендуется для детали «Шар».

Пример использования

Я адаптировал надколенник к этой модели с помощью винтов на основании и на шаре.

Полный дизайн можно найти по адресу: https://www.thingiverse.com/thing:4750441.

Я адаптировал надколенник к этой модели с помощью винтов на основании и на шаре.

Весь дизайн вы можете найти на:
Как вы думаете, я хорошо поработал?

Не стесняйтесь комментировать, что вы думаете об этом дизайне, и расскажите мне, как вы его используете!

Если вы хотите мне помочь, не стесняйтесь посетить мой PayPal. меня по цене хорошего круассана!

=> https://paypal.me/DieZopfe
