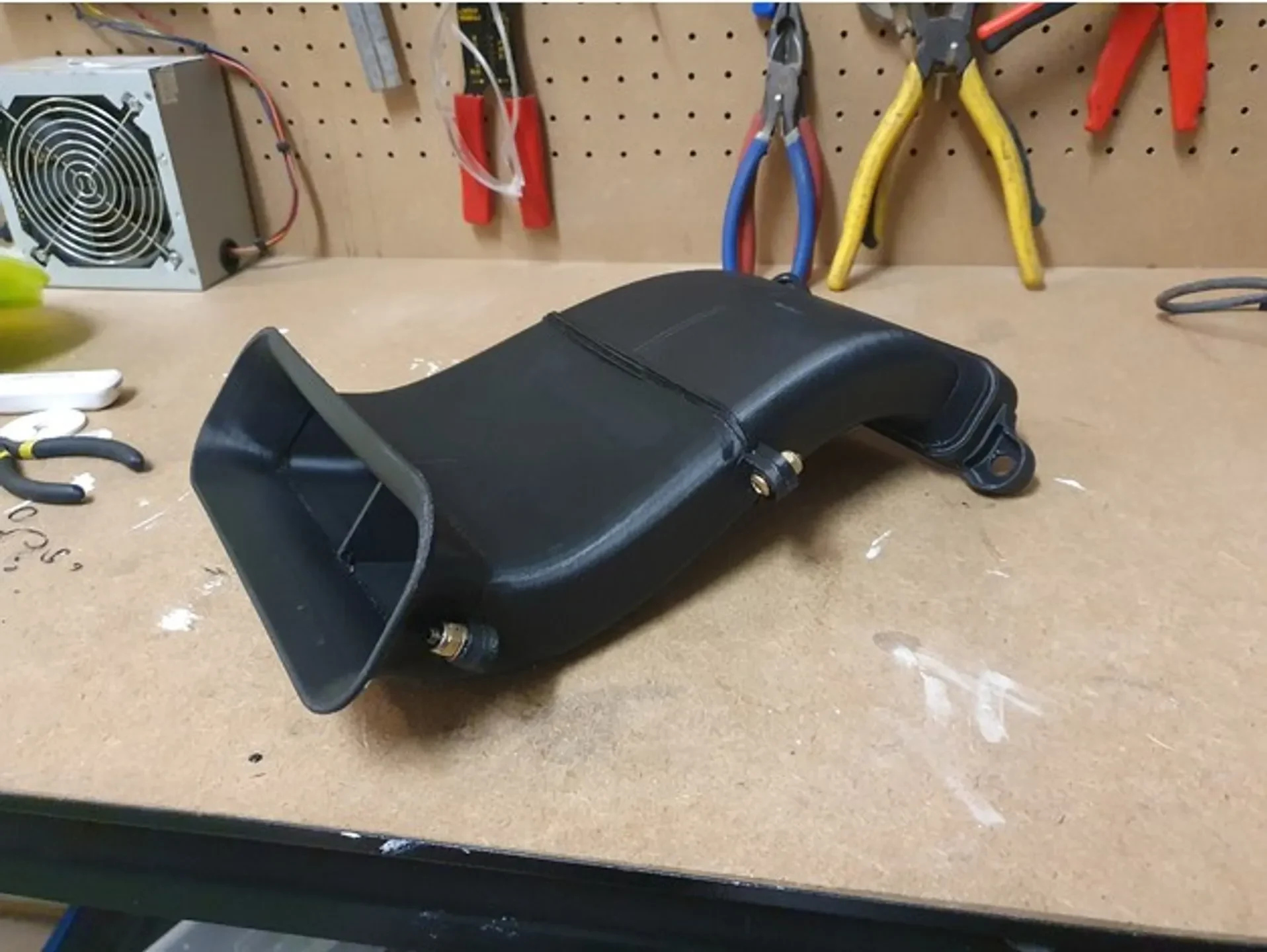

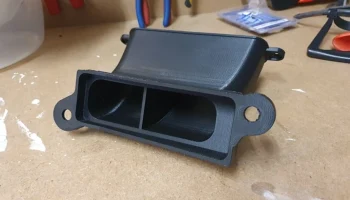

Трехкомпонентная трубка воздухозаборника Ford Focus ST......

Это дизайн стандартной автомобильной детали, который позволяет печатать как три отдельные детали, которые помещаются на принтер стандартного размера. Это ремикс дизайна Тины Белчер, спасибо, Тина!

Разработан для моего Focus ST LZ 2017 года, но, я думаю, должен подойти и для 2013-2018 годов.

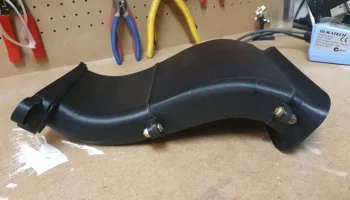

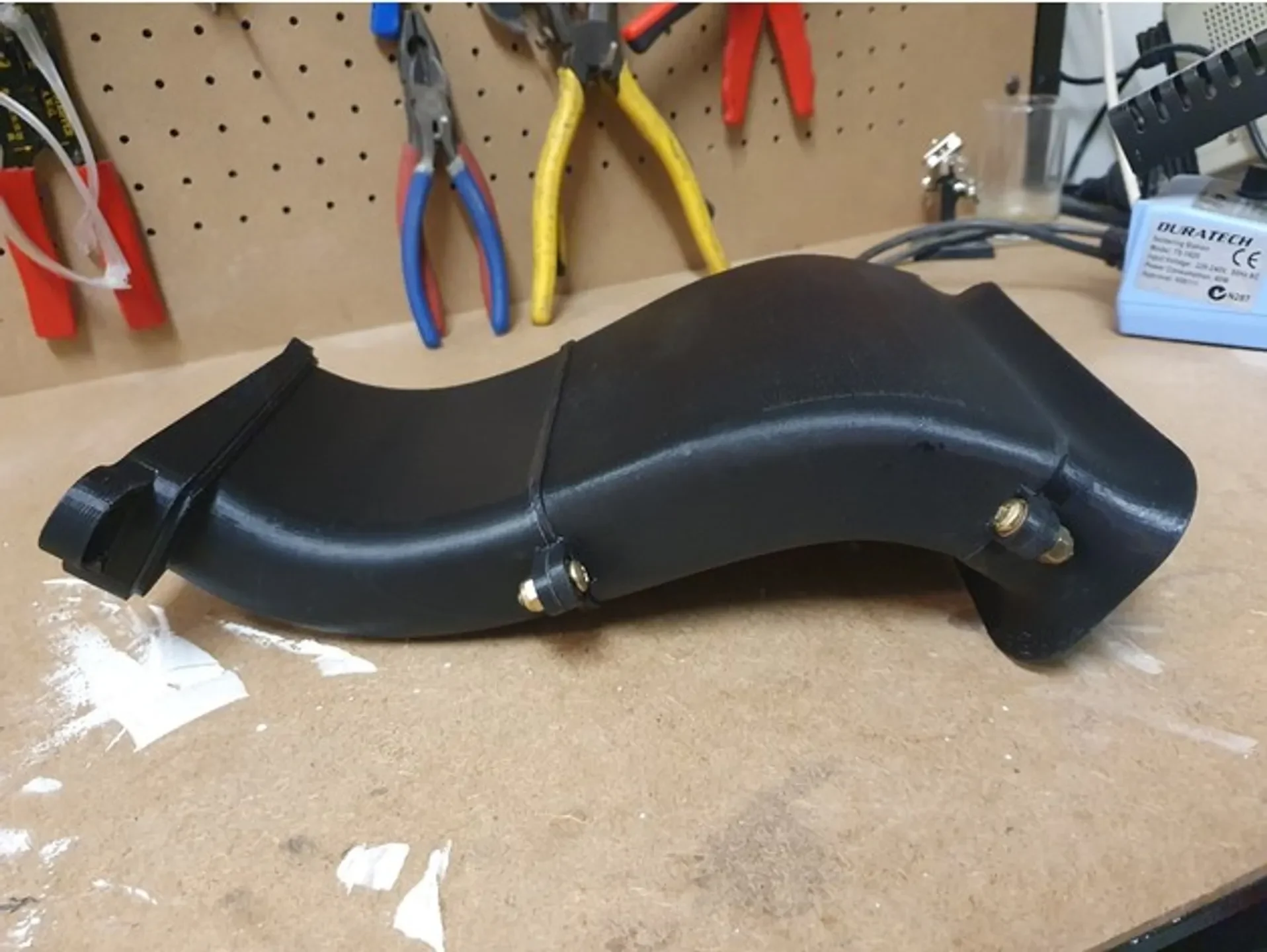

Для соединительных выступов потребуются болты/винты/гайки/шайбы M5 или 10-32. Я также использовал полоску сикафлекса между деталями и счистил то, что выдавилось при сборке.

Чтобы прикрепить узел к автомобилю, я использовал болты/шайбы/гайки ¼-28, но вы также можете использовать крепеж M6.

Поскольку он находится в передней части автомобиля, я бы рекомендовал распечатать его из ABS, PETG или чего-нибудь прочного.

Настройки, которые сработали для меня при печати ABS PrusaSlicer на Prusa i3 Mk2 внутри корпуса, который был предварительно нагрет в течение часа перед печатью, со слоем клея на (нагретой) платформе:

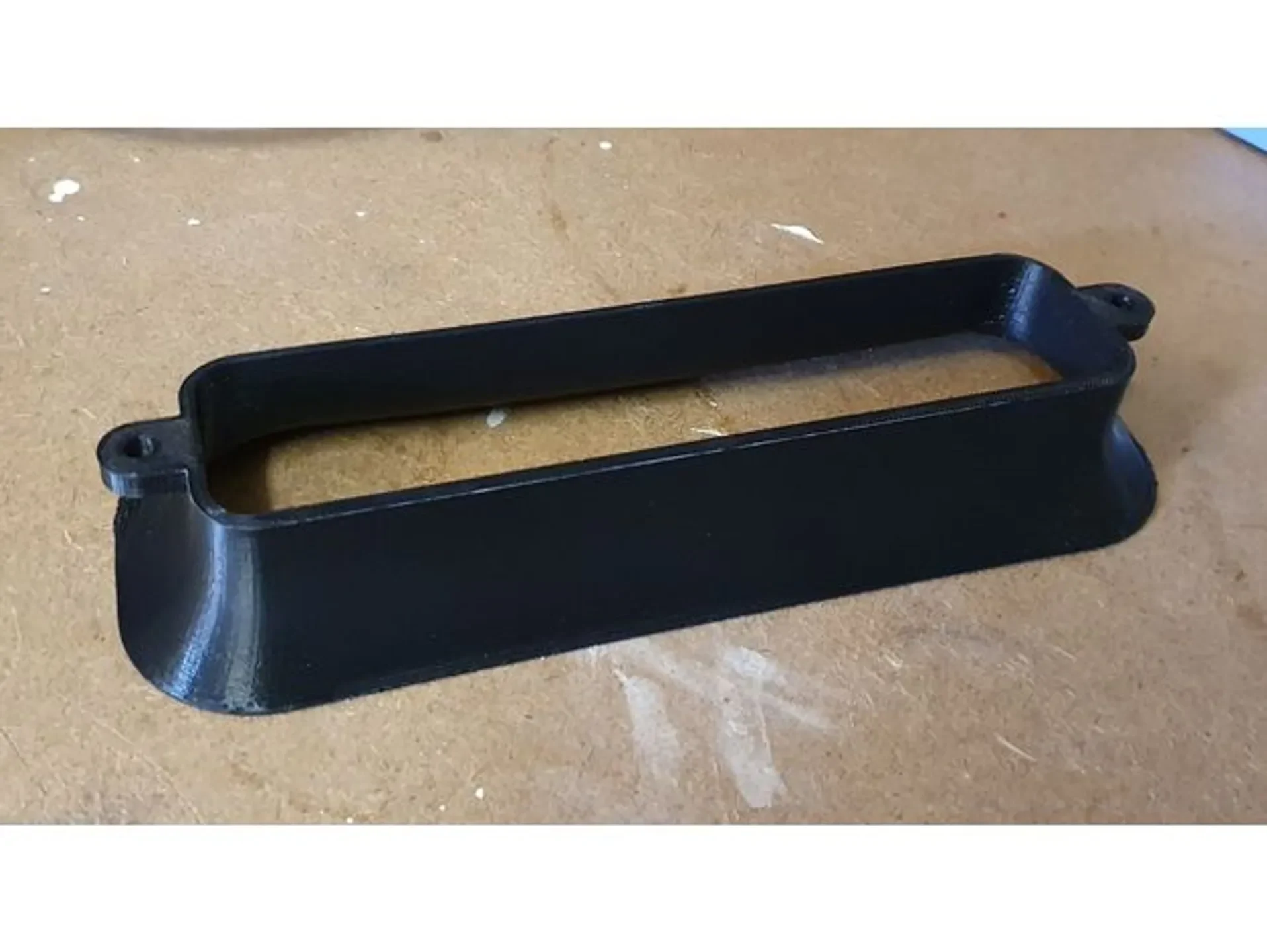

Часть «Вспышка»:
-Ориентация как импортированная.
-0,15 ОПТИМАЛЬНО
-Заполнение 50%
-10 мм поля
-Нет опор.

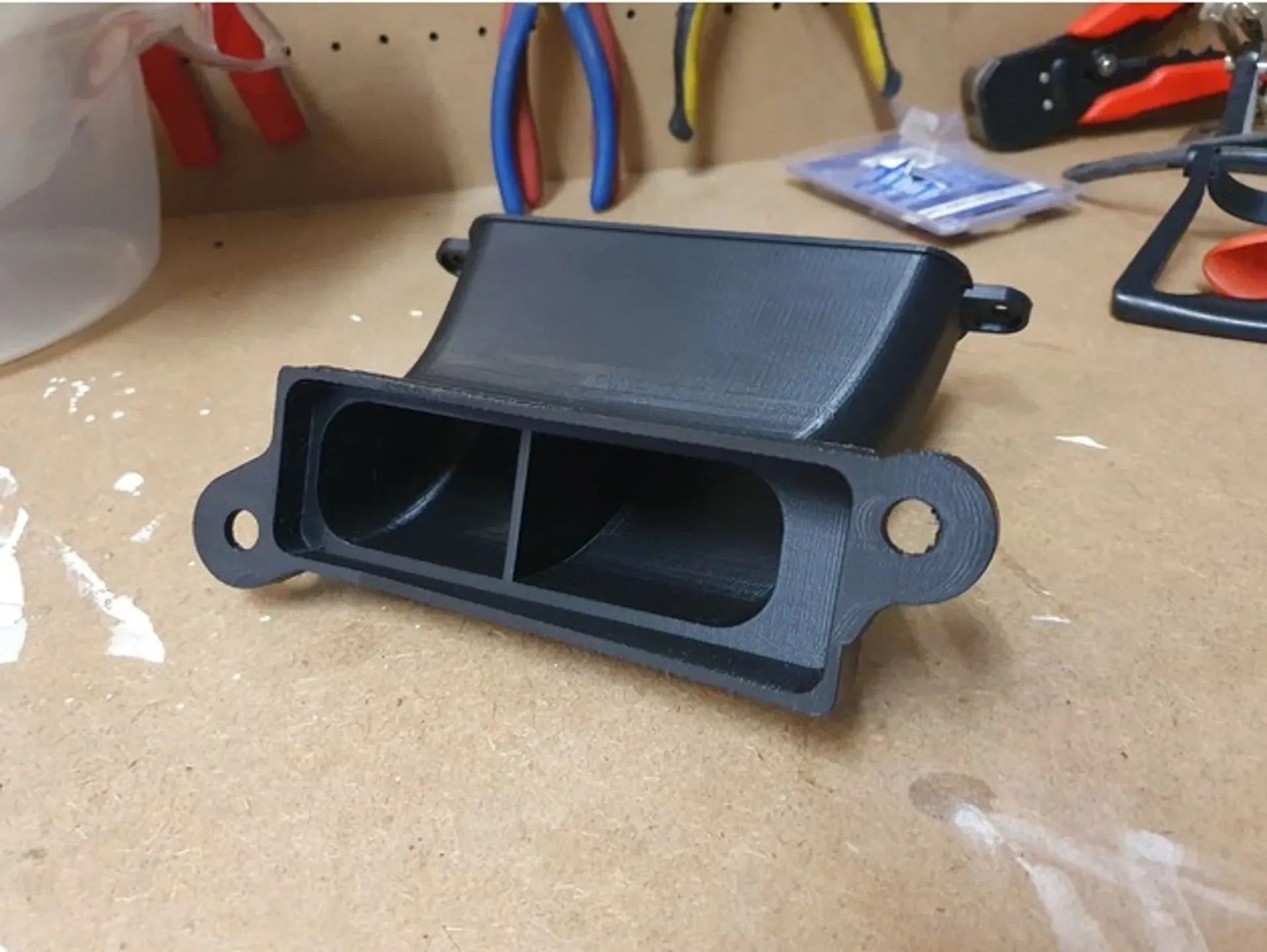

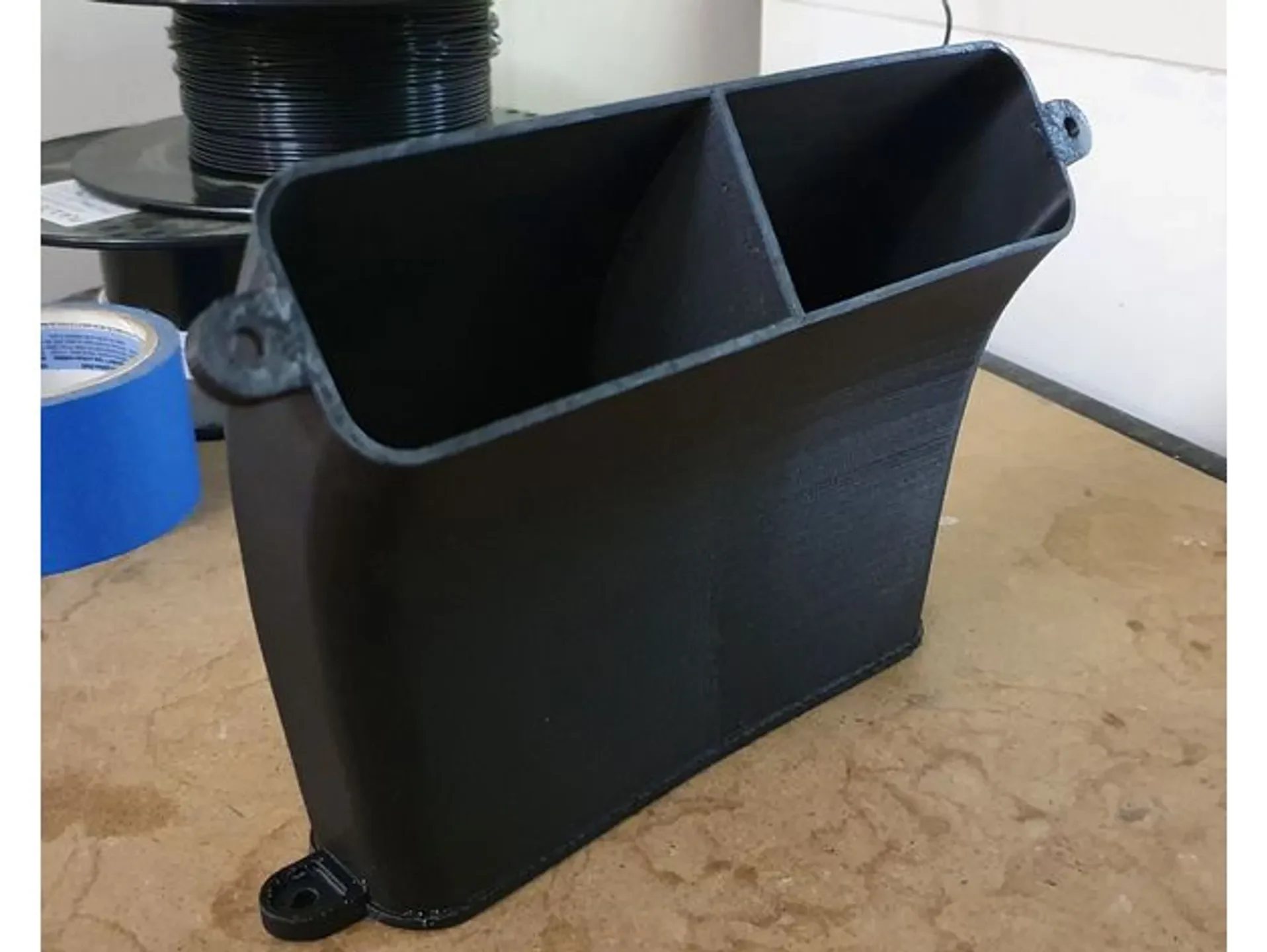

Детали «Вход» и «Выпуск»:

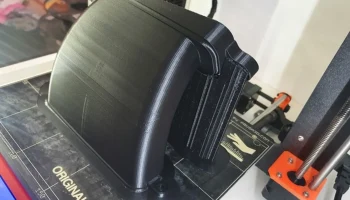

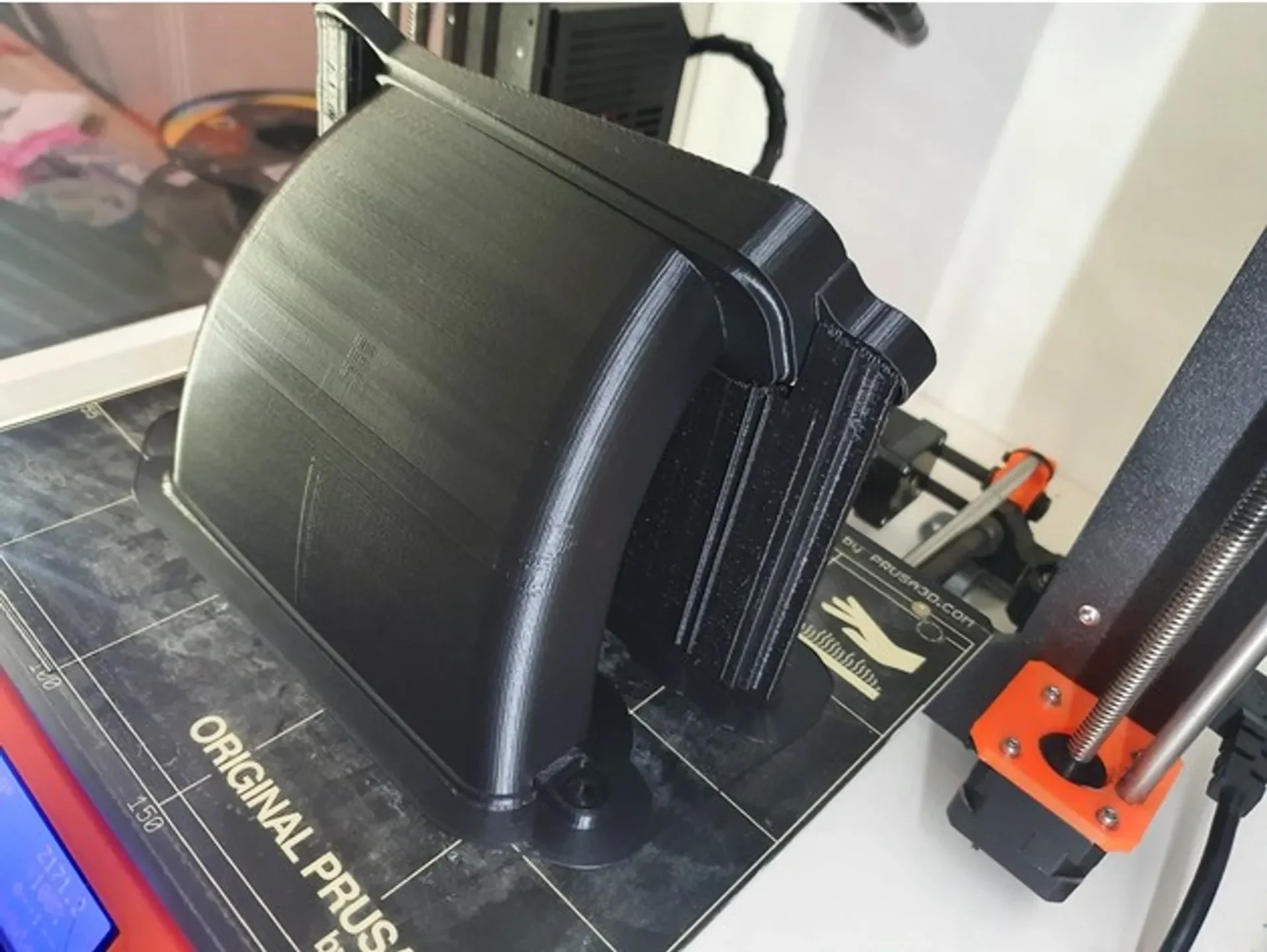

-Ориентация: использование «Разместить на грани» на самом высоком плоском крае при импорте.
-0,15 ОПТИМАЛЬНО
----------Слои и периметры----------
-Периметры вертикальной оболочки: 3
----------Заполнение----------
-Плотность заливки: 50%
-Шаблон заливки: гироид
----------Юбка и поля ----------
-10 мм поля

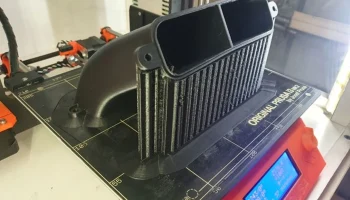

----------Вспомогательный материал----------
-Создание вспомогательного материала: Да
-Автоматическое создание опор: Да
-Порог свеса: 0
-Контактное расстояние Z: 0,2 (съемное)
-Узор: соты
-Поддержка только на рабочей пластине: Да

В комплект входят файлы моих деталей Solidwork, постарайтесь не судить слишком строго, поскольку я учился только методом проб и ошибок :)
