Скелет Портал 3.0

Это интересный проект, который я начал, но не закончил. Я вижу, что у этого проекта есть потенциал, поэтому я публикую его для сообщества, чтобы проект мог быть продолжен всем, кто видит в нем интерес или потенциал. Эта идея возникла из видеоролика «Правильная печать», где он пытался сделать 3D-печатный портал для принтера.

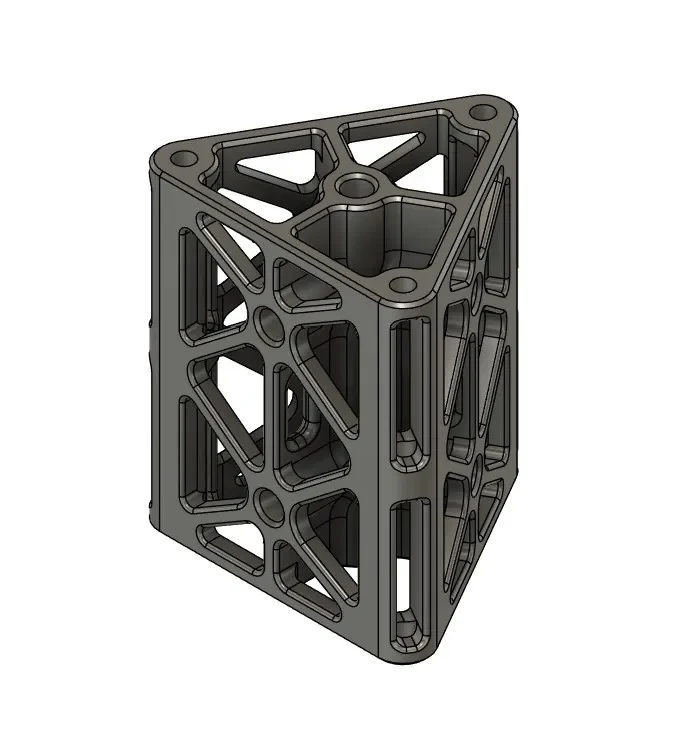

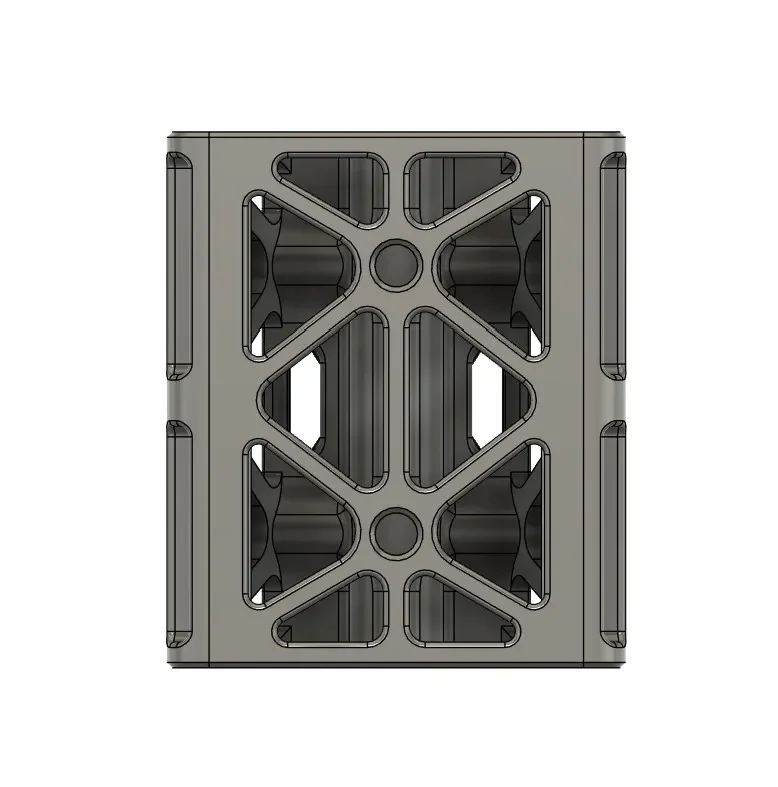

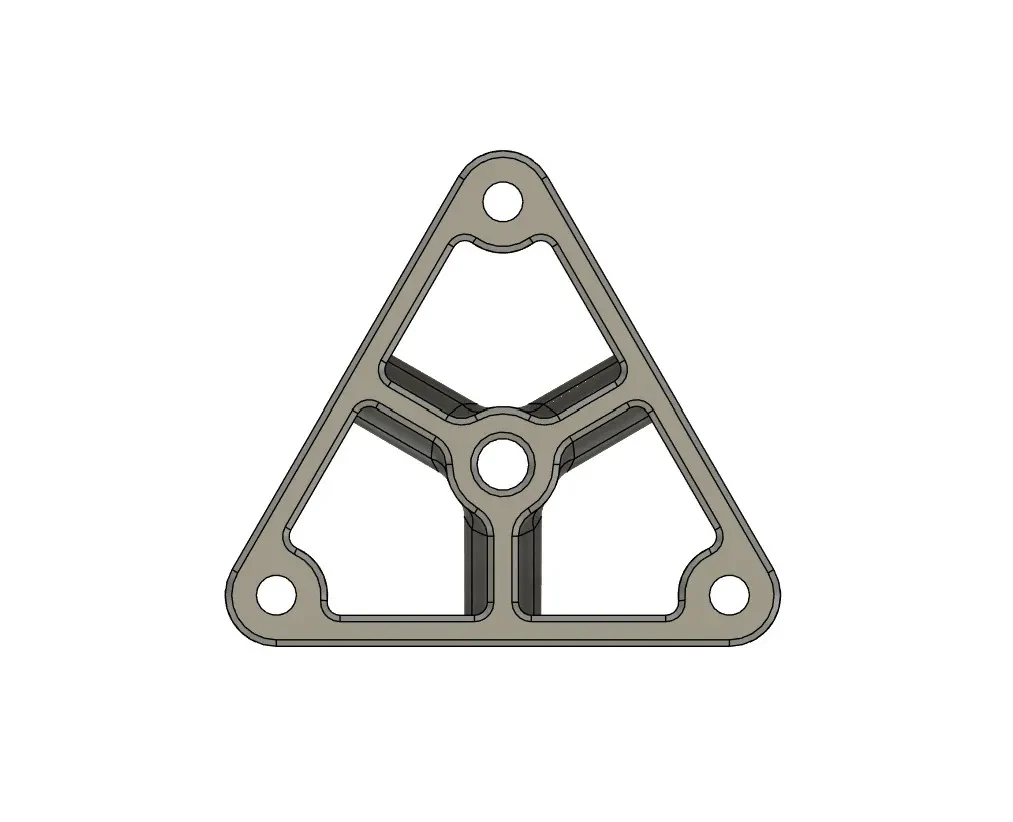

Я искал замену алюминиевому профилю, который можно было бы настраивать и расширять, но при этом он был бы легким. Я разработал этот напечатанный каркасный портал, который можно складывать с помощью 3 x M3 с резьбой и соединять их. 3D-принты очень сильно сжимаются, и именно этим и пользуется этот дизайн.

Затем они закрывались либо латунными стойками, либо нейлоновыми стопорными гайками М3 с шайбами. Я построил портал высотой около 2 футов, способный выдержать нагрузку в 300 фунтов, приложенную при растяжении. Это было сделано с использованием нити PLA для дополнительной жесткости. В настоящее время у меня нет способа передать 90 градусов с помощью этой конструкции. Вставки с резьбой М3 можно вплавить в боковые стороны для создания точек крепления или крепления.

Необходимое оборудование:

-M3 Вся резьба (независимо от необходимой длины)

-Контргайки M3 (на конца�� крышки)

— Шайбы M3 (для концов крышки)

-Резьбовые вставки M3 (при необходимости для точек крепления по бокам)

Спасибо!
