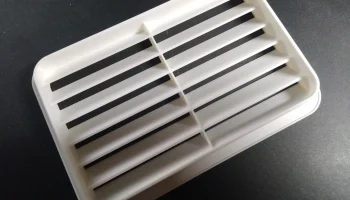

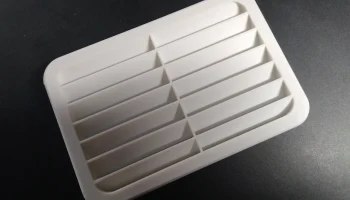

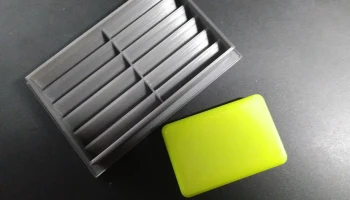

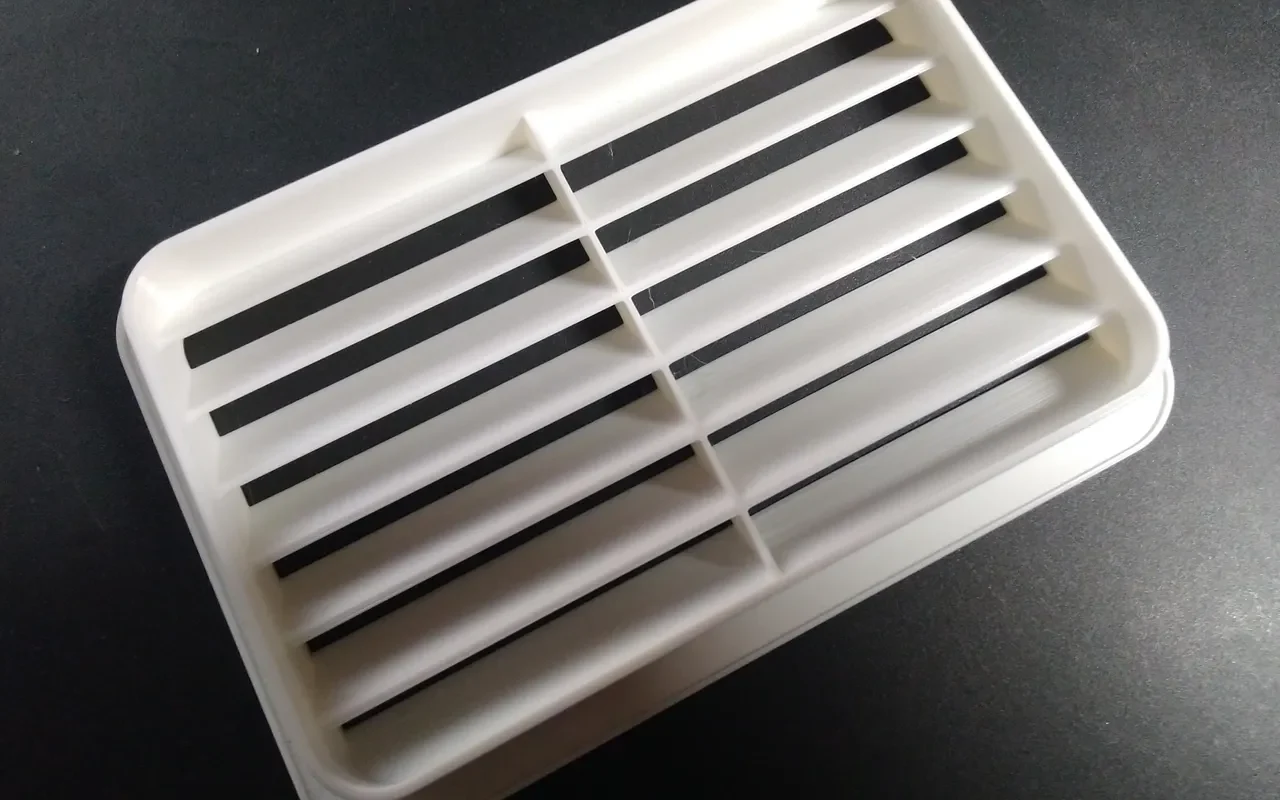

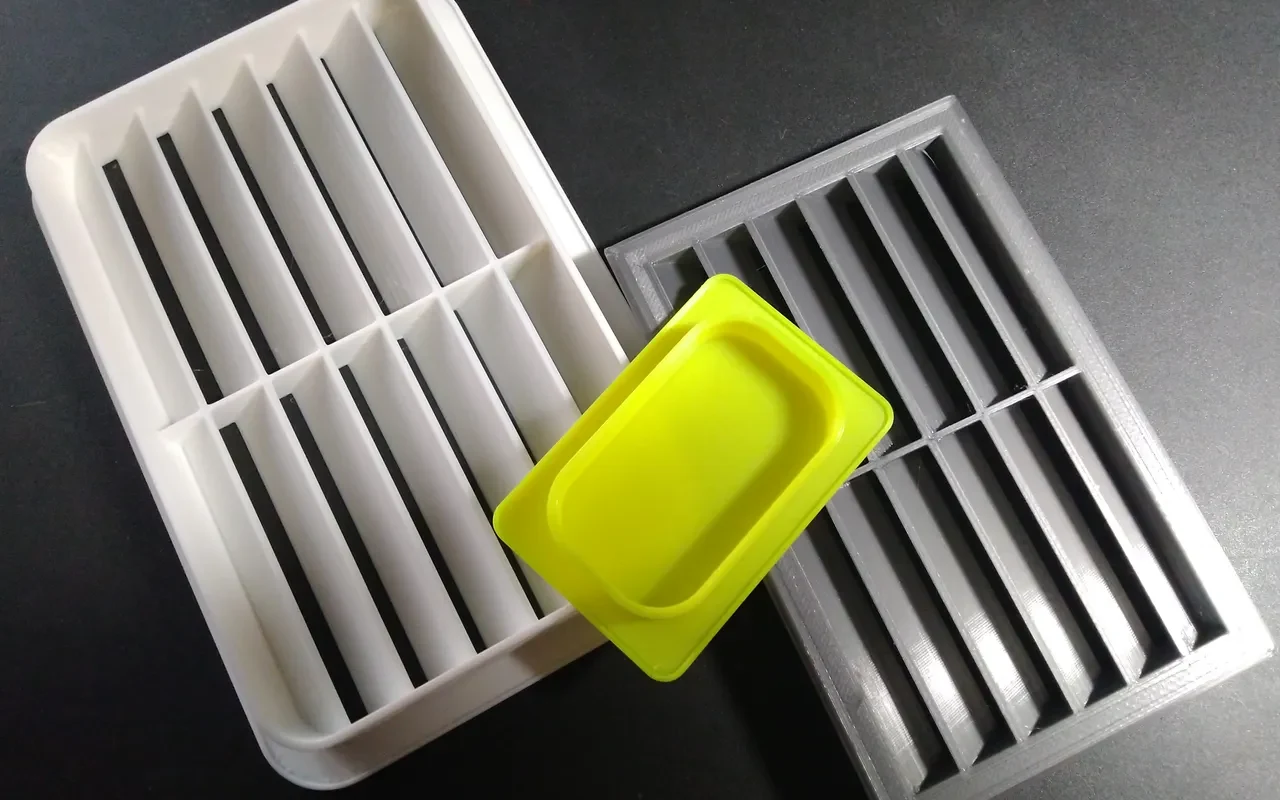

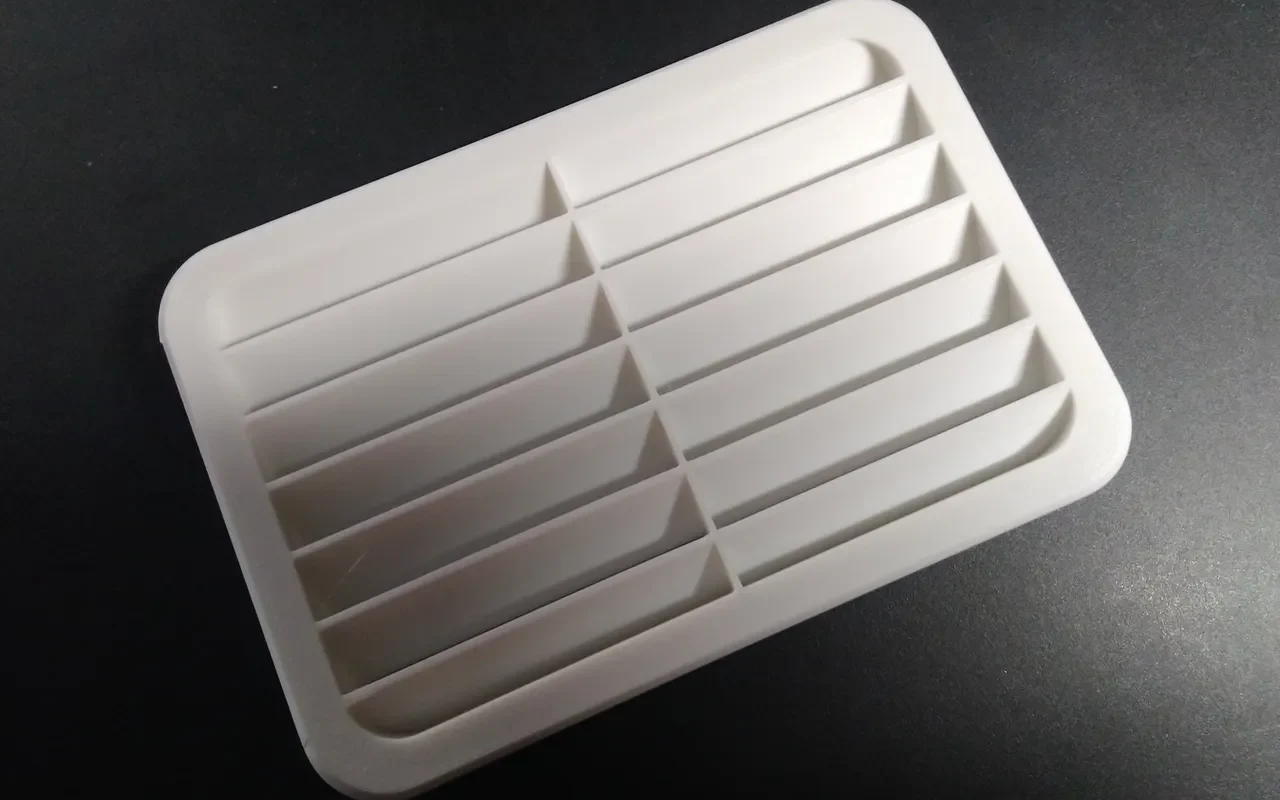

Прямоугольные и квадратные вентиляционные решетки

Это набор настраиваемых крышек вентиляционных отверстий, которые можно изготовить с помощью OpenSCAD. Они имеют прямоугольную форму и не требуют никаких опор для печати.

Круглые вент решетки — здесь!

Обратите внимание, что файлы .stl в этом наборе имеют некоторые общие характеристики:

    Толщина стенок и ребер составляет 1,5 мм и 1 мм соответственно.
    Радиус трубки и пластины составляет 6 мм и 10 мм соответственно.
    Размеры на 0,2 мм меньше фактических, чтобы оставить место для установки

Вы можете настроить параметры в файле .scad в соответствии со своими потребностями. В файле .scad нет заранее рассчитанных смещений, поэтому я рекомендую изменить размеры, вычтя 0,2 мм из желаемой длины (например, используйте 99,8 мм для высоты/ширины 100 мм). Это может варьироваться в зависимости от калибровки вашего принтера.

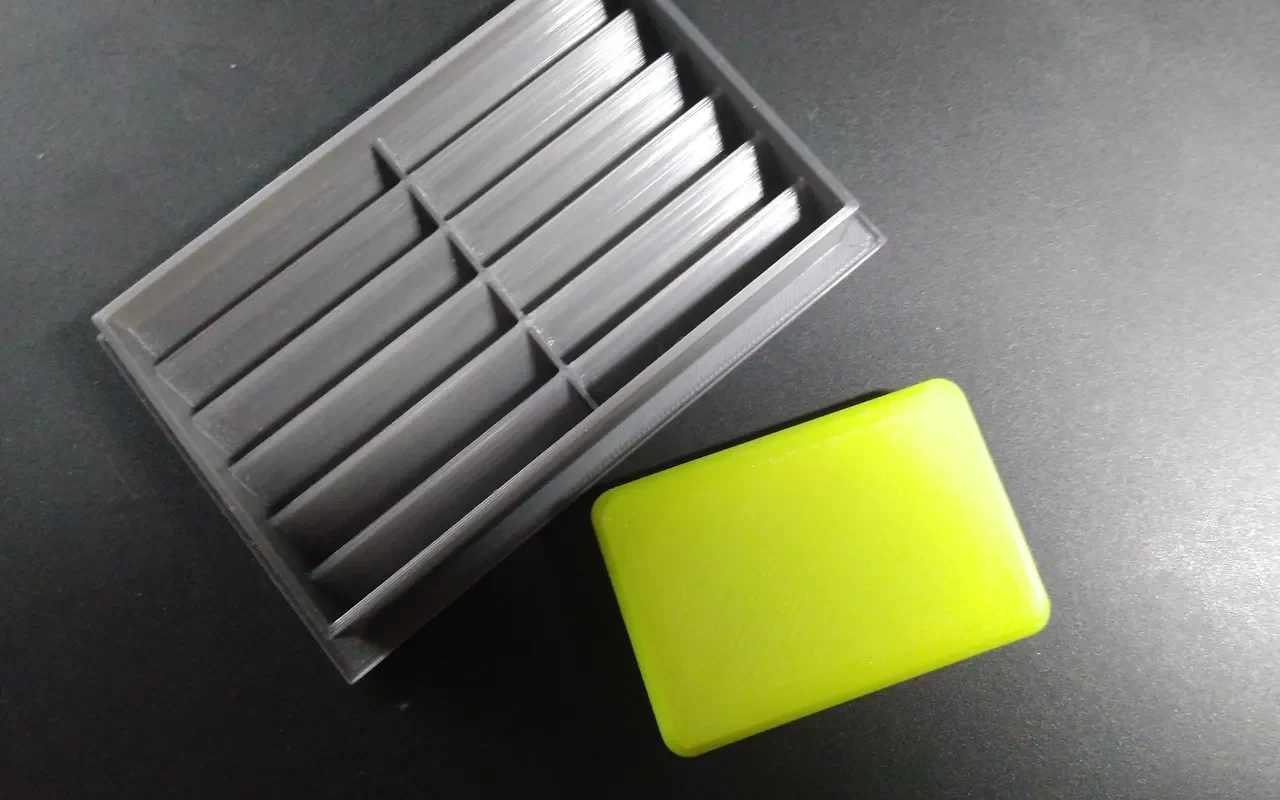

Вы также можете сделать сплошную заглушку, установив переменную finAngle равной 0.

Вот список значений, которые можно изменить в файле .scad:
tubeX    ширина трубки
tubeY    высота трубки
tubeH    насколько трубка входит в отверстие ;)
tubeR    радиус закругленных углов трубки (0 для острых углов)
plateX    ширина пластины
plateY    высота пластины
plateR    радиус закругленных углов пластины (0 для острых углов)
finH    высота решетчатых ребер
finAngle    угол решетчатых ребер (создает сплошную пластину, если установлено значение 0)
finAmount    количество ребер решетки
gridDividers    количество разделителей ребер решетки для поддержки длинных ребер (0 для отсутствия разделителей)
tubeWallT    толщина стенки трубчатой части
gridWallT    толщина стенки ребер решетки
plateT    толщина пластины

На внешнем крае пластины также имеется небольшой выступ для лучшей фиксации. Вы можете настроить его параметры:

    plateLipH — высота выступа
    plateLipT — толщина выступа

Вы можете удалить выступ (или любую другую деталь), закомментировав соответствующий вызов модуля, например lip();.
