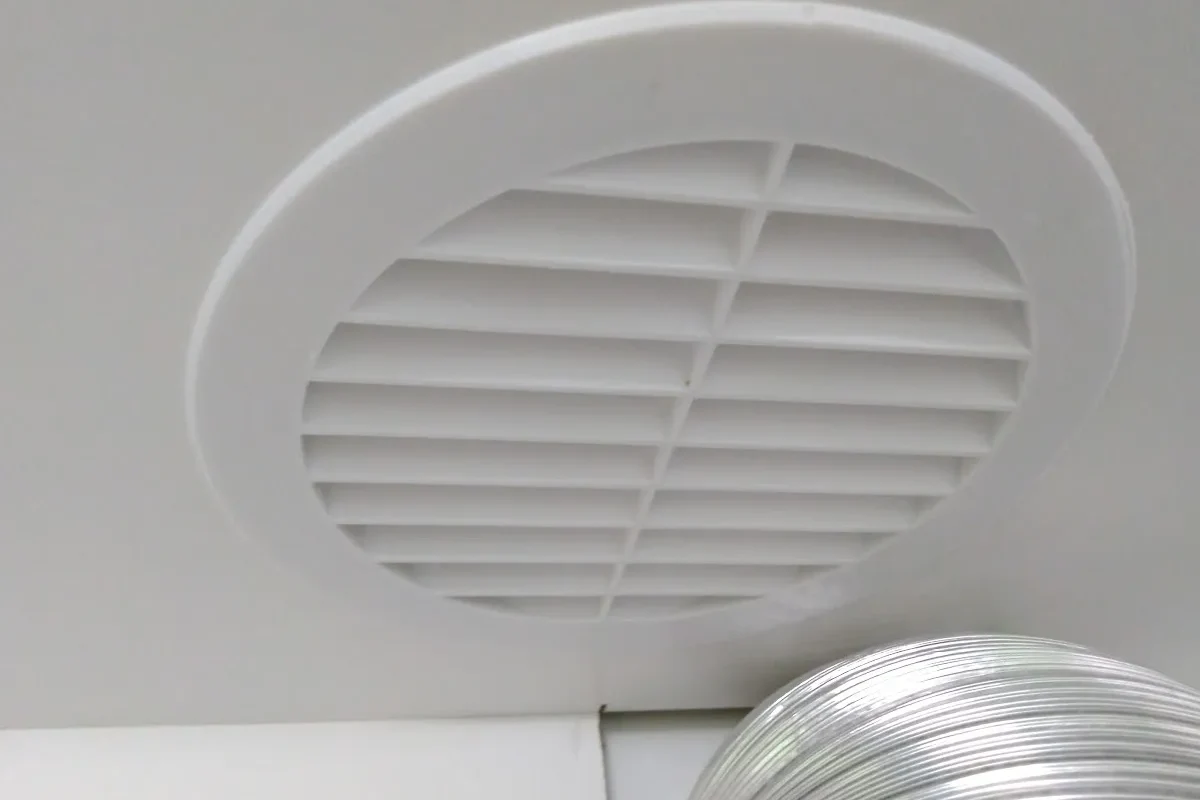

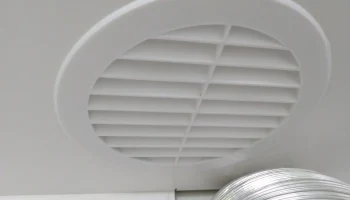

Вентиляционная решетка, параметризируемая модель для печати

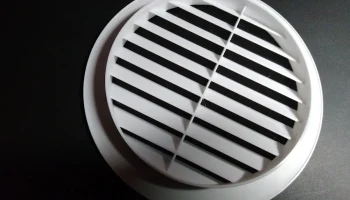

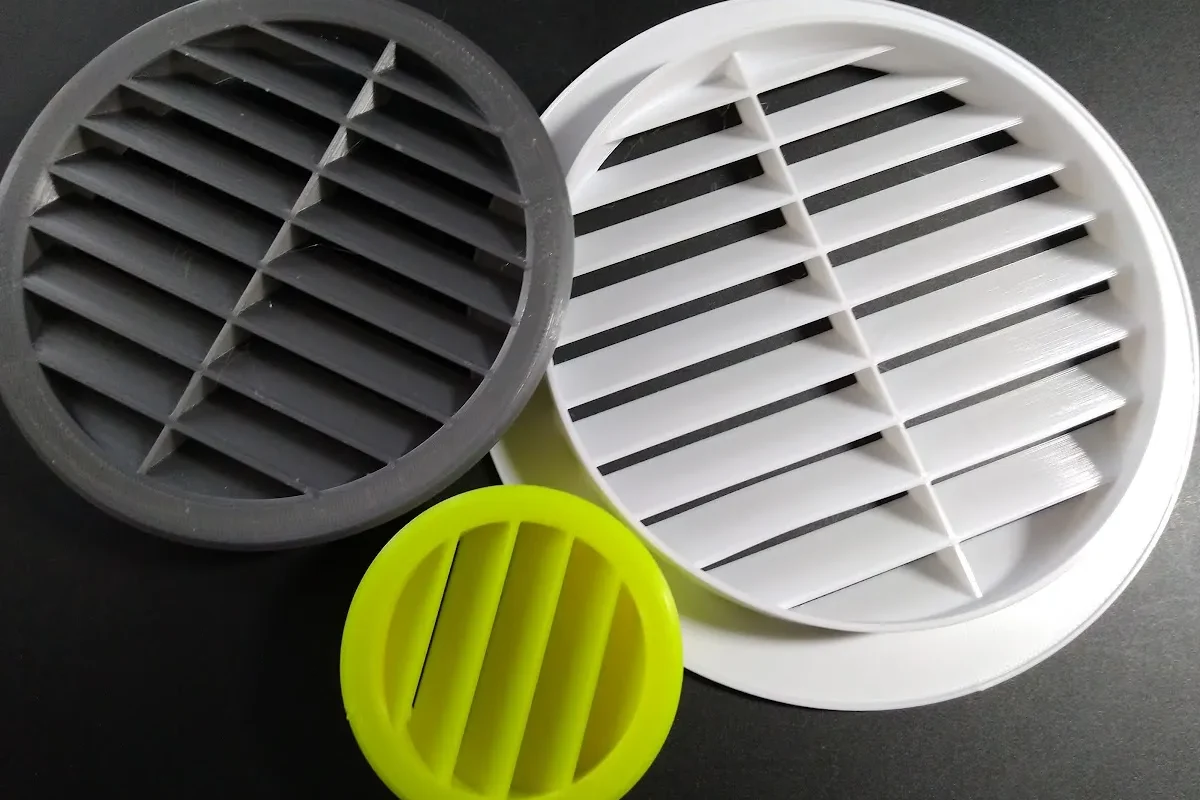

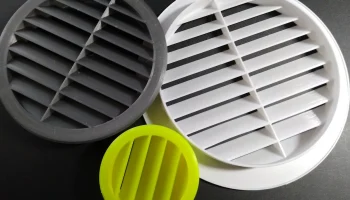

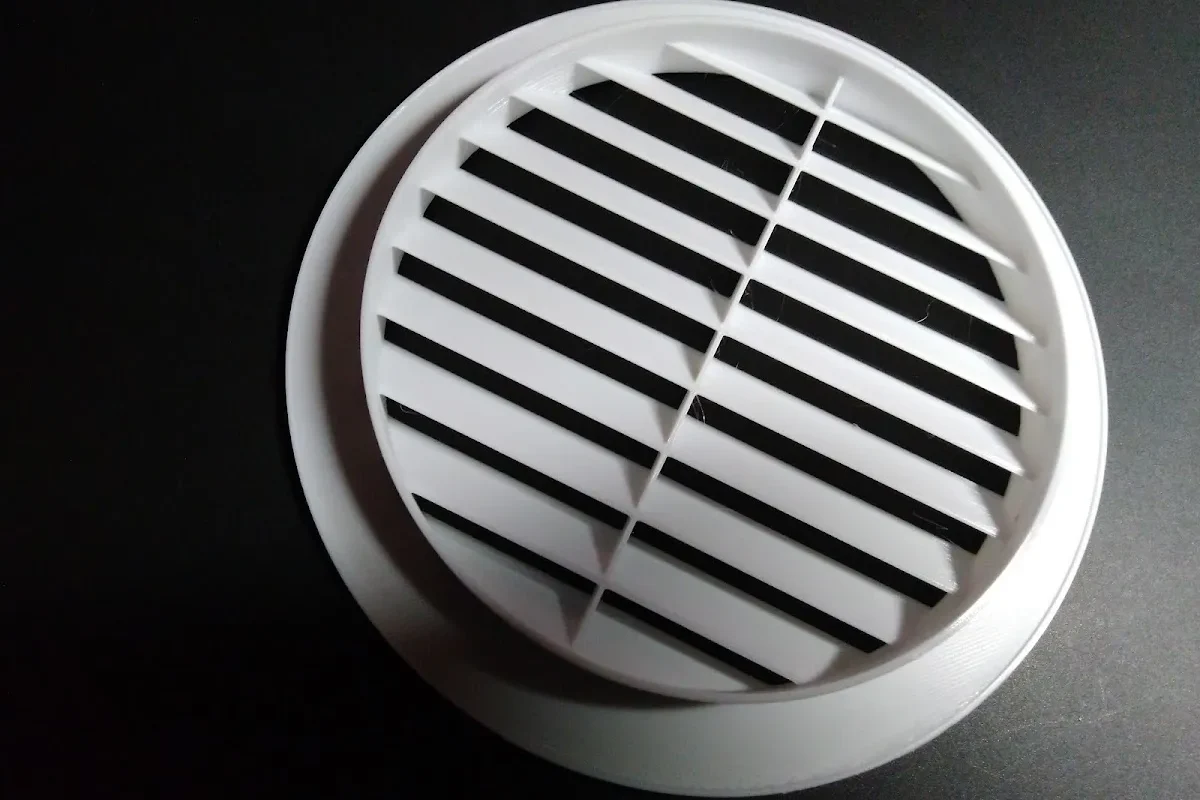

Параметрические круглые крышки вентиляционных отверстий, созданные в OpenSCAD, не требующие опор.

Прямоугольные и квадратные решетки — здесь!

Обратите внимание, что диаметр всех файлов .stl установлен на 0,1 мм меньше указанного, чтобы обеспечить зазор.

Все предоставленные файлы .stl настроены с толщиной стенки 1,5 мм и толщиной ребра 1 мм.

В файле .scad нет заранее рассчитанных смещений, поэтому я рекомендую установить диаметр трубки на 0,1 мм меньше необходимого (например, использовать 99,9 мм для трубки 100 мм). Это будет зависеть от калибровки вашего принтера.

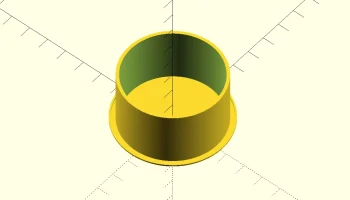

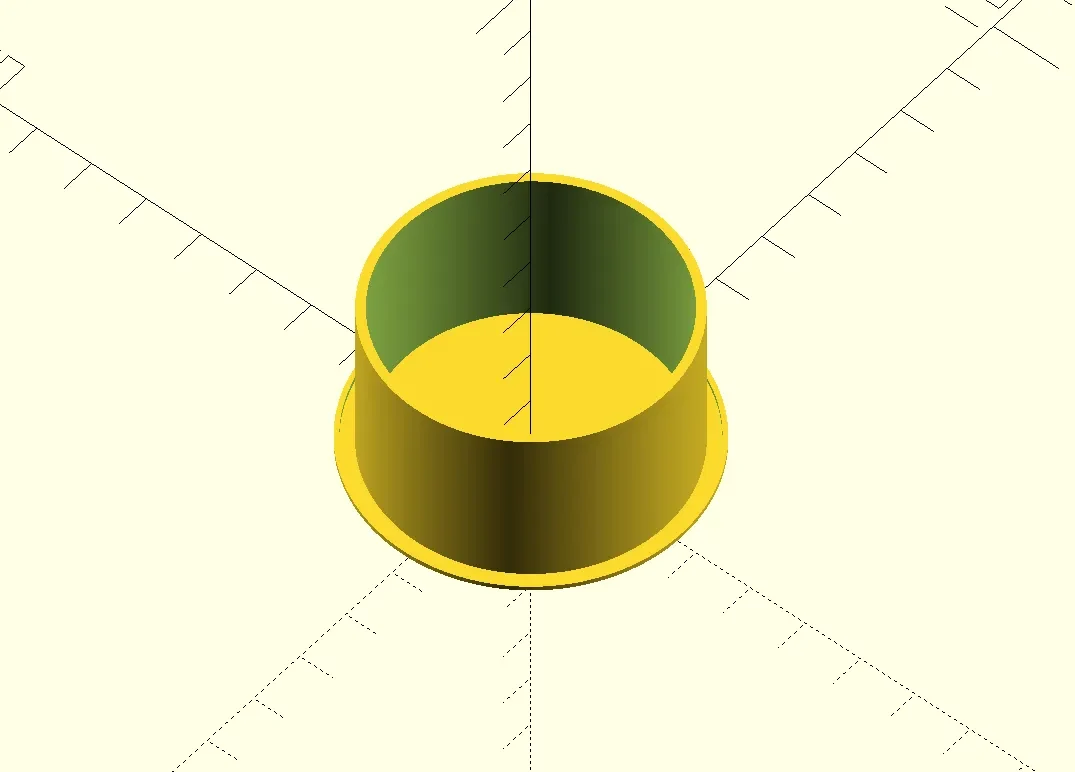

Также можно создать сплошную заглушку, установив переменную finAngle равной 0.

Вот список значений, которые можно изменить в файле .scad:

    tubeD — диаметр отверстия, которое нужно закрыть
    plateD — диаметр крышки
    tubeH — высота трубки (насколько она входит в отверстие)
    finH — высота решетчатых ребер
    finAngle — угол решетчатых ребер (при установке в 0 создает сплошную пластину)
    finAmount — количество решетчатых ребер
    gridDividers — количество разделителей решетчатых ребер для поддержки длинных ребер (0 для отсутствия разделителей)
    tubeWallT — толщина стенки трубной части
    gridWallT — толщина стенки решетчатых ребер
    plateT — толщина пластины

На внешнем крае пластины также имеется небольшой выступ для лучшей фиксации. Вы также можете настроить его параметры:

    plateLipH — высота выступа
    plateLipT — толщина выступа

Вы можете удалить выступ (или любую другую деталь), закомментировав соответствующий вызов модуля, например lip();
