Складной приклад Пикатинни

Это складной вариант приклада Пикатинни, который можно найти здесь:

Для печати

Я использую опоры для деревьев для частей зеленого цвета, а для граней — оранжевого. Я бы напечатал эти детали в основном на стенах. между 6-8. Это происходит между вами и бластером. Подумайте об этом.

Спецификация для этого запаса (включая часть запаса, аналогичную ссылке выше) выглядит следующим образом:

Для складной части

1x M3x45 SHCS (это то, что связывает кнопку с замком)
1 гайка M3 (это то, во что вкручивается M3x45 SHCS)
1x M5x30 SHCS (кнопка, наверное, тоже подойдет, ymmv — это для крепления бластера к картинке)
1 гайка M5 (для крепления к рис.)
1 к��роткая пружина (у меня были следующие размеры: внешний диаметр 5 мм, длина 10 мм, диаметр проволоки 0,5 мм).

Файлы для складной части совместимы со всеми прикладами (метрическими и дюймовыми).

Для приклада (включая крепление к складной части)

2 гайки 10-32 (британские размеры) или 2 тонкие гайки M5 (метрические размеры)
2 винта 10-32 x 3/8 дюйма (винты с цилиндрической головкой) (британский монтаж) или 2 болта M5x10 (метрический монтаж)

В зависимости от стиля акции:
м3 — 2x: м3 х 8 мм ШКС
м3 с нагревателями — 2x: SHCS м3 x 8 мм, 2x нагревателя
Винты с потайной головкой 4-40 x 3/8 дюйма (стандартная фурнитура)

Чтобы собрать,

прикрепите приклад к «Кнопочному замку Держатель запаса»

вставьте «Держатель для замка с кнопкой» в «Прикреплен��е изображения для блокировки кнопки»

Вставьте СХС m3x45 через «Кнопку».

Наденьте короткую пружину на кнопку и СКП и до «Кнопки».

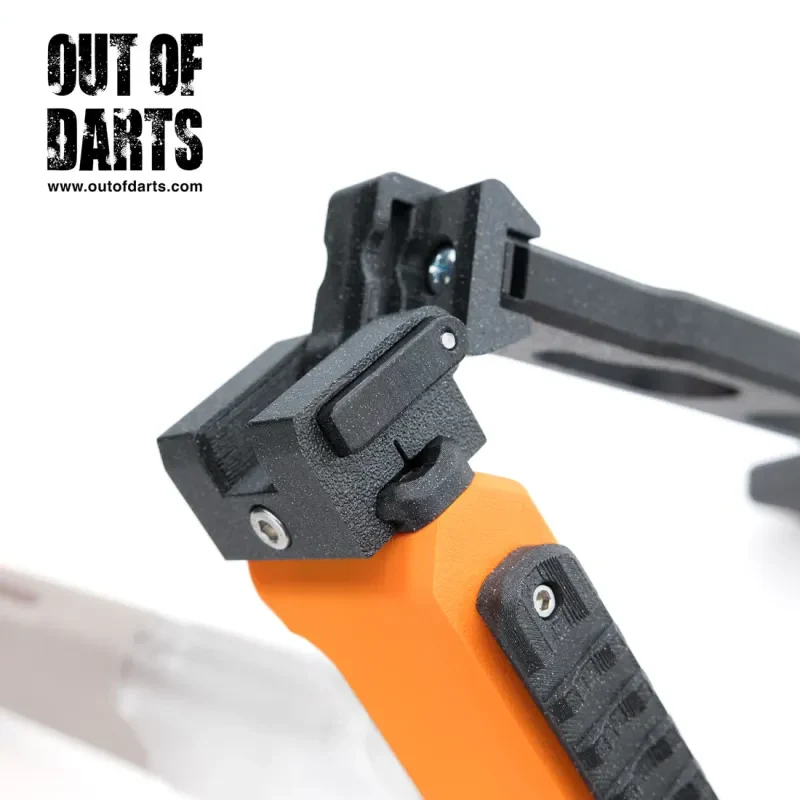

Вставьте кнопку и SHCS в соответствующее отверстие. Убедитесь, что между кнопкой и лицевой стороной под ней находится пружина.

Вставьте гайку М3 в паз на «замке кнопки».

Поместите «Замок кнопки» в «Прикрепление изображения замка кнопки».

Вверните «Кнопку» + SHCS в гайку, добавленную к «Замку кнопки».

Затем добавьте к ложе такие мелочи, как затыльник (вы все равно это уже сделали, кого это волнует)

Вот руководство по сборке, опубликованное OOD для этого запаса. Я поставил ссылку здесь с временной меткой

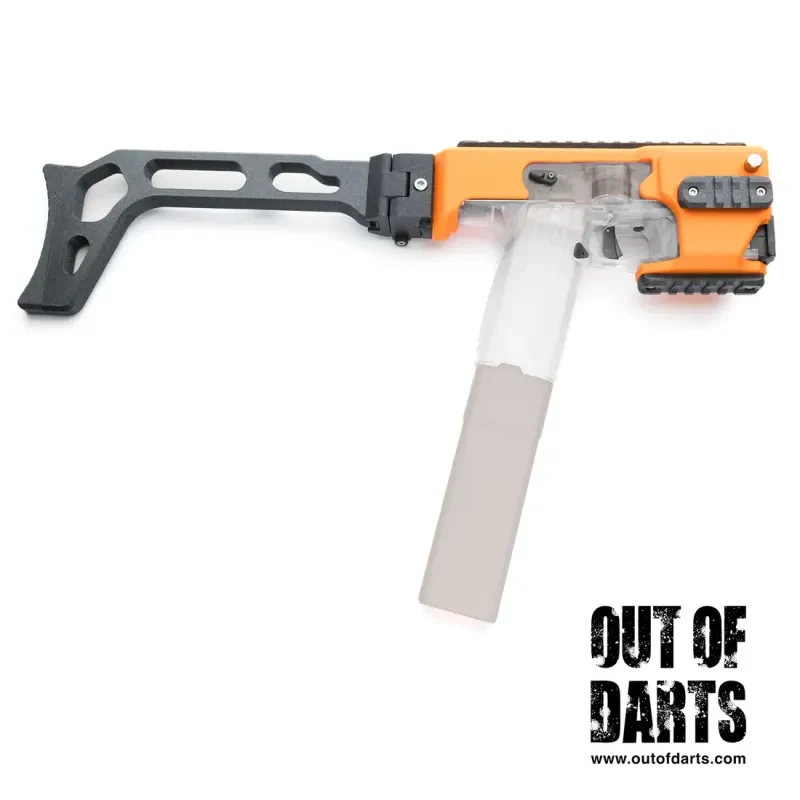

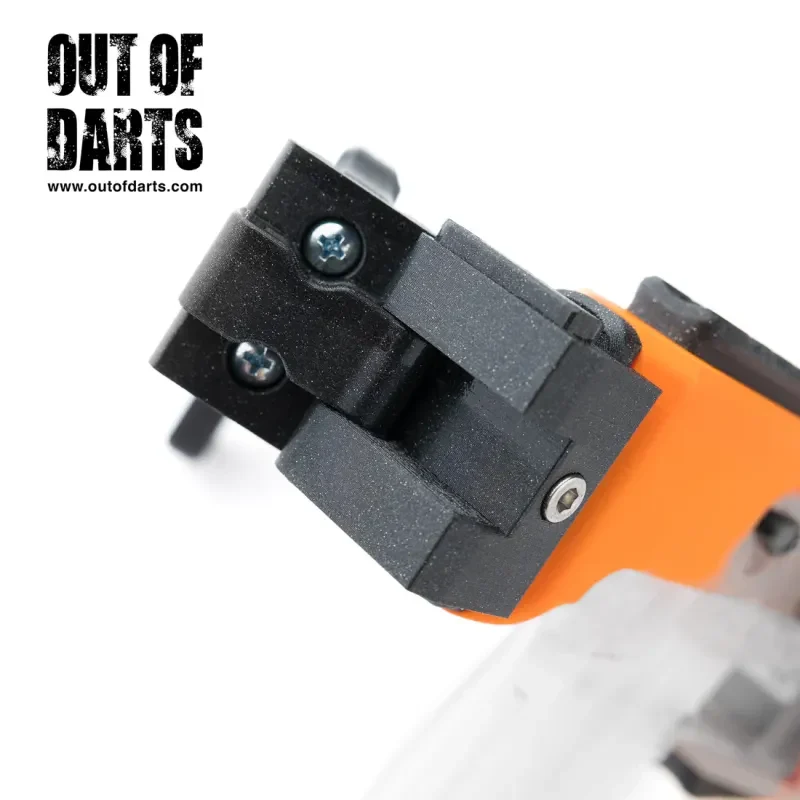

Особая благодарность OOD за разрешение исп��льзовать сделанные ими фотографии со склада! Найдите комплект оборудования здесь!

Обновление: 06 июня 26:

Добавил ссылку на видео сборки, которое сделало ООД.

Я обновил компонент «Держатель с кнопкой блокировки», чтобы его можно было печатать в другой ориентации. Это было сделано для того, чтобы смягчить некоторые поломки, которые происходили в результате того, что люди пытались открыть или закрыть приклад, не��нажимая кнопку. Акции так не работают.

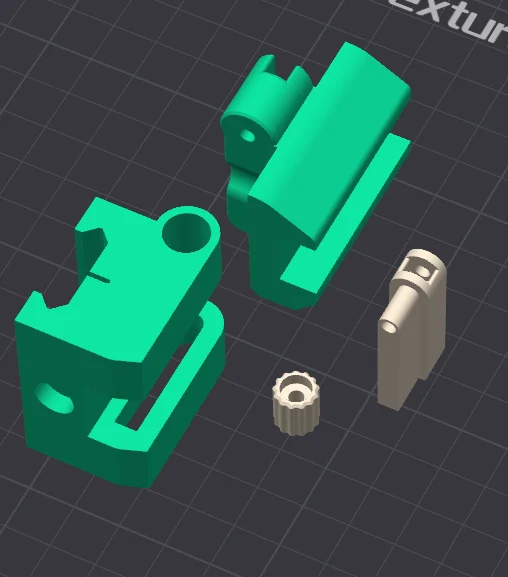

Я также добавил снимок экрана лаборатории Bambu, чтобы показать, в какой ориентации печатать компоненты.
