Переключить защелку

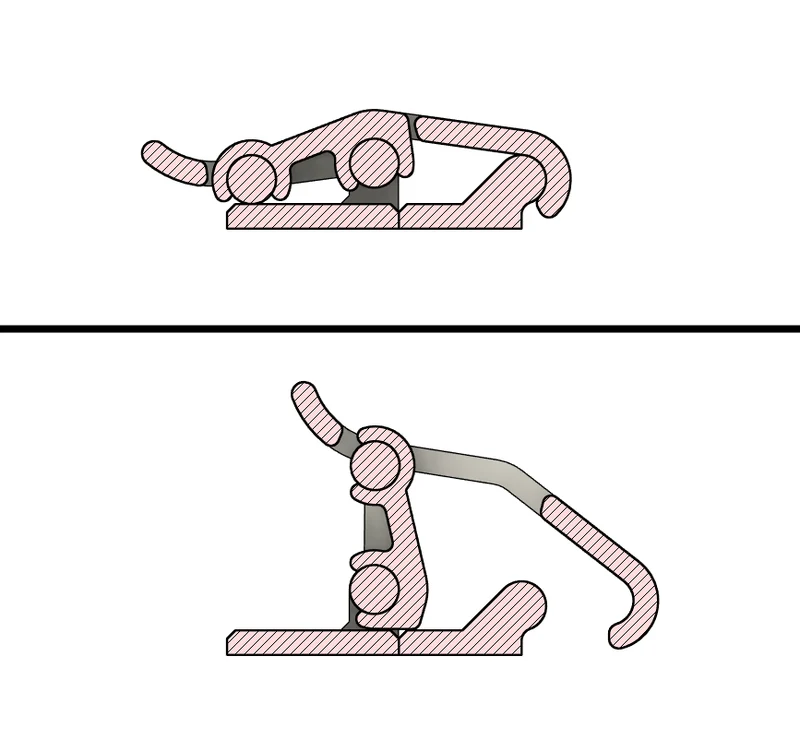

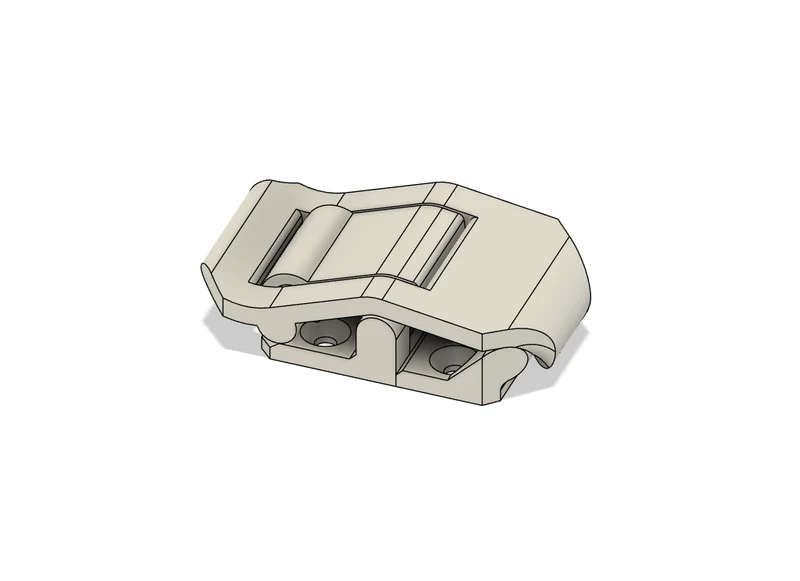

Тумблерная защелка со смещенным по центру механизмом создана специально для замены имеющихся в продаже защелок для Fat Shot 617 — модульной панорамной пленочной камеры среднего формата 6x17, но ее также можно использовать в качестве защелки общего назначения.

Модель предназначена для печати из PETG и не тестируется с другими материалами.

Распечатайте все детали сплошными и положите их на бок для гладкого соприкосновения поверхностей. Детали «Крючок» нуждаются в подставках, остальные детали можно печатать без них.

Для установки защелки используйте 4 винта с потайной головкой M3. Никакого дополнительного оборудования не требуется.

Монтажные отверстия расположены на расстоянии 20 мм в обе стороны.
