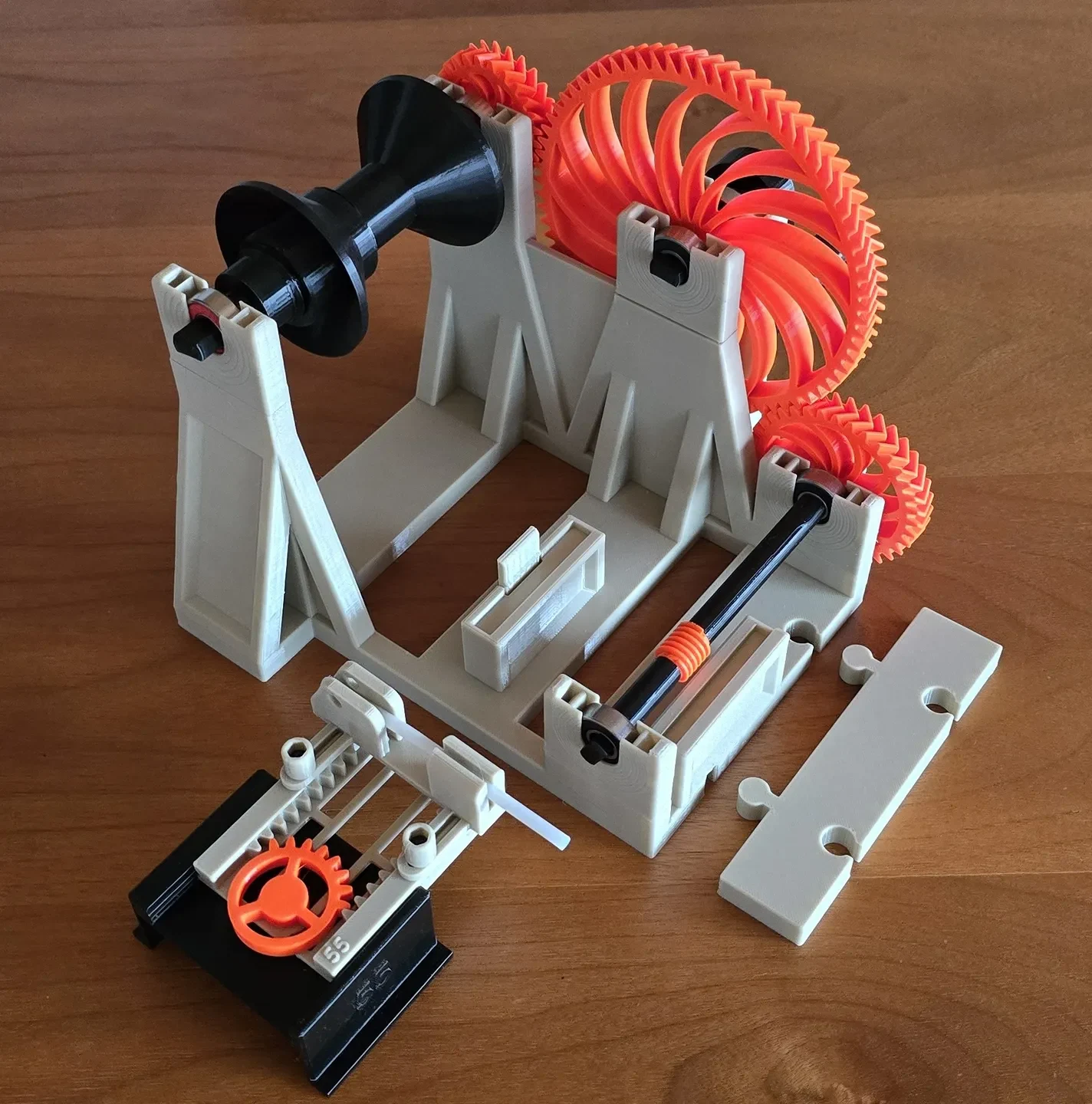

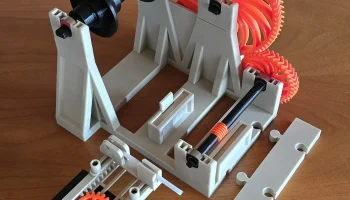

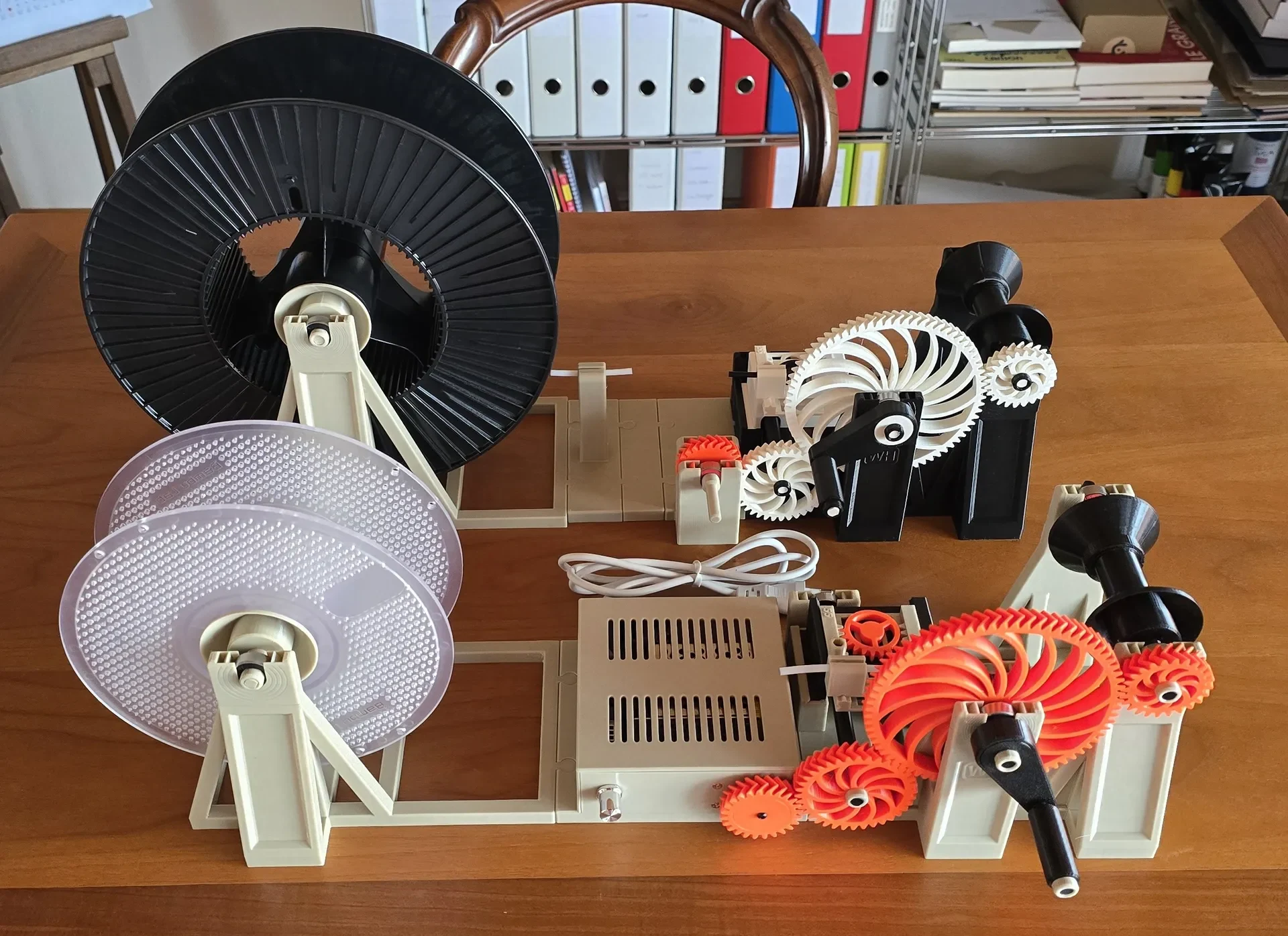

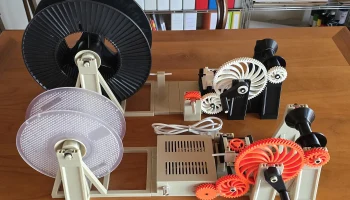

Универсальный перемотчик нити

Представляем новый перемотчик нити с практически безграничными возможностями расширения.

Основные характеристики:

Модульная конструкция для легкой настройки

Прочная и компактная конструкция

Требуется минимум дополнительных деталей: 7 подшипников 608, 2 винта 3 мм (15 мм), 4 гайки, 2 шайбы, 1 кусок трубки Боудена.

Во всех движущихся частях используются подшипники 608.

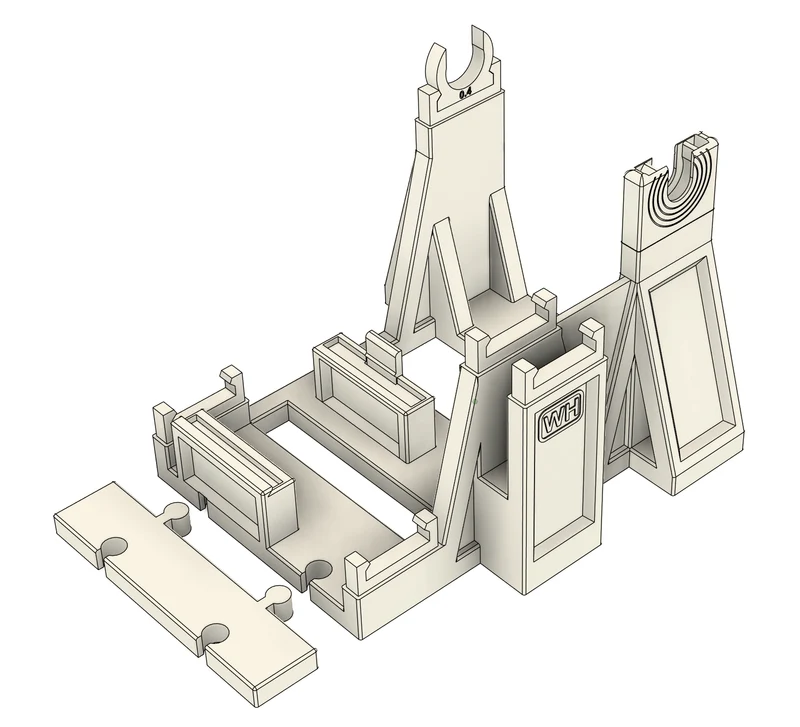

Равномерная установка подшипников: одинаковый механизм защелкивания с различной прочностью кронштейнов.

Подходит для 3D-принтера

Важнейшие детали можно печатать горизонтально для большей прочности (например, оси, кронштейны подшипников).

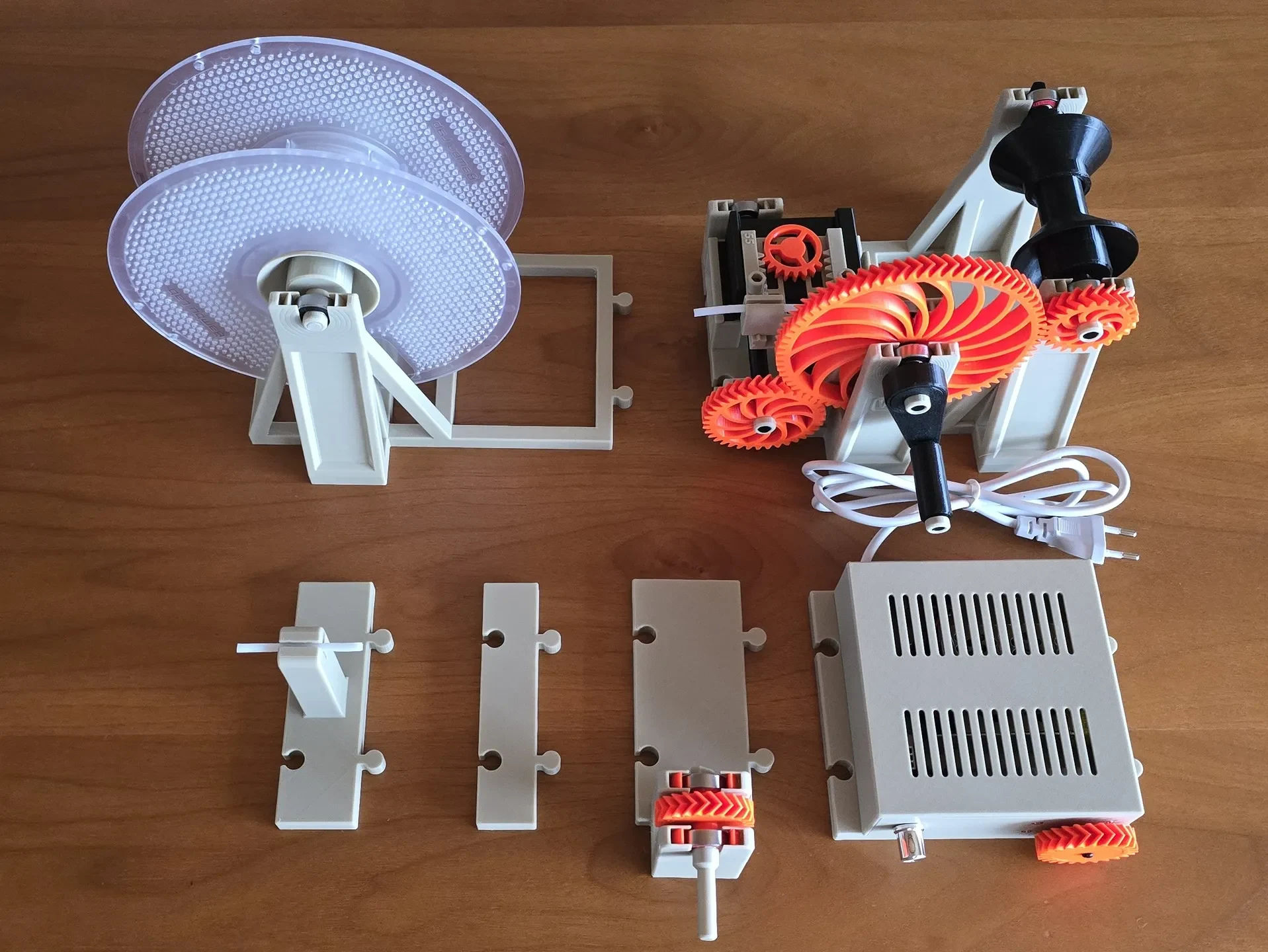

Простая сборка и разборка посредством скольжения, завинчивания и защелкивания.

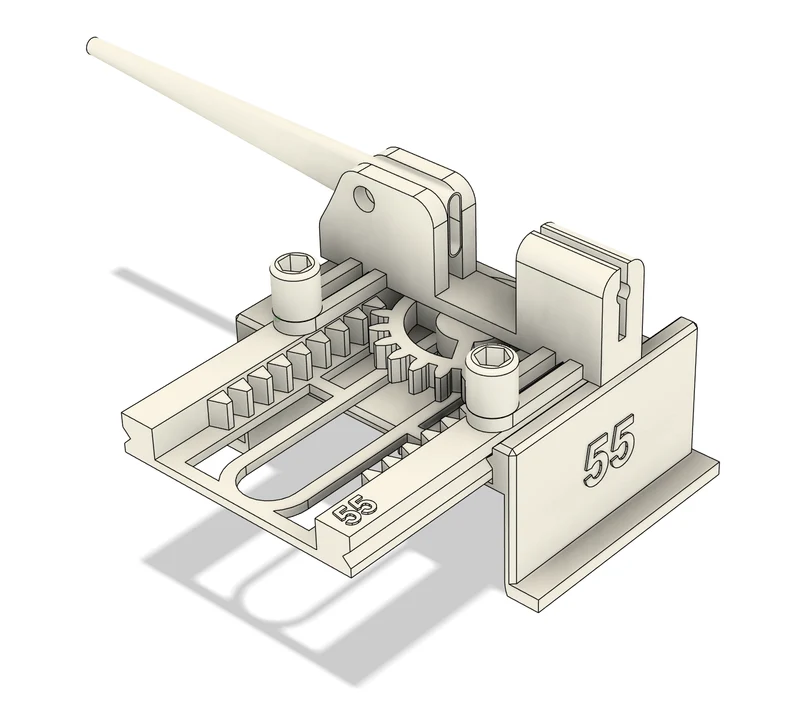

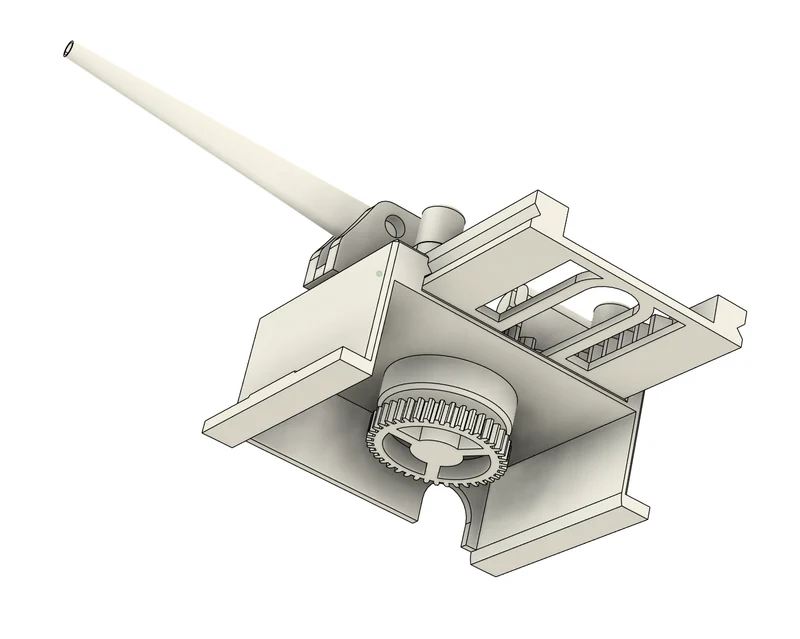

Сменные податчики с защелкой для установки катушек разной ширины.

Доступны или планируются подключаемые дополнения: держатель исходной катушки для различных размеров, адаптер для электрической дрели, двигатель, очиститель нити, тормоз катушки, выключатель биения и т. д.

Совместимость с несколькими нитями: PETG (рекомендуется), PLA, ABS и другими.

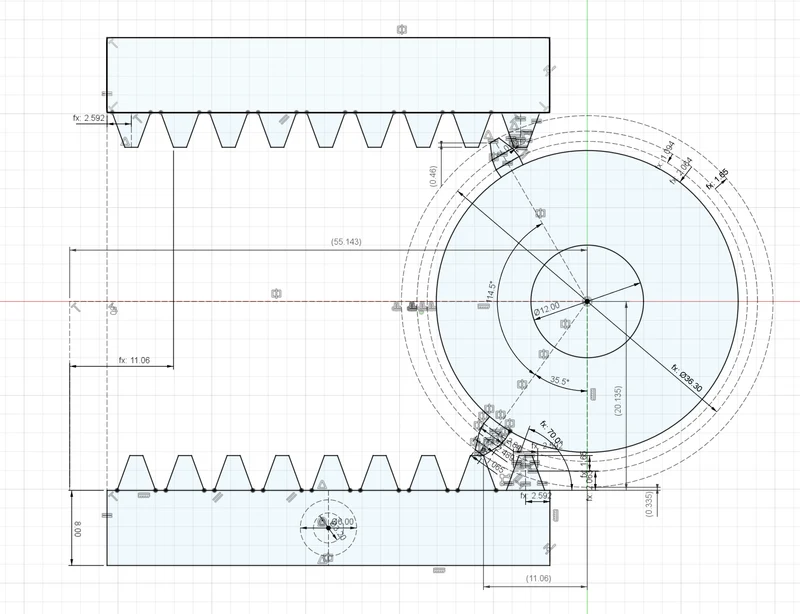

Плавное изменение направления подачи без срезанных зубьев

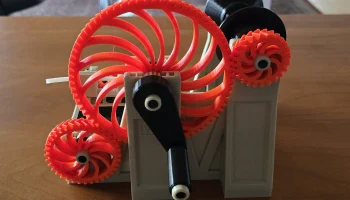

Храповой механизм для кривошипа

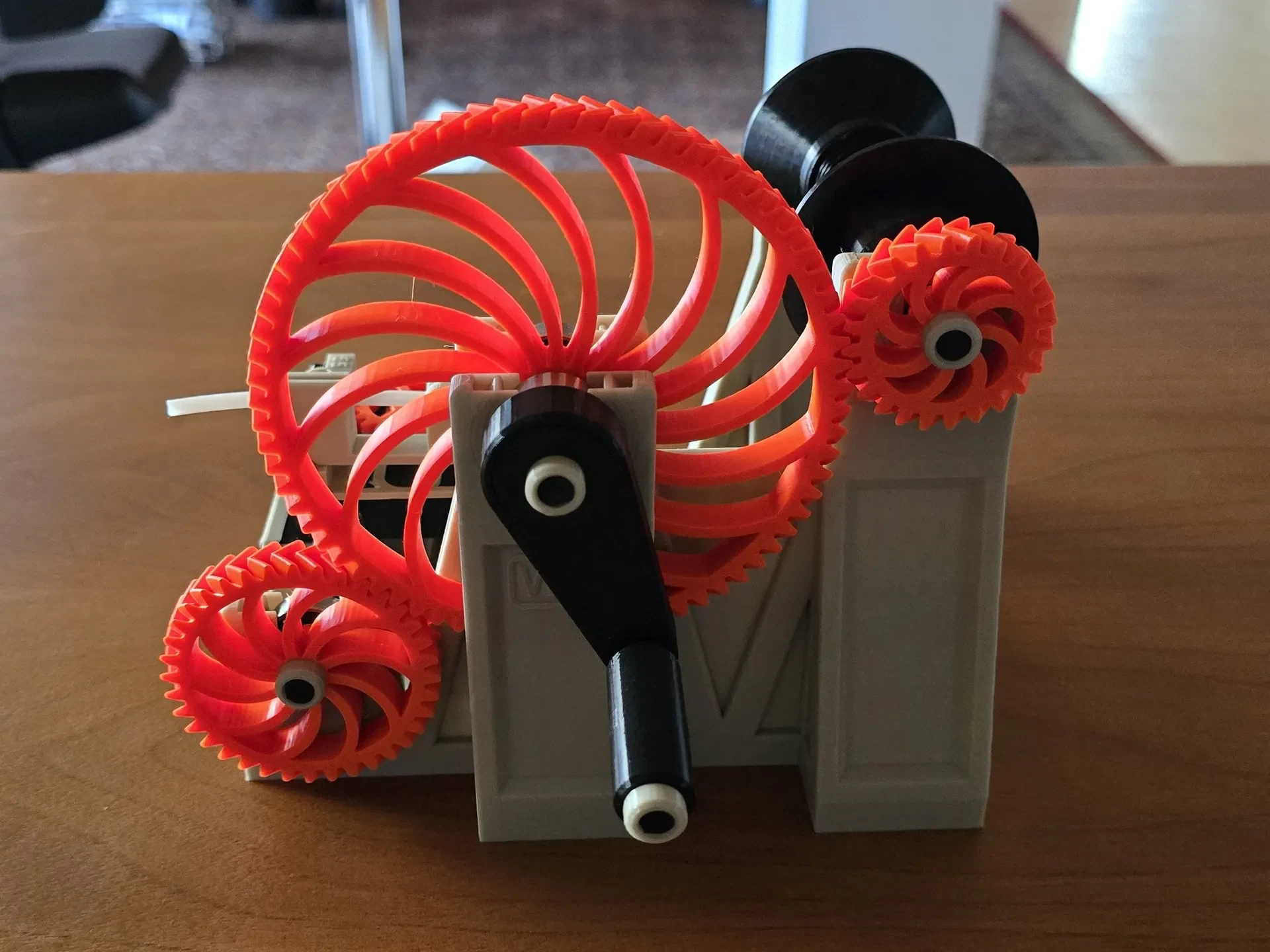

Передаточное число 1:3 для более быстрой перемотки.

Надстройка-заглушка может использоваться для удержания намоточного устройства в базовой конфигурации во время проворачивания.

Все основные части спулера включены в файл Spooler.3mf и готовы к печати. Вы можете перемещать элементы в соответствии с вашими цветовыми предпочтениями. Опоры необходимы только для корпуса питателя и основной кривошипной части.

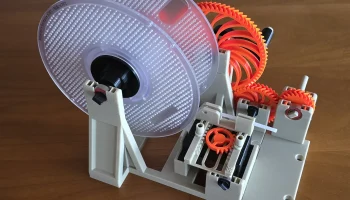

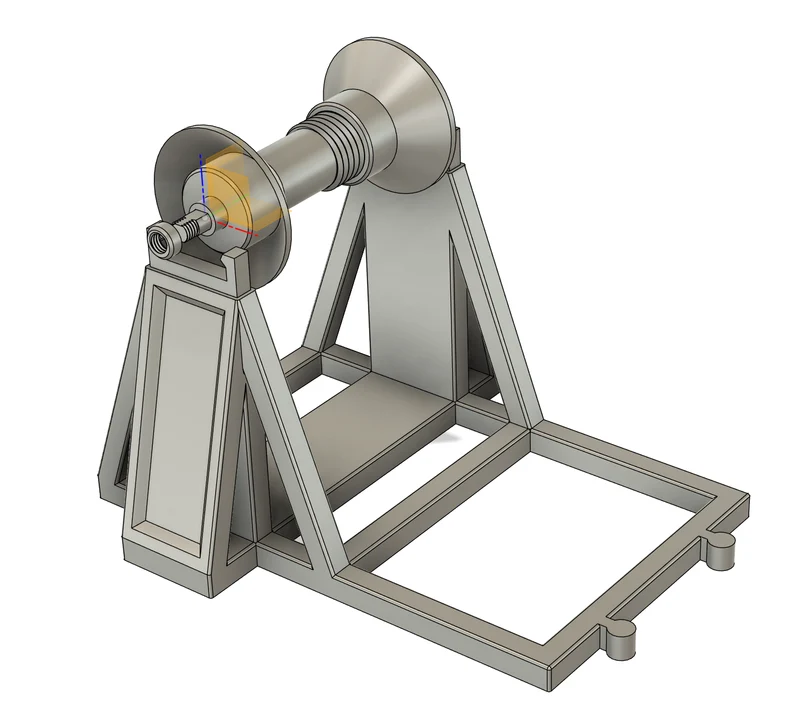

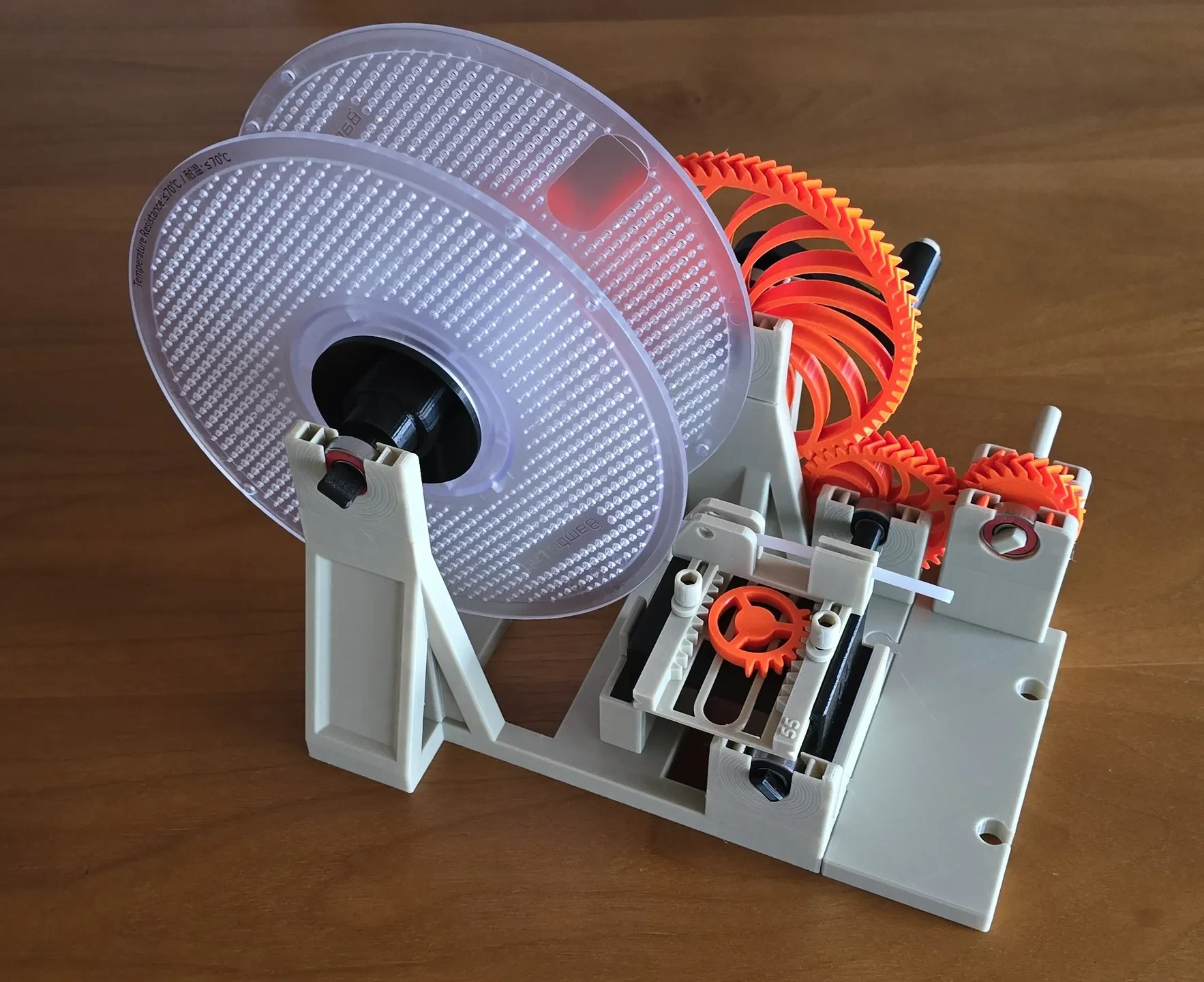

Сборка должна быть простой, следуя справочным изображениям. Используйте кронштейны 0,4 для держателя катушки, кронштейны 1,0 для остальных подшипников. Вы можете собрать все оси вне рамы, а затем зафиксировать их в кронштейнах подшипников. Чтобы прикрепить узел подачи к рамке, сначала вставьте внешний край под выступ рамы, а затем поверните его на место.

Примечание. Все винты ориентированы нормально, за одним исключением: шестерни механизма подачи должны быть собраны против часовой стрелки.

Дополнения будут опубликованы отдельно.
