JetKVM 1U для монтажа в стойку
Привет всем! Если вы здесь, вам, вероятно, нужно классное решение для монтажа вашего JetKVM в форм-факторе для установки в стойку 1U. Вам повезло!

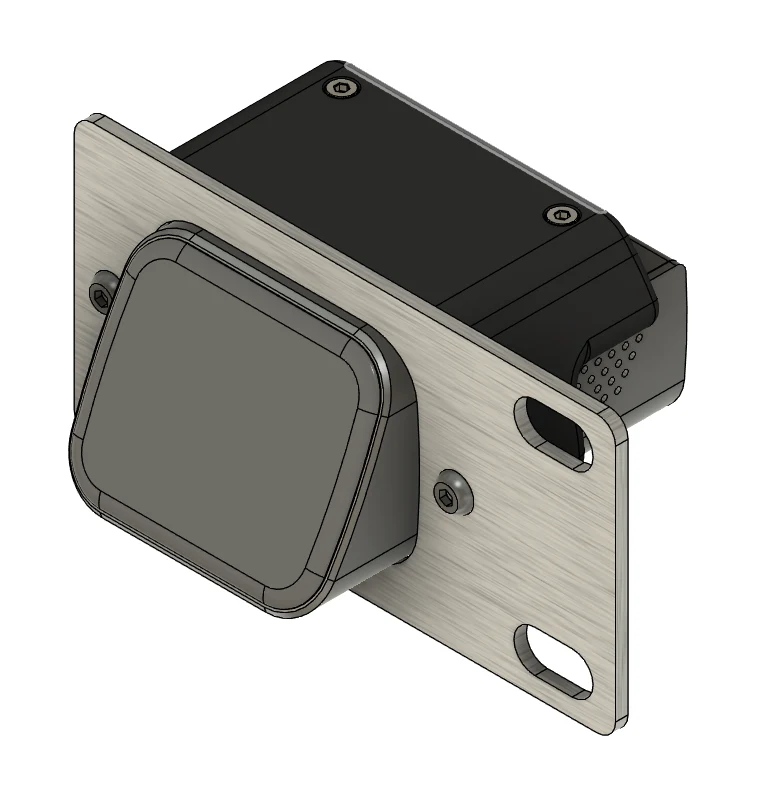

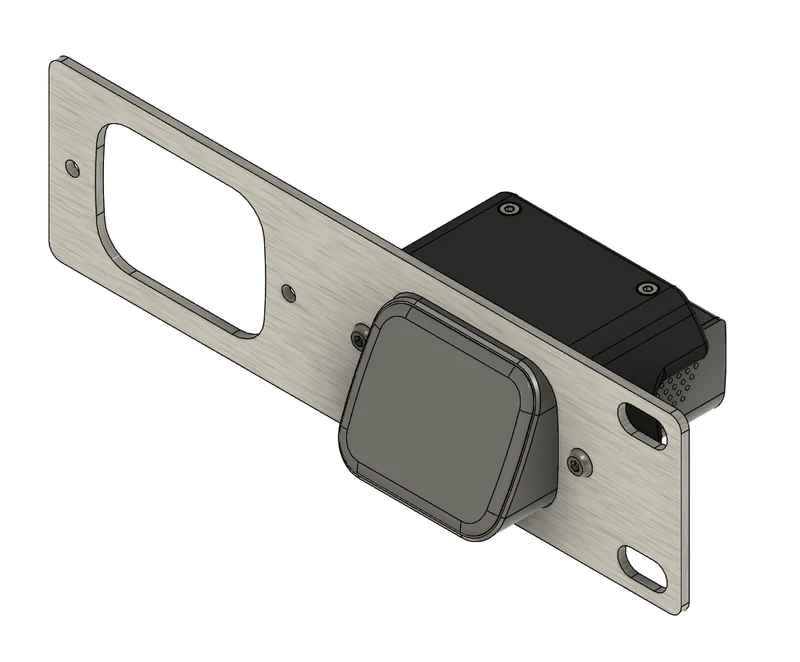

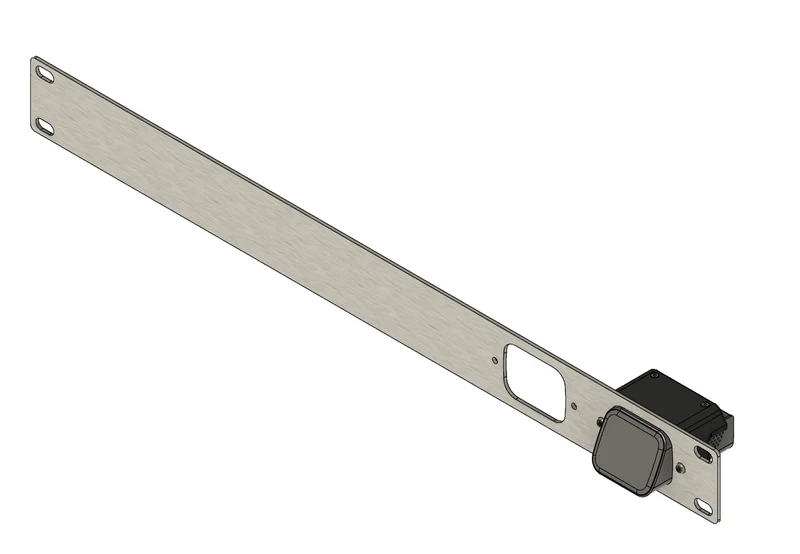

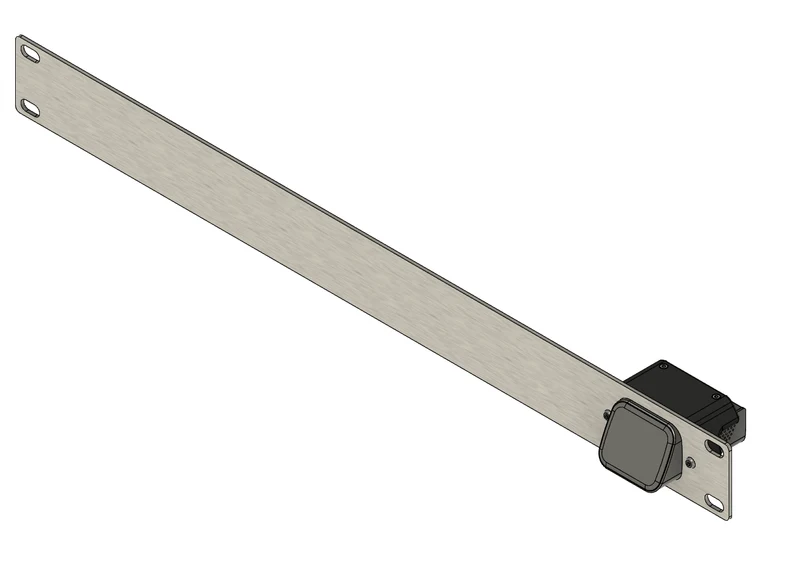

Ниже я изложил варианты как полностью напечатанных на 3D-принтере решений, так и гибридных решений, в которых используются алюминиевые панели, вырезанные лазером, в сочетании с напечатанными на 3D-принтере деталями, а также рекомендации по сопутствующему оборудованию для каждого из них. Все ссылки расположены в США и не являются партнерскими.
Полностью напечатанная на 3D-принтере конфигурация
*************************************************************************************************
Примечания
Файлы можно найти в папке «Fully 3D-Printed Files».

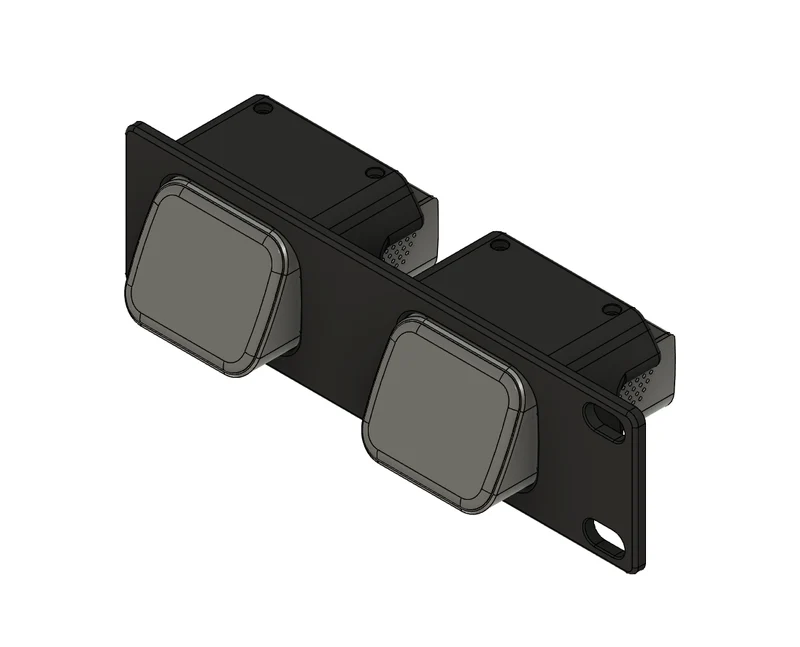

Доступен в конфигурациях с короткими модулями 1-2 и полноразмерными модулями с 1-4 модулями (комбинируйте левую и правую половины модуля 1-2).
Полностью пригоден для печати на обычных 3D-принтерах размером до 255x255 мм (для конфигурации во всю ширину; короткие модели можно печатать на принтерах даже меньшего размера).
Возможна печать в двух цветах для создания эффектного эффекта (только во всю ширину).
Требуемое оборудование
2 крепежных винта M2x16 SHCS (на модуль — всего до 8 при 4 модулях) — iexcell — Amazon
Это упаковка из 100 винтов. У вас будет много запасных частей. Не стесняйтесь найти комбинированный комплект, в который входят винты M2x16 SHCS, если вам не нужно 100 штук.
6 латунных вставок для термофиксации M3x4x5 (ТРЕБУЮТСЯ ТОЛЬКО для полноразмерной конфигурации) — PEUTIER — Amazon
Этот комплект включает в себя термофиксируемое жало для вашего паяльника и подходит для большинства старых керамических утюгов. Всего 120 штук (они разойдутся быстро, если распечатать много функциональных деталей).
6 крепежных винтов M3x12 SHCS (ТРЕБУЮТСЯ ТОЛЬКО для полноразмерной конфигурации) — iexcell — Amazon
Еще одна упаковка из 100 винтов. Как указано выше, имеется множество запасных частей, и вы можете свободно искать альтернативные варианты.
Конфигурация и информация слайсера
Все модели сохраняются в правильной ориентации на рабочей пластине. Вы можете вращать деталь, но не меняйте сторону, соприкасающуюся со станиной!
НИ ОДНА из моделей не требует опор. Для этих моделей отключите поддержку в слайсере.
Рекомендуемые настройки нарезки:
Высота слоя: 0,2 мм
Периметры: 4
Верхний/нижний слои: 5
Заполнение: 40%
Чтобы предотвратить деформацию детали, подождите, пока станина полностью остынет, прежде чем снимать деталь со станины! (Для полноразмерных частей это значение удваивается!)
Краткая информация о модели
Выберите конкретную конфигурацию из файлов STL в списке и импортируйте ее в слайсер.
Короткие модели будут указаны со словом «Короткие» в названии.
Файлы, отмеченные как «Левое крепление», будут монтироваться в левой половине стойки. Файлы, помеченные как «Правое крепление», будут монтироваться в правой половине стойки.
Сборка короткой модели
Отвинтите 2 винта с головкой Phillips в верхней части модуля JetKVM и вставьте модуль в напечатанный на 3D-принтере корпус до тех пор, пока отверстия для винтов в напечатанной детали не совпадут с отверстиями в ус��ройстве JetKVM.
Установите 2 крепежных винта SHCS M2x16 мм (на каждый модуль) через печатную часть в модуль JetKVM. Затяните винты с помощью шестигранного ключа подходящего размера.
Подключите кабели к устройству JetKVM и установите JetKVM в стойку.
Будьте осторожны при вкручивании печатного крепления в серверную/сетевую стойку и не затягивайте винты стойки слишком туго!
Информация о полноразмерной модели
Для полноразмерного крепления высотой 1U вам понадобится один «левый» и один «правый» вариант.
Выберите один из 3 вариантов модулей для каждой стороны: 1 модуль, 2 модуля, пустой.
1 модуль слева + пустой модуль справа = 1 модуль JetKVM на левой стороне стойки.

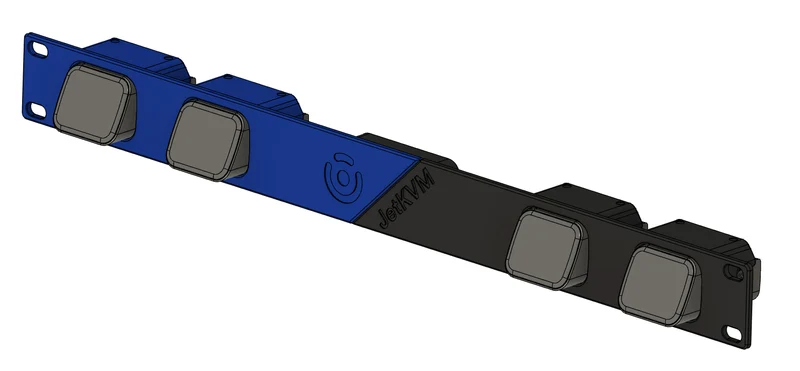

2 модуля слева + 1 модуль справа = всего 3 модуля JetKVM, 2 на левой стороне и один на правой стороне стойки.
1 пустой модуль слева + 1 пустой модуль справа = полная заглушка с логотипом JetKVM… Не подходит для установки устройств JetKVM, но полезна в качестве заглушки!

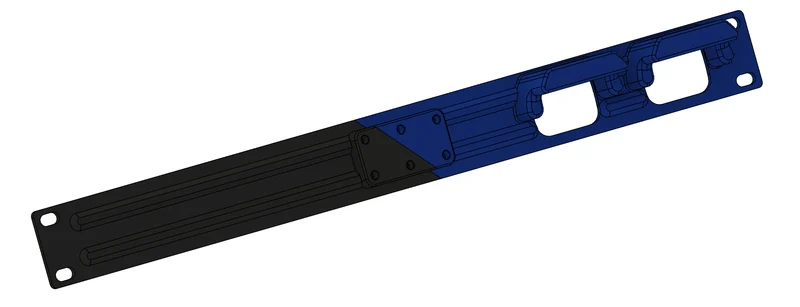

Вам понадобится распечатанная скобка, чтобы соединить левую и правую половины. Фигурная скобка находится в папке STL и называется просто «Brace».
Полноразмерная модель в сборе
Установите по 3 вставки для термофиксации в каждую из левой и правой половин, всего 6 штук, с помощью паяльника (и наконечника вставки для термофиксации, если таковой имеется).
Установите скобу
