TTGO Т-витринные шкафы

Резюме

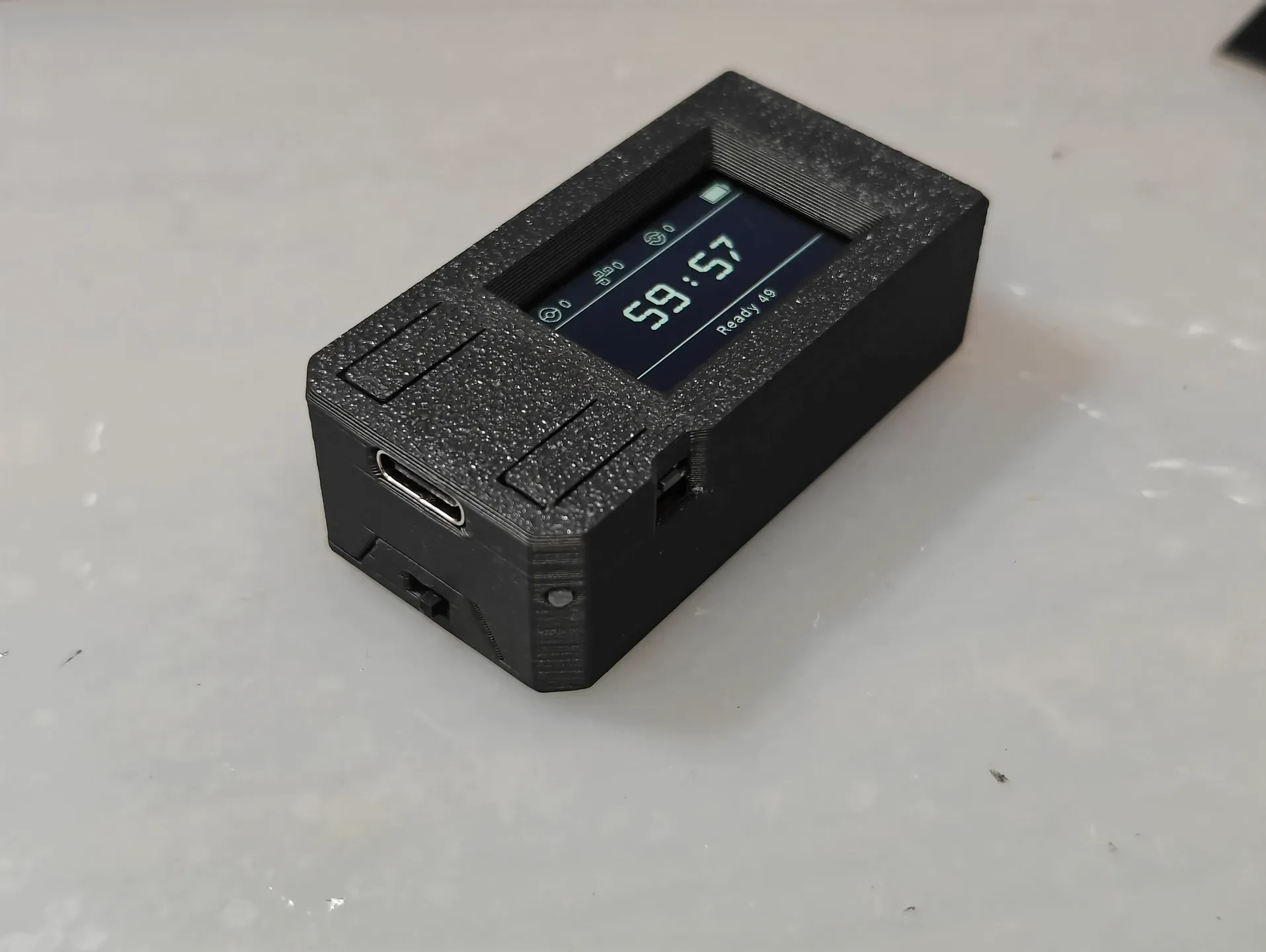

Этот корпус предназначен для плат TTGO T-Display ESP32 с 1,14-дюймовым ЖК-экраном. Он гарантирует, что кабель USB-C можно выдернуть, не вытаскивая плату, нажимать кнопки, не опасаясь поломки. Включает место для LiPo-батареи 803540/403540 с удобным переключателем включения/выключения для предотвращения нежелательной разрядки. Печатайте без подставок и без необходимости использования винтов.

Эти чехлы подходят:

Платы TTGO T-Display ESP32 с ЖК-экраном 1,14 дюйма
803540/403540 LiPo аккумуляторы (вмещает дополнительную длину ~10 мм без переключателя)
Переключатель SS12D00G3 для предотвращения разрядки аккумулятора, когда он не используется.

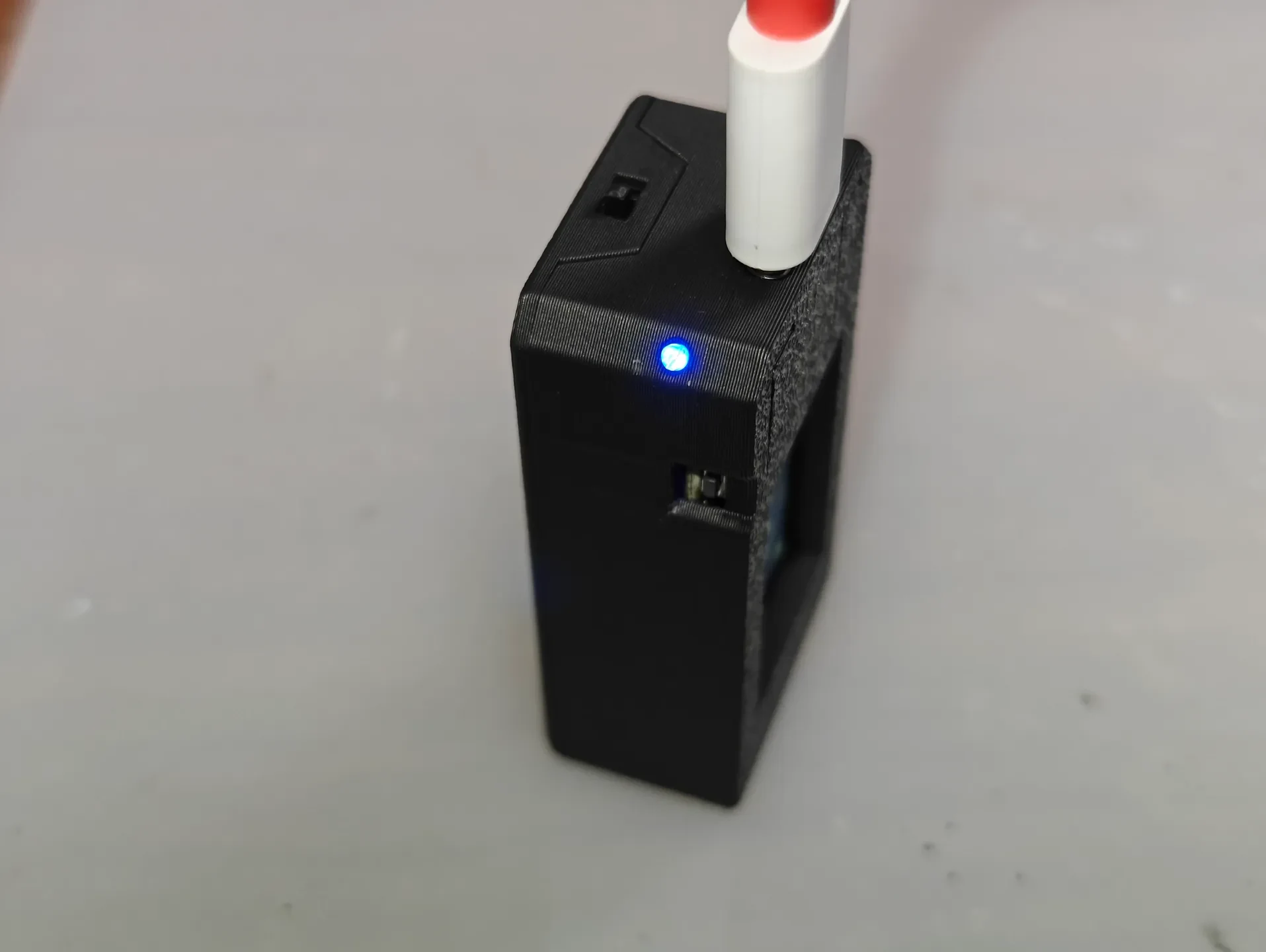

Также на диагональной грани имеется отверстие для светодиодного индикатора заряда, размер которого соответствует прозрачной нити диаметром 1,75 мм для направления света.

Внимание на экраны!

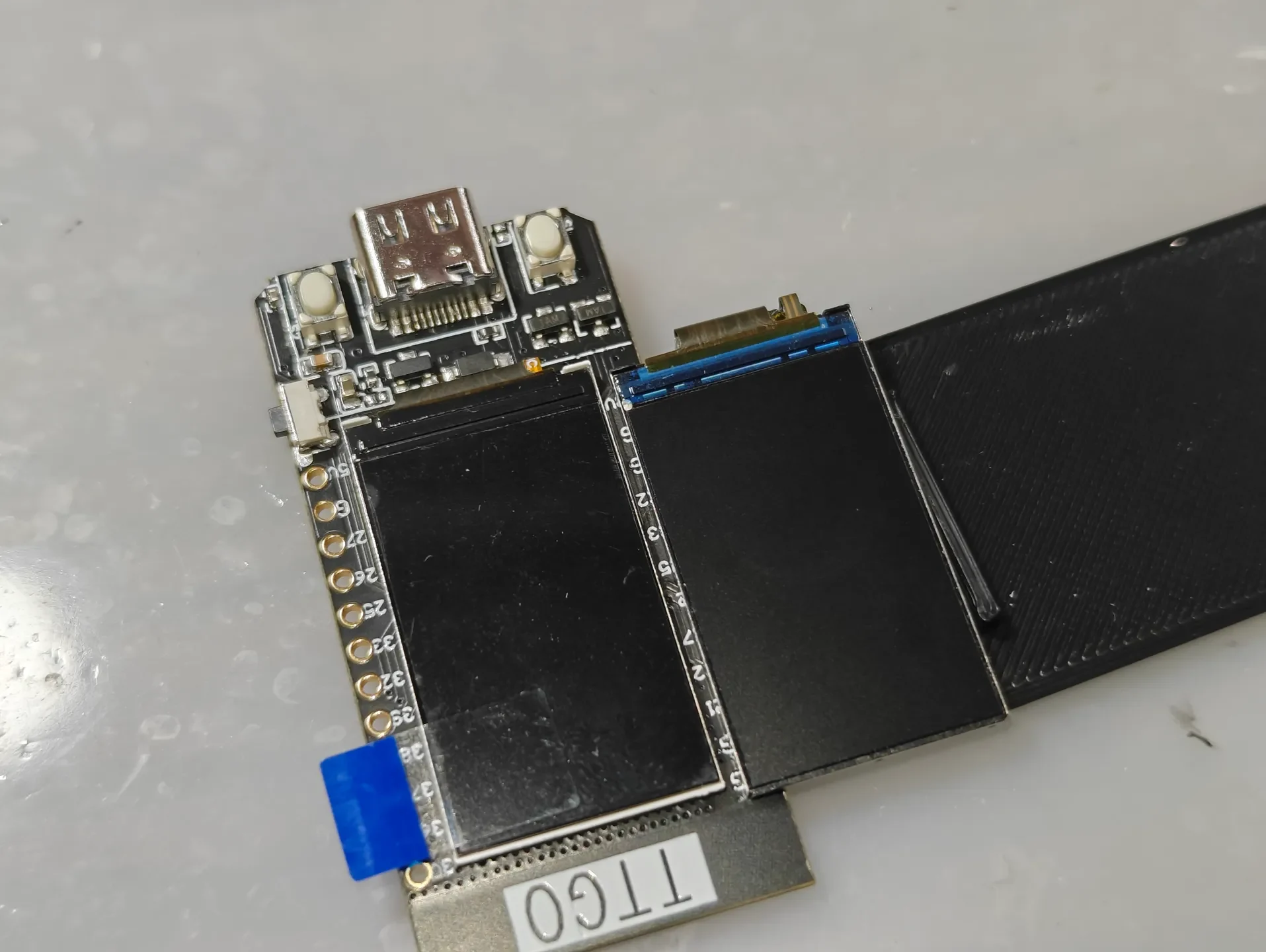

Последние версии TTGO T-Display могут иметь немного другой экран с синим оттенком и более длинный кабель. В некоторых случаях это может повлиять на посадку.

Используйте предоставленные модели «TestFit», чтобы найти идеальное положение для вашего экрана. Начните с «Offset0» для экранов с черным подбородком и «Offset3» для экранов с синим подбородком.

Файлы

«Спереди»: основная часть корпуса.

«Offset0/1/2»: варианты для разных положений экрана.
«TestFit»: модели для проверки посадки и положения экрана.
«4 мм/8 мм»: толщина батареи.

«Колпачок»: задняя панель корпуса.

«NoSwitch»: задняя панель с дополнительным пространством спереди (без переключателя)
«SS12D00G3»: Задняя панель с вырезом для переключателя SS12D00G3.
«С прорезями»: задняя панель с доступом к контактам разъема (требуется более узкая батарея)

«Case.f3z»: Для кастомизации (регулировка толщины аккумулятора в параметрах пользователя)

Печать
Используйте ширину линии 0,4 мм и высоту слоя 0,2 мм.
Опоры не требуются
Рекомендуется использовать нити с хорошими характеристиками вылета.

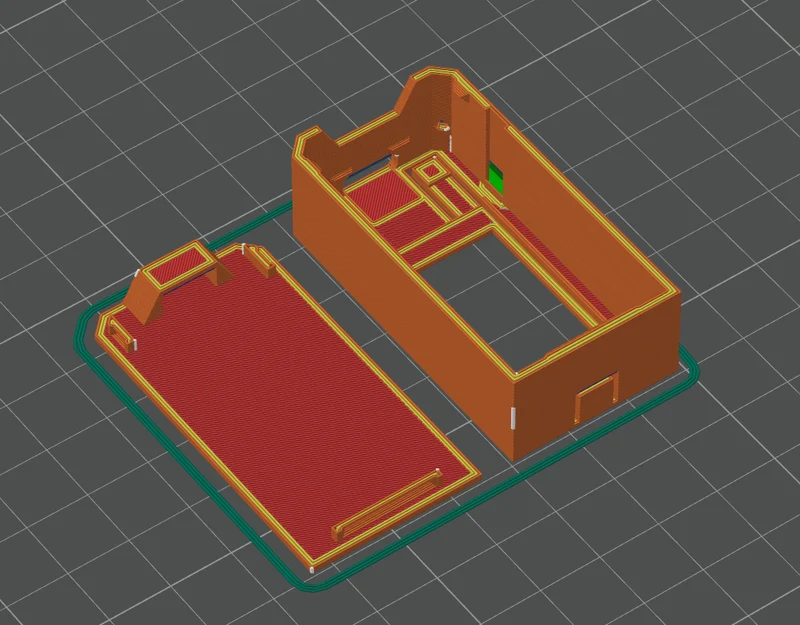

См. фотографии для ориентации при печати.
Сборка
Убедитесь, что кнопки свободно перемещаются и не связаны с окружающей средой.
Наклоните плату и сначала вставьте порт Type-C.

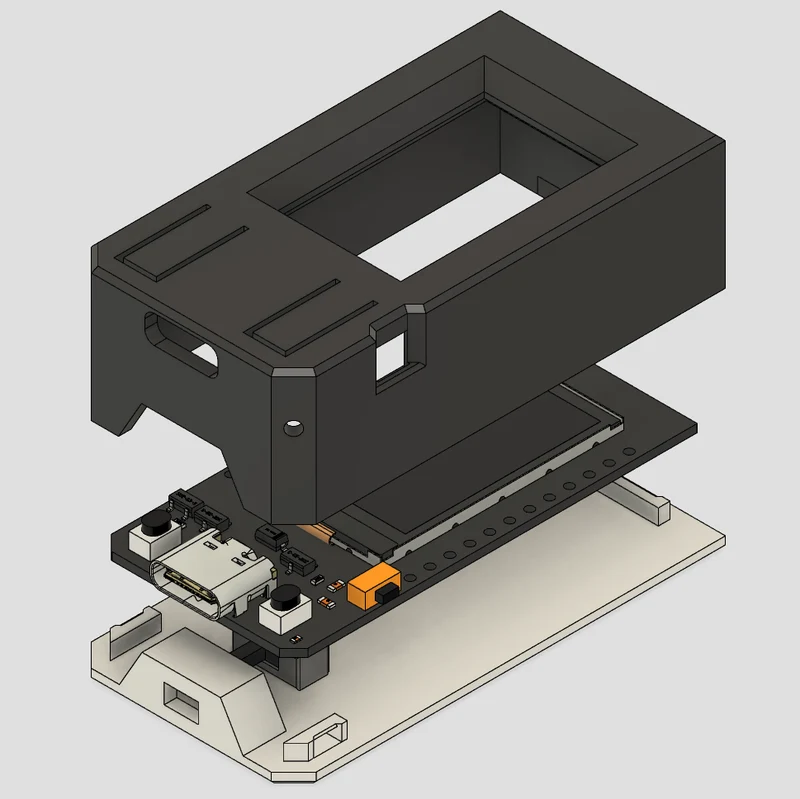

Аккуратно вставьте доску с другой стороны. Его удерживает встроенный зажим. При необходимости используйте плоский инструмент, чтобы осторожно подтолкнуть зажим снаружи.
Вставьте короткий кусок прозрачной нити диаметром 1,75 мм в отверстие индикатора заряда (световод).

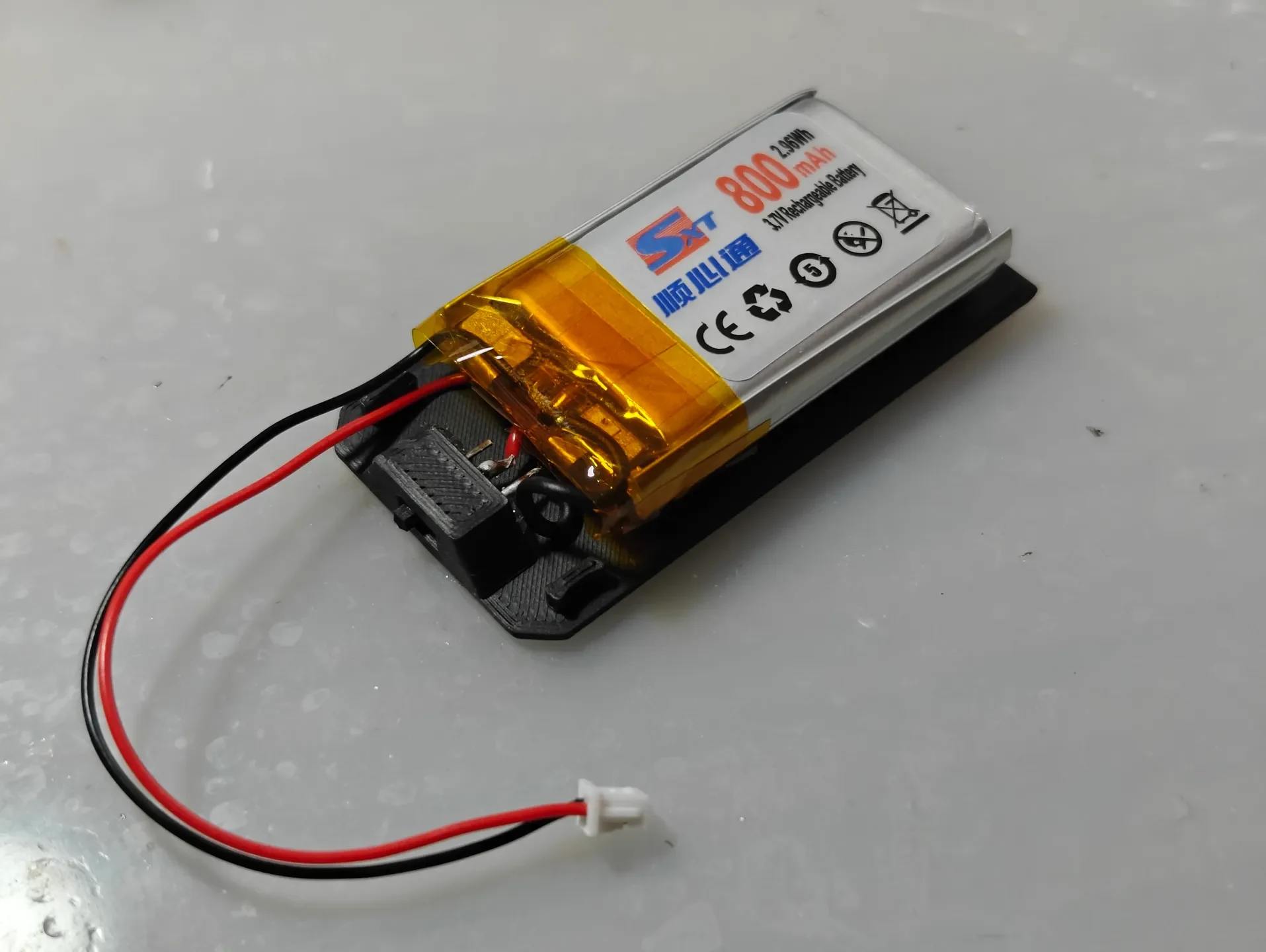

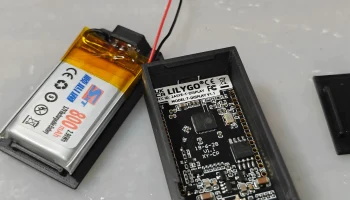

Вставьте переключатель SS12D00G3 в его слот. Закрепите его скотчем или горячим клеем, чтобы предотвратить случайное снятие.

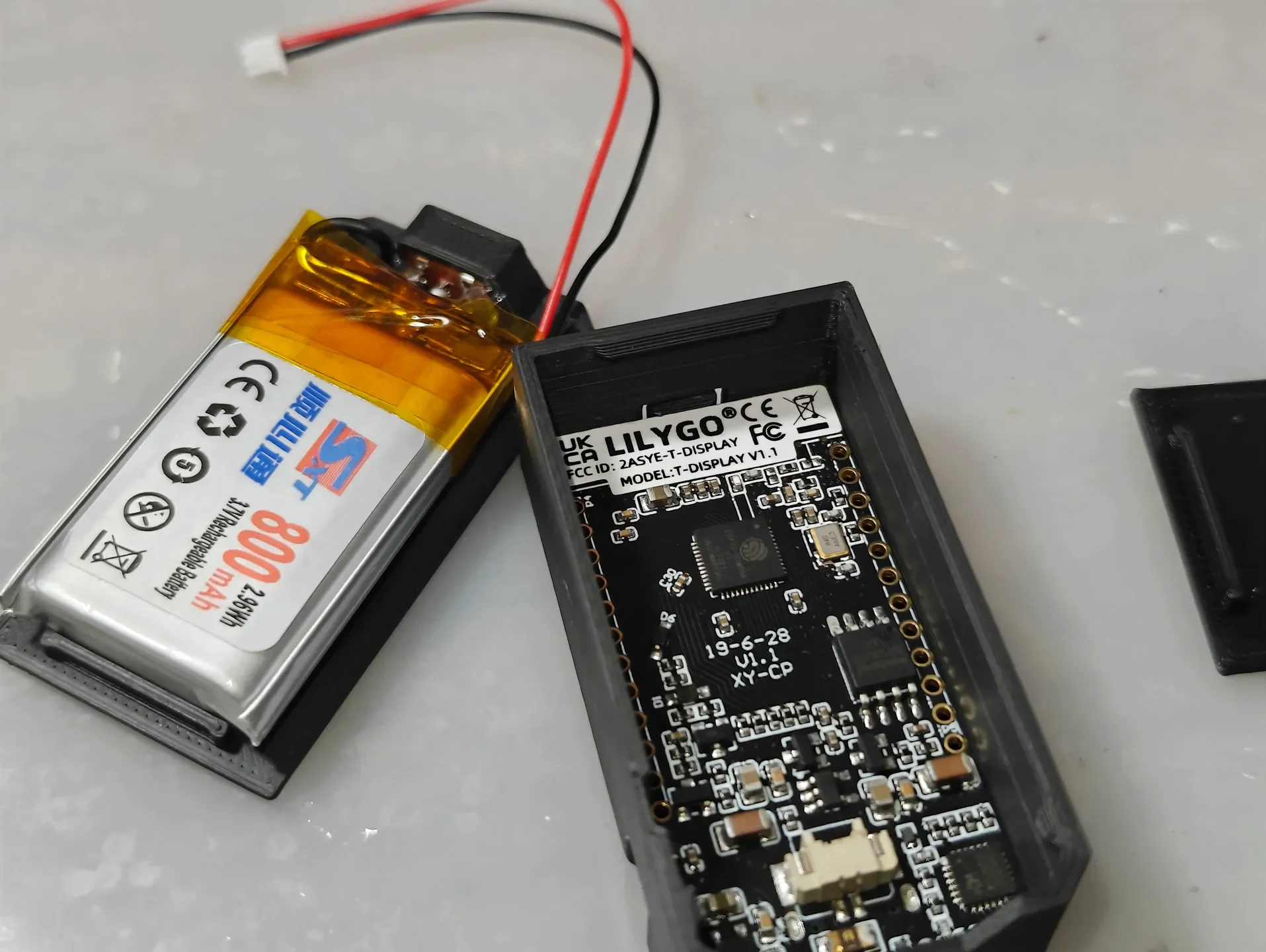

Закрепите аккумулятор двусторонним скотчем.
Для удобства закрепите крышку на основном корпусе, начиная с двух передних соединений.
