Джедайский голокрон (с шестеренками) - Звездные войны.......

Обновление от 31 августа 2022 г. — Я немного опередил себя, опубликовав этот ремикс без тестирования сборки (сделал свою из оригинала), поэтому, как только я распечатал его, я обнаружил, что шестерни достаточно легко вставить в первые три, но четвертая очень сложная, требующая осторожного расклинивания и маневрирования.

Я хочу решить эту проблему, добавив зазоры между зубами, чтобы они лучше скользили друг по другу. Даже простое отрезание нескольких слоев от нижней части зубов может обесп��чить лучший зазор.

При установке шестерен также было очень сложно совместить выемки, поэтому я собираюсь починить и этот элемент. Я буду держать вас в курсе.

Обновлена ​​часть углового окна x24, так как она была слишком велика. Уменьшил на 3%, и стало лучше, поэтому для вашего удобства я разбил его на 24 компактные части.

--------------------------------------------------------------------------------------------------

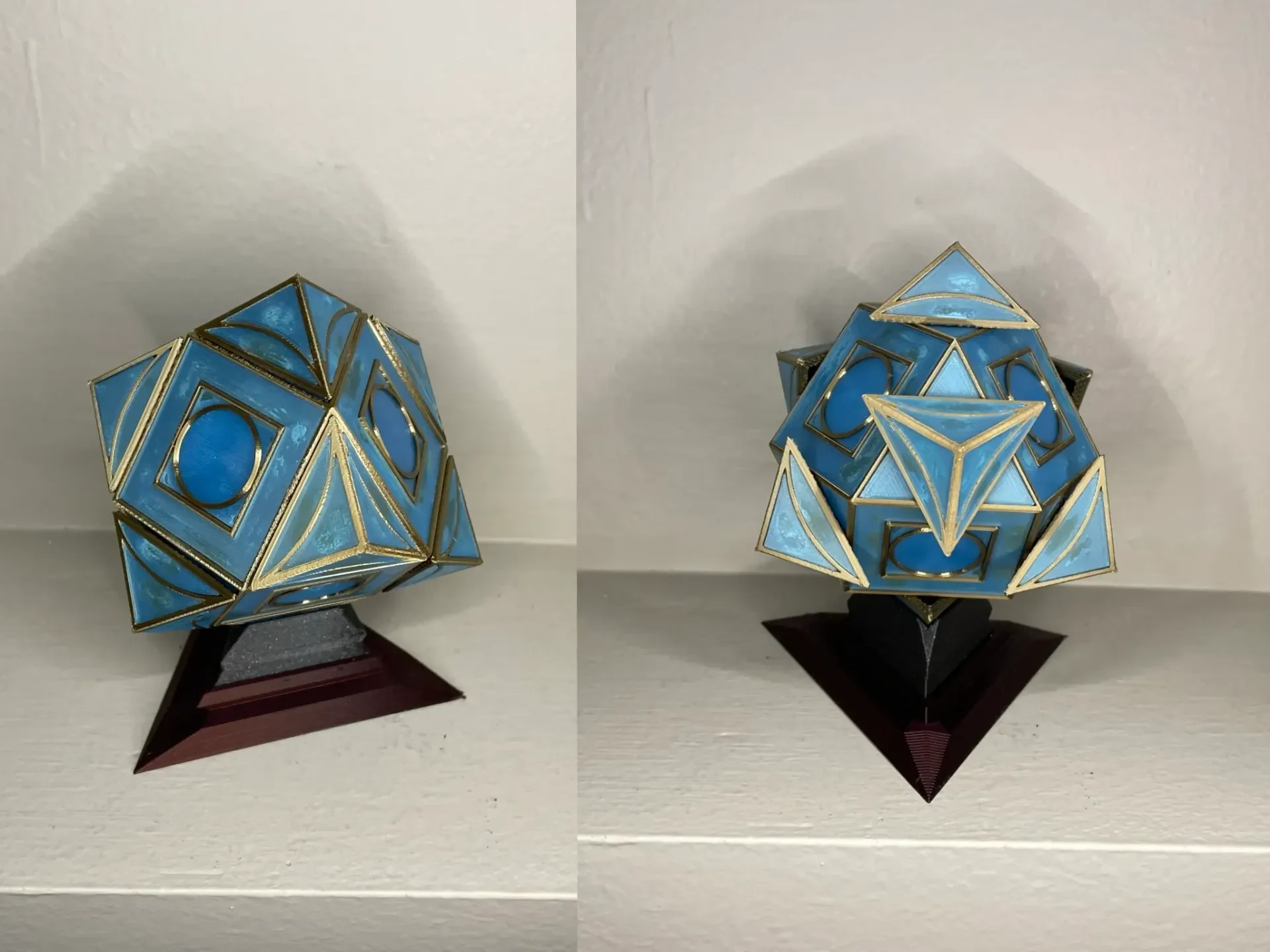

Вот голокрон с приводом, разработанный производителем реквизита Густаво Каналесом, который несколько лет назад разместил его на therpf.com и бесплатно поделился файлами на shapeways. Я построил модель, и она работала в основном хорошо, но было немного сложно вставить шестерни через небольшое отверстие, поэтому я решил переделать ее.

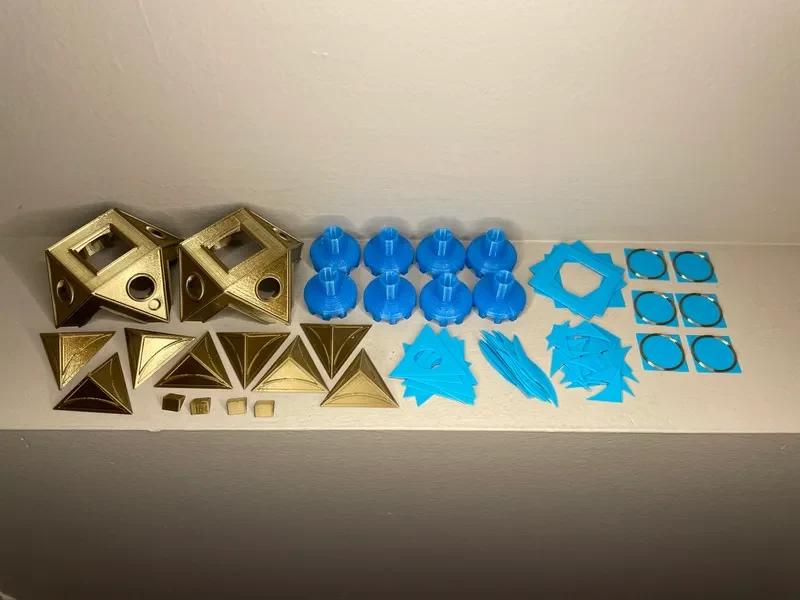

Ядро было разделено на две половины, чтобы шестерни можно было установить намного проще, и добавлены отдельные панели для печати окон синим цветом. Добавлен магнит (6x2 мм, нужно два), который помогает вращающимся углам оставаться на месте в закрытом состоянии, но при этом их не слишком сложно повернуть. Также отрегулированы углы, чтобы они печатались ровно, без опор.

Несколько советов:

Технически шестерни можно напечатать без опор, но из-за большого количества маленьких зубцов, прилипших к станине, может быть н��рвно задаваться вопросом, выйдет ли из строя, поэтому использование опор может быть обнадеживающим.
Мои оконные панели были сделаны из прозрачной нити, но я рекомендую использовать однотонную нить, чтобы клей не проступал.
Хорошо, в первый раз все было не так — это не шестерни А с одной стороны и шестерни Б с другой. Предполагается, что он будет чередующимся, поэтому, если посмотреть на один сердечник, половина шестерен будет установлена следующим образом:

А Б
Б А

Шестерни должны быть как бы заклинены так, чтобы их выемка была обращена к любой из трех точек треугольника.
Прежде чем приклеивать все, проверьте, чтобы все было правильно.
Используйте замену цвета для центральных окон. Вот руководство, объясняющее, как это работает, по крайней мере, с Prusaslicer: https://help.prusa3d.com/en/article/color-change_1687.
Я напечатал все на высоте слоя 0,15 мм.

Подставка для дисплея в комплекте.

Для золотых деталей я использовал PLA из искусственного золота CC3D. Синий цвет — прозрачный PLA цвета морской волны 3D Solutech.

Особая благодарность Густаво Каналесу за тяжелую работу и за то, что поделился этой потрясающей моделью!
