Контейнер для катушки с осушителем сверхбыстрого силикаге...
О

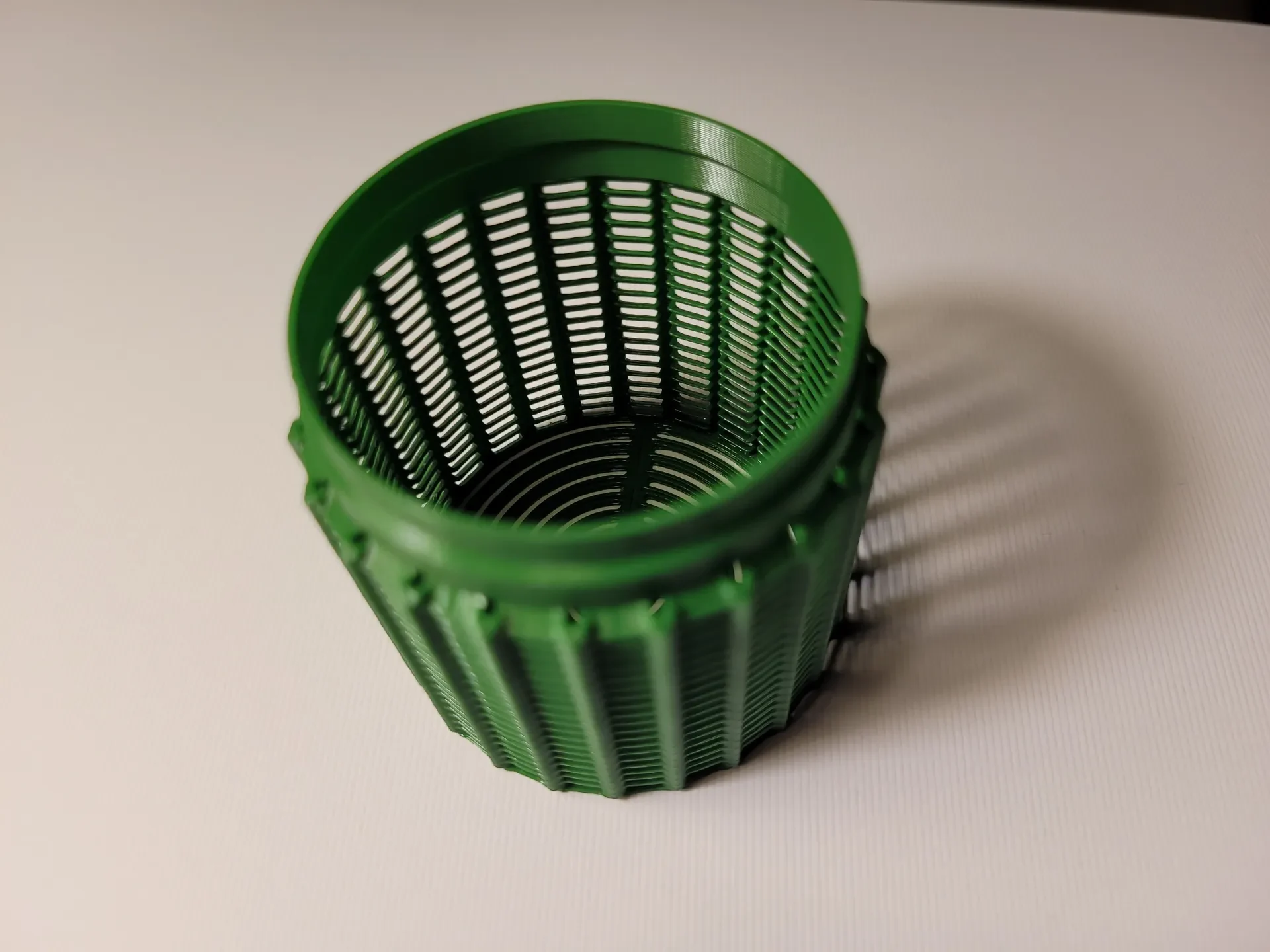

Мне очень нравится оригинальный контейнер для катушек из силикагеля от @gdrag. Однако я хотел достичь трех дополнительных целей:
Сделайте отпечаток спирали (вазы), чтобы сократить расход нити и времени.
Добавьте некоторое расстояние между боковыми отверстиями и внутренней стенкой катушки, чтобы улучшить циркуляцию воздуха.

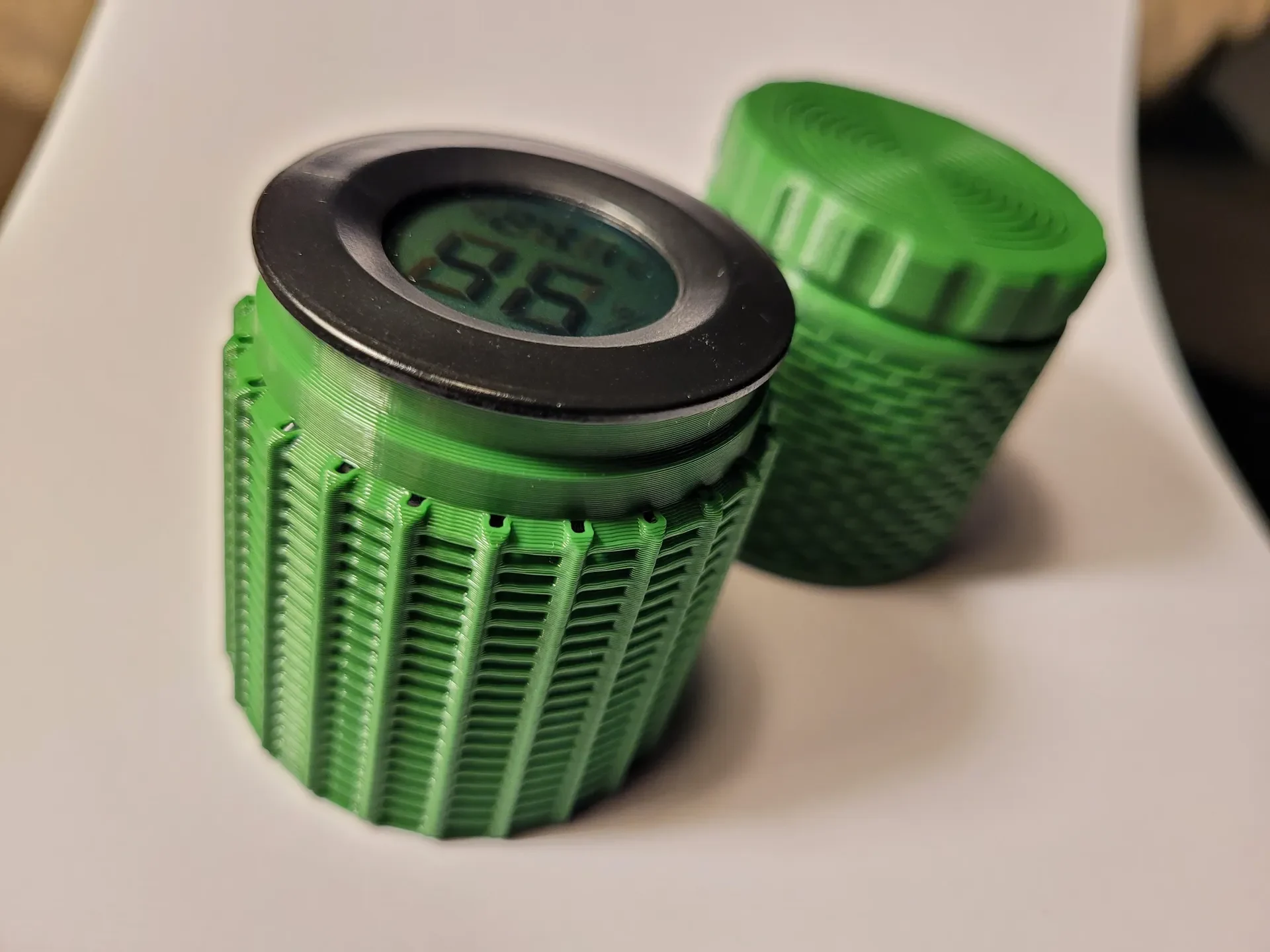

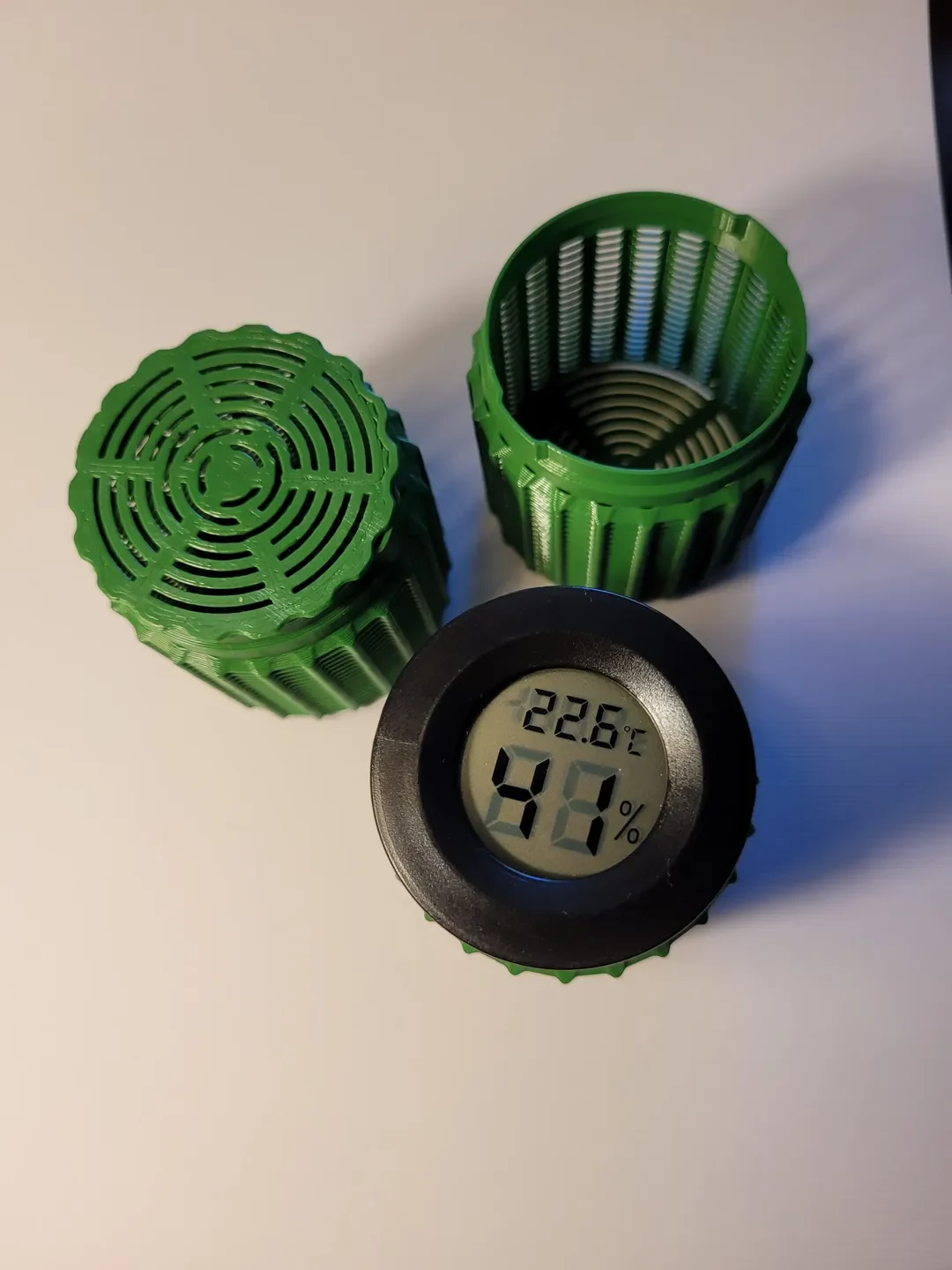

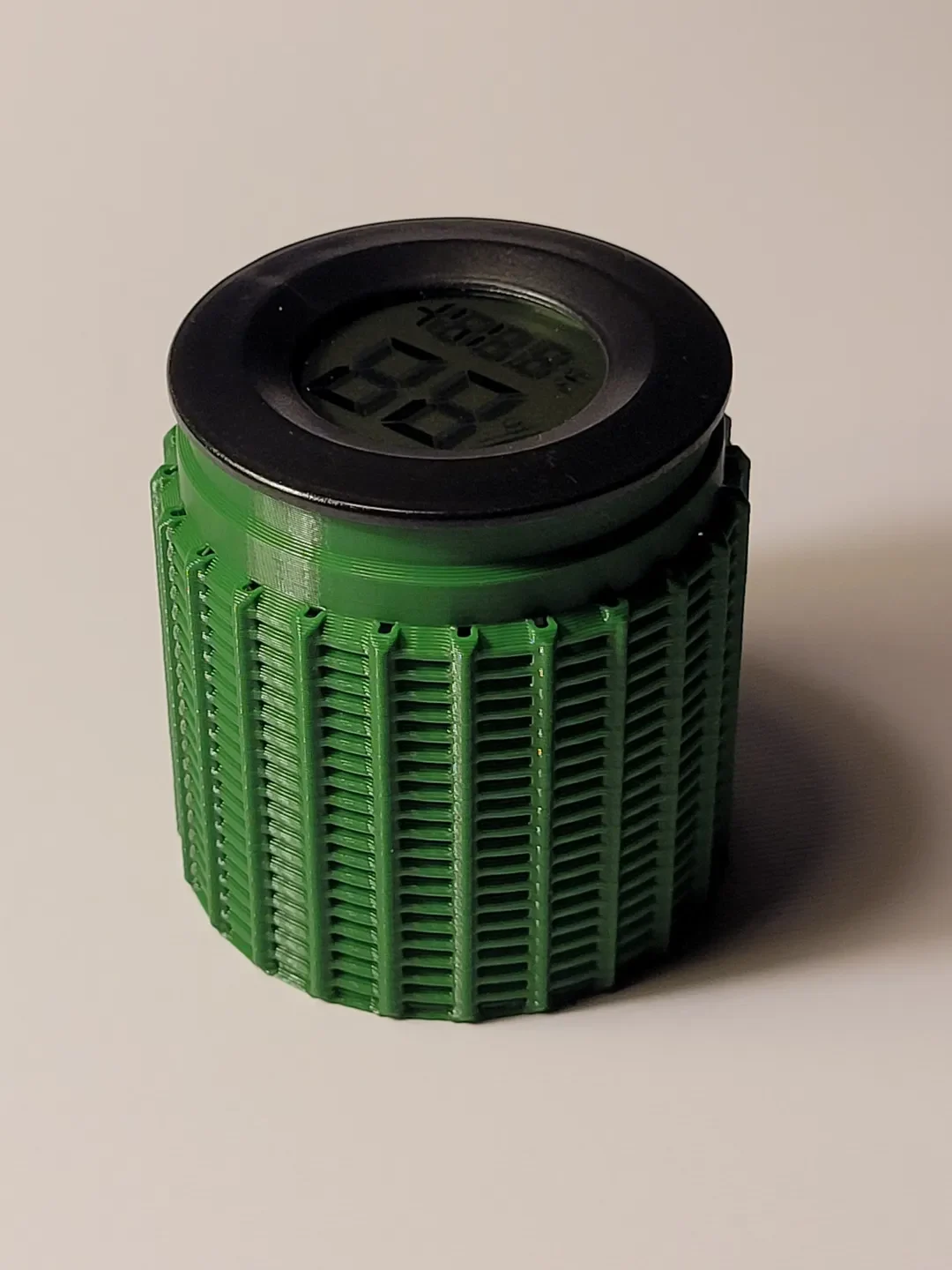

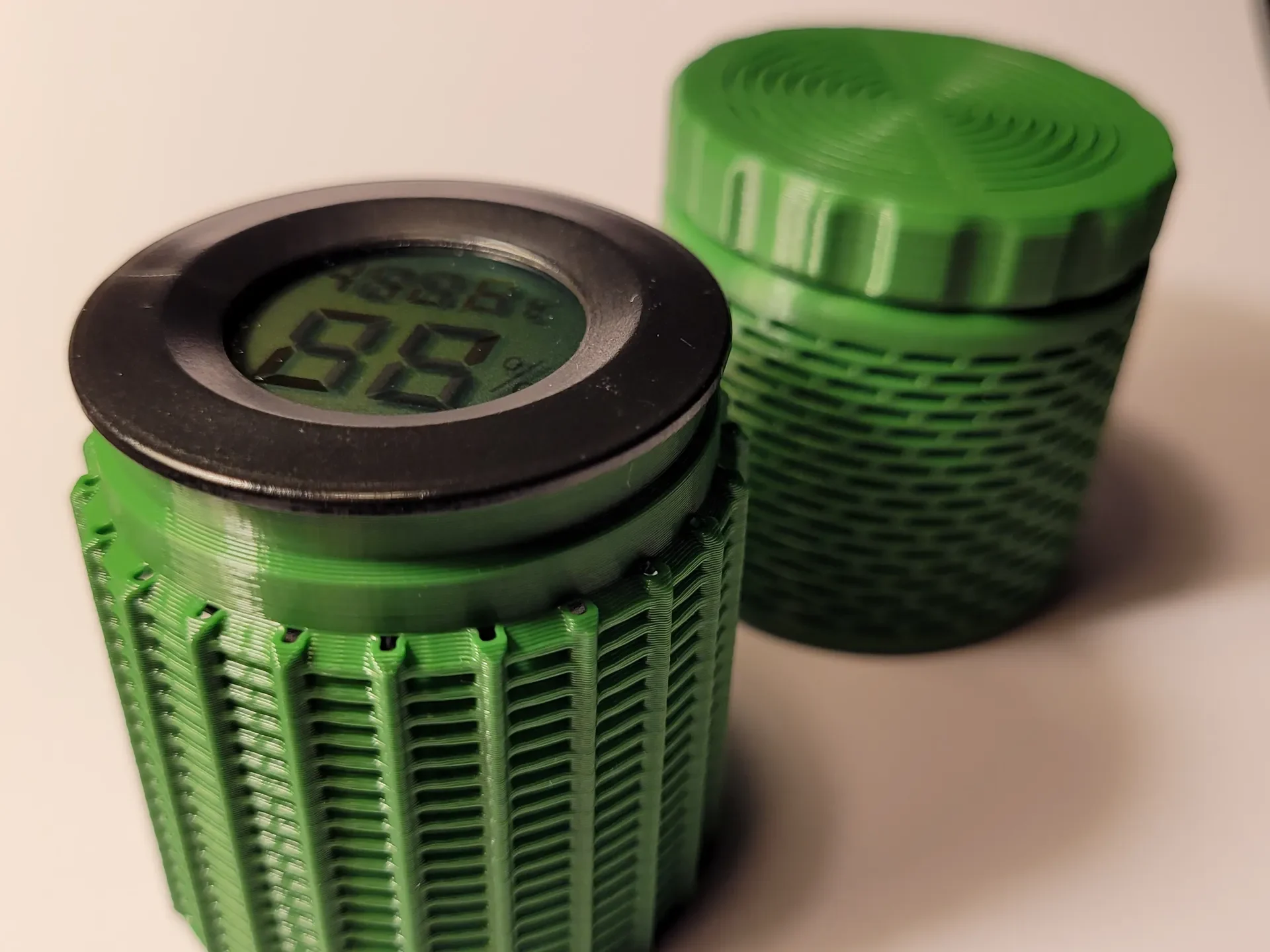

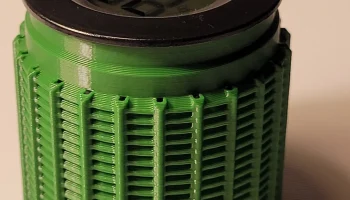

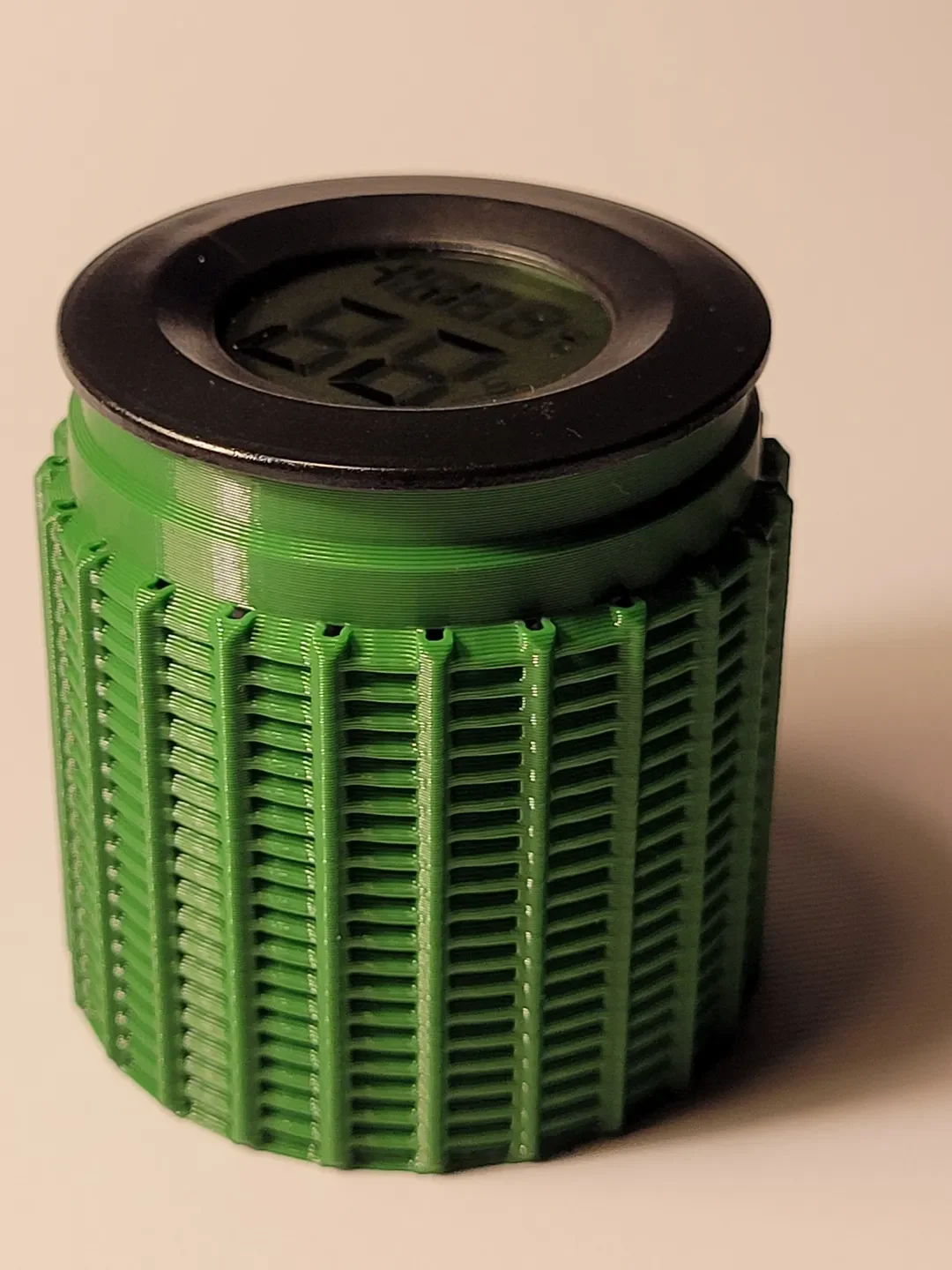

Используйте дешевый китайский гигрометр/термометр в качестве колпачка, чтобы я мог более или менее знать, удастся ли мне высушить нить.
Как распечатать:
отрегулируйте толщину дна до 1 мм
используйте режим спирали (вазы) (необязательно для крышки)
Я попробовал высоту слоя 0,25 мм (но думаю, подойдет все, что от 0,1 до 0,3).
Печать работает нормально для линий шириной 0,4-0,7, для более толстых линий — диаметр отверстий может быть слишком мал, и у вас могут возникнуть проблемы с закрытием контейнера крышкой или гигрометром. Сделайте один пробный отпечаток перед большой партией. Вы всегда можете попробовать «компенсацию XY» (не забудьте компенсировать только контейнер, а не крышку) в слайсере, но я не уверен, работает ли она в режиме вазы. Тем не менее до 0,8 у меня работает — просто очень туго.
Пользователи Куры:
Новая Cura (5.2) по умолчанию удаляет все нижние отверстия в спиральном режиме, поэтому после включения «Спирали» вам необходимо снять флажок с опции «Удалить все отверстия», чтобы снова включить отверстия в нижней части контейнера.
Я использовал Anycubic Mega (с измененной печатающей головкой и прошивкой Klipper), и он печатает примерно за 20 минут (короткая версия).
TODO:
(готово) Сделать разную высоту
(гото��о) Сделать легкую крышку на случай, если кто-то не захочет использовать гигрометр.
ИЗМЕНЕНИЯ:
13.07.2022.

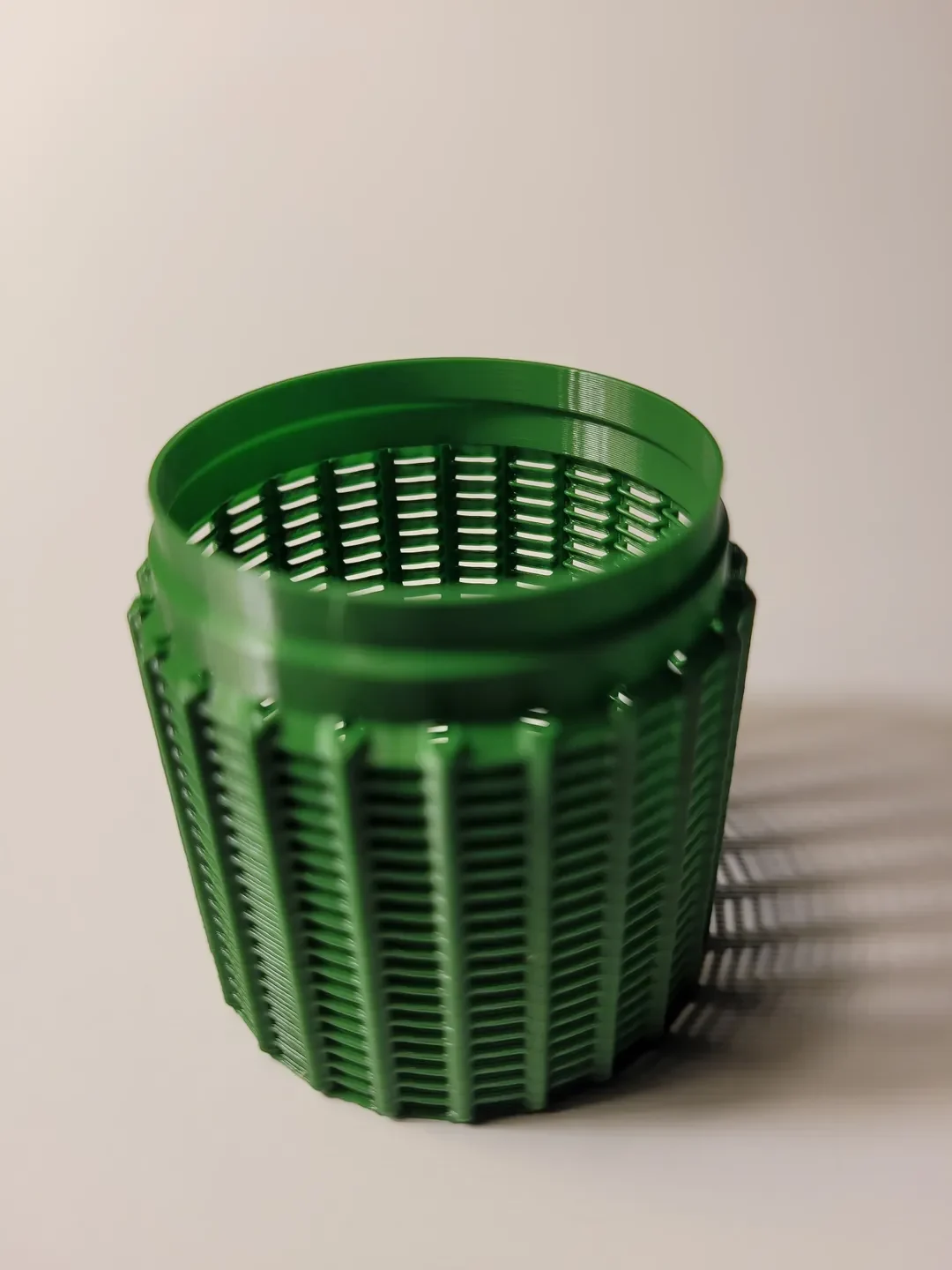

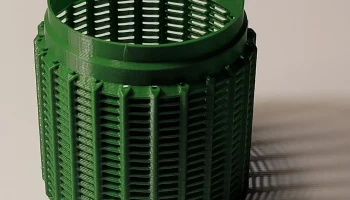

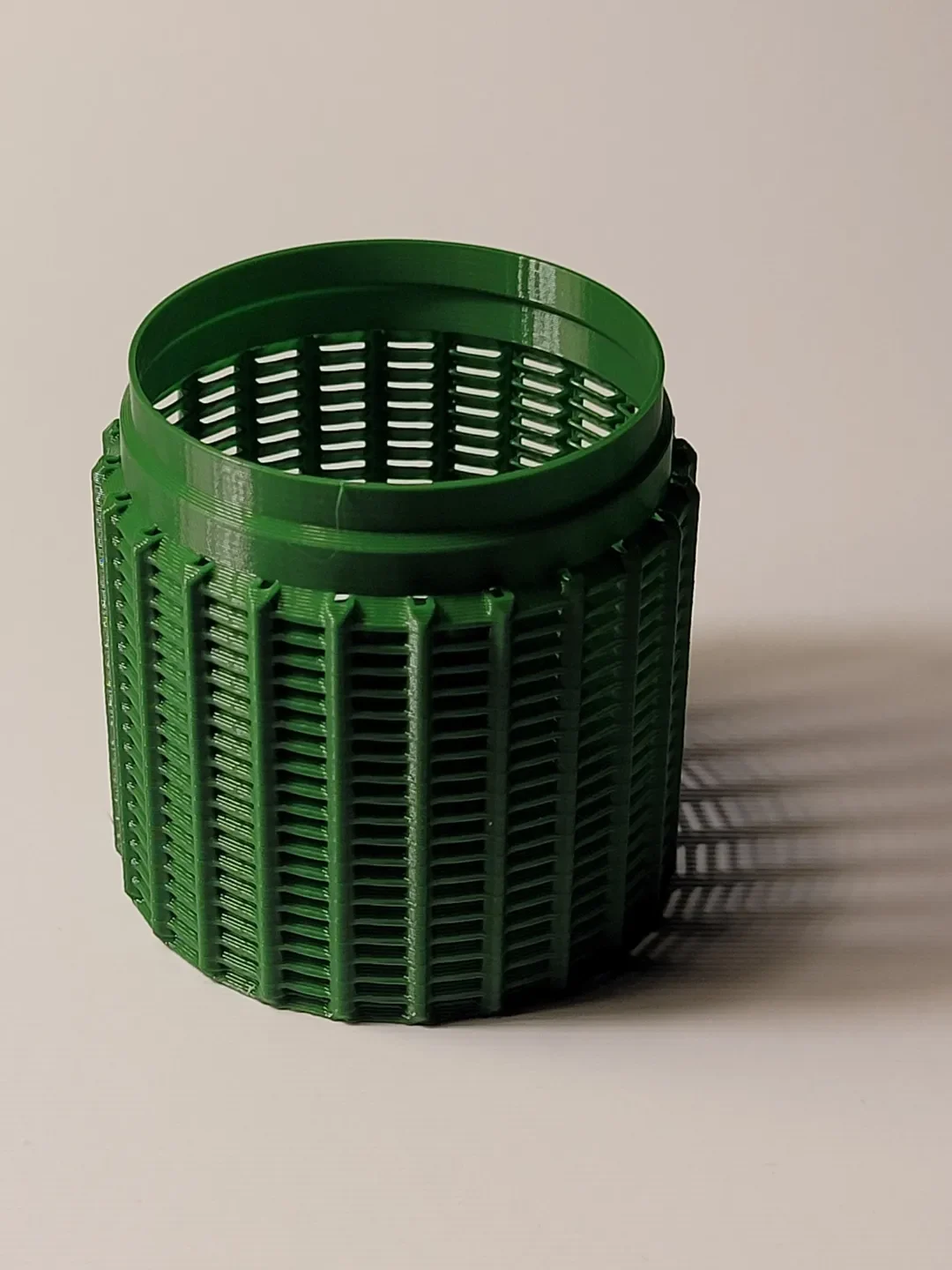

Переработанный контейнер:
Новый проект (но на основе предыдущей формы)
Незначительные изменения для улучшения печати
Два вкуса:
small_gap: отверстия на томе и внизу уже (1 мм), а толщина сегментов 2 мм.
big_gap: отверстия на томе и внизу стали шире (1,4 мм), а толщина сегментов — 2,5 мм.

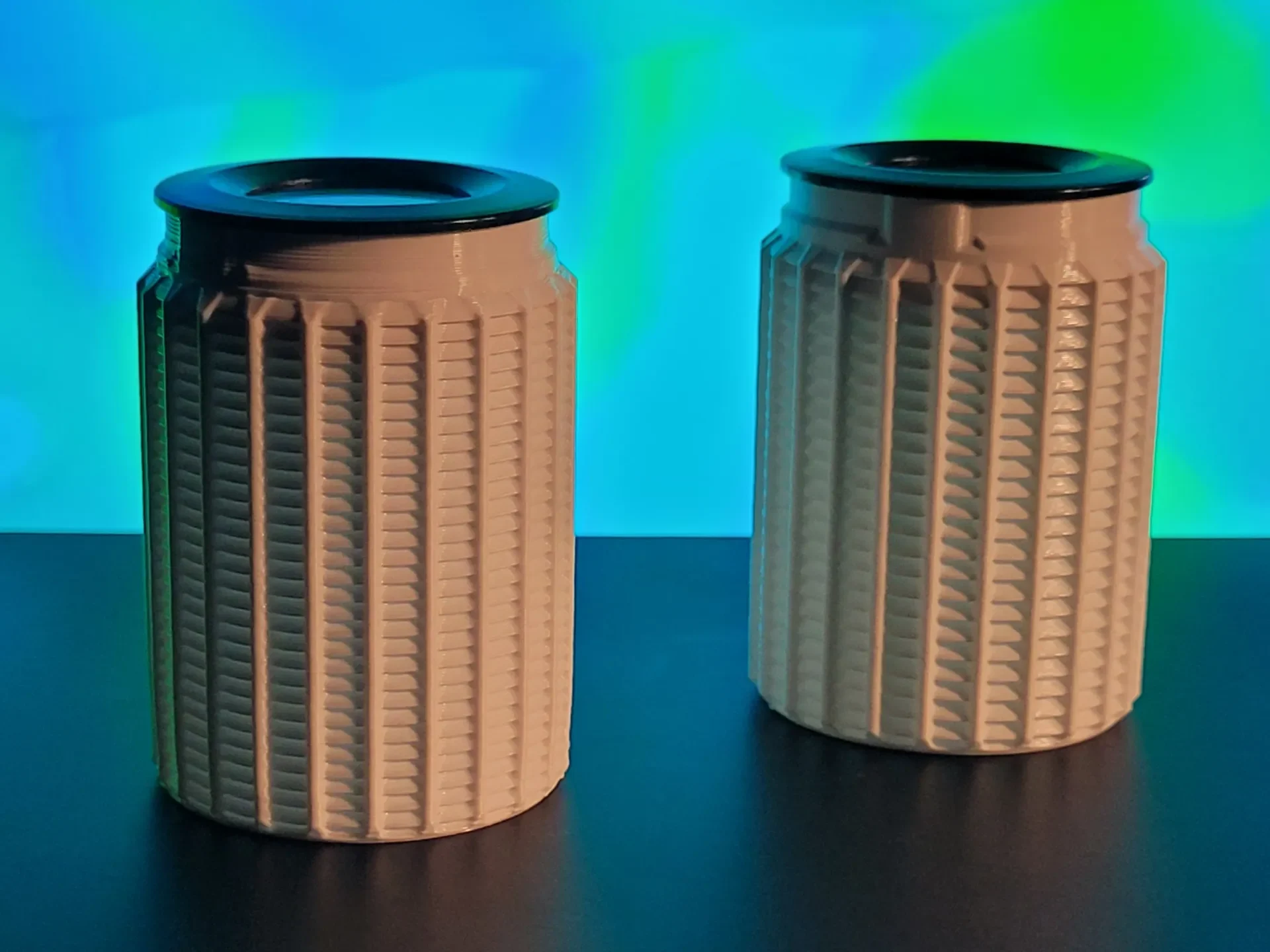

Три размера для каждого вкуса (50 мм, 70 мм, 100 мм).
12.04.2022.
Переработанный контейнер:
Добавлен маршрут для установки гигрометра.
В дизайн добавлены кривые, чтобы уменьшить острые углы и точки замедления. Теперь контейнер можно распечатать менее чем за 15 минут.
улучшенный рисунок нижней сетки

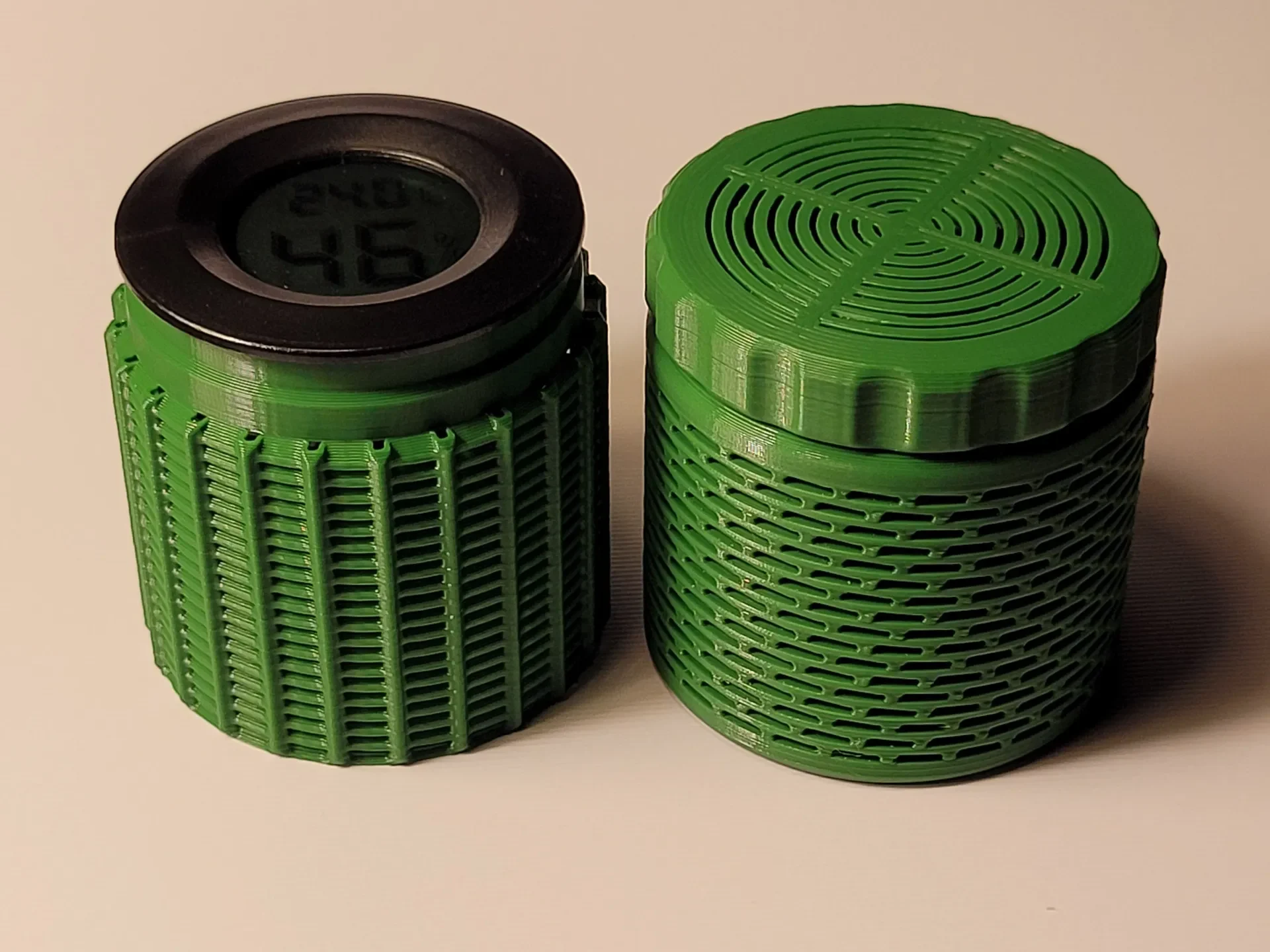

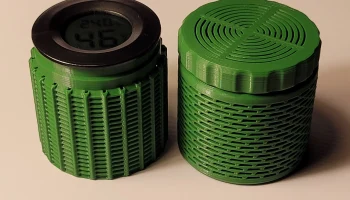

Добавлен колпачок, так что даже если у Вас нет гигрометра, Вы все равно можете использовать эту конструкцию.
11.04.2022.
Первоначальный дизайн
