Универсальное крепление для телефона на руль V2.........
Обзор

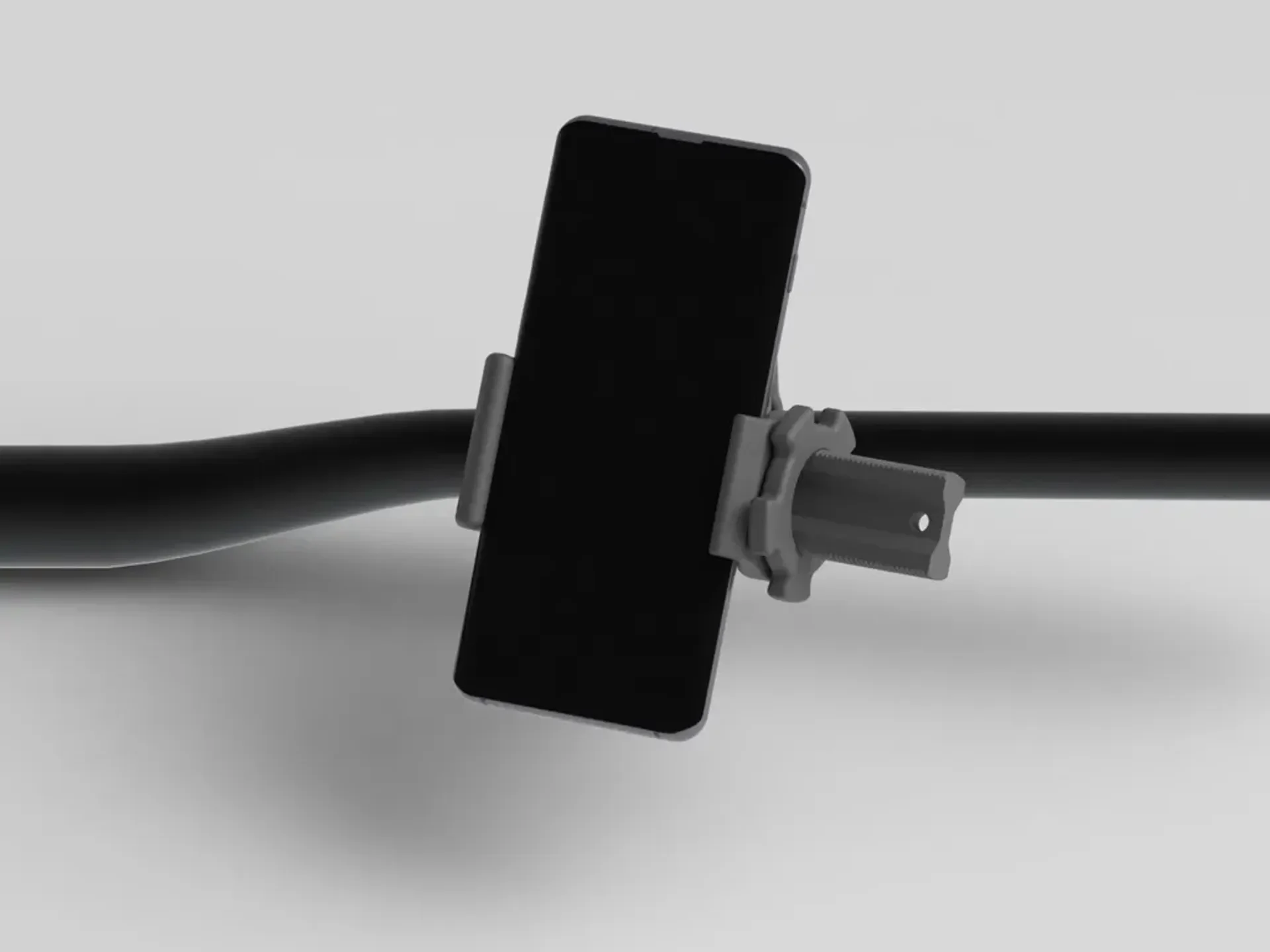

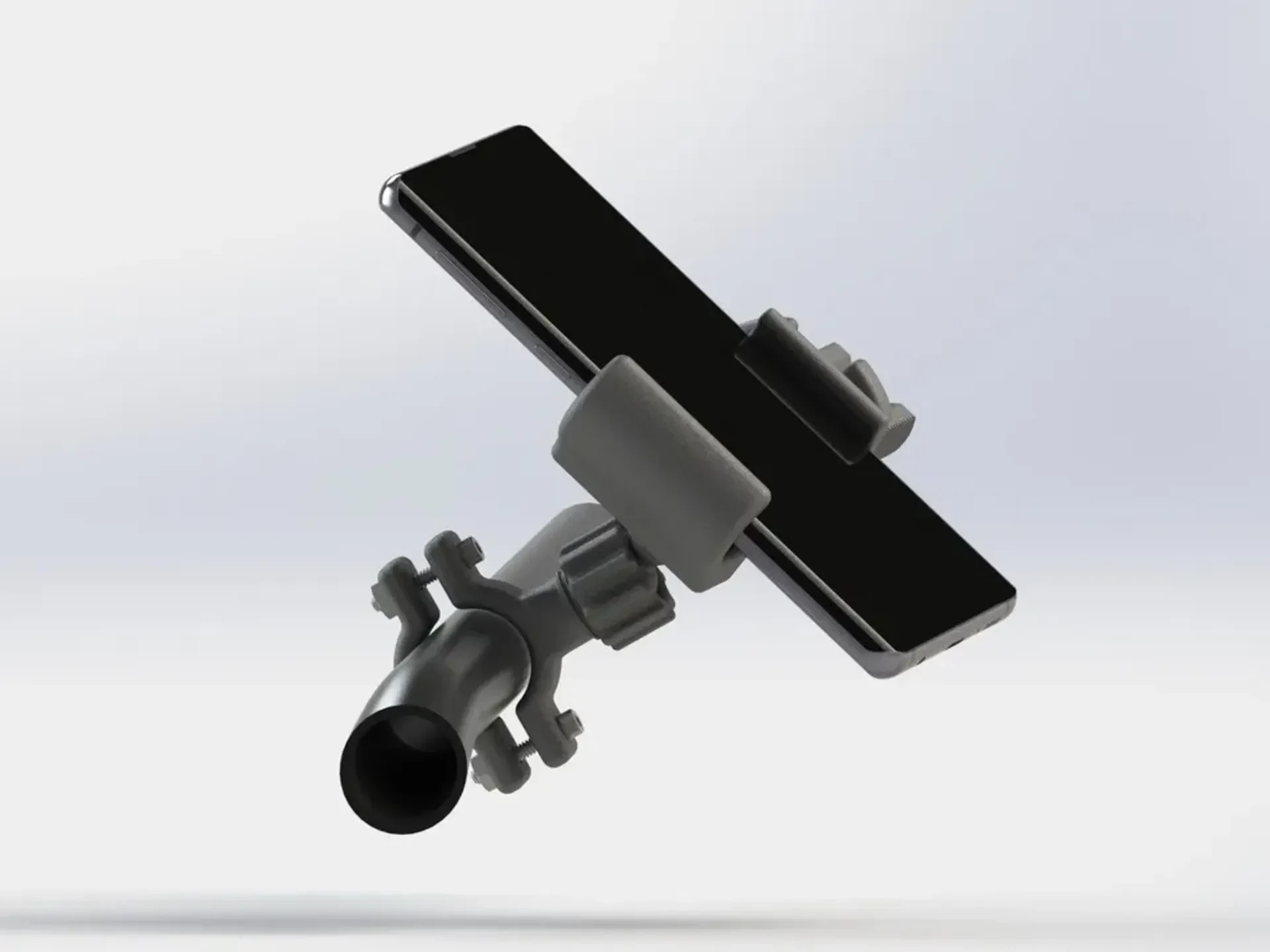

Это полностью регулируемое крепление для телефона с использованием шарового шарнира, совместимое с любым типом нити, требующее минимального поддерживающего материала и предназначенное для печати на любом 3D-принтере FDM.
Это крепление совместимо с вертикально установленными телефонами шириной от 5,72 см (2 ¼ дюйма) до 10,8 см (4 ¼ дюйма). Сюда входят как самые маленькие телефоны, такие как iPhone 13 mini, так и самые большие телефоны, такие как Samsung Galaxy S22 Ultra, с чехлом.
Крепление можно прикрепить к цилиндрической штанге диаметром от 0,8 до 1 ¼ дюйма, которую можно найти на велосипедах, скутерах, мотоциклах, снегоходах, гидроциклах, квадроциклах и т. д., с помощью двух болтов и гаек №6, №8 или М4.
Застежку-молнию или нить можно прикрепить к рулю, используя отверстие сбоку. Это отверстие было добавлено в качестве защитной сетки, чтобы предотвратить повреждение телефона в случае сбоя.
В зависимости от вашего применения вам, возможно, придется увеличить заполнение и периметр (стены). Например, если вы собираетесь использовать это на городском велосипеде, текущие настройки вас устроят. Но если вы собираетесь использовать его на гидроцикле или горном велосипеде, вам следует подумать об усилении подушечек, особенно мячовой части.
Обновления:
2022-07-17
Основываясь на полученных отзывах, я решил перепроектировать детали, чтобы сделать их более долговечными. Основными улучшениями являются увеличенная площадь поперечного сечения и удаленная область горловины шаровой части. Соединительная гайка, C-образный зажим и раструбное соединение также были увеличены, чтобы соответствовать шару. Незначительные улучшения включают удаление галтелей, которые контактировали с опорной пластиной принтера, и увелич��ние угла уклона до 60° для улучшения качества печати. Радиусы галтели шарнирной гайки также были уменьшены, чтобы улучшить сцепление и облегчить крепление.
Настройки печати
Поддерживает: только для гнезда, C-образного зажима и основного держателя.
Угол свеса опоры: 70° (порог свеса 20°)
Разрешение: 0,15
Заполнение: 30 % (60 % для шаровой части)
Шаблон заполнения: Кубическое подразделение / Адаптивное кубическое
Количество периметров (стен): 3 (6 для шаровой части)
Нить: PETG, PLA, ABS или ASA.
Примечания:
Я рекомендую использовать PETG вместо ABS и ASA, поскольку он имеет более высокую прочность. Если вы планируете использовать это крепление ��а водном мотоцикле, квадроцикле, снегоходе, мотоцикле или горном велосипеде, я настоятельно рекомендую распечатать шаровую часть из PLA из-за его высокой прочности по сравнению со всеми другими распространенными нитями. Кроме того, я рекомендую привязать основное крепление к рулю с помощью застежки-молнии или аналогичного средства через отверстие, расположенное сбоку детали.
Опоры требуются только для деталей гнезда, C-образного зажима и основного держателя с углом свеса опоры 70° (порог свеса 20°). Наиболее оптимальная ориентация каждой детали показана на одном из изображений выше.
Пост-печать
Снимите опору с частей гнезда, C-образного зажима и основного держателя. Основной держатель будет сложнее всего очистить. Поначалу нить может показаться тугой, попробуйте несколько раз полностью затянуть и ослабить две напечатанные на 3D-принтере застежки. Этот процесс по существу отшлифовает нити и сделает их более гладкими. Возможно, вам придется отрегулировать масштаб некоторых деталей, чтобы они лучше подходили в зависимости от точности 3D-принтера и нити.
Сборка
Прикрепите крепление к рулю с помощью двух креплений, мы рекомендуем использовать болты и гайки №6 или №8.

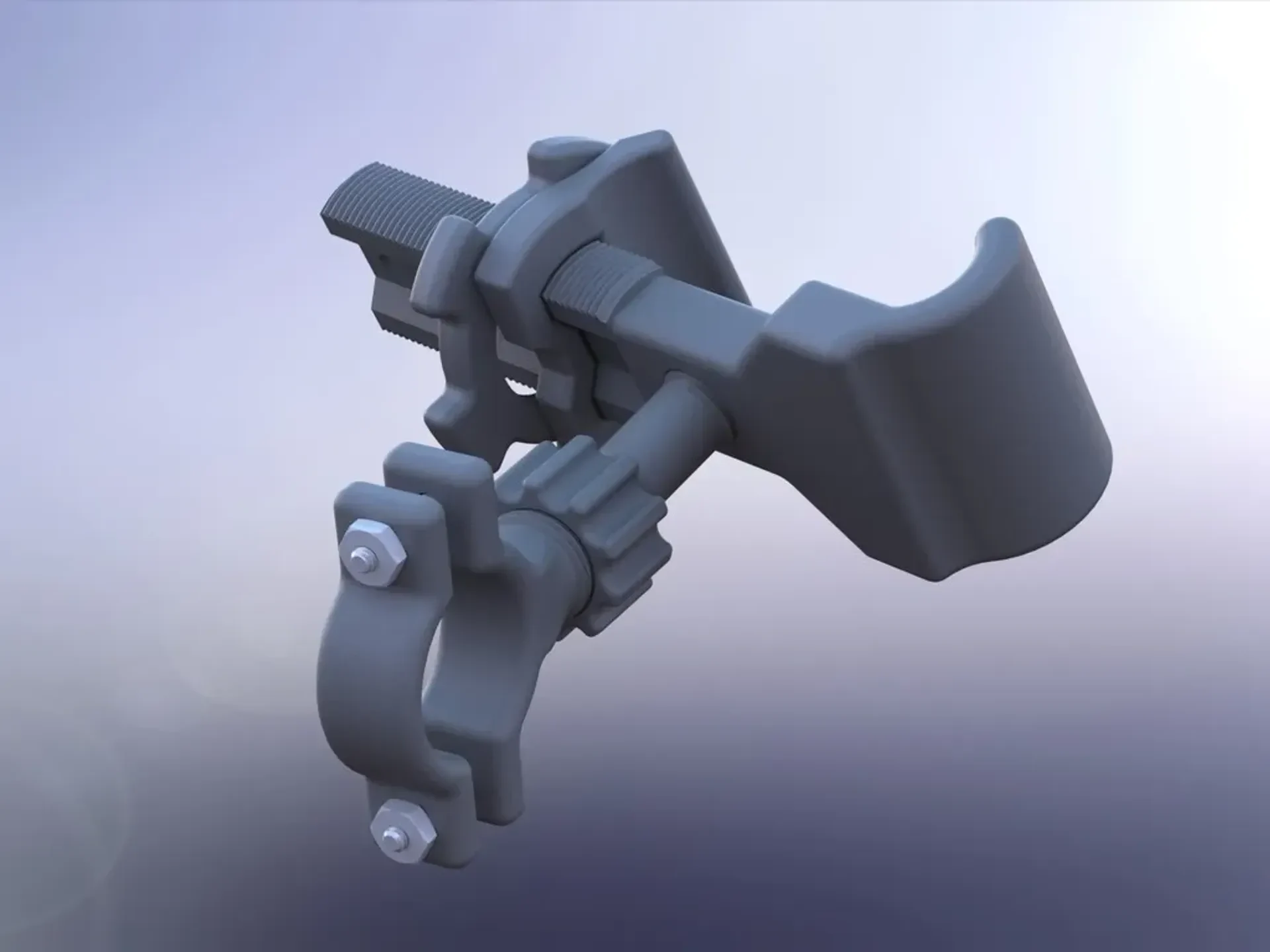

Угол крепления регулируется посредством шарового шарнира путем ослабления соединительной гайки. Как только положение крепления станет оптимальным, затяните соединительную гайку, чтобы удерживать ее в этом положении.
Вставьте телефон в крепление между двумя зажимами, а затем затяните гайку, чтобы зафиксировать телефон на месте.
Предупреждение
В настоящее время не существует решения для противодействия эффекту ослабления, вызванного вибрациями, и не было зарегистрировано ни одного инцидента. Я настоятельно рекомендую затягивать гайки перед каждым использованием. Воспользуйтесь преимуществами функции защиты, описанной ранее. Наконец, на случай сбоя используйте приличный чехол для телефона. Если у вас возникнут какие-либо проблемы или есть улучшения в дизайне, пожалуйста, приходите
