Представление кристаллов светового меча Энакина Скайуокер...

Вот забавный, но более масштабный проект по созданию открывающегося светового меча. Большинство частей, которые я использовал для создания этой версии, были модифицированы другими дизайнерами, в основном CaseStudyno8. Также из ремикса эмиттера Догберта и ремикса timmy_d3.

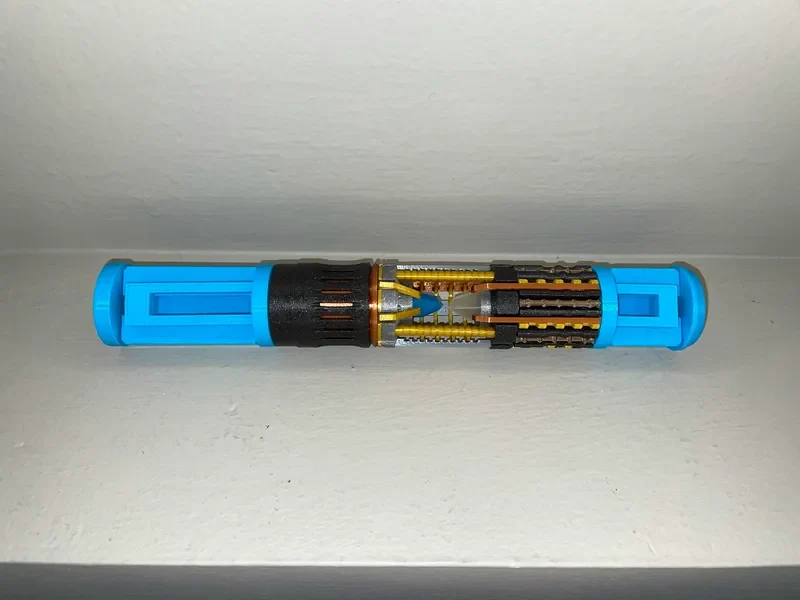

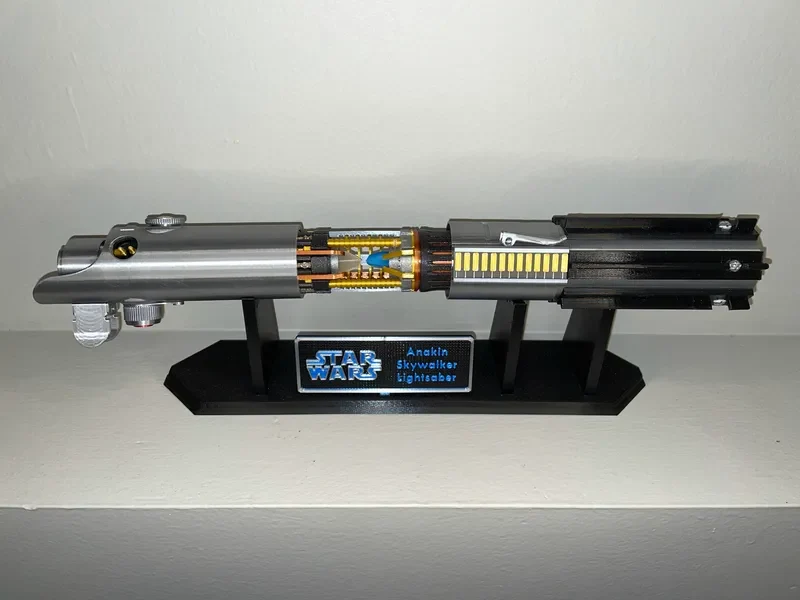

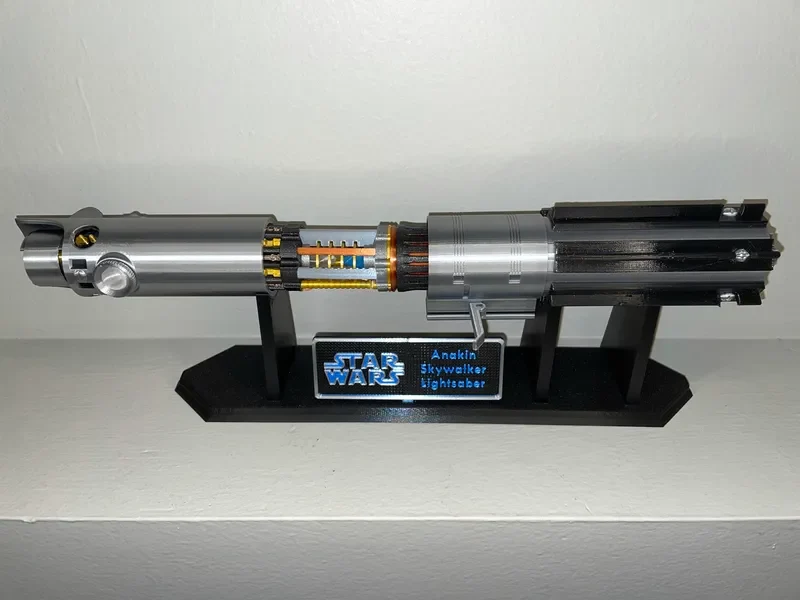

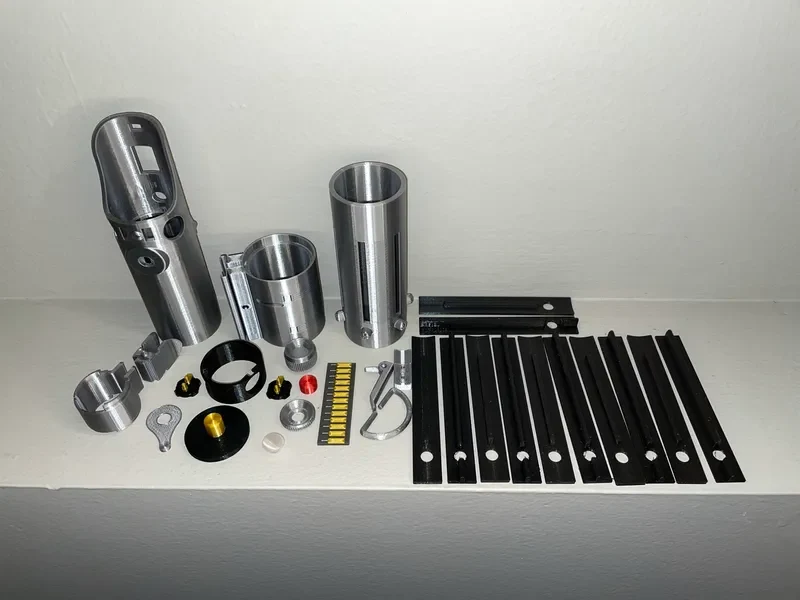

Он имеет конструкцию хрустальной камеры, которая открывается, когда сабля открывается. Он имеет систему скользящих направляющих, позволяющую надежно разъединять концы рукояти. Для удержания в закрытом состоянии используются магниты 8х3 мм. Внутренние детали не являются обязательными, поэтому в комплект входят цельные версии частей рукояти, если вам просто нужна обычная сабля.

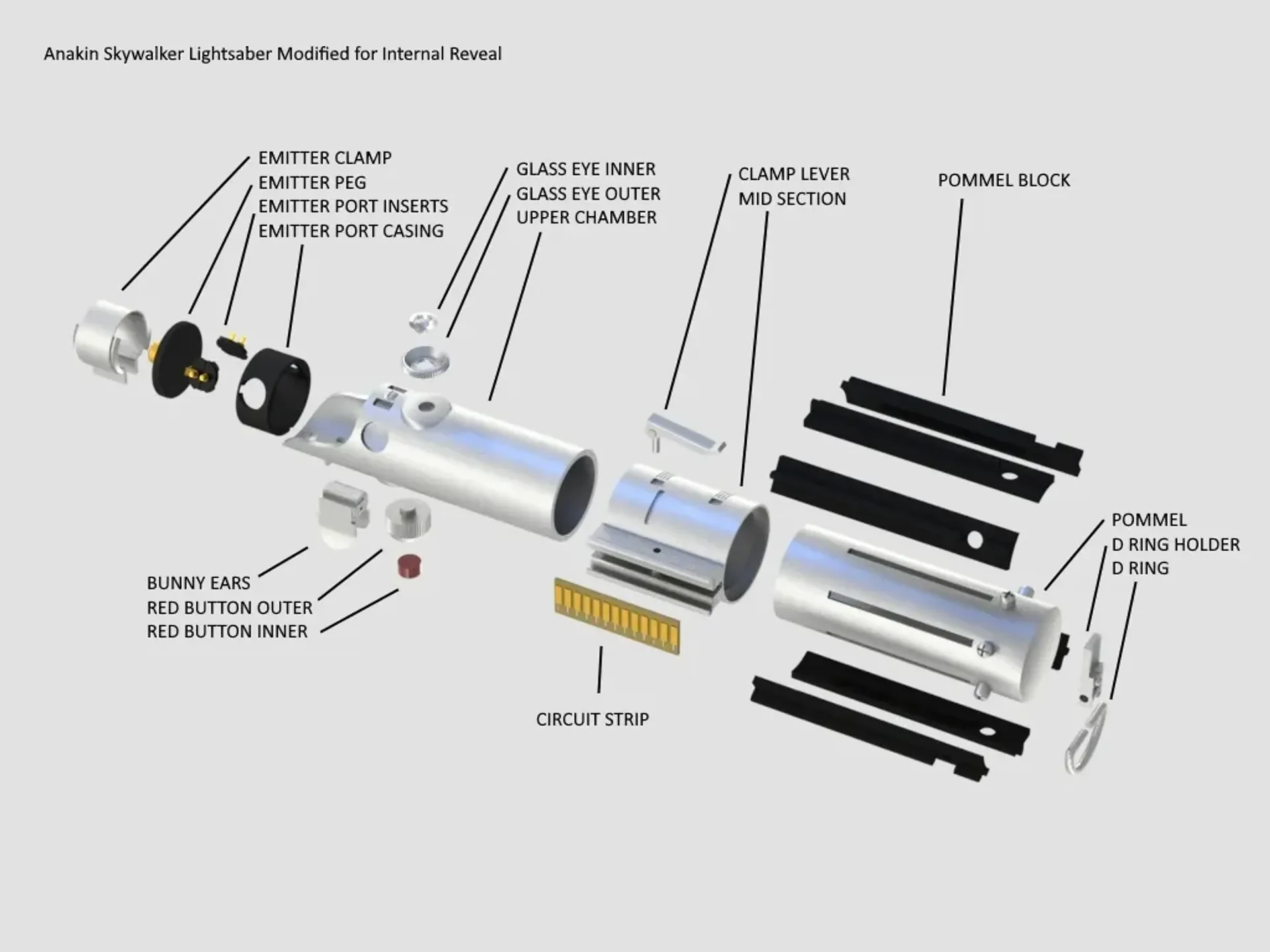

Порты эмиттера — работают с корпусом порта эмиттера. Приклейте на место после вставки корпуса.

Используйте опоры по мере необходимости.

Добавлен новый зажимной рычаг, разработанный VanessaE для улучшения печати. Файл называется «Доработка рычага зажима».

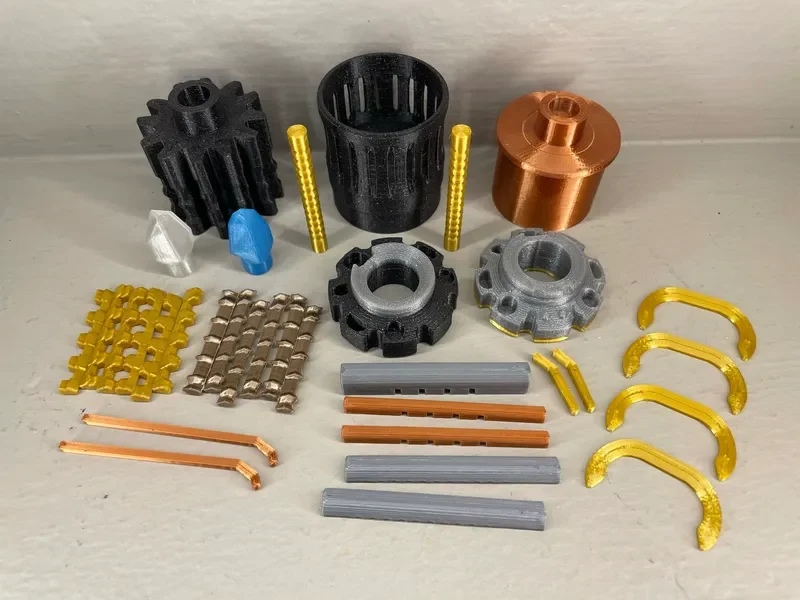

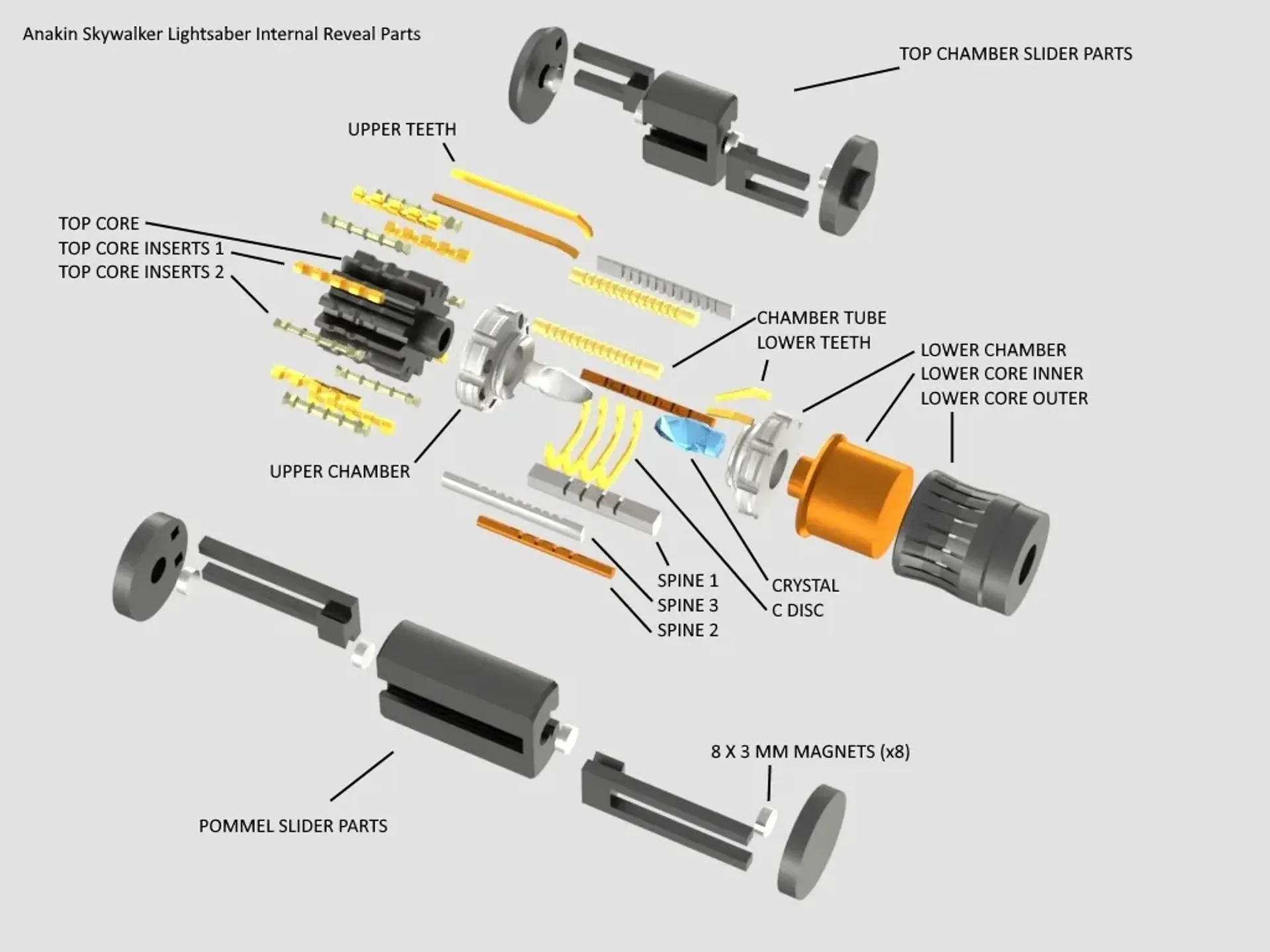

Внутренняя сборка:

Сборка может оказаться утомительной, поэтому наберитесь терпения.
Магниты не обязательны, если вы просто хотите отобразить это.
Используйте поля и подставку для мелких деталей.
Прежде чем приступать к склеиванию, проверьте все на соответствие.

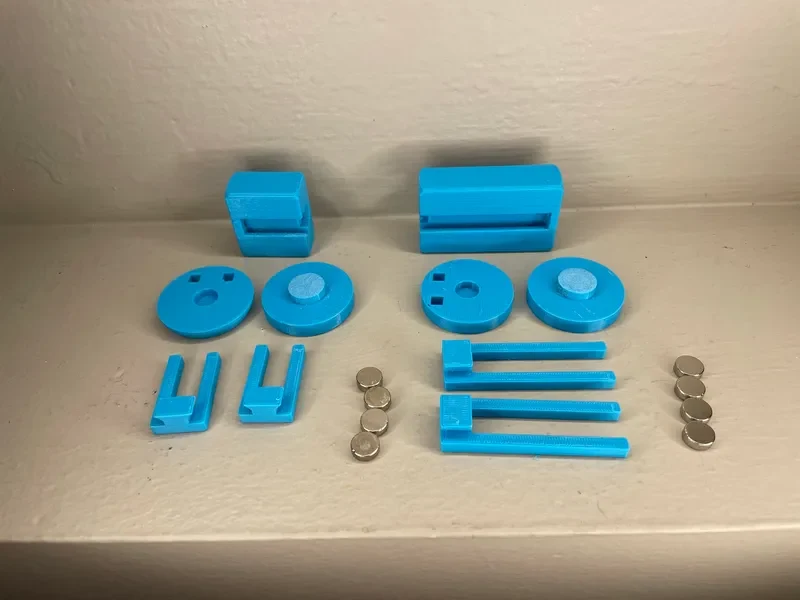

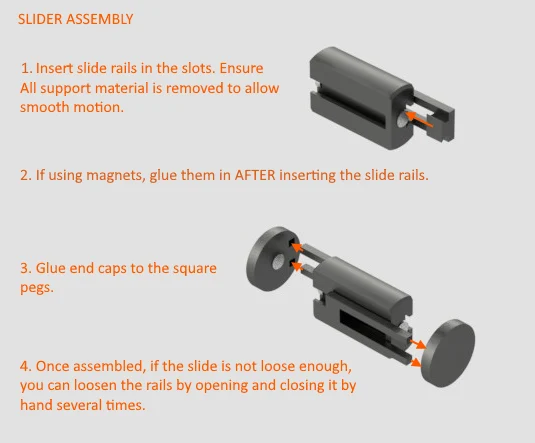

Распечатайте ядра ползунков так, чтобы их прорези были горизонтальными, и используйте опоры. Обязательно полностью снимите опоры, чтобы направляющие могли свободно перемещаться.
Будьте очень осторожны при приклеивании внутреннего узла к нижней и верхней секциям рукояти, чтобы не приклеить движущиеся части. Не используйте слишком много клея (при необходимости вы можете добавить еще, но не можете забрать его ��братно) и держите его подальше от краев, чтобы предотвратить прилипание к стенам при входе.
Хотите, чтобы он загорелся? VanessaE превратила это в фантастическую световую экспозицию:
https://www.prusaprinters.org/prints/155451-anakin-skywalker-lightsaber-crystal-reveal-with-li

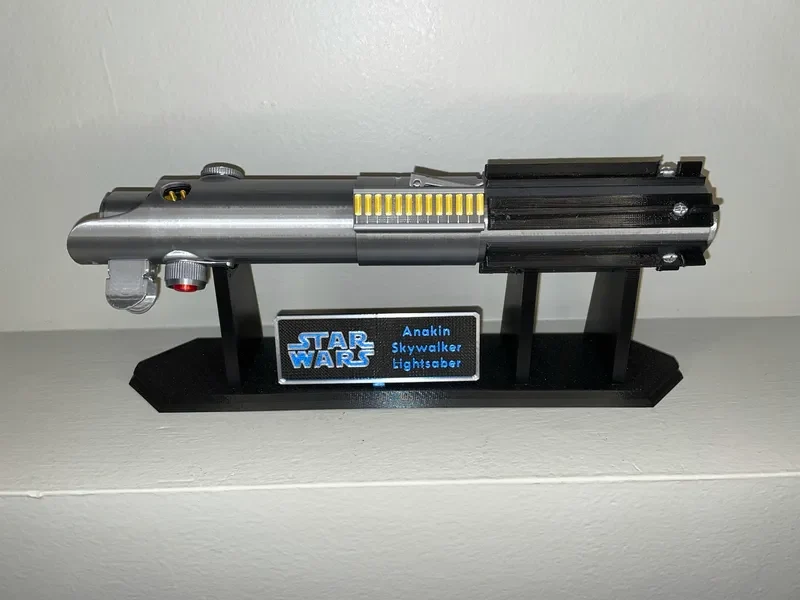

Подставка для дисплея в комплекте. Основание очень длинное, поэтому, если оно не помещается на печатной платформе по диагонали, для принтеров меньшего размера имеется разделенное основание. Используйте изменение/замену цвета для тега.

Вот руководство, объясняющее, как работает замена цвета, по крайней мере, с помощью Prusaslicer: https://help.prusa3d.com/en/article/color-change_1687

Пользователь Thingiverse balasizsolti снял отличное видео о печати и сборке этой модели: https://youtu.be/l8AHSXimNM8

Вот отличное руководство для тех, кто ищет подробную информацию о реквизите для фильма: http://wannawanga.com/wp-content/uploads/2018/01/SW_Lightsaber_Guide.pdf.

Обновление от 6 февраля 2022 г. Исправлен внешний нижний сердечник, чтобы в нем не было недостающих слоев из-за того, что он слишком тонкий, и обновлен внутренний нижний сердечник, чтобы он соответствовал новому диаметру. Оба имеют v2 в названии.
