Изготовленный на заказ дозатор капсул Nespresso.........

Вдохновленный коммерческими продуктами и собственными решениями, я решил спроектировать и напечатать свою собственную версию дозатора капсул Nespresso. Разработчики хотели, чтобы на него было приятно смотреть, он был функциональным и простым одновременно. То, что вы видите здесь, это то, что я придумал.

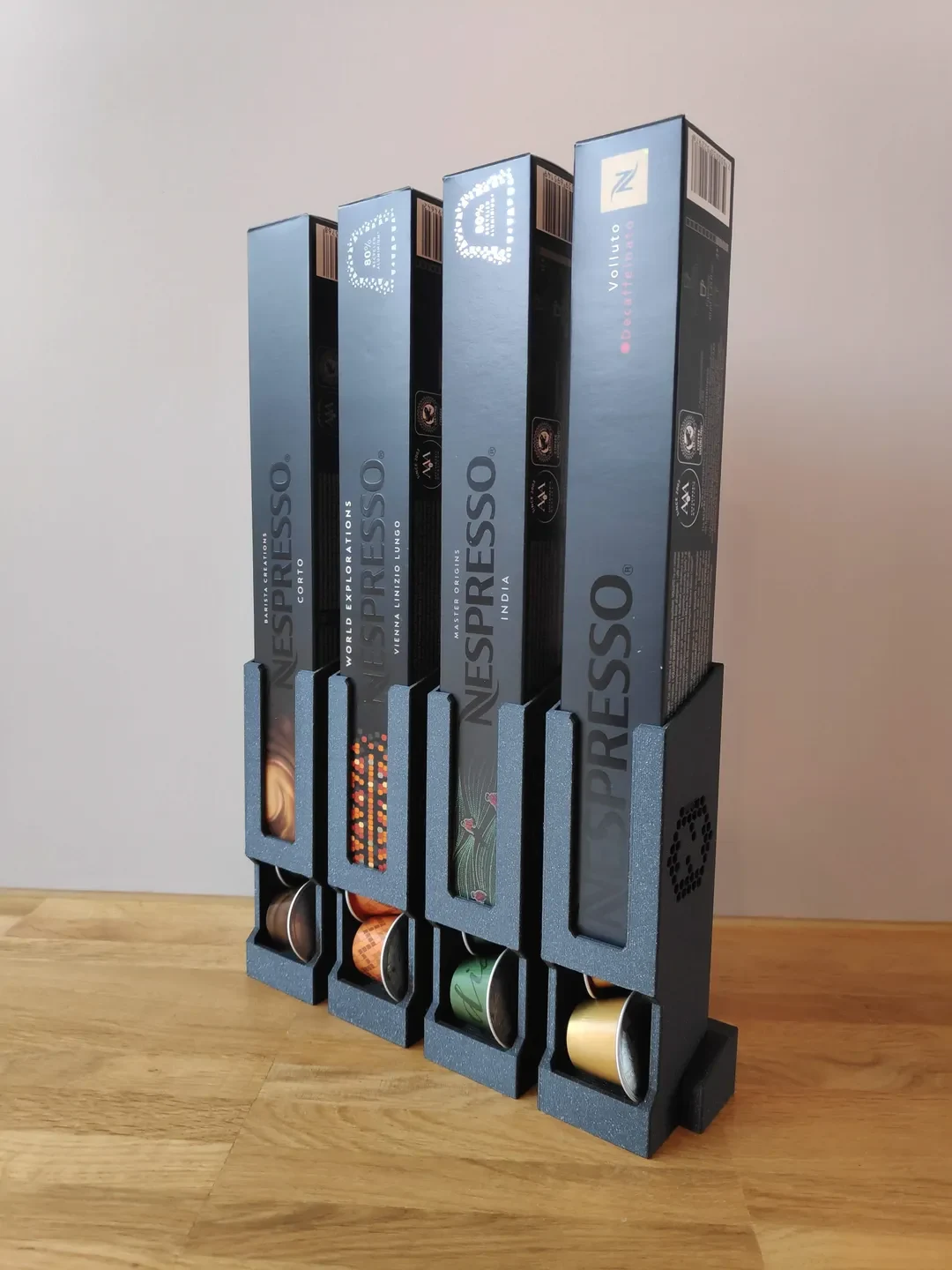

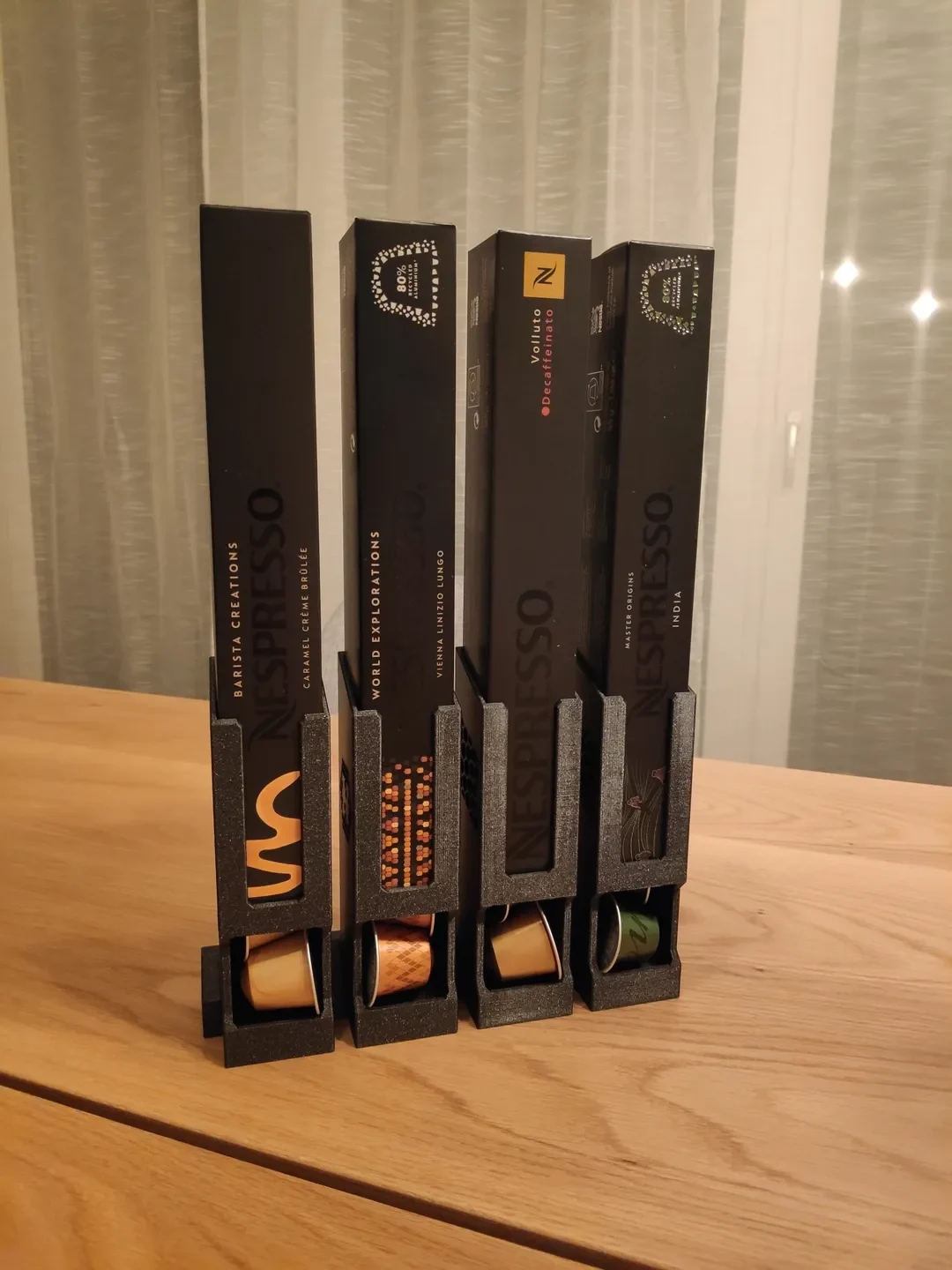

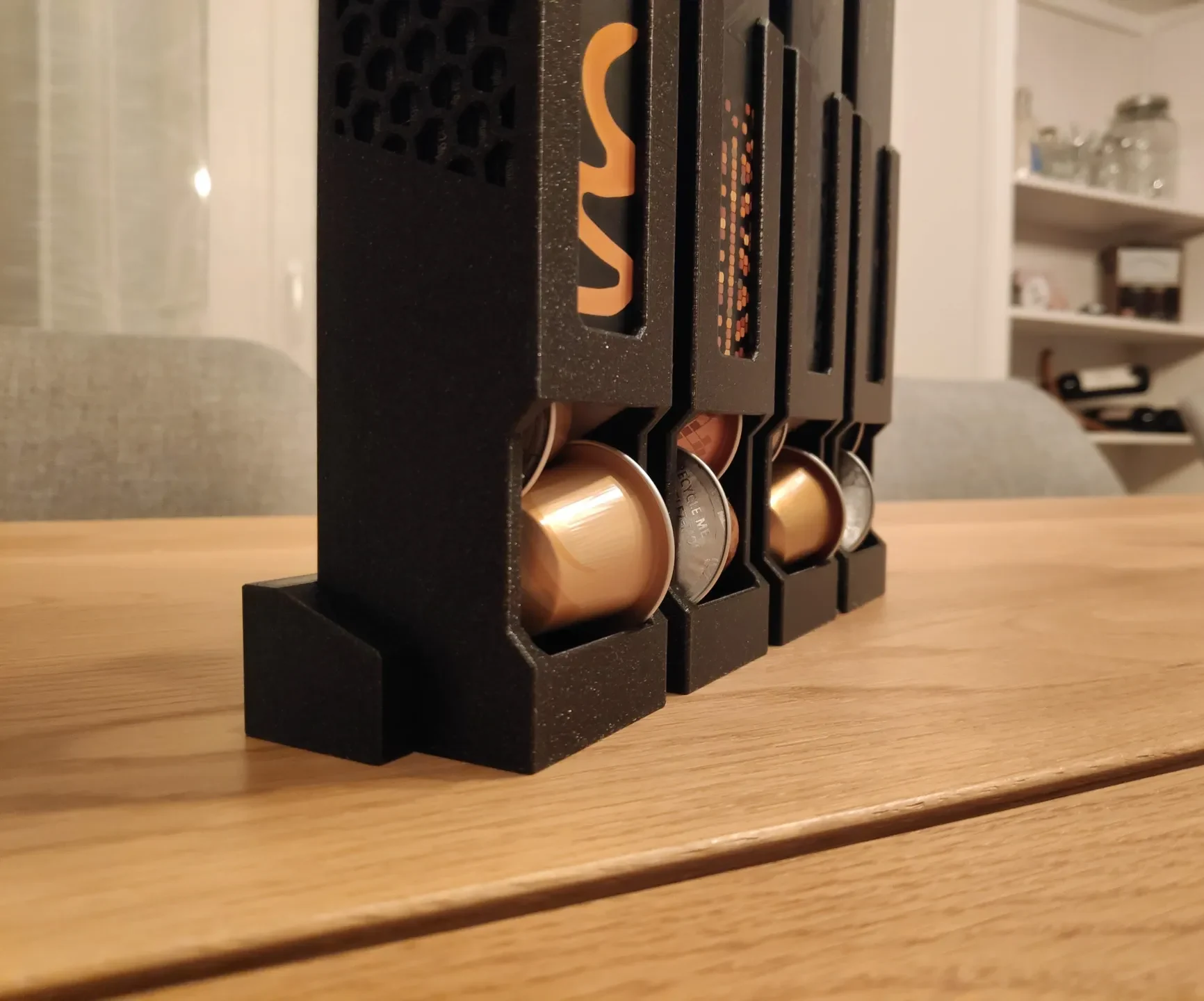

Вы можете легко вытащить капсулу одной рукой, при этом она вообще не опрокинется и не сдвинется с места. Для заправки капсул достаточно вытащить дозатор из розетки, перевернуть его вертикально на 180° и надеть на новую упаковку капсул. Ни одна капсула больше никогда не упадет на пол!

Капсульный дозатор

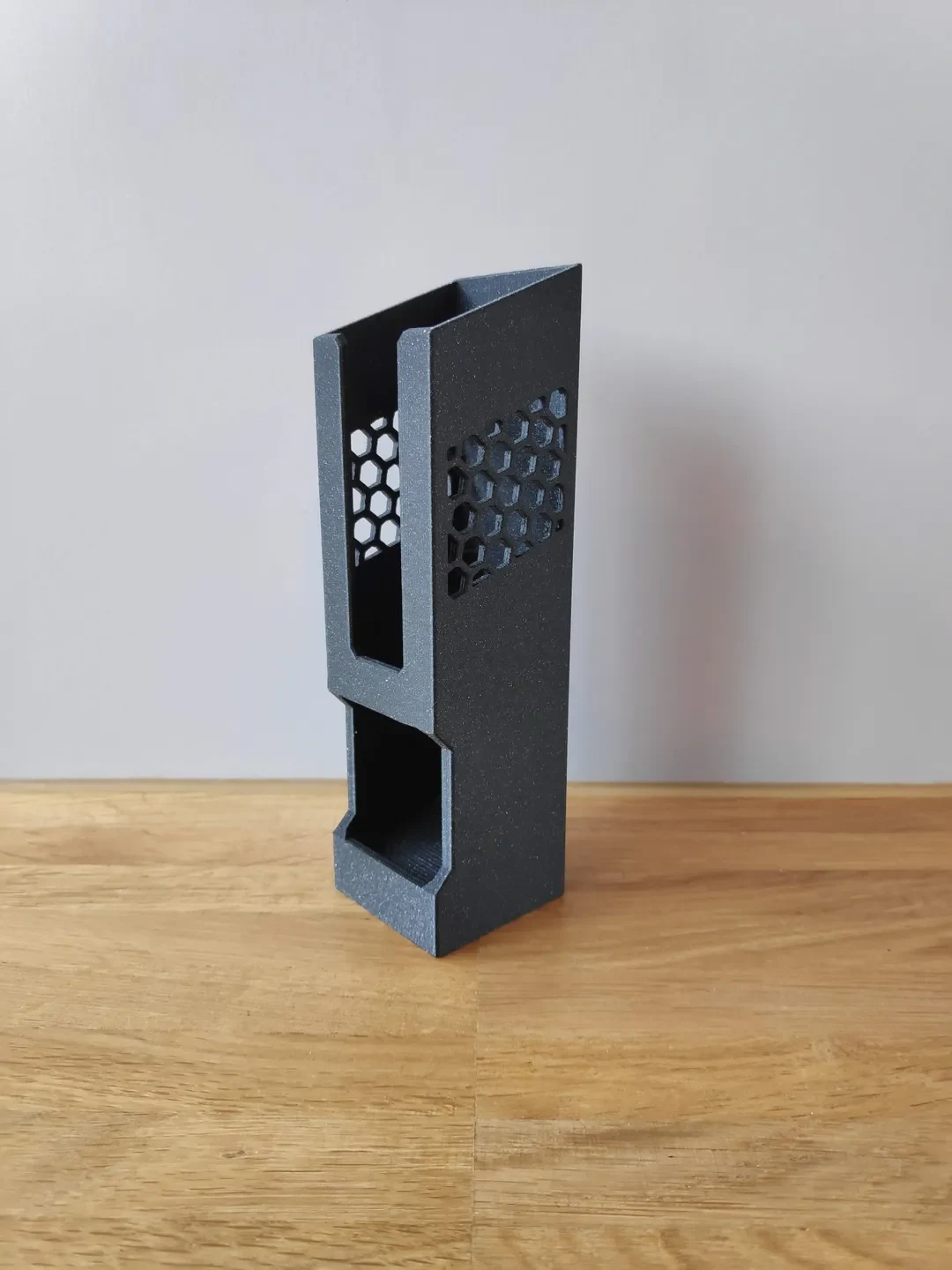

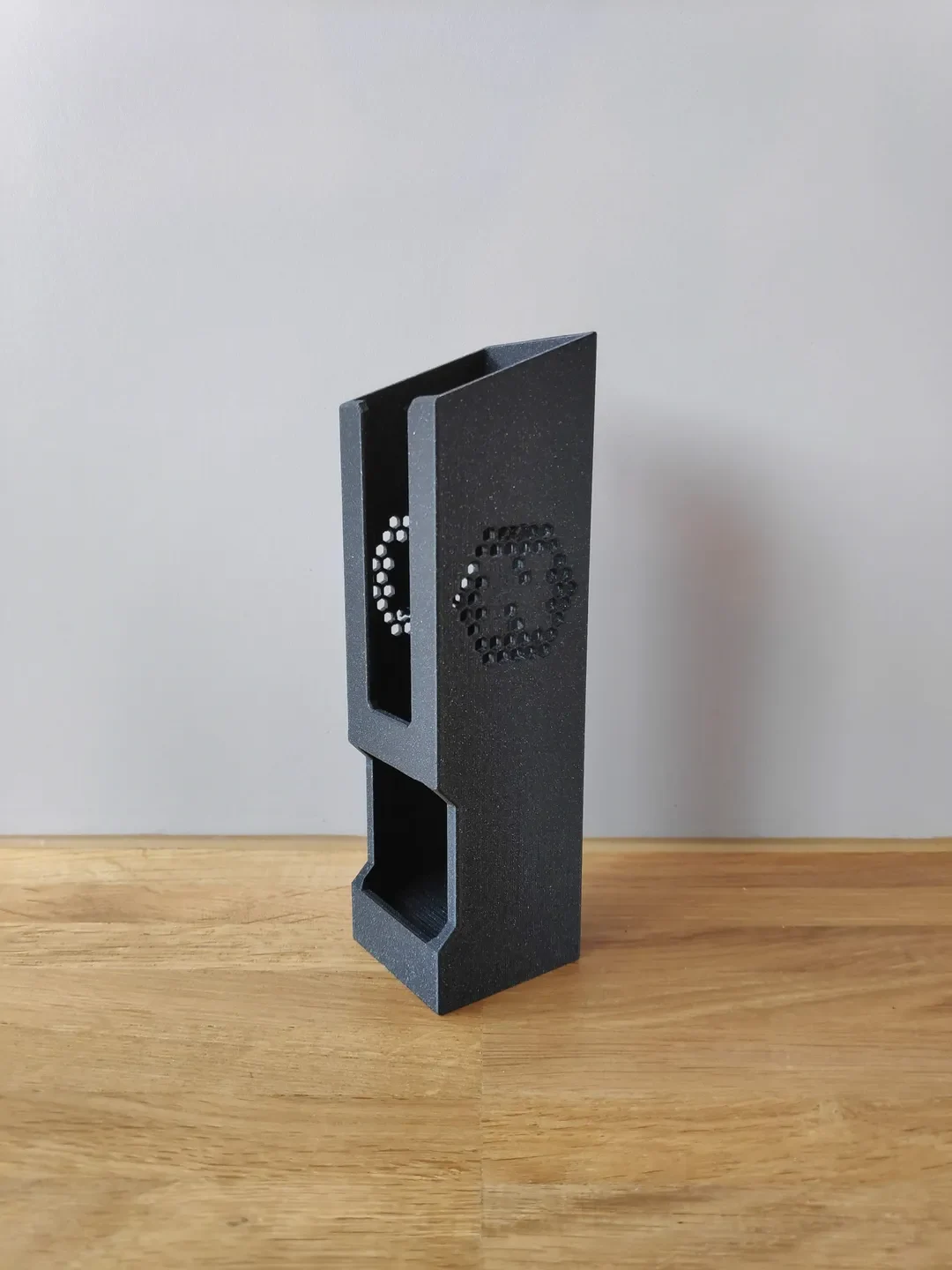

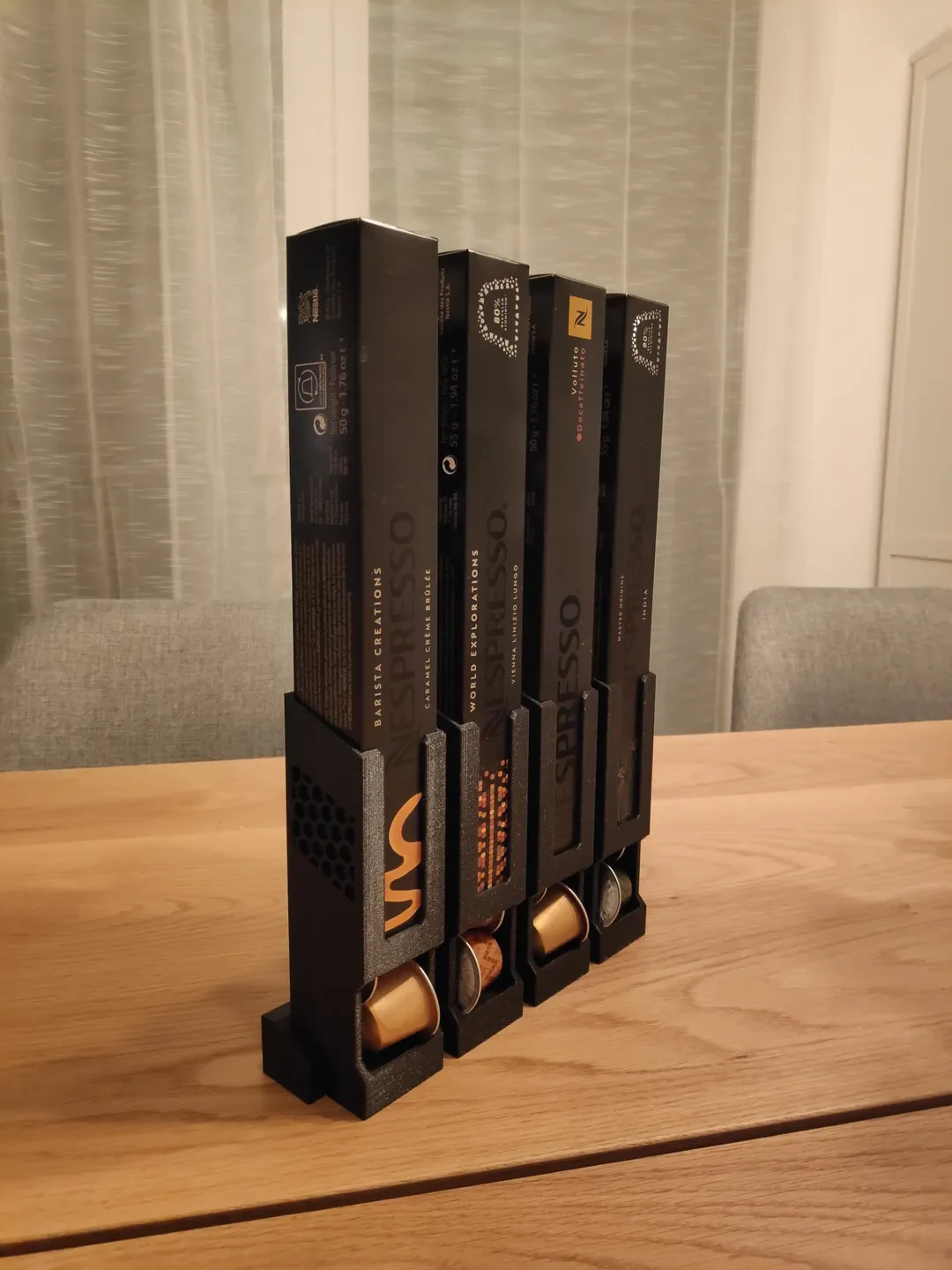

Я разработал 3 разные версии дозаторов. Что касается качества печати, то, с буквой «N» в середине крошечного сотового рисунка, труднее всего напечатать безупречно (из-за моего дизайна). Однако у меня были действительно хорошие результаты с угловым сотовым узором, и этот мне нравится больше всего.

Розетка

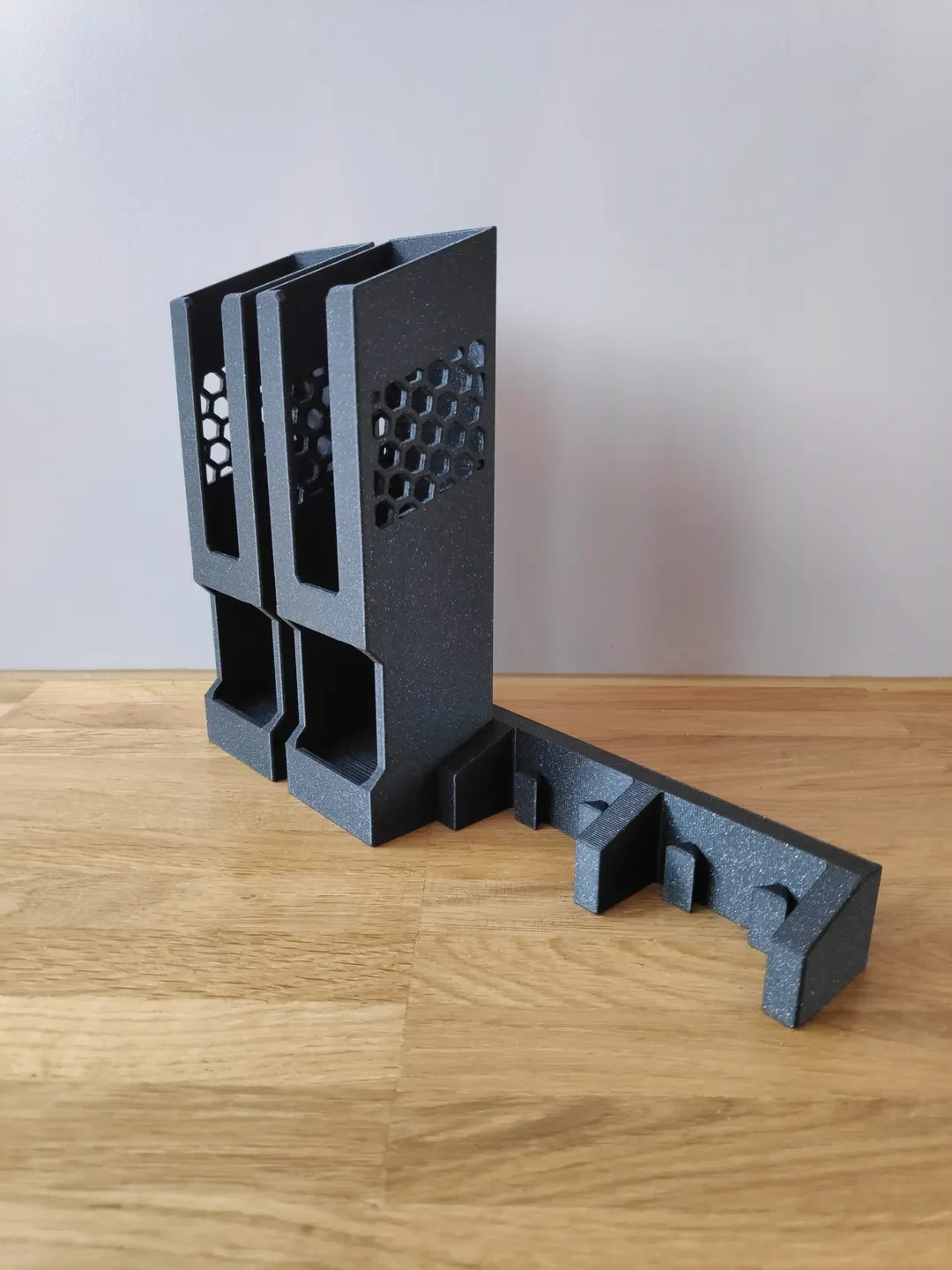

Есть 4 разных гнезда для размещения чего-либо между 1-4 дозаторами. Соединение «ласточкин хвост» соединяет две части и удерживает их на месте. Допуск/смещение соединения составляет 0,08 мм, что, по-видимому, является золотой серединой между плотным прилеганием и возможностью разобрать две части без особых усилий.

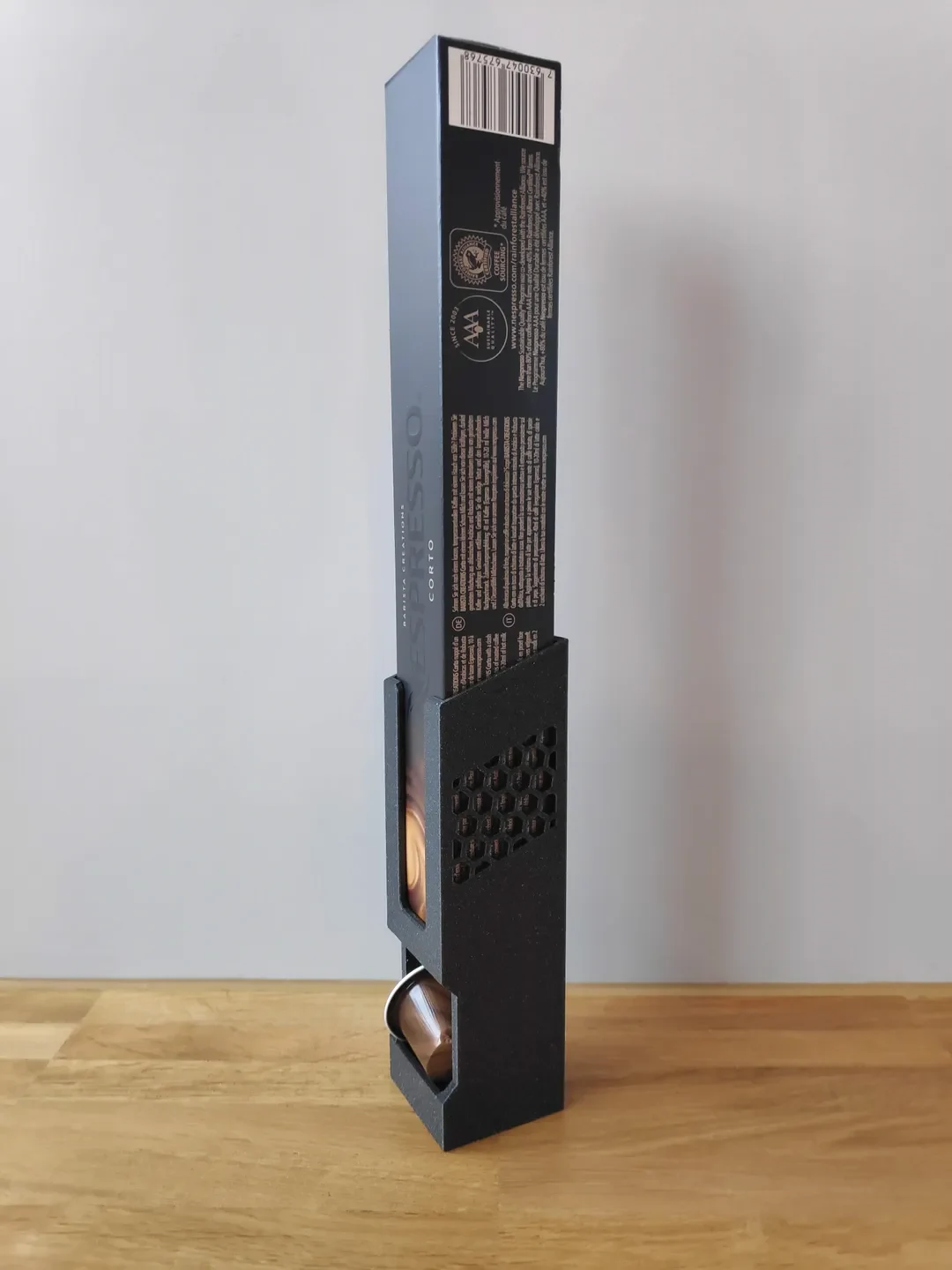

Если вы решите распечатать только один диспенсер, вам даже не понадобится розетка. Он оказался действительно стабильным сам по себе.

Редактировать 3 февраля 2021 г.
Добавлены файлы .gcode и .f3d.

Дайте мне знать, если вам понравился дизайн, и обязательно опубликуйте свои фотографии! Любые рекомендации по улучшению приветствуются!

Удачной печати <3

Распечатать инструкции

Напечатано на
Пруса i3 MK3S+

Используемая нить
Prusament PLA, Galaxy Black

Высота слоя
0,20 мм

Периметры
2

Заполнение
20% Гироид

Нет опор, нет полей
