Параметрические коробки для выдвижного ящика........

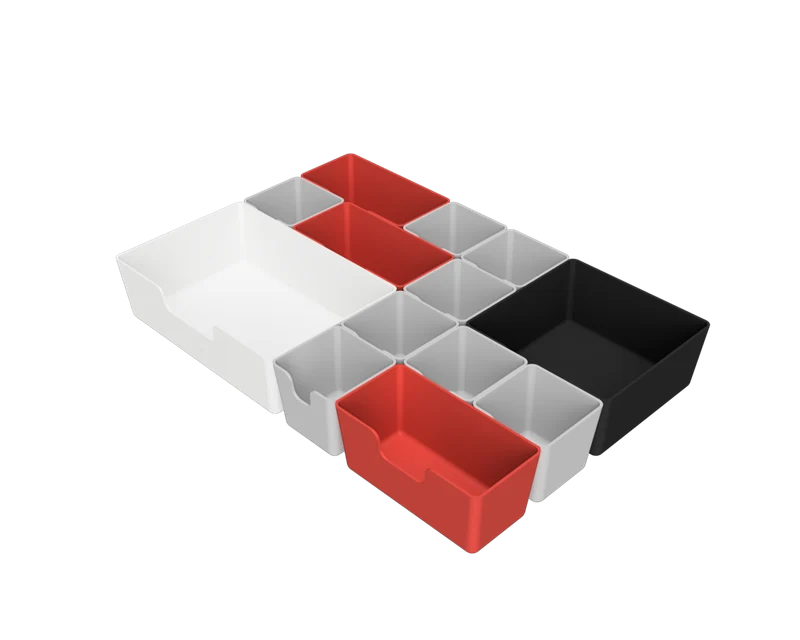

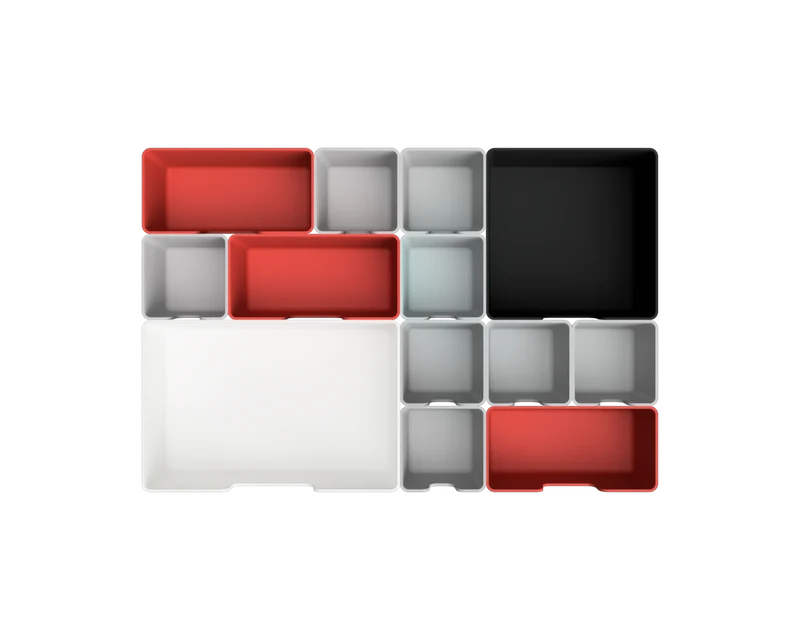

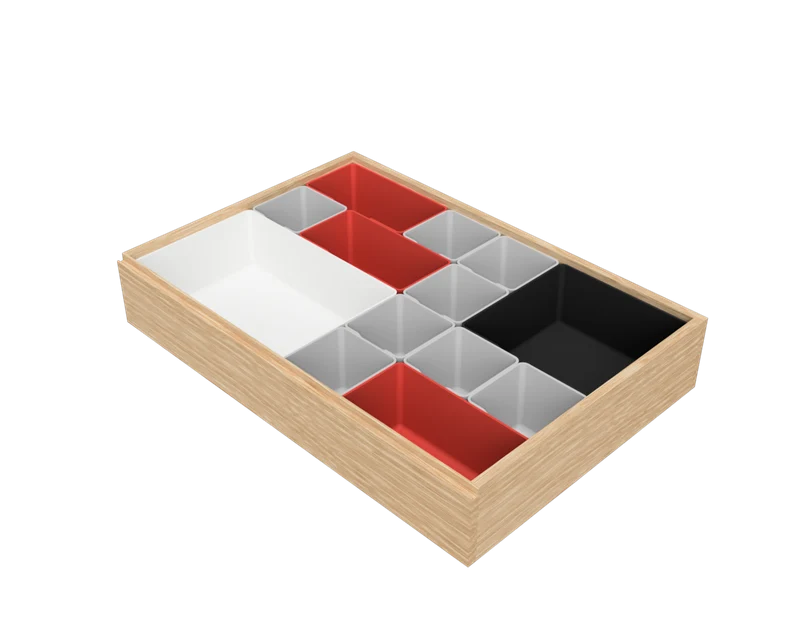

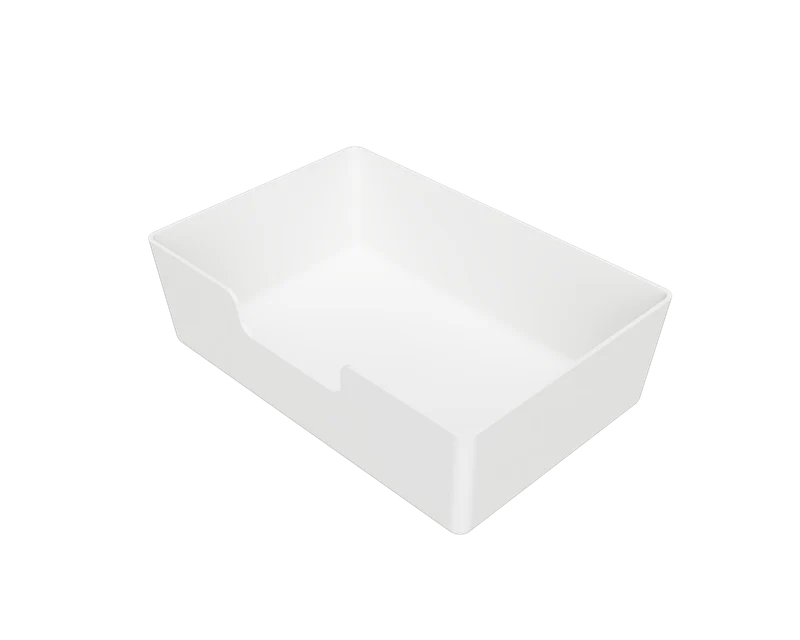

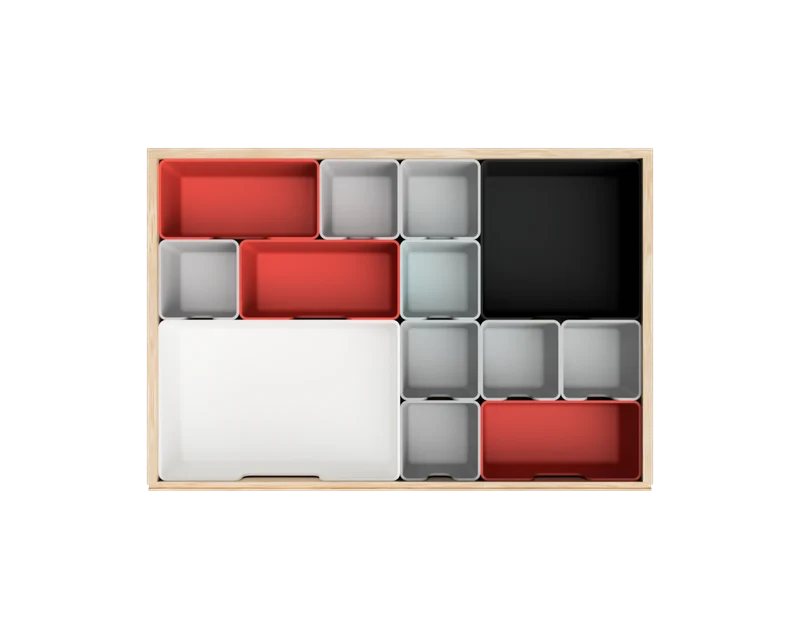

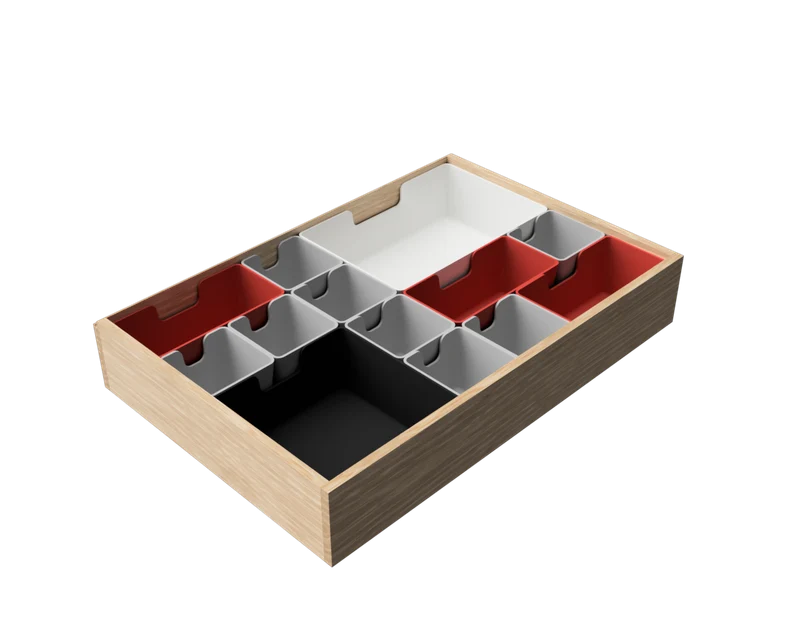

Параметрические коробки для ящиков — это универсальный инструмент, предназначенный для упрощения процесса создания нестандартных коробок для ваших ящиков. С помощью этого файла Fusion 360 вы можете легко создавать блоки в сетке 6x4, указав внутренние размеры вашего ящика. Коробки бывают разных размеров, в том числе 1x1, 2x1, 2x2 и 3x2, что позволяет оптимизировать использование пространства. Отрегулируйте угол по бокам, чтобы изменить размер дна, а также установите толщину стенок и радиус коробок в соответствии с вашими потребностями. Кроме того, у вас есть возможность определить высоту ящиков в процентах от высоты ящика. Файл выпущен под лицензией Creative Commons — Attribution — Share Alike, гарантирующей, что его можно свободно использовать, изменять и распространять. Визуализируйте свои творения с помощью визуализированных изображений коробок и ящиков, демонстрирующих их расположение. Оцените удобство создания индивидуальных решений для хранения данных с помощью этого удобного и настраиваемого инструмента.

Параметры

Ниже приведена таблица, в которой приведены параметры, доступные в файле Fusion 360, и соответствующие им описания:

Описание параметра
ширина Внутренняя ширина ящика.
длина Внутренняя длина ящика.
высота Внутренняя высота ящика.
угол Угол сторон коробок. Отрицательное значение означает, что нижняя часть меньше верхней. Угол по умолчанию установлен на -5 градусов.
радиус Внешний радиус углов блоков.
build_height Высота ящиков в процентах от высоты внутреннего ящика.
толщина Толщин�� стенок ящиков.

Регулируя эти параметры, вы можете легко настроить размеры, углы и общий дизайн коробок, чтобы они идеально соответствовали вашим требованиям к ящику и хранению.
