Модульный органайзер для инструментов на DIN-рейке........

Мне надоело менять всю свою организацию инструментов, когда у меня появилась еще одна отвертка или плоскогубцы, которые нужно было разместить «между» остальными.

Печать в действии: https://youtu.be/xe0wyCO6JM0
(с использованием камеры замедленной съемки: https://www.prusaprinters.org/prints/56641-prusa-mini-camera-orbiter-arm)

Вся история: https://buildcomics.com/hero/3dp-gets-a-camera-arm-upgrade/

Поэтому я решил сделать модульную систему, чтобы я мог

Настройте держатель под конкретный инструмент
Изменить организацию/порядок всех моих инструментов

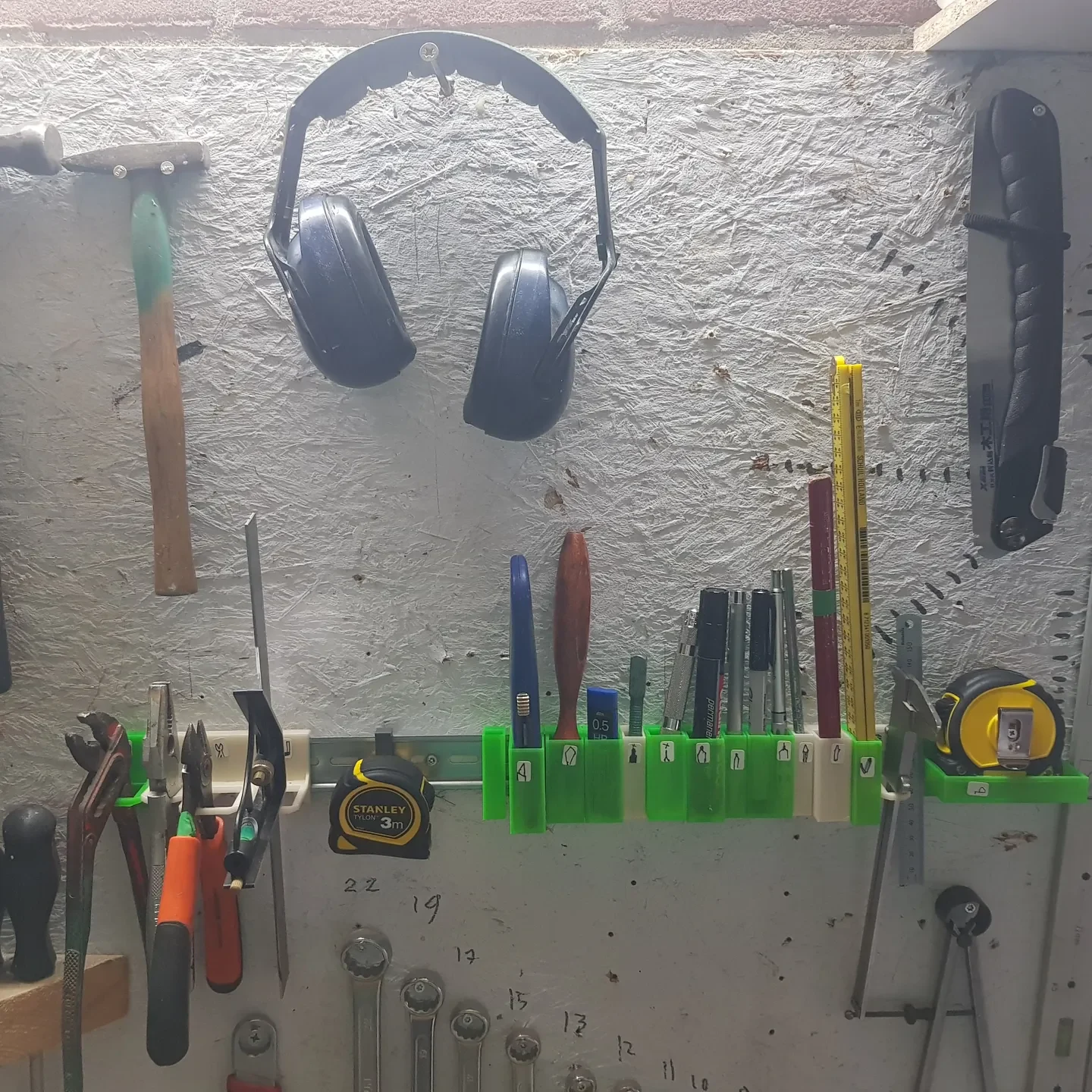

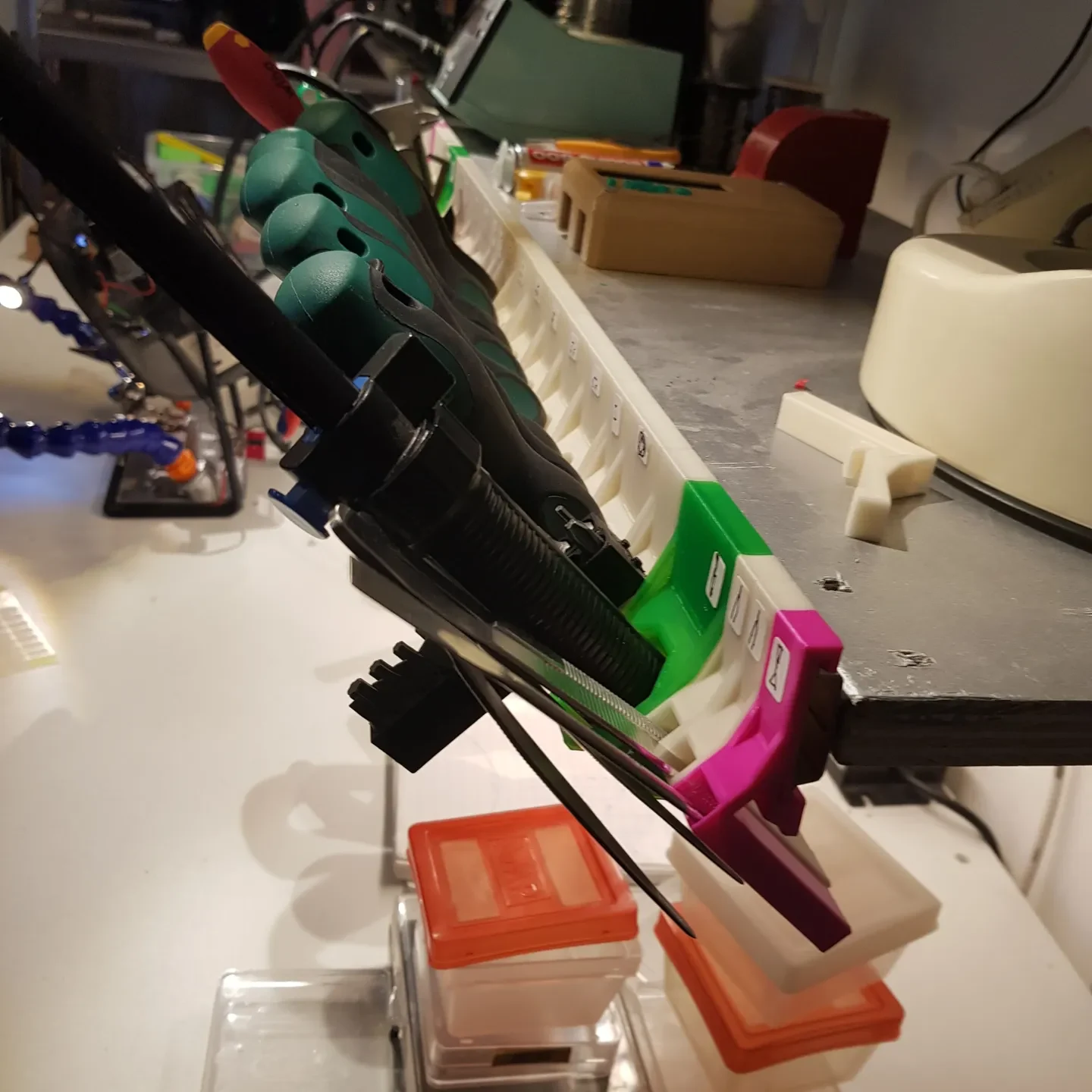

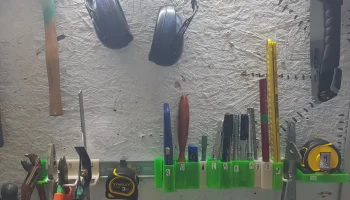

Я создал два типа: прямой и угловой. Я использовал наклон, чтобы спрятать инструменты под полку над рабочим столом. Квадрат, который я использую, крепится к стене в моем сарае.

Файлы fusion 360 (в основном) являются параметрическими, поэтому вы м��жете использовать их для создания собственных опор.

Чтобы установить дисковые магниты размером 8x3 мм для одинарного и двойного магнитного крепления, используйте немного клея CA или горячего клея.

Если PLA для вас недостаточно прочный, эти отпечатки также хорошо подойдут для PETG, ASA или ПК.

Допуски на этих отпечатках довольно большие, если вы хотите «плотного» прилегания, уменьшите размер по ширине DIN-рейки на досуге.

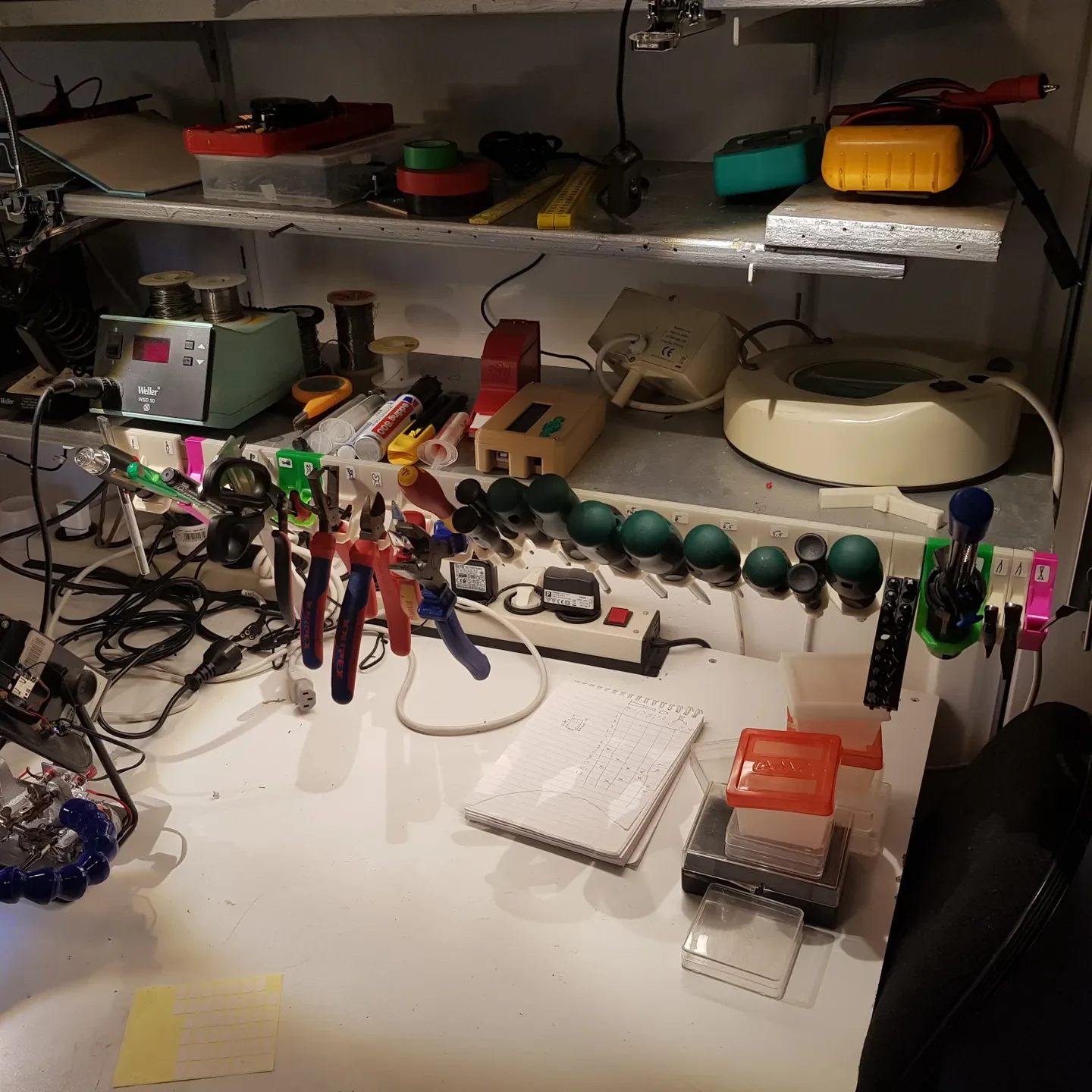

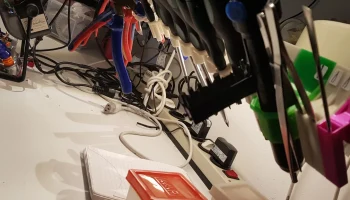

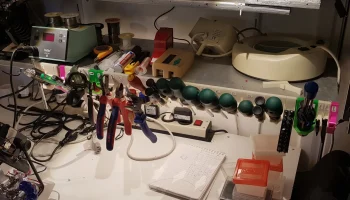

Здесь есть масса различных дизайнов, на рисунках показаны примеры использования:

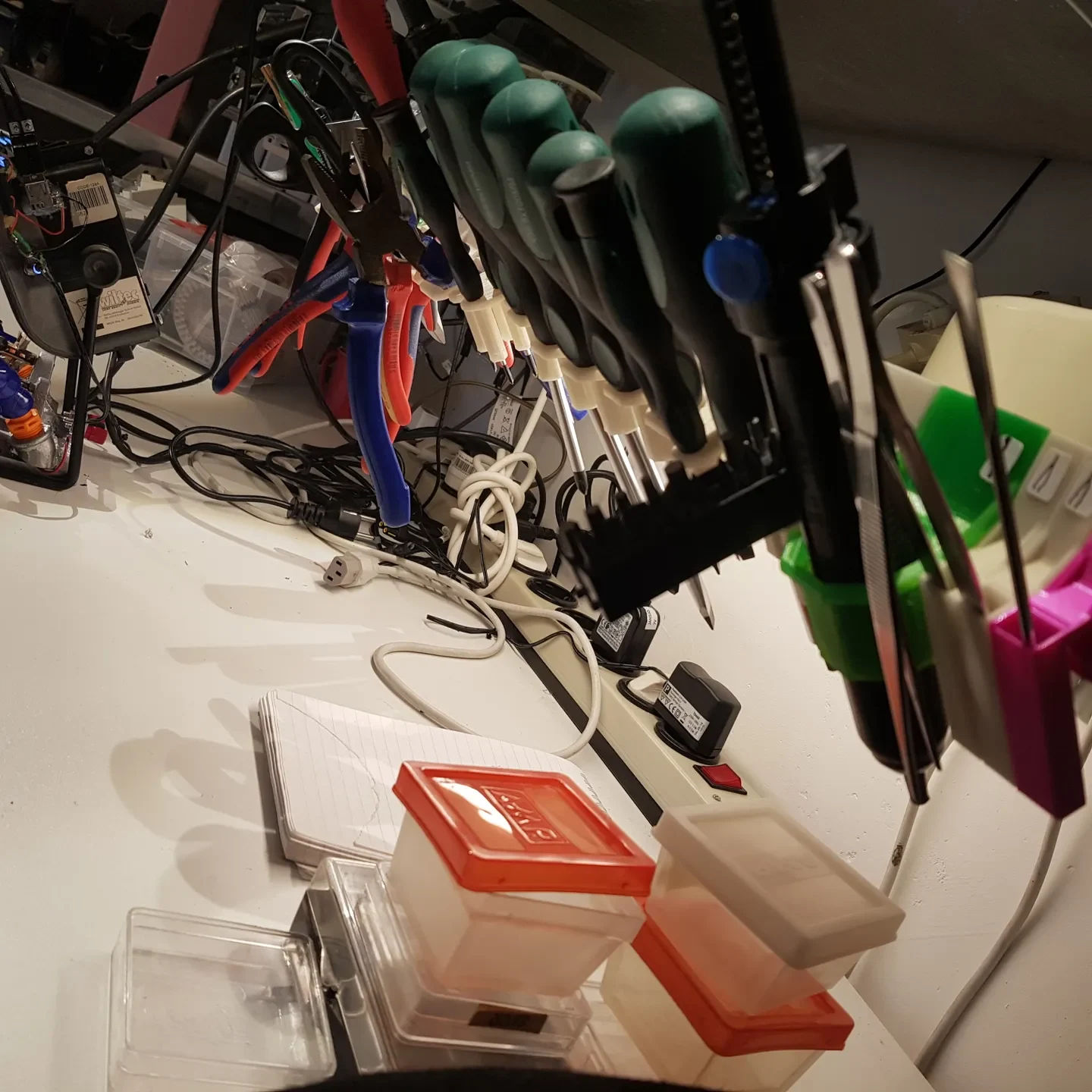

Отверстие с трубкой отлично подходит для отверток. Двойная версия для маленьких
Квадратное отверстие отлично подходит для плоскогубцев и штангенциркулей.
Я использую квадратные контейнеры для пинцетов, ручек, маркеров и многого другого.
В широком контейнере лежит мо�� рулетка.
Двойной магнитный диск удерживает мою маленькую рулетку.
Распечатать инструкции

Сопло 0,4 мм работает нормально, я также много печатал с соплом 0,6 мм для скорости.

Для моделей (угловых) трубок нанесите немного краски на опору на концах (или используйте «обычные» опоры), чтобы концы поддерживались. Для примера посмотрите две последние картинки.

В противном случае все будет нормально «моститься», по крайней мере при печати.
