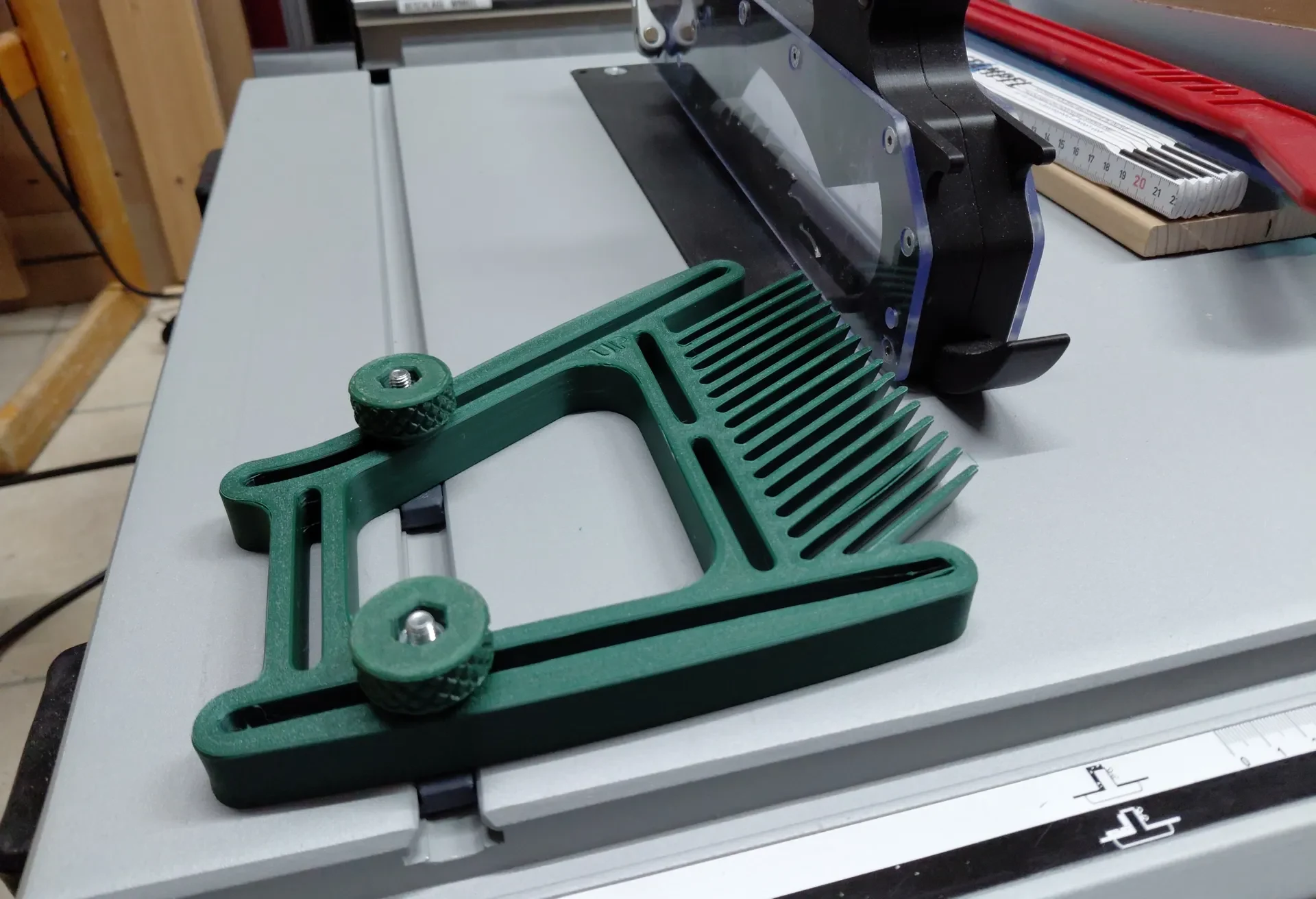

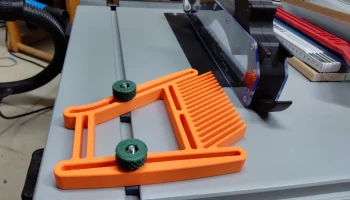

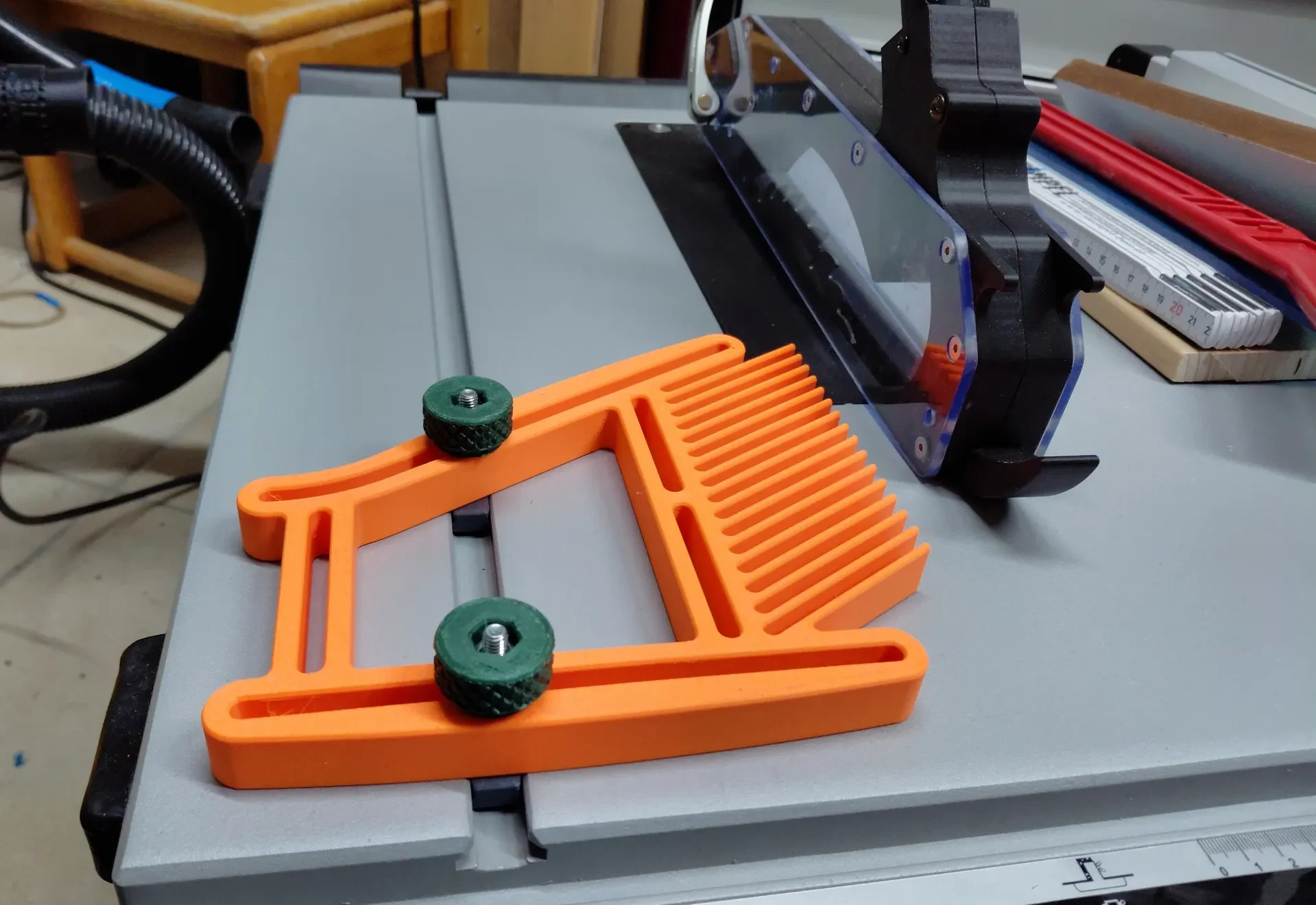

Metabo TS 254 / TS 254 M перьевая направляющая с угловыми пазами

Я также разработал надстройку для параллельного ограждения Metabo TS 254 / TS 254 M; вы можете найти их здесь.

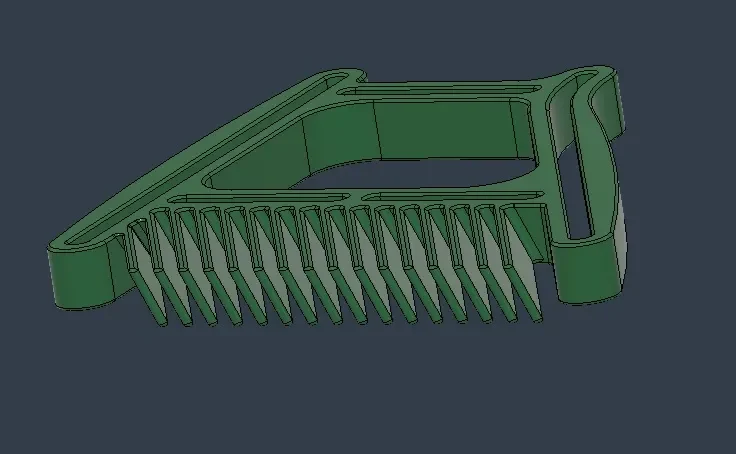

«Перья» на перьевой доске слегка утоплены на нижней стороне и отмечены надписью «вниз». Это обеспечивает хорошую мобильность и не позволяет им зацепиться за стол.

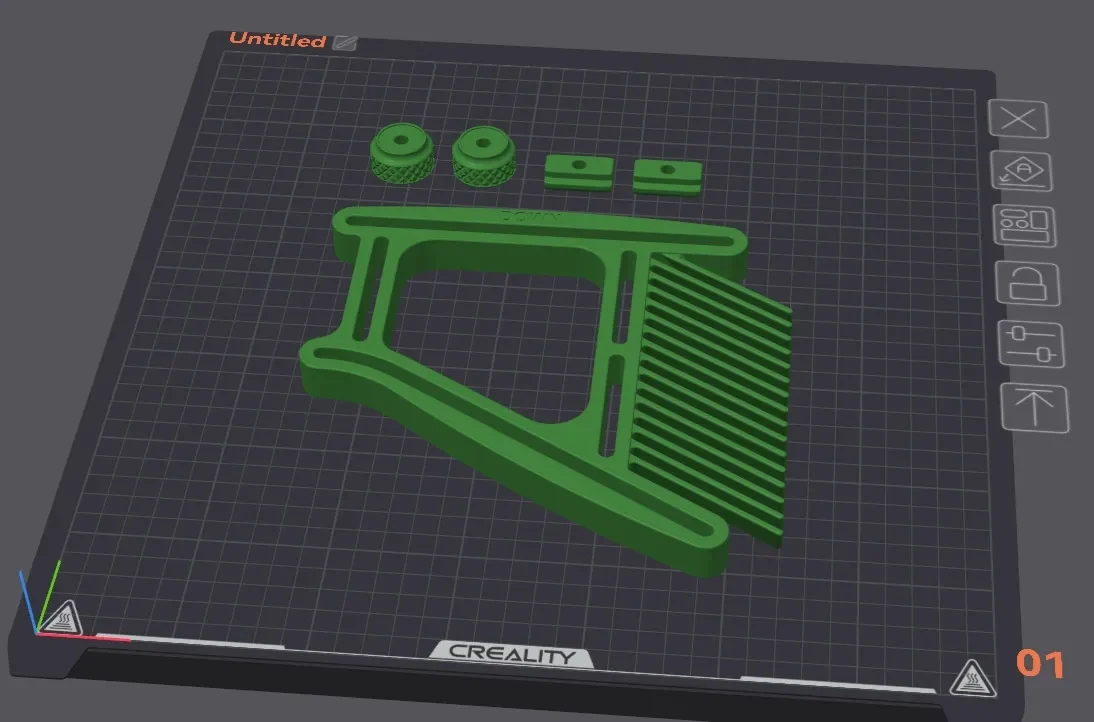

На печатной форме сторона с надписью «вниз» должна быть обращена вверх!

Список запчастей:
— 2 болта с шестигранной головкой M6 x 35 мм (минимальная длина)
— 2 шестигранные гайки M6
— 2 шайбы для ручек внешним диаметром 20 мм.
Вы также можете использовать ручки с шайбами меньшего размера или вообще без прокладок.
Используя шайбы большего размера, вы сможете затянуть их надежнее, и после них не останется никаких следов.

Шестигранные углубления очень плотные; при необходимости вставьте винты и гайки с небольшим усилием.

Напечатано с помощью:
Инструменты Spectrum Premium PLA, темно-зеленые
Spectrum / The Filament HT-PLA Tooling, темно-зеленый (используйте поля!; склонен к деформации)
Цвет очень близок к зеленому Metabo.

Настройки печати:
Для ручек я выбрал жертвенный слой для расточки отверстий.
— Сопло 0,4
— Высота слоя 0,28
— 4 стены, 10% прямолинейное заполнение

включены файлы STEP для легкой модификации

удачной печати, получайте удовольствие!

ЕСЛИ ЕСТЬ ПРОБЛЕМЫ С ДИЗАЙНОМ, ПОЖАЛУЙСТА, ОСТАВЬТЕ КОММЕНТАРИЙ ИЛИ ОТПРАВЬТЕ МНЕ СООБЩЕНИЕ
