Metabo TS 254 / TS 254 M надстройка из перьевого огражден...

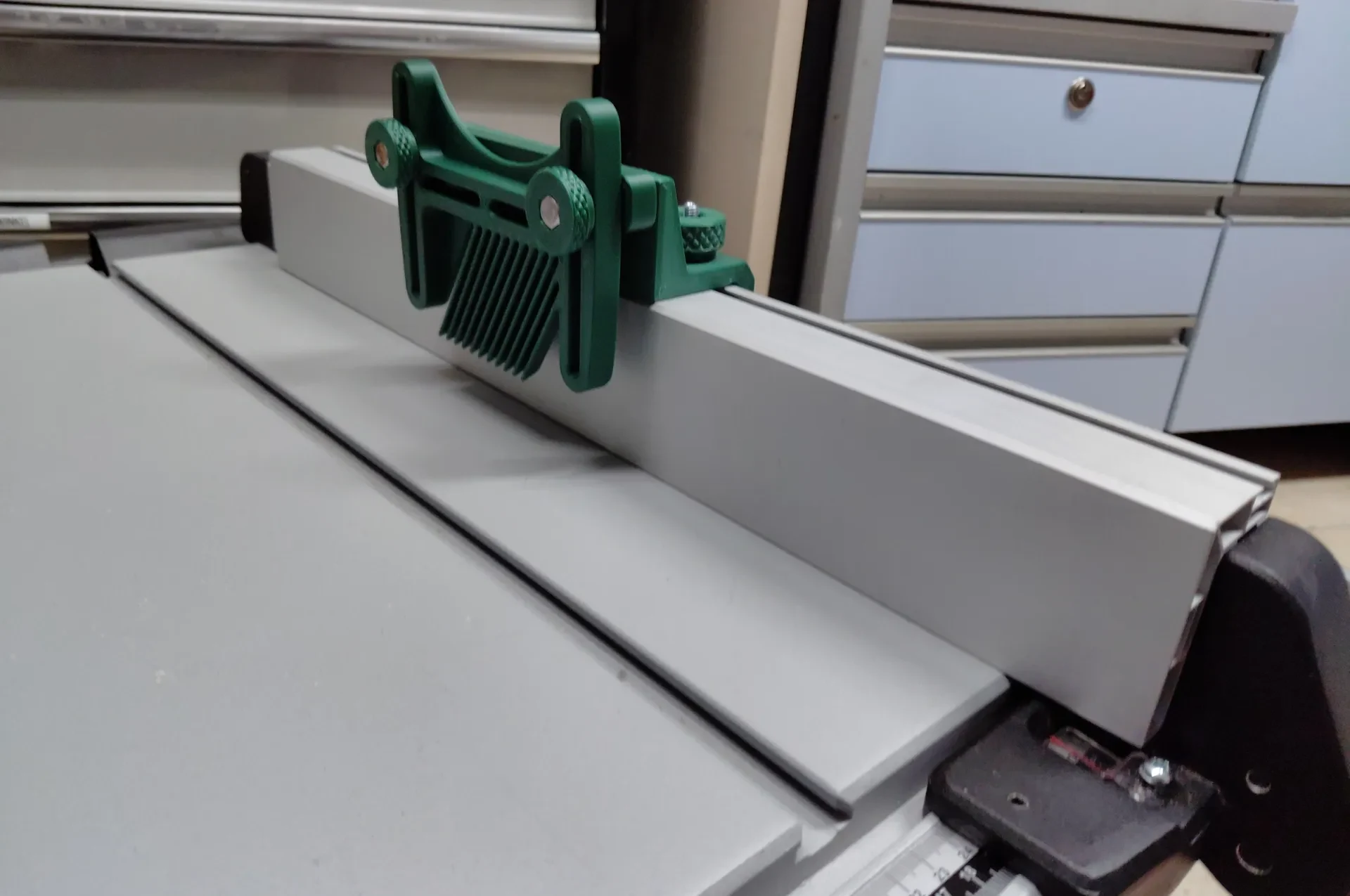

Надстройка для крепления перьевой доски к упору настольной пилы Metabo TS254/TS254M.

Эта надстройка подходит к оригинальному параллельному упору настольной пилы Metabo TS 254.

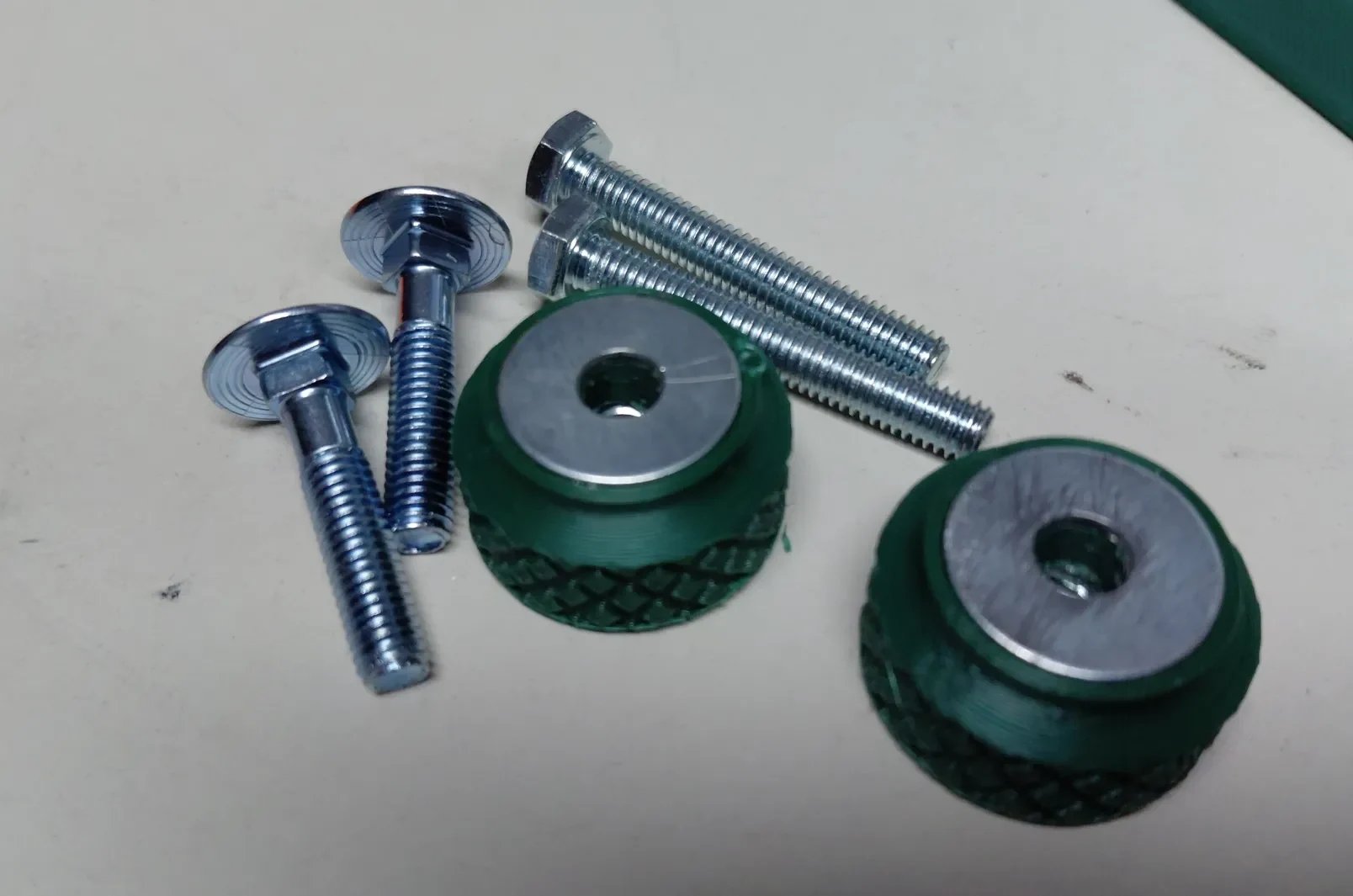

Список запчастей:
— 2 болта с квадратным подголовком M6 x 30
— 2 болта с шестигранной головкой M6 длиной не менее 30 мм.
желательно 60 мм, если вы хотите использовать проставки, чтобы отойти дальше от забора
— 4 шестигранные гайки M6
— 4 шайбы наружным диаметром 20 мм.

Вы также можете использовать ручки с шайбами меньшего размера или вообще без прокладок.
Используя шайбы большего размера, вы сможете затянуть их надежнее, и после них не останется никаких следов.

Шестигранные углубления очень плотные; при необходимости вставьте винты и гайки с небольшим усилием.

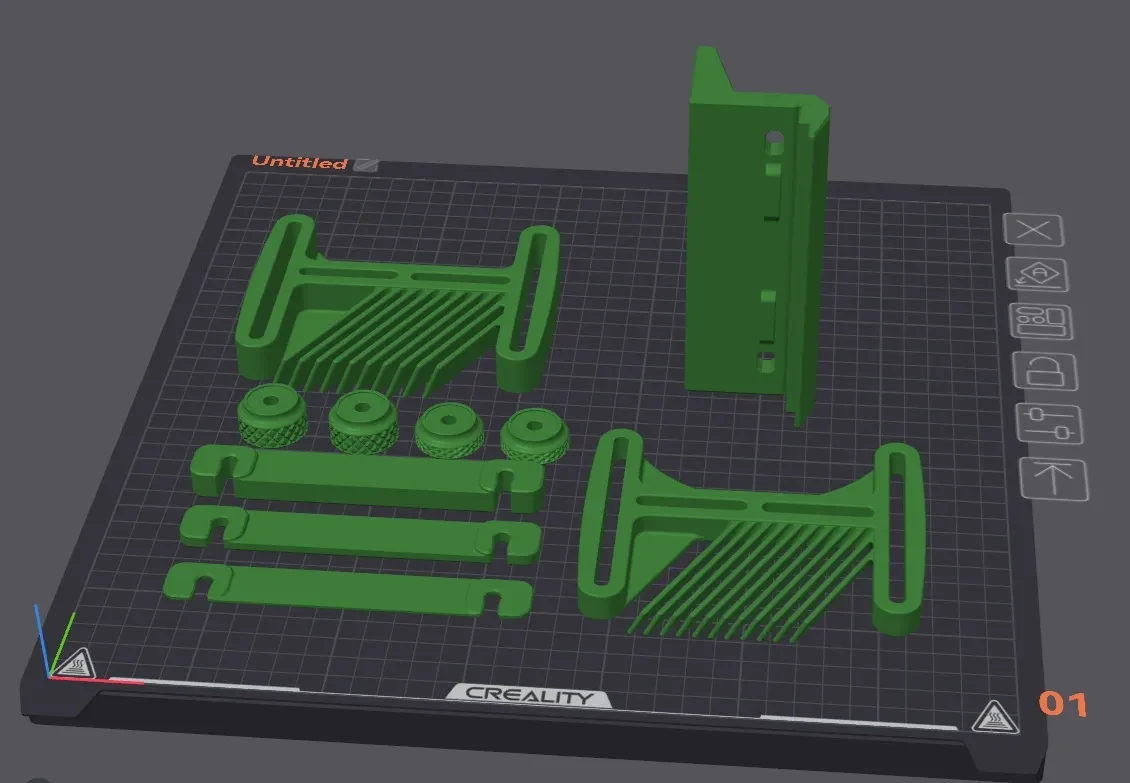

Выравнивание на печатной платформе показано на изображении.

Напечатано с помощью:
Инструменты Spectrum Premium PLA, темно-зеленые
Spectrum / The Filament HT-PLA Tooling, темно-зеленый (используйте поля!; склонен к деформации)
Цвет очень близок к зеленому Metabo.

Настройки печати:
Для ручек я выбрал жертвенный слой для расточки отверстий.
— Сопло 0,4
— Высота слоя 0,24
— 4 стены, заполнение 12%

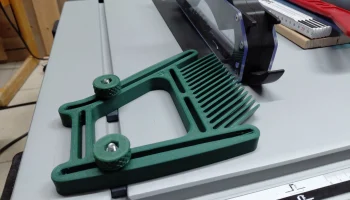

Я также спроектировал перьевую доску с направляющими для углового паза настольной пилы; вы можете найти их здесь.

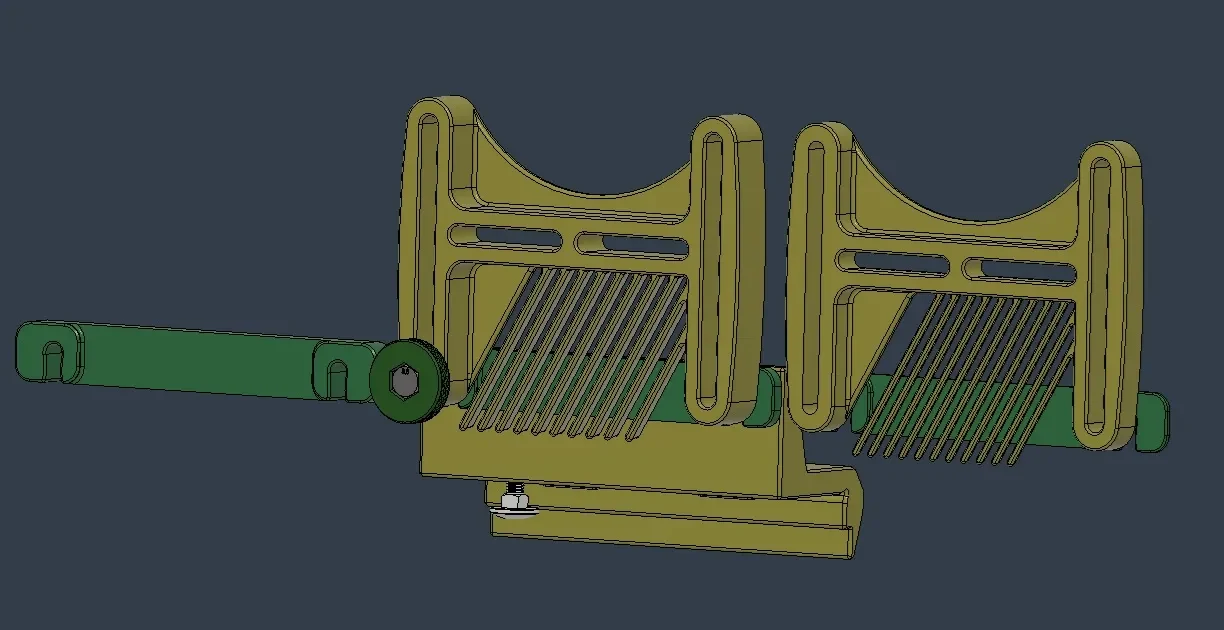

включены файлы STEP для легкой модификации

удачной печати, получайте удовольствие!

ЕСЛИ ЕСТЬ ПРОБЛЕМЫ С ДИЗАЙНОМ, ПОЖАЛУЙСТА, ОСТАВЬТЕ КОММЕНТАРИЙ ИЛИ ОТПРАВЬТЕ МНЕ СООБЩЕНИЕ
