Перьевая доска для фрезерного стола - с незначительной до..

Обратите внимание, что файл stl слегка обновлен. Подробности см. ниже.

Перьевая плата для маршрутизатора

У меня уже несколько лет есть фрезерный стол Rutlands.

https://www.rutlands.co.uk/sp+power-tools-router-tables-xact-deluxe-router-table-xact-deluxe-router-table-rutlands+rtx2000

Учитывая, что в то время он стоил мне менее 100 пенсов, это, вероятно, один из наиболее часто используемых инструментов в моей мастерской после дисковой шлифовальной машины.

Но Т-образный паз для направляющих и перьевых досок расположен раздражающе далеко от монтажной пластины фрезера, из-за чего довольно сложно найти недорогую перьевую доску, которая подходит достаточно близко к лезвиям, чтобы ее можно было использовать.

Но теперь у меня есть 3D-принтер, я просто смастерил его по своему дизайну. Обратите внимание: с тех пор, как я сделал фотографии, я изменил дизайн ручек, потому что они оказались намного больше, чем я думал, а это было невозможно даже для моих больших рук!

Печать самой перьевой доски занимает 13 часов, но, к счастью, зажимы и ручки работают довольно быстро.

Чтобы сделать один, вам понадобится одна перьевая доска (очевидно), две ручки и два зажима для направляющих — у меня есть два разных типа зажимов: один для болтов с куполообразной головкой, а другой — для обычных болтов с потайной головкой. Используйте любой тип болтов, который вам нужен, или спроектируйте свой собственный, е��ли Т-образные пазы на вашей машине другие.

Также вам понадобятся два болта М4 на 40 мм (я собирался использовать М5, но у меня его не было!), пара шайб и две подходящие гайки М4.

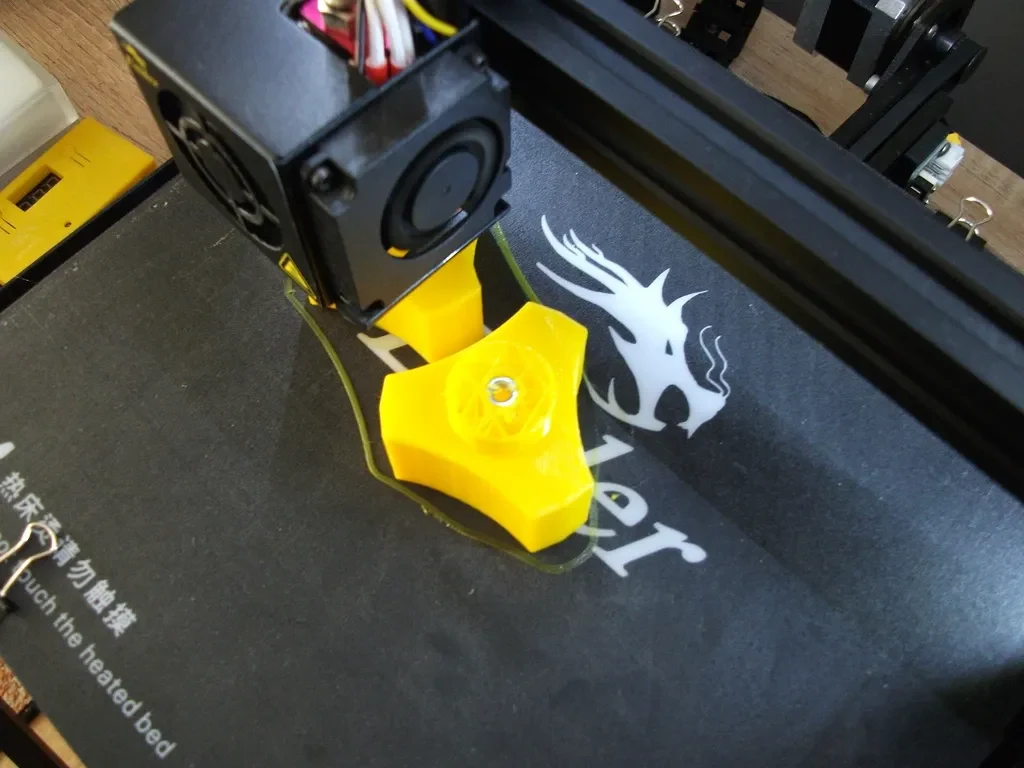

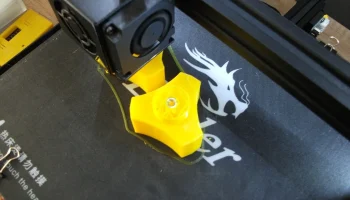

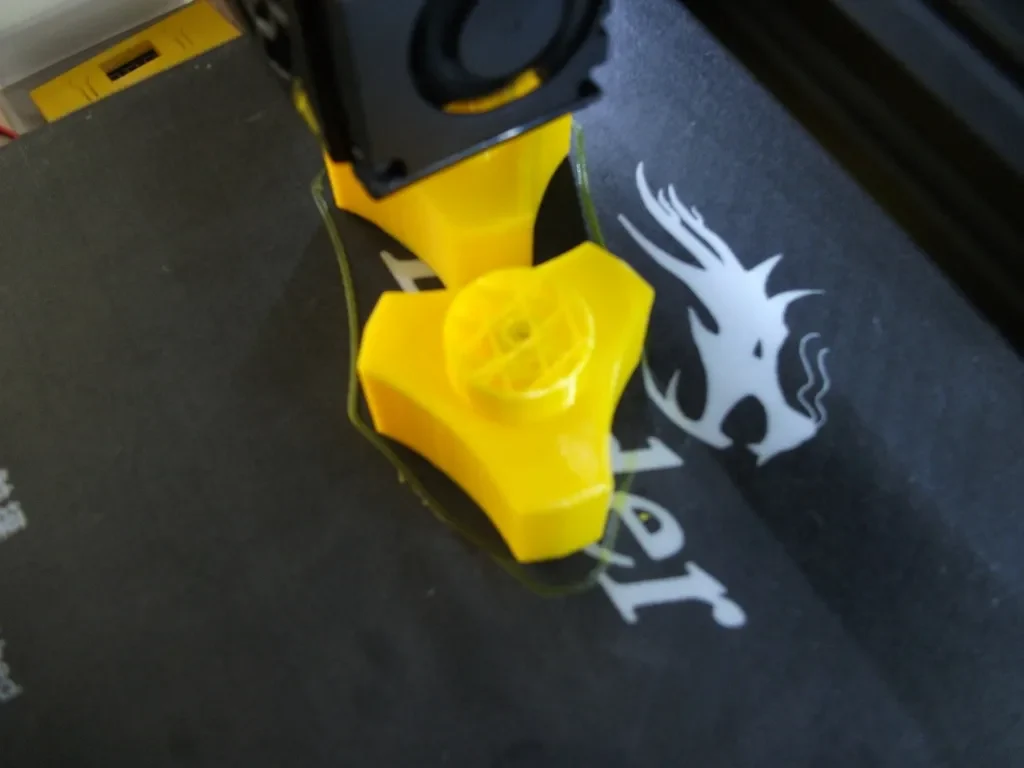

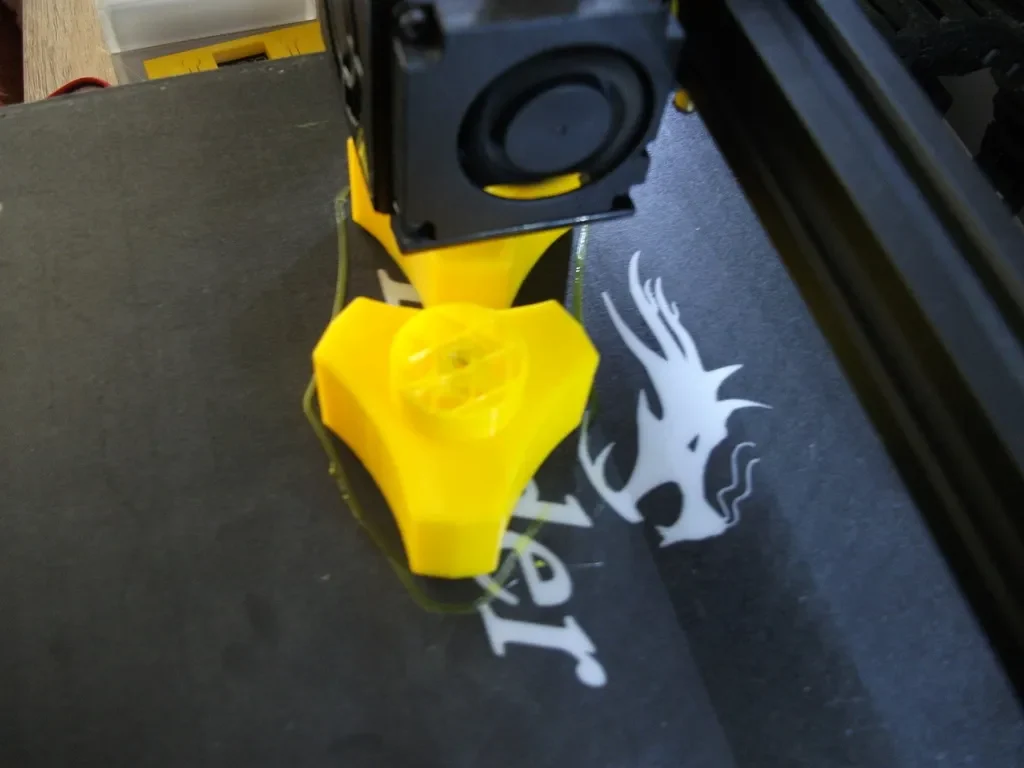

При печати ручек необходимо приостановить печать, чтобы вставить накладные гайки M4 (как показано на рисунках). Затем вы позволяете принтеру продолжить печать поверх них. Я предварительно нагрел орехи на печатной платфор��е :P, чтобы облегчить прилипание последующих слоев.

Фитинги с Т-образными пазами намеренно затянуты плотно. После нескольких попыток отрегулировать зазор и перепечатать я пришел к выводу, что проще оставить их плотно прилегающими и вручную подпилить по размеру, чем печатать их меньшего размера и делать их неряшливыми.

Я также счел полезным закрепить болты на зажимах каплей цианакрилата, чтобы они не соскальзывали при затягивании ручек.

ВЕРСИЯ STL:

Я доволен тем, как он работает на моей машине, но, будучи заядлым мастером, я чувствовал, что если добавить немного больше места для гибкости пальцев, им будет немного проще пользоваться. Итак, в новом stl для этого удалены первый и последний пальцы.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

0,2

Заполнение:

30% на пергамент, 20% на остальное

Примечания:

Легкий, хотя и немного затянутый отпечаток. Сориентируйте перьевую доску точно так же, как в stl. Ручки и зажимы треков необходимо повернуть в другую сторону, чтобы при печати практически не требовалось перемычек.

НЕ ЗАБУДЬТЕ ПРИОСТАНОВИТЬ ПЕЧАТЬ РУЧОК, ЧТОБЫ МОЖНО ВСТАВИТЬ ЗАКРЫТЫЕ ГАЙКИ В ИХ КАРМАНЫ!!

Вероятно, это сработало бы и без гаек, просто нарезав болтами собственную резьбу. Но я бы не стал доверять пластиковым стенкам, удерживающим нить очень долго, учитывая, что они ослабляются и затягиваются каждый раз, когда привыкают.
