Крепление энкодера FFBeast для ховерборда.........

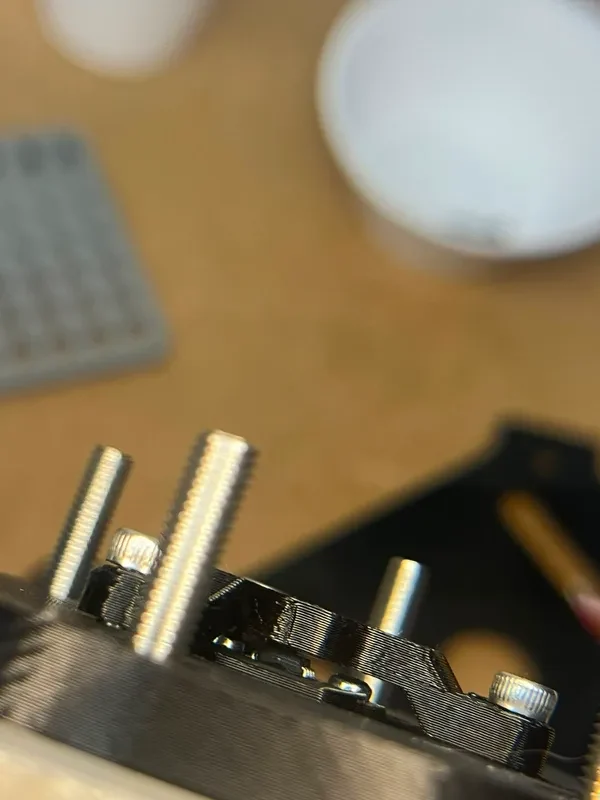

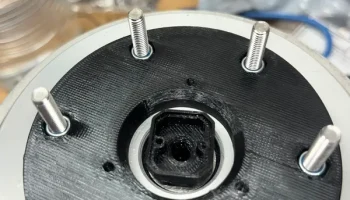

RU: Вот крепление кодера (MT6701), которое я разработал для своего проекта FFBeast. Я напечатал его из PETG: 6 стенок, 6 нижних/верхних частей и 45% заполнения проставки.
Постарался создать конструкцию, в которой я мог бы легко проверить зазор и протестировать его без необходимости разбирать двигатель в случае возникновения проблем.

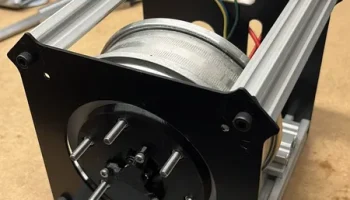

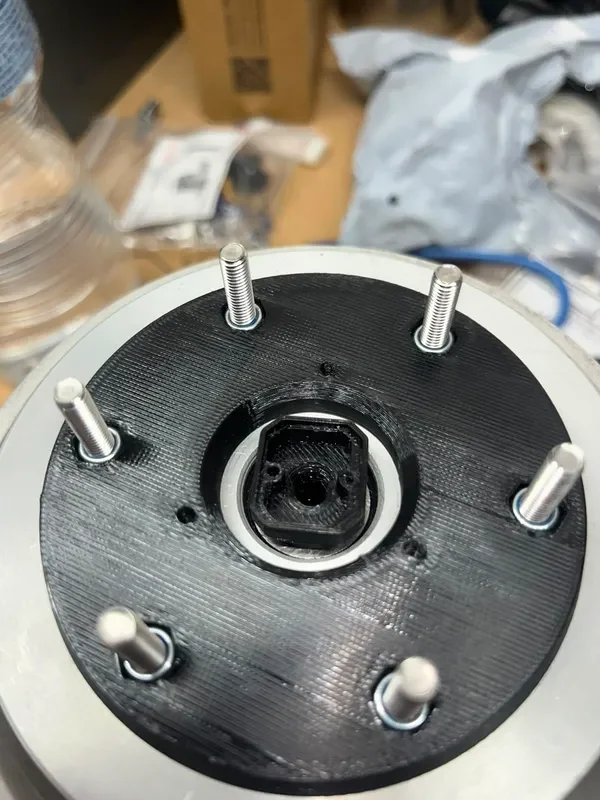

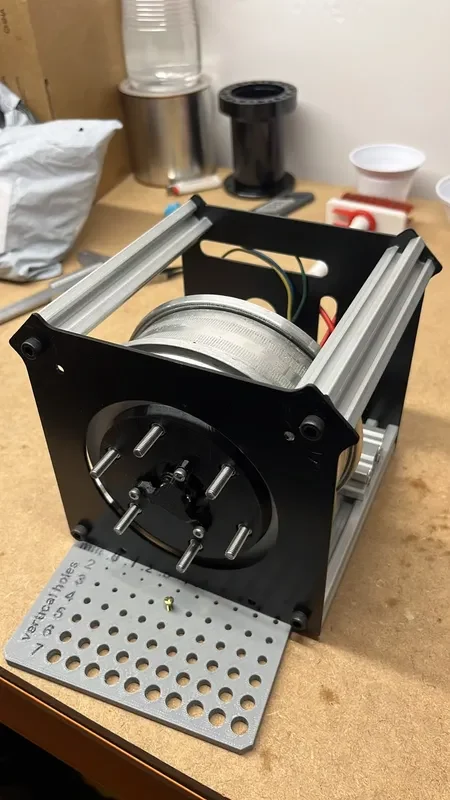

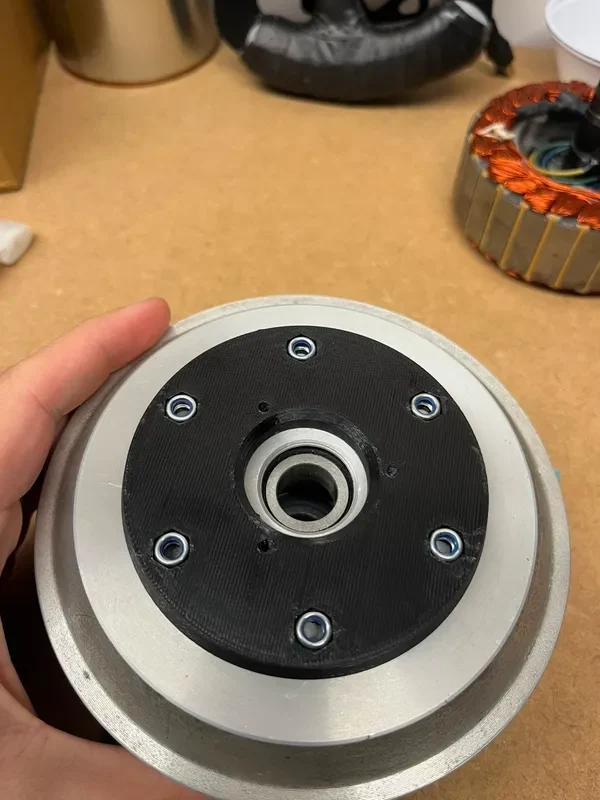

Проставка подходит к неййлоковым гайкам M5 с небольшим натягом, а отверстия расположены по схеме диаметром 70 мм, как и ступица.

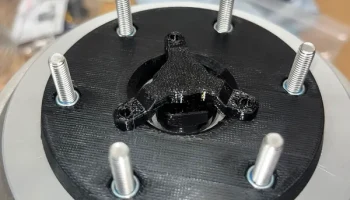

Основание магнита крепится болтами М3х8, магниты подходят с натягом, но рекомендую приклеить.

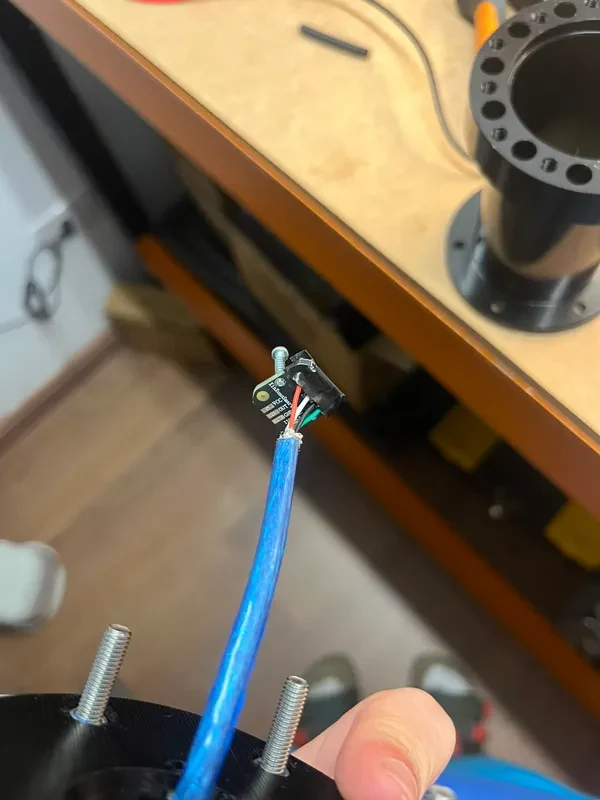

Энкодер крепится с помощью болта диаметром 2 мм (максимальная длина 12 мм), а для соединений я использовал кабель Arduino, поскольку он экранирован.

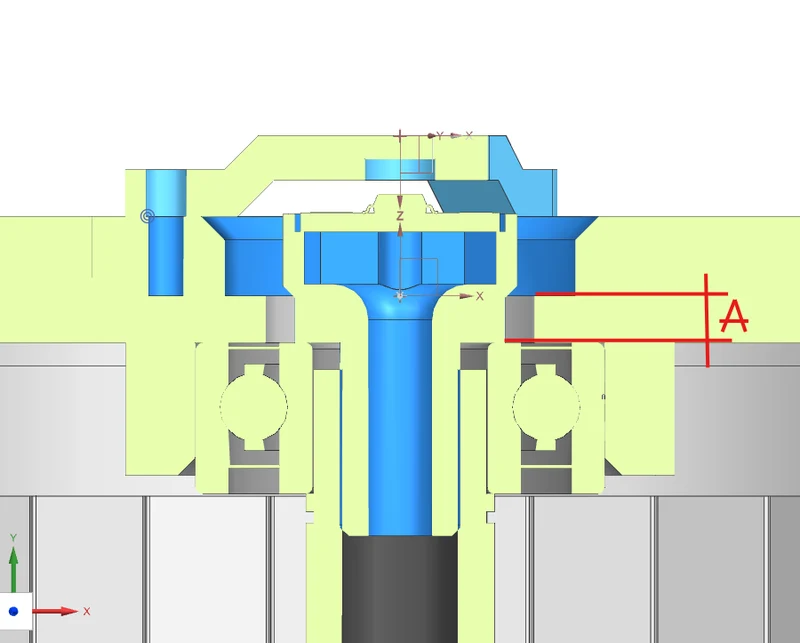

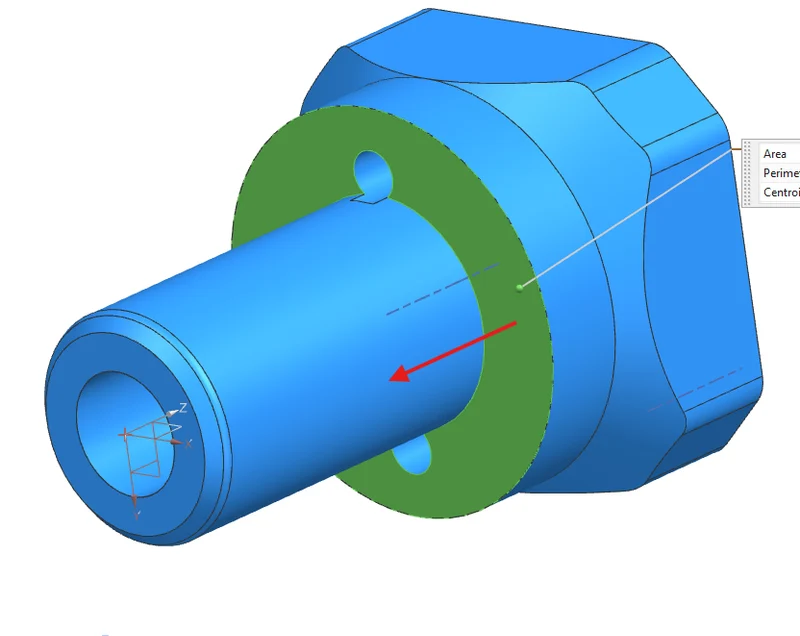

Для вала требуется отверстие диаметром 10 мм, и я спроектировал основание энкодера таким образом, чтобы оно подходило к нему с натягом, поэтому вам, возможно, придется отшлифовать его. Я рекомендую, чтобы он подходил с большим количеством возможных помех. Я также рекомендую измерить расстояние «А» на изображении между подшипником и лицевой стороной двигателя, я обработал двигатель, поэтому может быть небольшая разница. У меня 4 мм, если у вас больше, переместите разницу вниз по выделенной грани.
Для корпуса необходимо отверстие диаметром 23 мм.
Я оставляю все файлы шагов, чтобы вы могли распечатать их на 3D-принтере и при необходимости (и рекомендуется) внести необходимые изменения.
