Модель двигателя V6 | Функциональные поршни, клапаны и це...

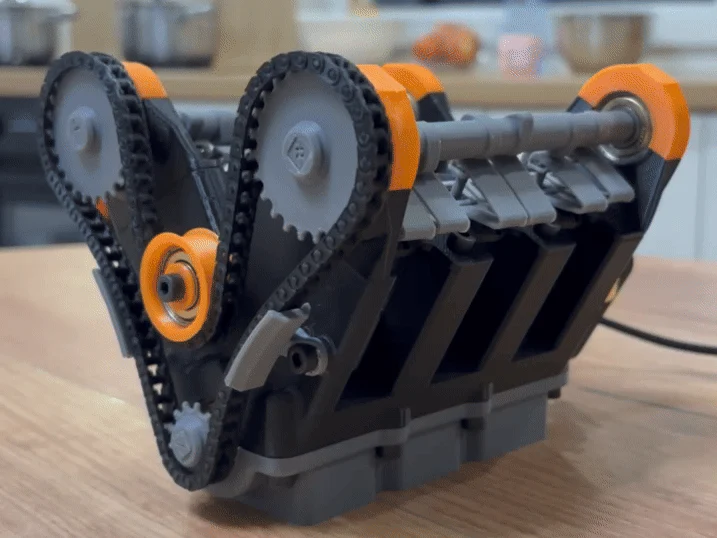

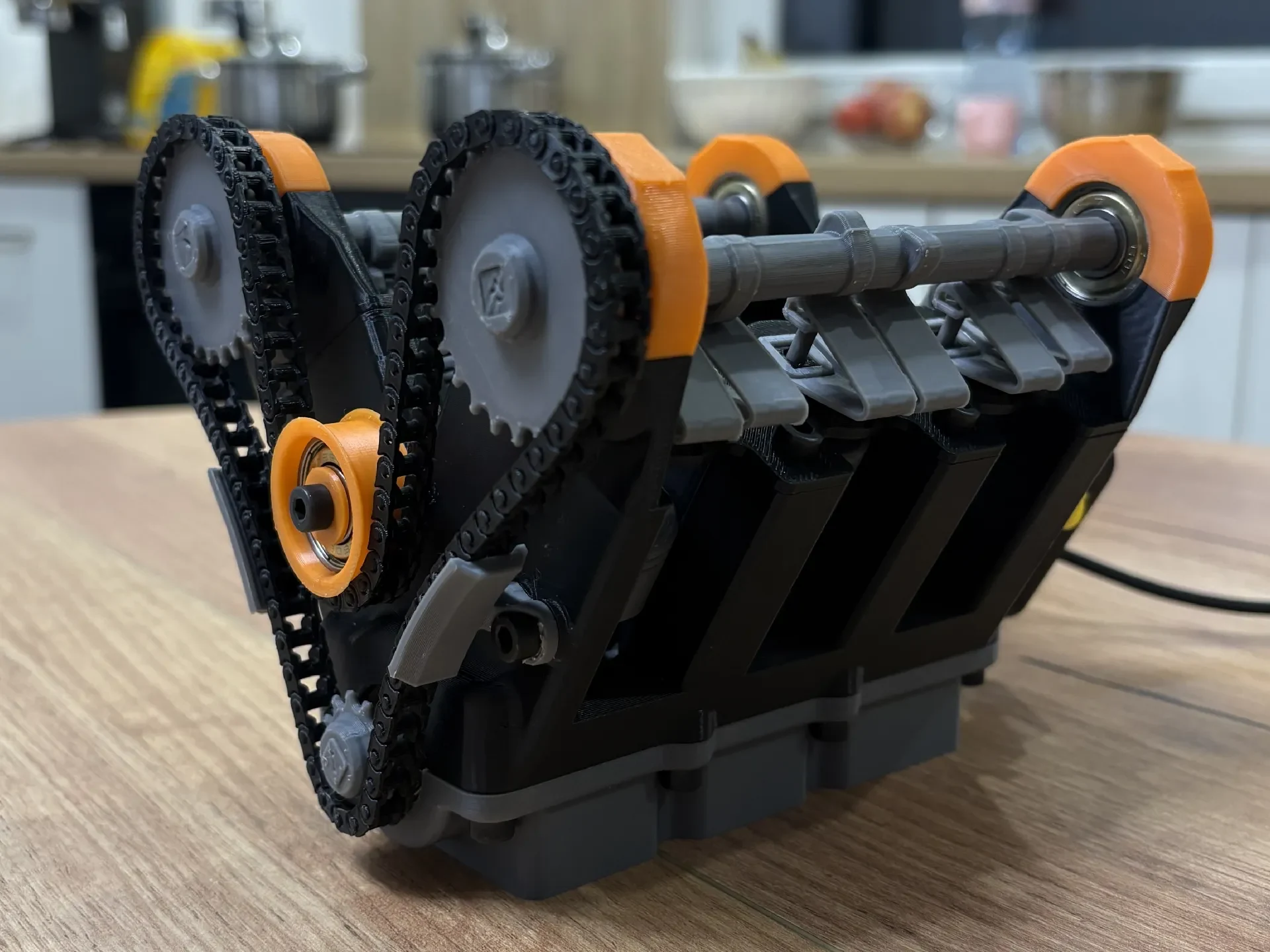

Этот проект представляет собой полнофункциональную модель двигателя V6, предназначенную для 3D-печати. Он имеет:

Подвижный коленчатый вал, поршни, цепь ГРМ и два клапана на цилиндр, стандартный порядок зажигания: 1-2-3-4-5-6,

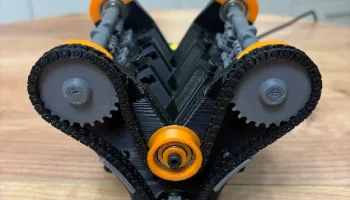

Полностью печатаемая цепь ГРМ,

Может вращаться вручную или приводиться в действие популярным двигателем постоянного тока.

Детали сборки

Модель собирается с использованием:

Коленвал и распредвалы: 6х подшипников 608 (можно распечатать из прилагаемых файлов),

Поддон масляный: 8×М4×15 мм + гайки,

Головки цилиндров: 8×М4×15 мм + гайки,

Натяжитель цепи ГРМ: 1×М4×25 мм + гайка, подшипник 608

Направляющие цепи ГРМ: 2×М4×8 мм + гайки,

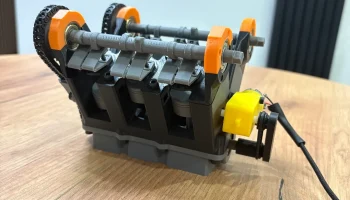

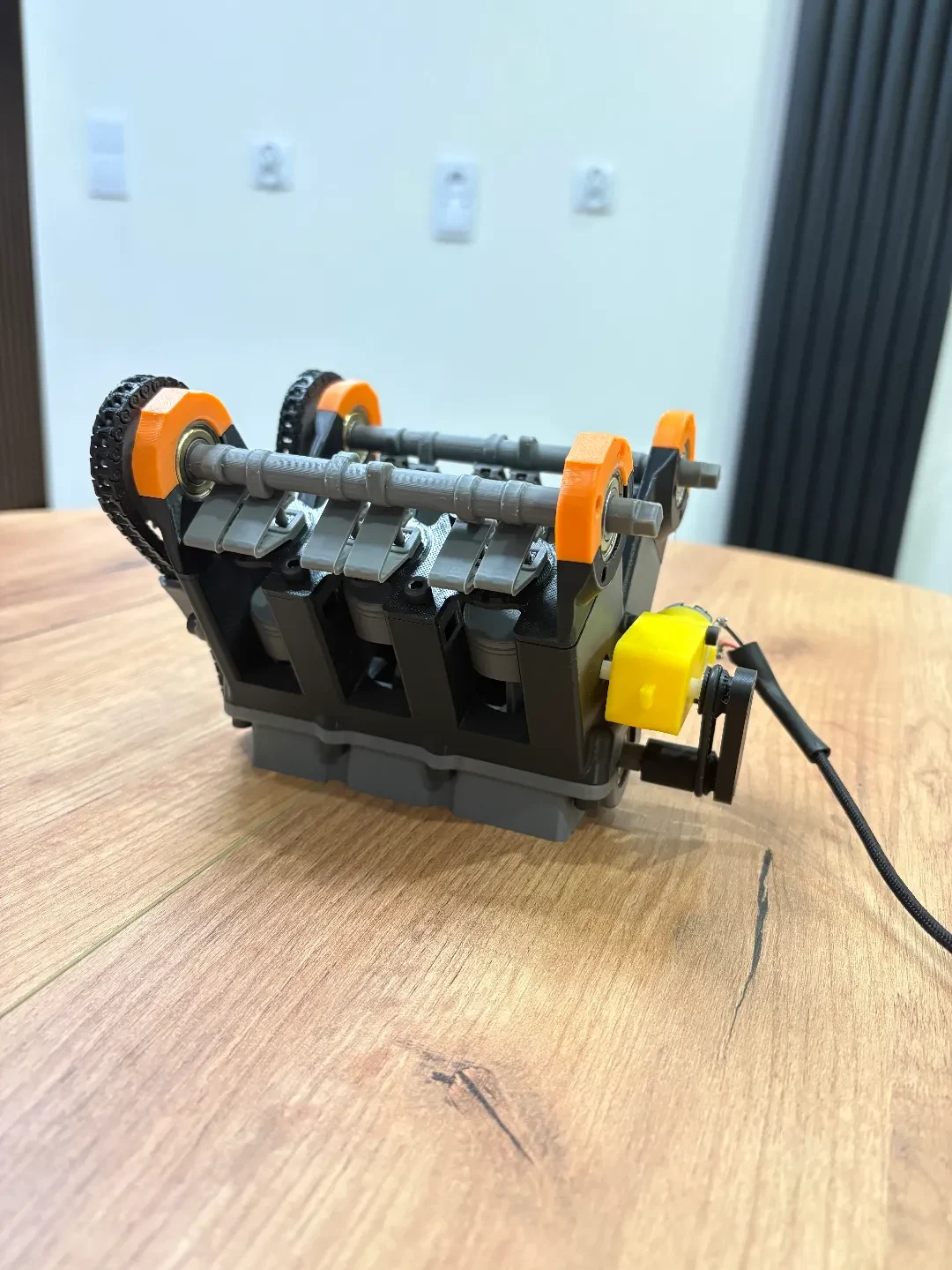

Дополнительное ��репление двигателя постоянного тока:

Тип двигателя: стандартный мотор-редуктор постоянного тока TT (48:1, 3-6 В, желтый пластиковый корпус — широко доступен)

2 × М2,5 × 25 мм + гайки или винты М3 × 25 мм (без гаек),

Советы по печати

Распределительные валы: печать разрезается по оси и склеивается после печати,

Коленчатый вал: печатать вертикально с опорами,

Пружины: печать с опорами,

Клапаны: печатать горизонтально с опорами (вертикальная печать может оказаться неудачной),

Цепь ГРМ: печать толщиной слоя 0,16 мм. Рекомендуемый материал PLA

Посмотрите другие мои модели двигателей!

Обновление 01.02.2025

Улучшенный адаптер двигателя постоянного тока.
