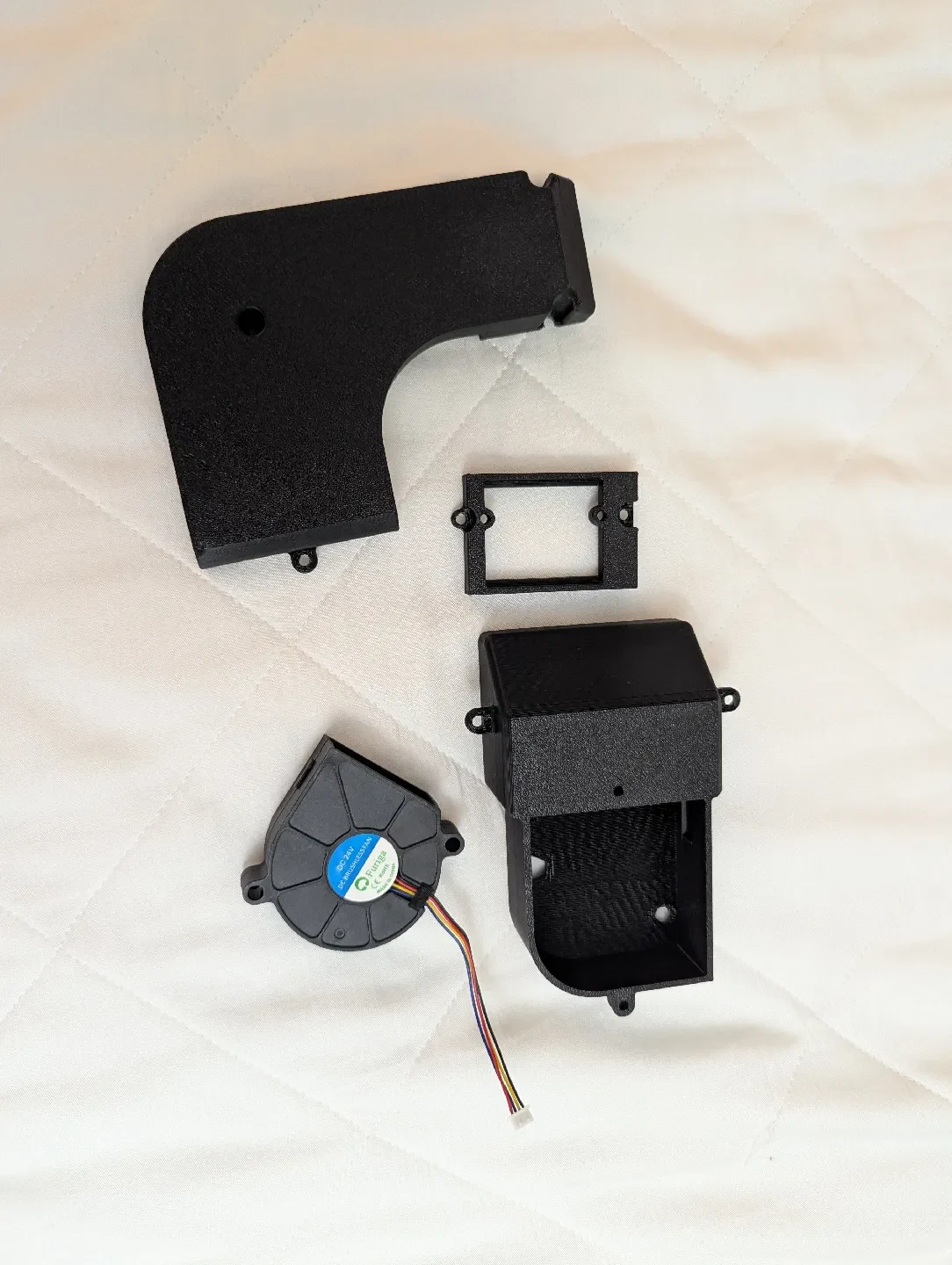

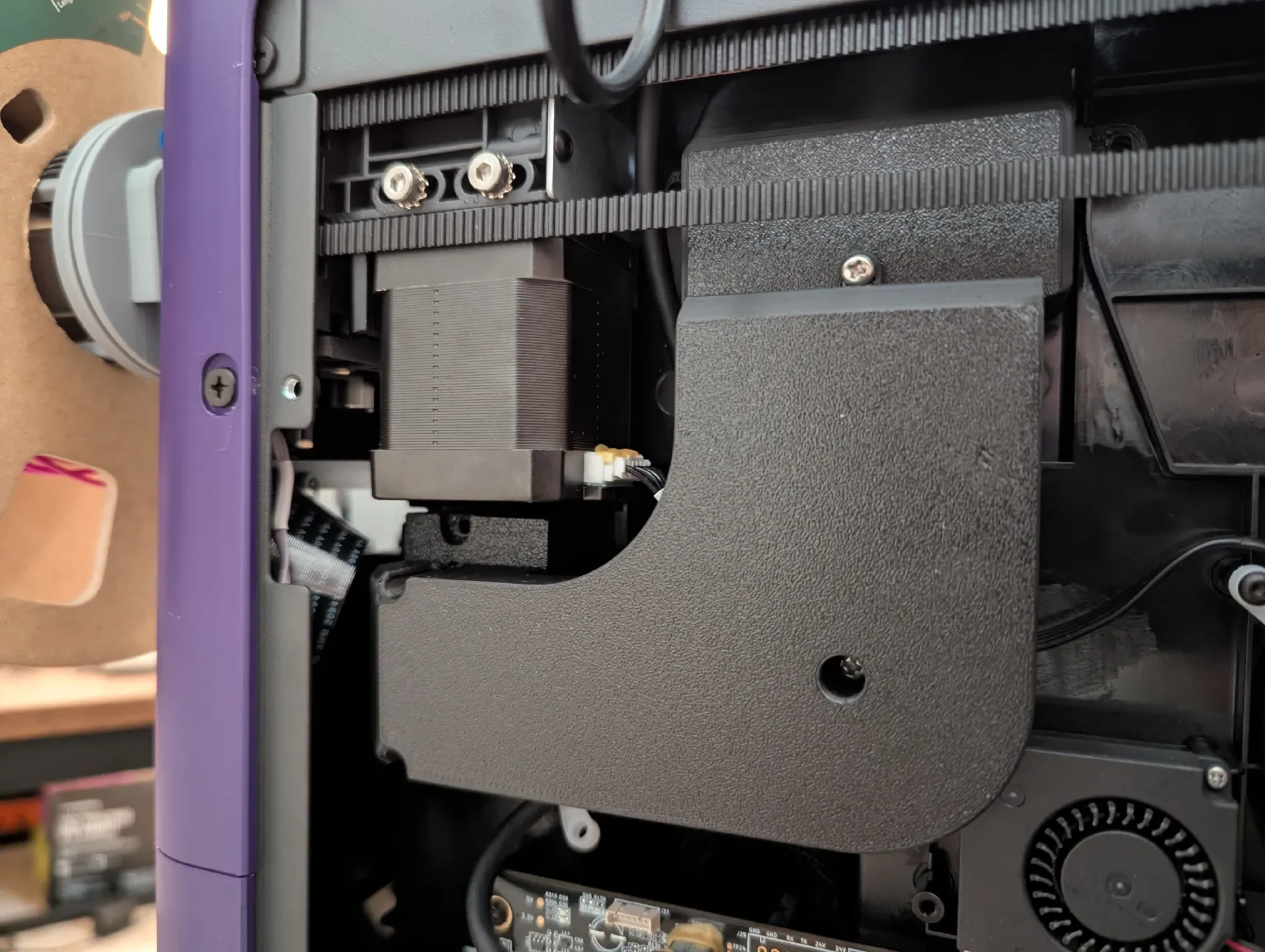

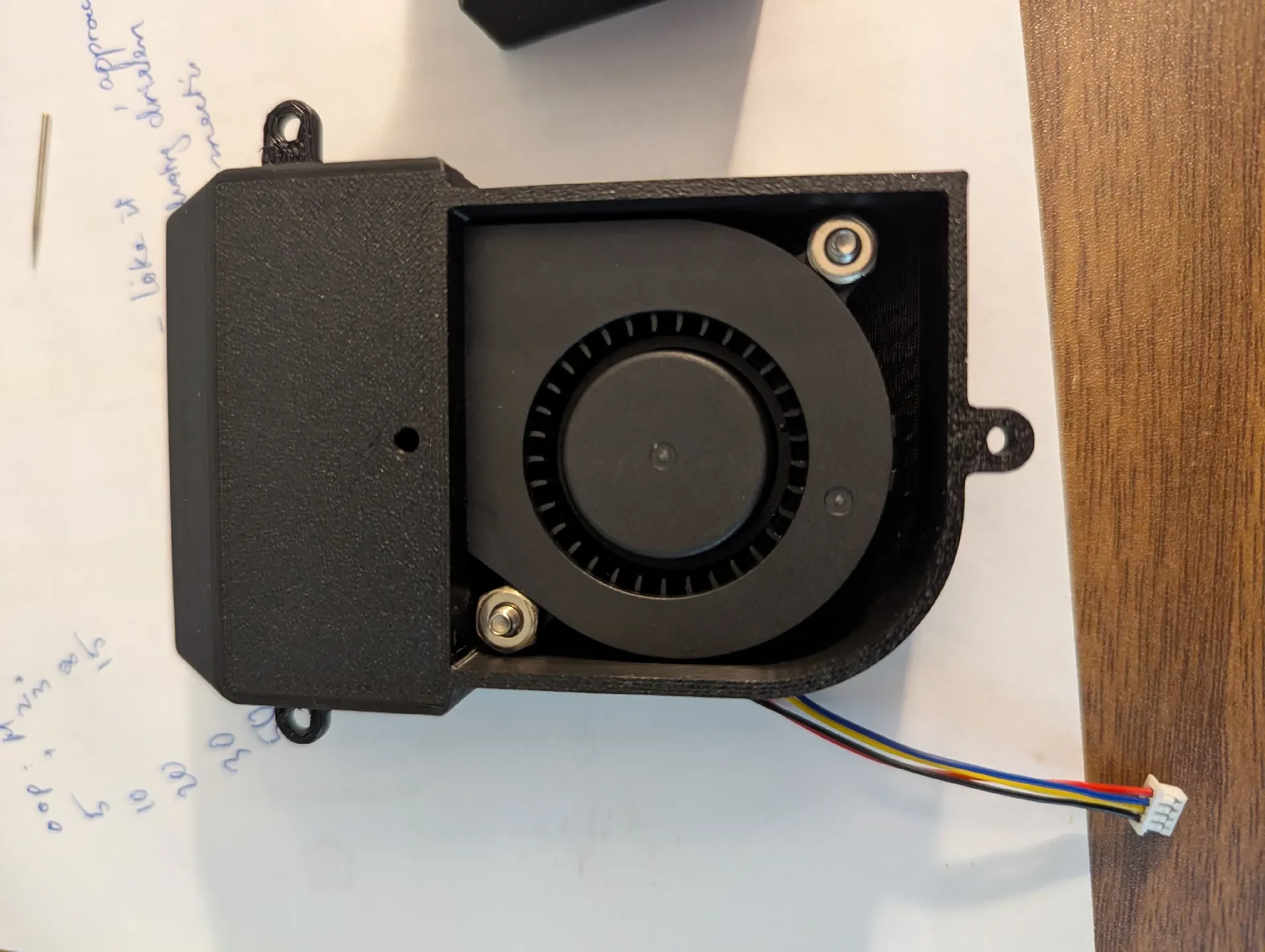

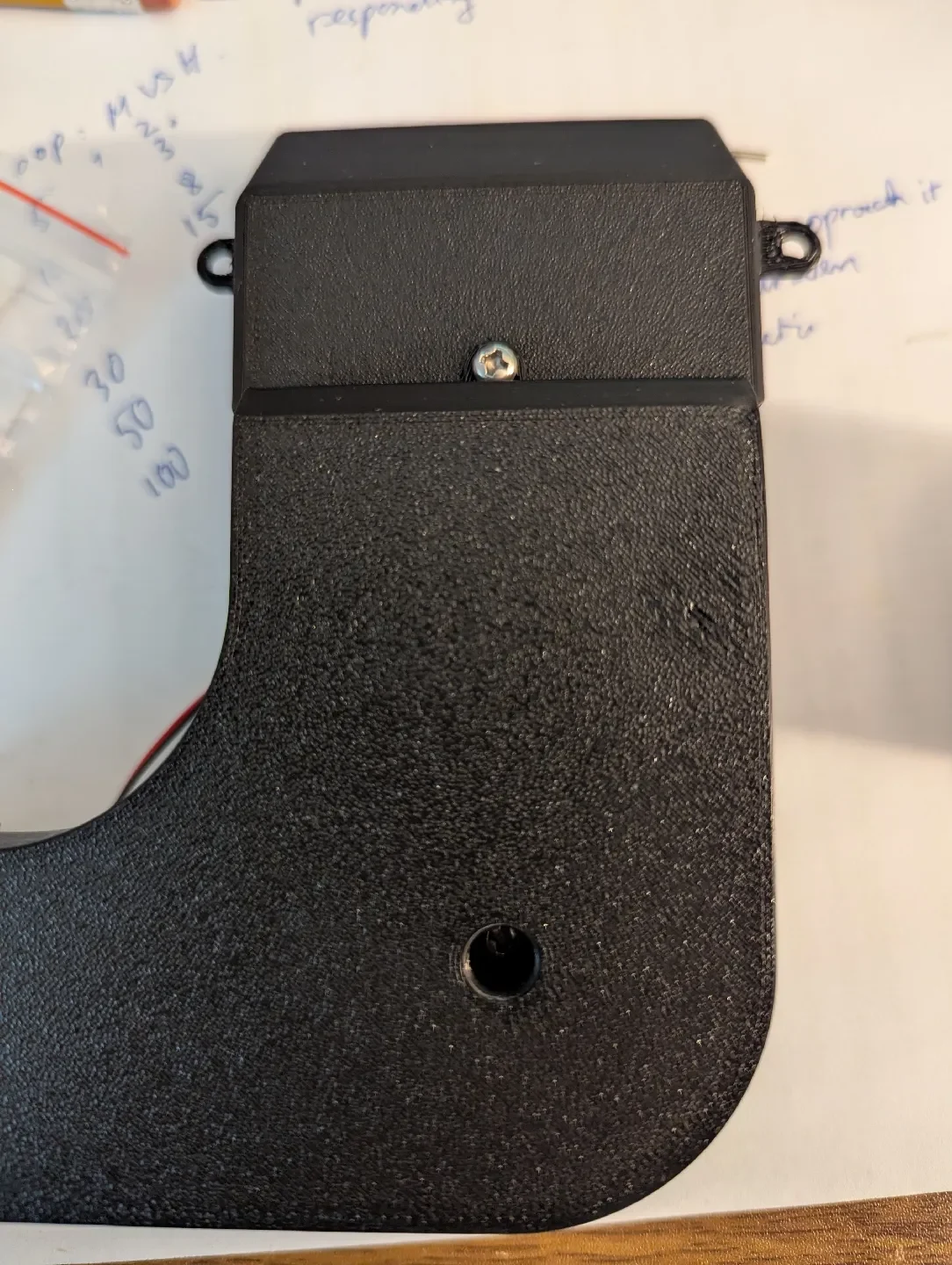

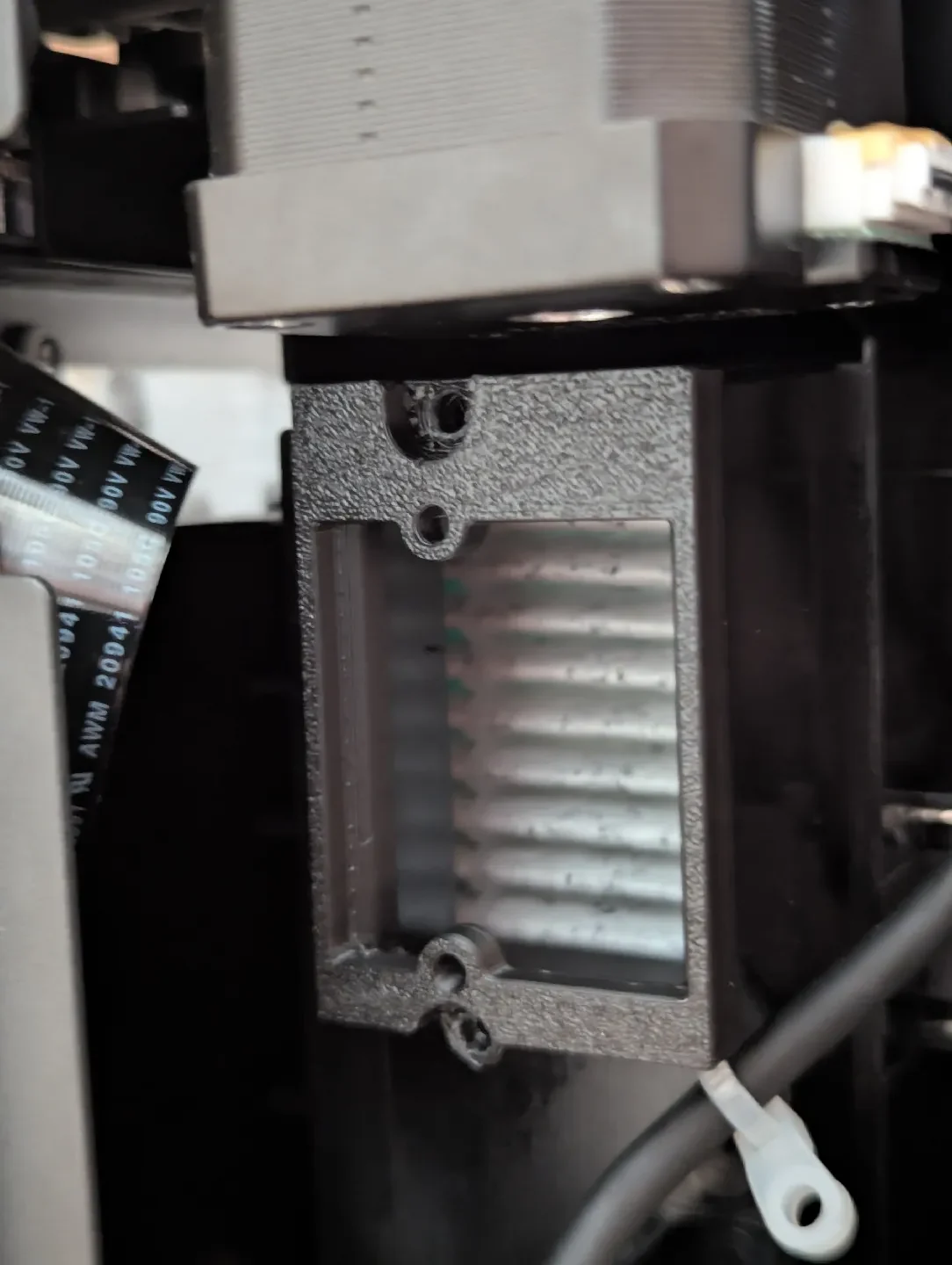

Канал внутренней фильтрации рециркуляционного воздуха для AD5X. В этой модели используется та же модель вентилятора/нагнетателя 24 В 5015, что и на головке инструмента с 4 проводами. Это обеспечивает возможность ШИМ и взаимозаменяемость. Мод помогает уменьшить количество паров и частиц, которые могут раздражать глаза и нос, если вам приходится сидеть или работать рядом с принтером. Эта модель была разработана для установки штатного вентилятора ��атеринской платы с достаточным зазором до других компонентов, таких как ремни и кабели. Ссылка на вентилятор.
Питание вентилятора без ШИМ: во время тестирования я использую только провода + и — и подключаю вентилятор к охлаждающему вентилятору материнской платы с помощью 2-контактного разветвителя JST Y. Ссылка на Y-сплиттер. Обратите внимание, что цвет проводов разветвителя обратный маркировке на машине (красный соответствует -, а черный — +). Это не создает никаких проблем, поскольку вы меняете полярность дважды, но обязательно проверьте полярность перед включением. При использовании этого метода вентилятор включается во время печати. Альтернативно вы также можете использовать порт светодиода для питания вентилятора. Светодиод включается по умолчанию после загрузки принтера, и вы можете включать и выключать питание с помощью кнопки-лампочки в приложении Flash Maker или Flash Forge Orca. Я думаю, что есть способы более разумного управления этим портом с помощью Gcode, но я не пробовал.
Для управления скоростью ШИМ: в стандартной прошивке AD5X отключен Gcode для управления 4-проводным портом PLA-Fan. На этот порт подается напряжение 24 В всякий раз, когда принтер включен, но сигнал ШИМ всегда равен 0. Чтобы включить его, обратитесь к этой записи VoronKor на Github. Согласно этому, последняя версия Zmod поддерживает Gcode для управления портом PLA-Fan. Сначала вам нужно будет установить Zmod. При установленном Zmod вентилятором можно управлять с помощью Gcode M106 P2 S??, S?? может быть от S0 до S255 в консоли. Если вы отправляете распечатку с помощью Orca Slicer, нажмите «Настройки принтера» > «Основная информация» > «Аксессуары» > «Проверить вспомогательную часть охлаждающего вентилятора».

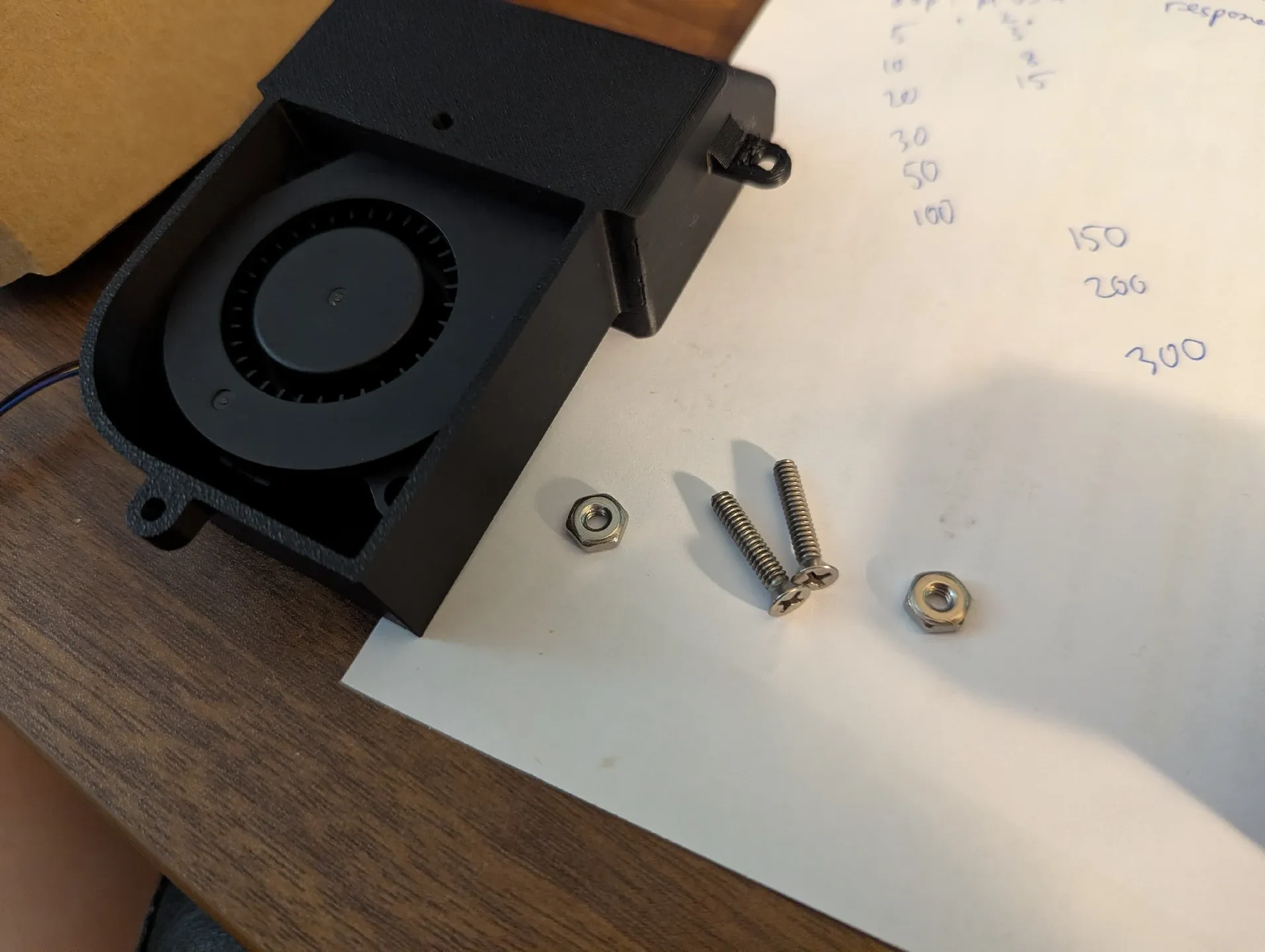

Аппаратное обеспечение: Я использую саморезы M3x8mm для соединения деталей вместе и установки сборки в отверстия для винтов AD5X. Для вентилятора я использую 2 винта с потайной головкой и потайной головкой длиной 6x32, длиной 15 мм, но вы также можете использовать для этого любой винт, обычно используемый для вентиляторов в корпусе ПК, без использования гаек.
Спасибо Jwidess за файлы моделей воздуховодов AD5M. Спасибо Деррику Бурназиану за обсуждение и помощь с тестированием/модификациями.
