Линейные сервоприводы Avatar

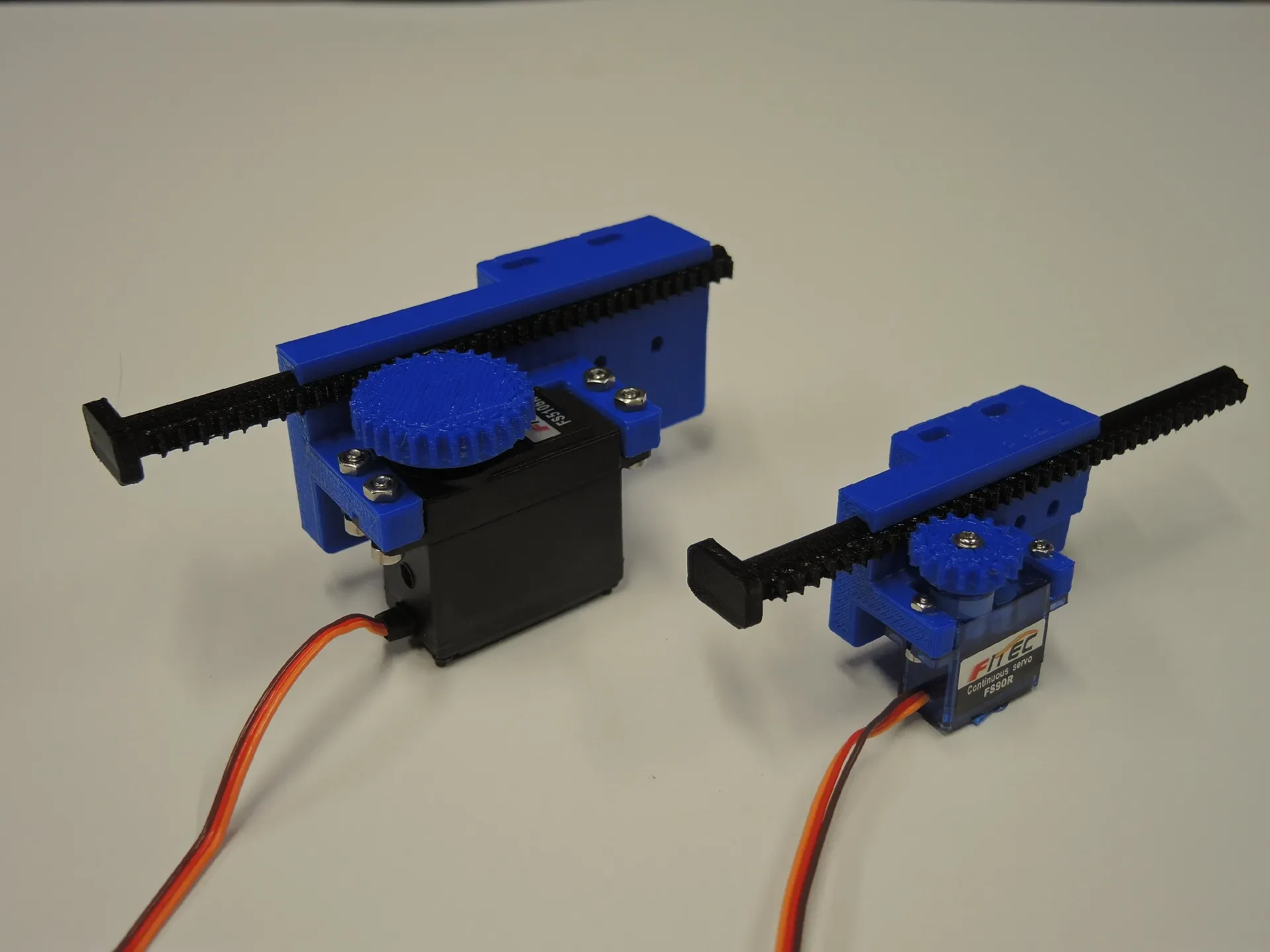

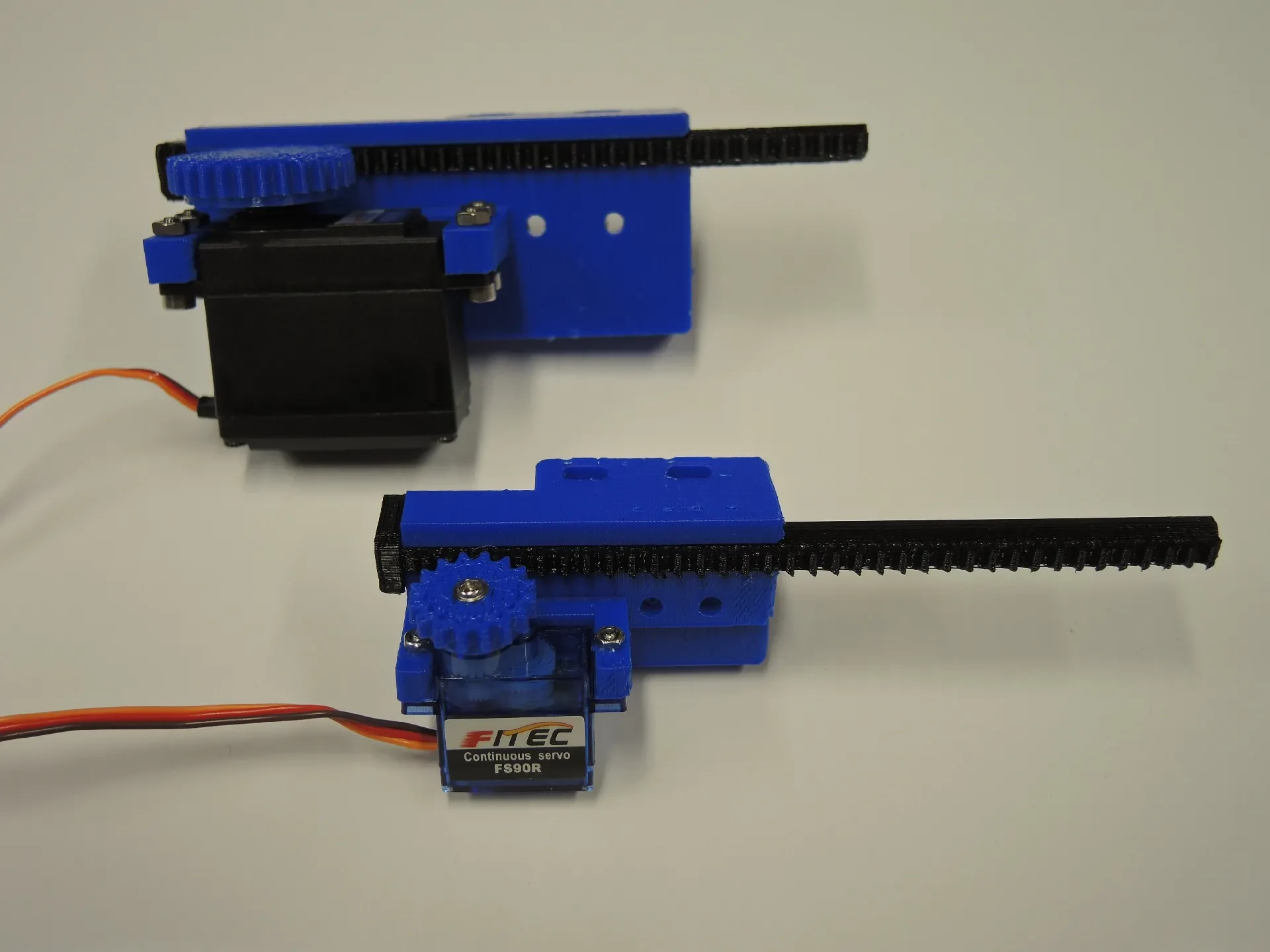

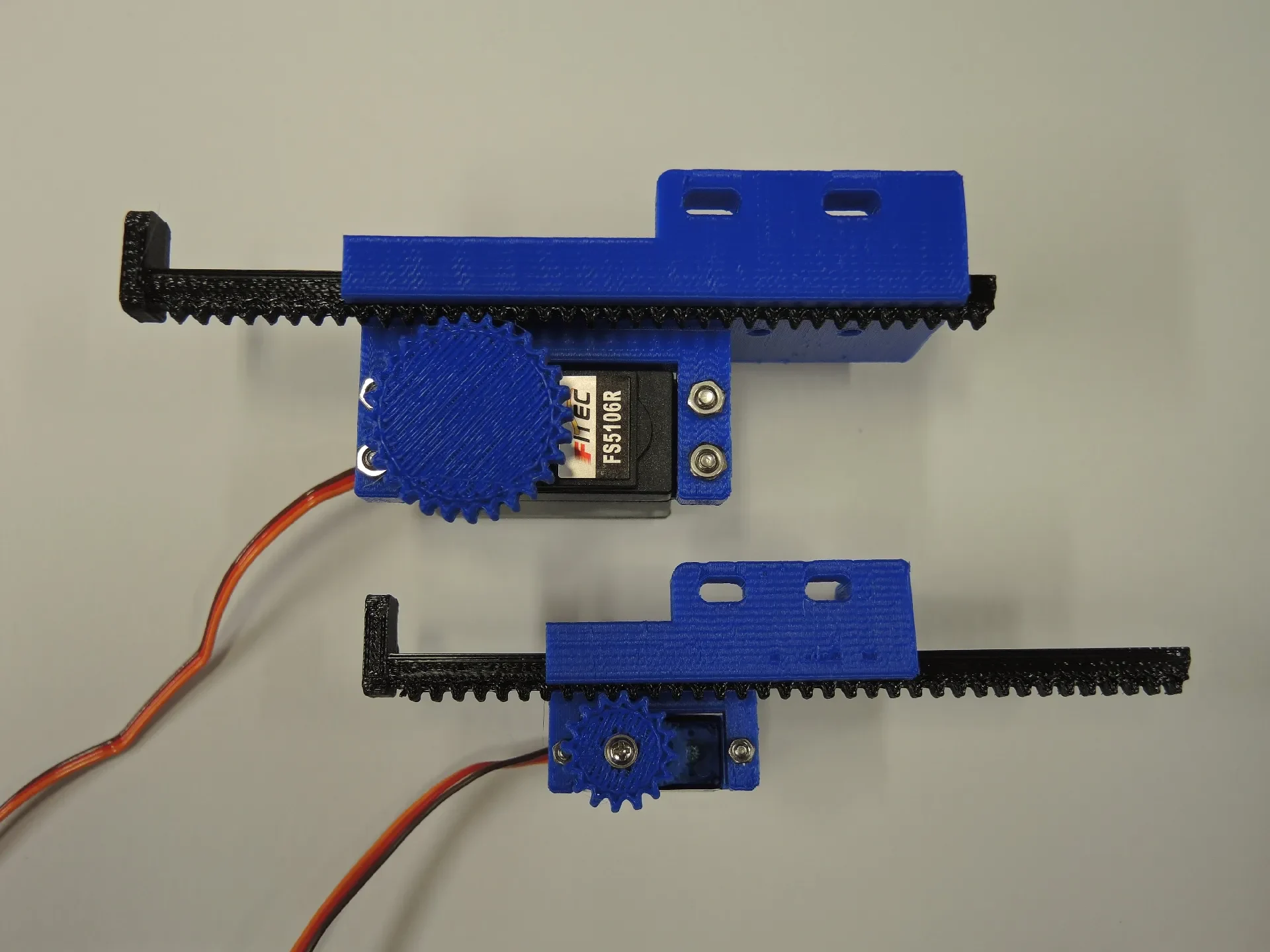

Это линейный сервопривод общего назначения (толкательный тип). Были разработаны два размера для различных ограничений по пространству и выходной мощности.

В них используются сервоприводы непрерывного вращения, что помогает снизить стоимость. Готовые приводы этого типа могут стоить около 70 долларов США.

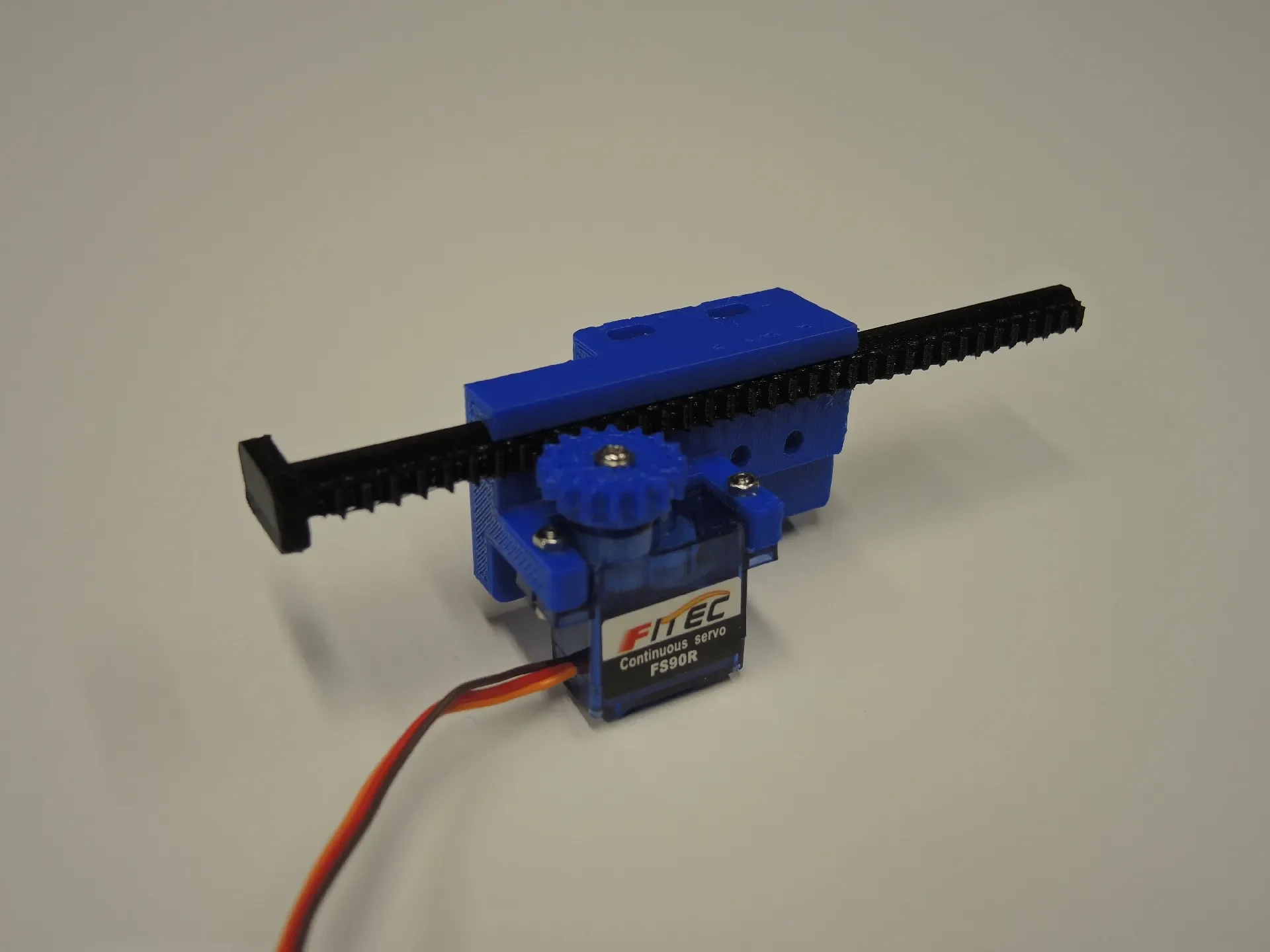

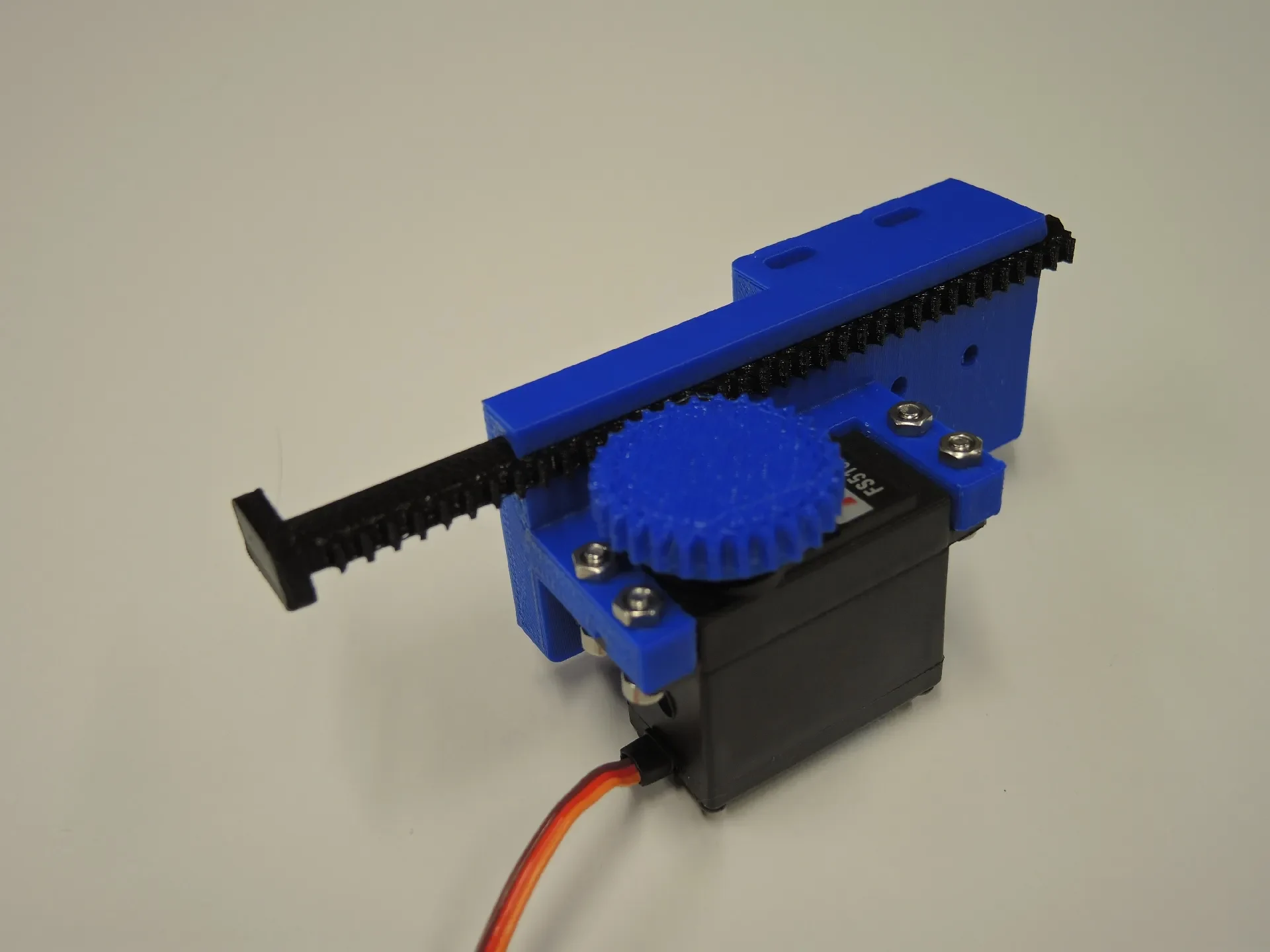

«Мини»-версия подходит для проставок меньшего размера, но имеет гораздо меньшую выходную силу. «Большая» версия имеет более высокую выходную силу, но… больше по размеру, чем «мини».

Вот видео, которое показывает, как собрать и запустить оба размера:
https://youtu.be/2vAoOYF3m8U

Если вам нравится этот дизайн, вам также может понравиться мой моторизованный проигрыватель с магнитными крепежными пластинами:
https://www.thingiverse.com/thing:3353201

Обра��ите внимание: лучший способ выразить свою признательность и быть в курсе моих последних проектов в области 3D-печати — это зайти на мой канал на YouTube и подписаться!
https://www.youtube.com/potentprintables

Некоторое вдохновение для этого дизайна пришло из:
https://hackaday.com/2016/03/31/3d-printed-case-turns-servo-into-quality-linear-actuator/

В файлы включен список материалов для каждого размера, а также партнерские ссылки на детали, не напечатанные на 3D-принтере.

Количество STL для печати:

Мини версия-
Кронштейн двигателя, мини-версия {Кол-во 1x}
Шестерня, мини-версия {Кол-во 1x}

Большая версия-
Кронштейн двигателя, большая версия {Кол-во 1x}
Шестерня, большая версия {кол-во 1x}

Толкатель- (рабо��ает для обоих типов, выберите только нужную длину и напечатайте QTY 1x)
Длина 75 мм [даёт ход ~50 мм]
Длина 100 мм [даёт ход ~75 мм]
Длина 125 мм [даёт ход ~100 мм]
Длина 150 мм [даёт ход ~125 мм]
