Линейный привод

Руководство по сборке:

Это приспособление для сервопривода SG90, которое позволяет ему работать как линейный поршень. Он обеспечивает силу примерно 5 Н в обоих направлениях и может выдвигаться на 45 мм от исходного положения.

Пошаговая сборка:

1. Подготовьте сервопривод:

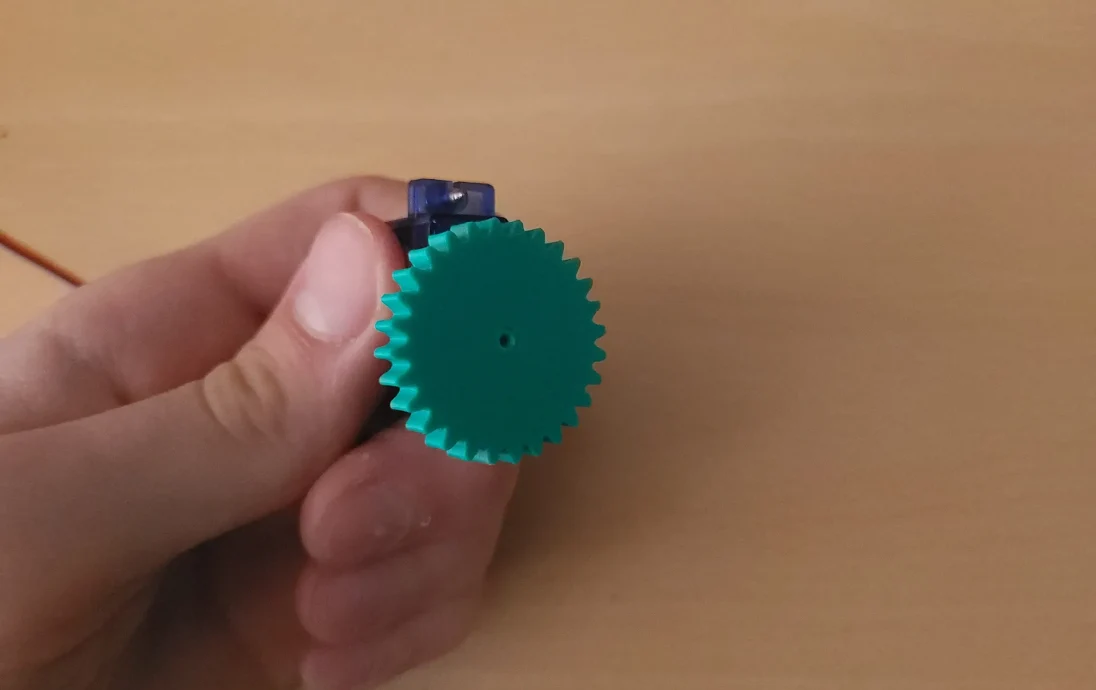

Прикрепите шестерню к валу сервопривода.

Полностью поверните его против часовой стрелки. Альтернативно вы можете включить сервопривод и запрограммировать его на достижение этого положения.

2. Снимите шестерню:

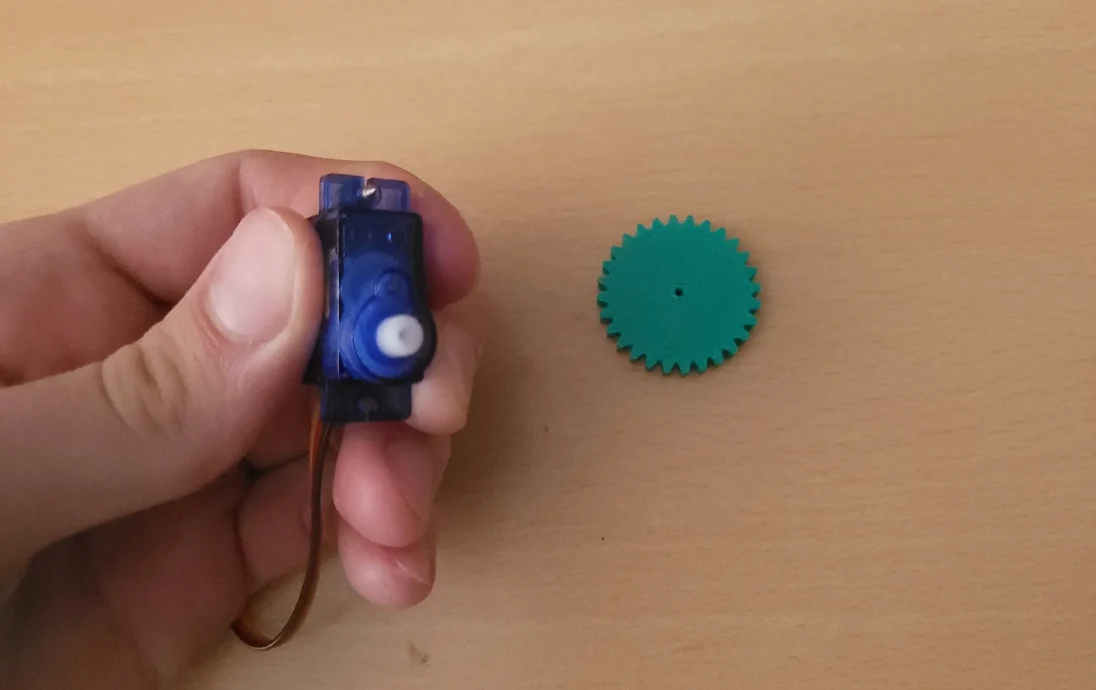

Установив его в крайнее положение против часовой стрелки, осторожно снимите шестерню с сервопривода.

3. Вставьте сервопривод в корпус:

Поместите сервопривод в соответствующий слот внутри корпуса. Убедитесь, что он надежно закреплен.

4. Добавьте стойку для шестерен:

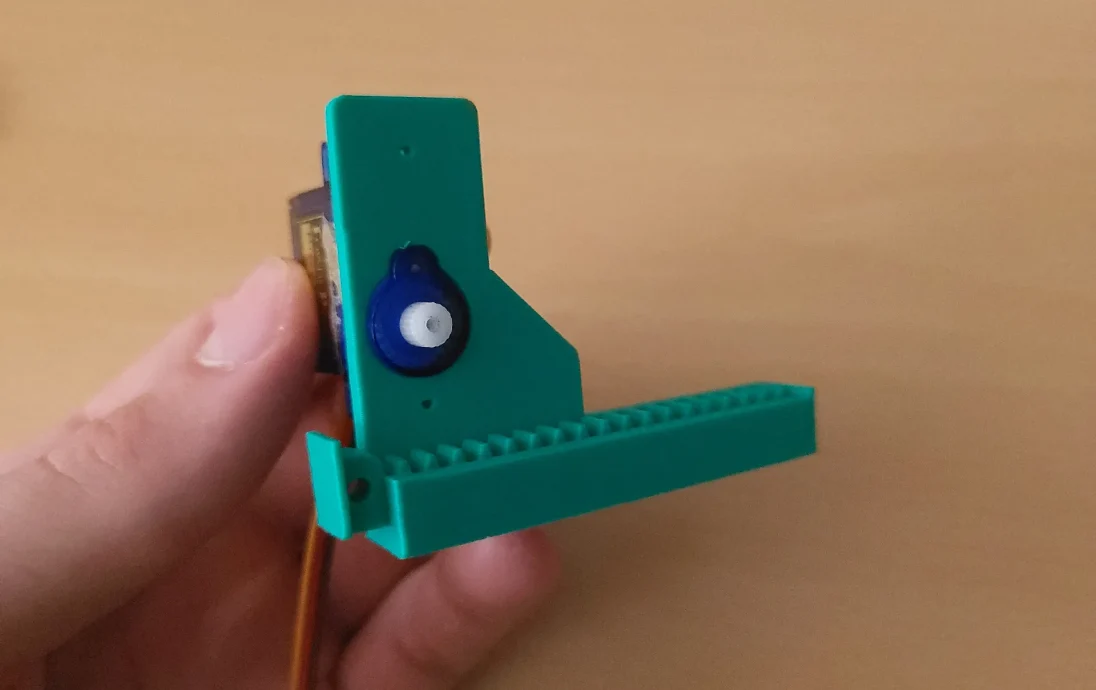

Вставьте зубчатую рейку в корпус, правильно совместив ее с сервомеханизмом.

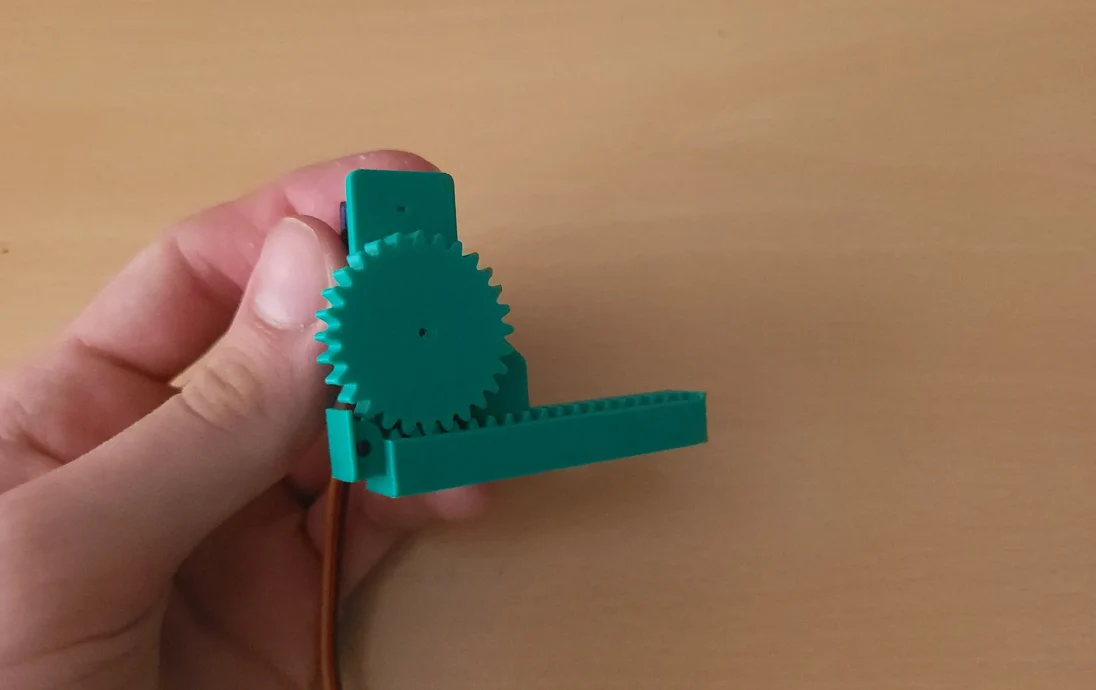

5. Снова прикрепите шестерню:

Установите шестерню обратно на вал сервопривода.

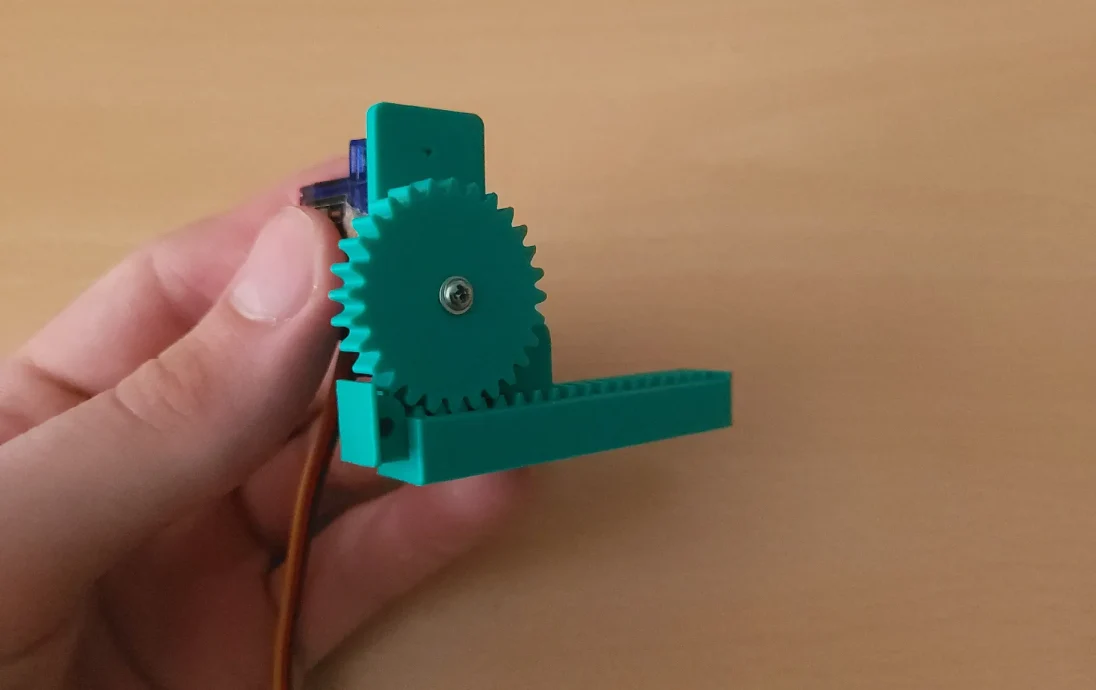

При желании вы можете закрепить его винтом для большей устойчивости, хотя он вполне подходит и без него.

6. Финальная проверка:

Убедитесь, что все компоненты прочно закреплены на своих местах и что линейное движение происходит плавно.
