SMLight SLZB-06 / SLZB-MR Настенное крепление......

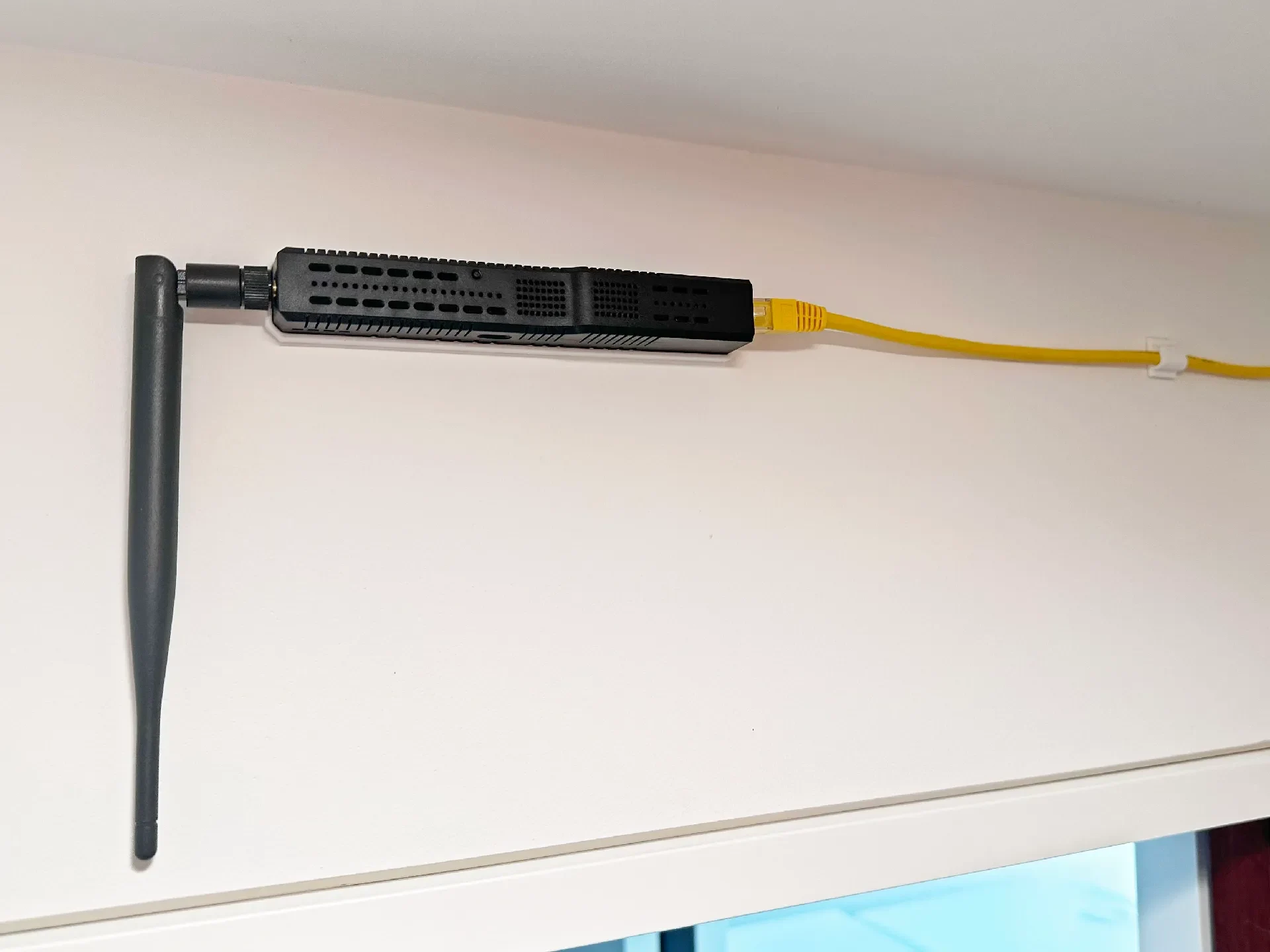

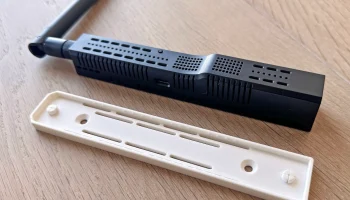

Это настенное крепление для сетевых USB-адаптеров SMLight SLZB Zigbee Ethernet. SLZB защелкивается на месте и остается в безопасности. Его легко установить и снять.

Обновление: я выпустил обновленную модель для крепления с помощью 6-миллиметровых магнитов.

На данный момент подтверждено, что это крепление подходит для следующих моделей SMLight:

СЛЗБ-06

��ЛЗБ-06М

СЛЗБ-06Мг26

СЛЗБ-06П7

СЛЗБ-06П7У

СЛЗБ-06У

СЛЗБ-МР1

СЛЗБ-МР1У

СЛЗБ-МР2

СЛЗБ-МР3

СЛЗБ-МР3У

СЛЗБ-МР4

СЛЗБ-МР4У

СЛЗБ-МР5У

SLZB-MRW10

Это может сработать и для других. Пожалуйста, оставьте комментарий о других моделях, и я буду держать эту информацию в курсе.

Особенности модели

Цельный дизайн

Печатает без подставок

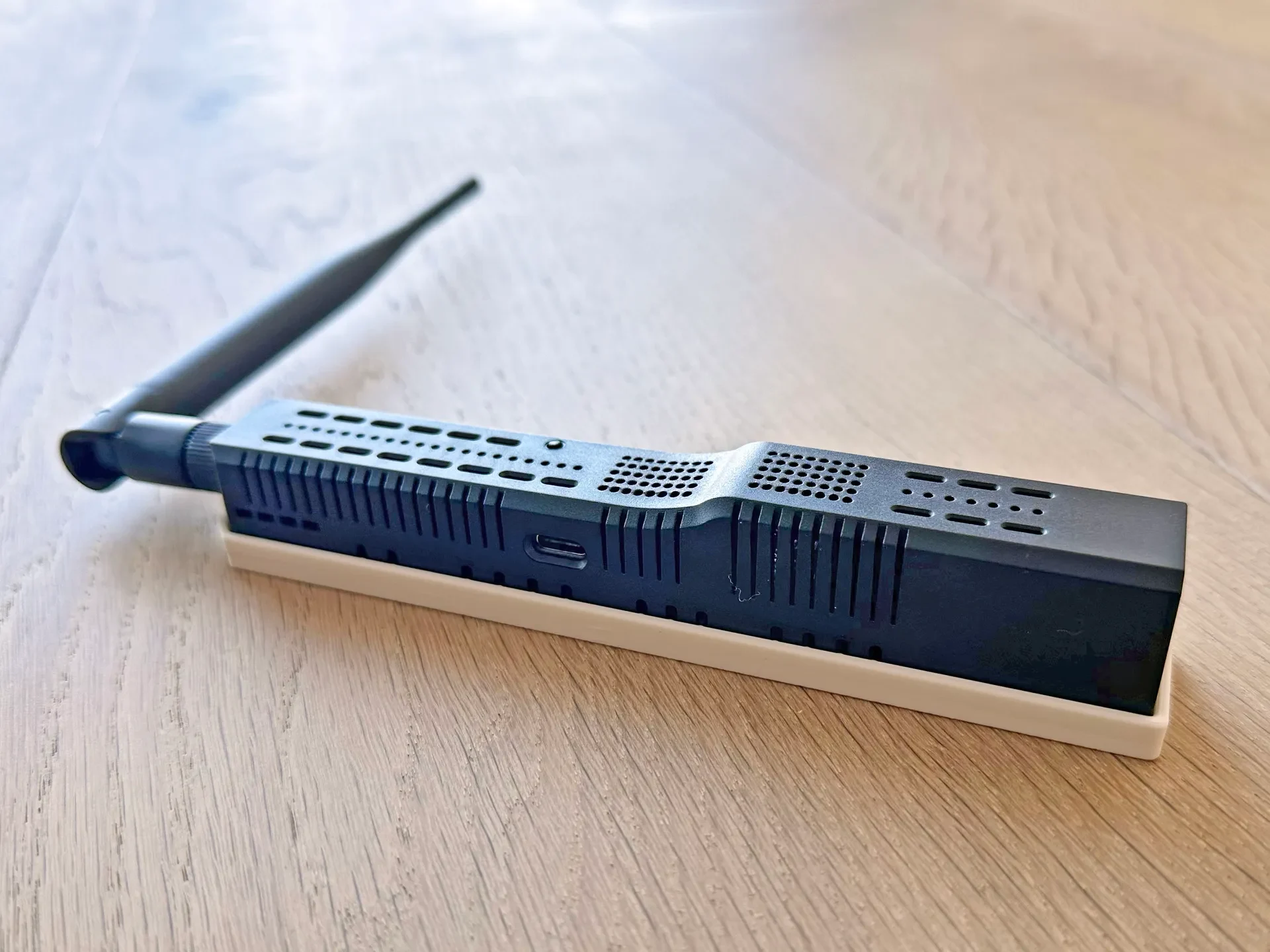

Надежно удерживает SLZB в любом положении.

Крепится к стене винтами с плоской головкой

Включает файлы STEP и Fusion для удобного ремикширования.

Как это работает

Я разработал его с совместимыми механизмами, чтобы он был устойчив к различиям в точности принтера и материалах:

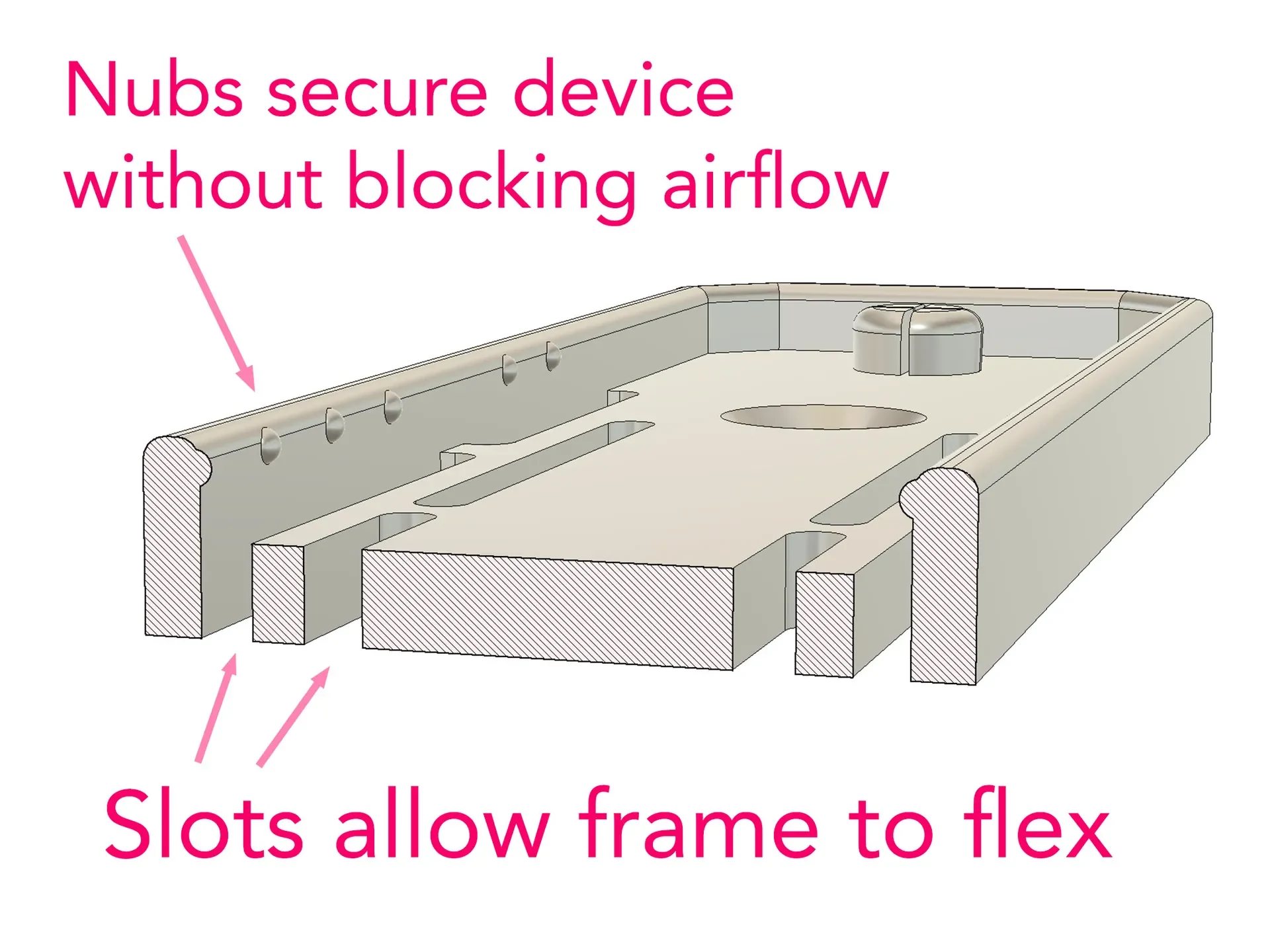

Маленькие удерживающие выступы совпадают с вентиляционными отверстиями и надежно удерживают его, не блокируя поток воздуха.

Прорези в раме позволяют выступам изгибаться во время установки/снятия.

Две большие клавиши совпадают с точками крепления адаптера. Вместе с ободом они предотвращают боковое движение. Единственный способ снять устройство — потянуть его прямо из стены.

Посадка настроена так, чтобы сбалансировать плотное прилегание и простоту использования.

Хорошо работает с PLA или PETG.

Монтаж

Предназначен для винтов №6 или №8.

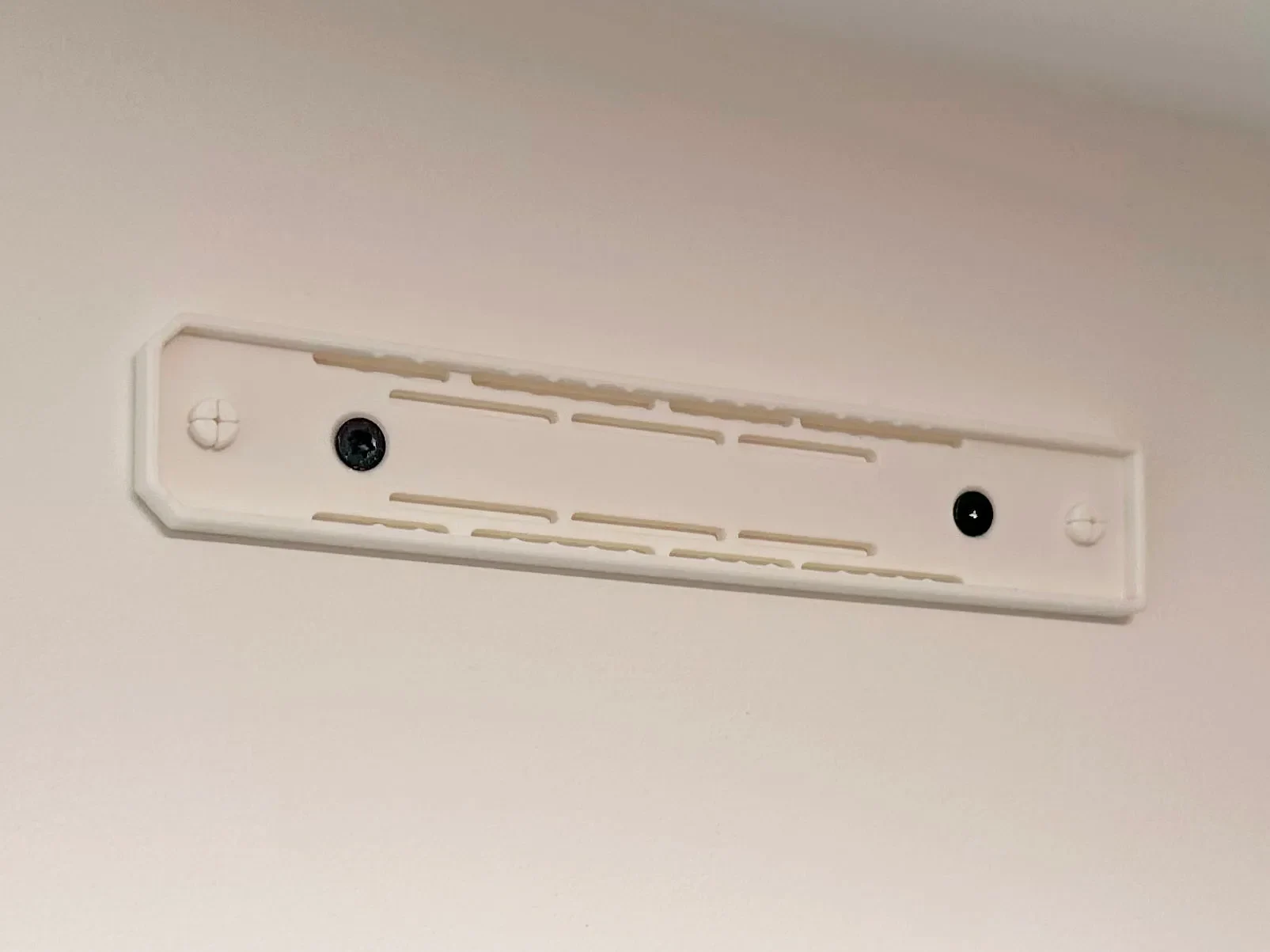

Сначала установите раму, затем вставьте адаптер.

Зачем еще одно настенное крепление?

SLZB великолепен, но прилагаемое монтажное решение (два крошечных винта) требует лучшего варианта. Я посмотрел на другие модели, напечатанные на 3D-принтере, но мне нужно было что-то, что работало бы в любой ориентации и было бы проще, чем большие С-образные зажимы. Эта версия отвечает всем моим требованиям. Я также подумал о том, чтобы добавить выдвижные зажимы в стиле «ласточкин хвост» для дополнительной безопасности, но они действительно не нужны.

Файлы включены

Файл STEP — для ремиксов в любой программе САПР.

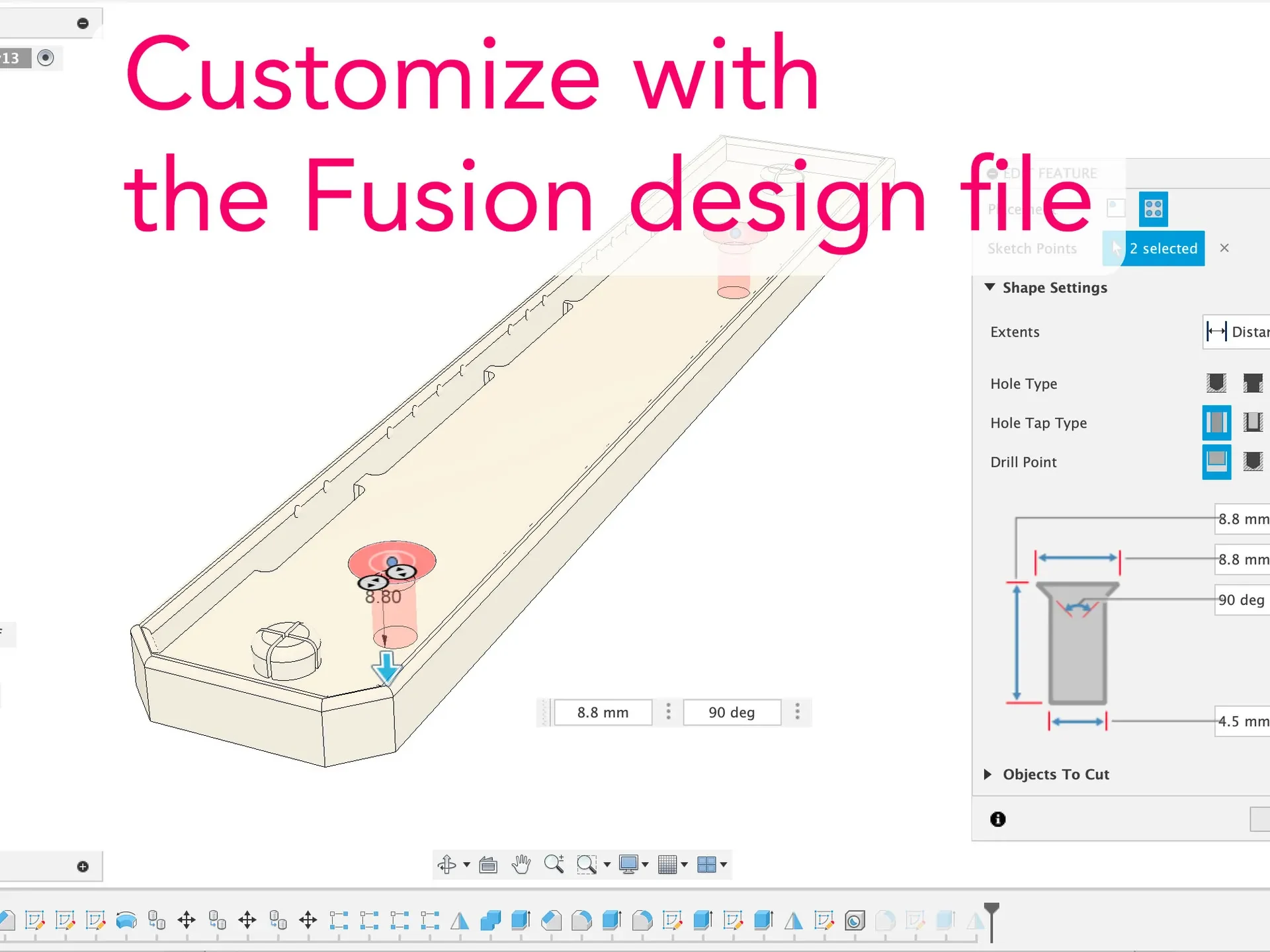

Файл проекта Fusion 360 — собственный файл с полной историей.

3MF — печатать так же, как я

Печать

Печать на спине. 3 настенные петли.
