Кликер Minecraft: Волк/Собака

В этой игрушке-волке/собаке Minecraft используется клавиатурный переключатель Cherry MX или аналогичный (я использую дешевый переключатель Outemu Clicky Green, купленный на Aliexpress) и шарнирные ножки. Головную часть можно нажать и щелкнуть (если вы используете щелкающий переключатель).

При печати не требуются опоры.

Некоторые детали имеют встроенные мышиные уши для прилипания к кровати и отрыва опор. Подробную и��формацию об их удалении см. в пошаговом руководстве по сборке ниже.

Шаг 1: Снимите опору с части шеи/гривы с помощью нескольких опор.

Шаг 2. Отломите 4 небольшие опоры от стопорного кольца головки.

Шаг 3: Поместите стопорное кольцо головки на приспособление для сборки. Совместите лыску на фиксирующем кольце головки с лыской на приспособлении.

Шаг 4. Прикрепите часть шеи/гривы к приспособлению так, чтобы зажимы на фиксирующем кольце головы проходили через прорези, как показано на рисунке.

Шаг 5: Положите воротник сверху, снова так, чтобы зажимы фиксатора головы проходили через прорези. Если вы хотите, чтобы ваша модель была волком, напечатайте воротник того же цвета, что и тело.

Отложите эту стопку деталей в сторону.

Шаг 6: Вставьте глаза, шум и часть рта в лицо, как показано на рисунке.

Нажмите прямо вниз. Нос находится на изгибе, который должен согнуться, а затем снова встать на место.

В этот момент изгиб носа вот-вот согнется, и легкого нажатия будет достаточно, чтобы он встал на место. Если ваш принтер хорошо настроен.

Здесь деталь вставлена до упора:

Шаг 7: Поместите голову на подготовленну�� ранее стопку деталей. Надавите на него прямо вниз, совместив два изогнутых паза с зажимами.

Это самая сложная часть сборки. Два верхних зажима вставляются довольно легко, а вот два нижних требуют осторожности. Я обнаружил, что можно осторожно надавить на каждый из них с помощью очень маленькой плоской отвертки или тонкой металлической линейки, одновременно нажимая головку вниз.

При правильном положении между головой и воротником не должно быть зазора, даже если слегка потянуть за голову. Голова должна поворачиваться из стороны в сторону на ±15°.

Я сломал клипсы. Если это произойдет, любые части, оставшиеся в головной части, можно удалить пинцетом или остроконечными пирсами и распечатать новый зажим для фиксации головы.

Шаг 8. Вставьте механический переключатель к��авиатуры в головку. Обратите внимание на ориентацию. Плунжер представляет собой прямоугольник и должен быть направлен в сторону двух направляющих. Переключатель не будет поворачиваться на 90°/270° в этом положении.

Шаг 9: Прикрепите задние ноги к туловищу. Они длиннее на обеих парах ног.

Шаг 10: Вставьте нить нити диаметром 1,75 мм в отверстие, чтобы получился шарнирный штифт. Аккуратно надавите вниз, удерживая плоскогубцами.

Отрежьте каждый конец нити заподлицо с помощью бокорезов.

Удалите мышиные укусы с нижней части ног.

Шаг 11: Вставьте хвост. Убедитесь, что вы можете видеть сквозь отверстие, и вставьте в отверстие еще один кусок нити, чтобы получился шарнирный штифт. Опять же, разрезаем его заподлицо с каждой стороны корпуса бокорезами.

Шаг 12: Нажмите на голову. Совместите головку с боковыми направляющими и плотно надавите на нее. Головка должна войти в контакт с переключателем клавиатуры и удерживаться на месте.

Шаг 13: Прикрепите передние ножки. Опять же, в качестве шарнирного штифта для каждого используется кусок нити. Проденьте его в отверстия и отрежьте лишнее.

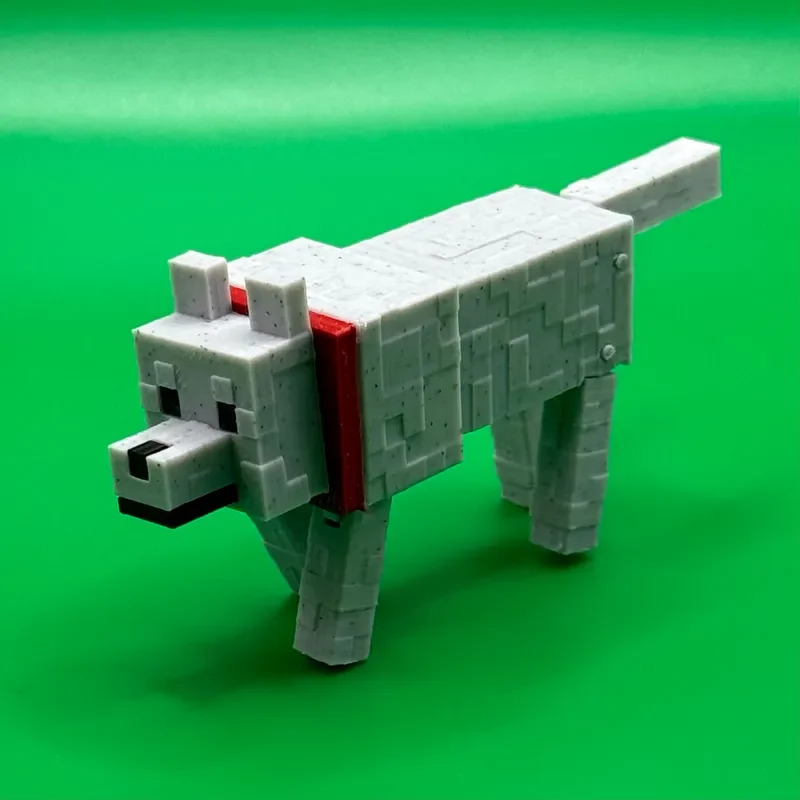

Готовый волк/собака
