Ремонт зажима кабеля Ethernet RJ45

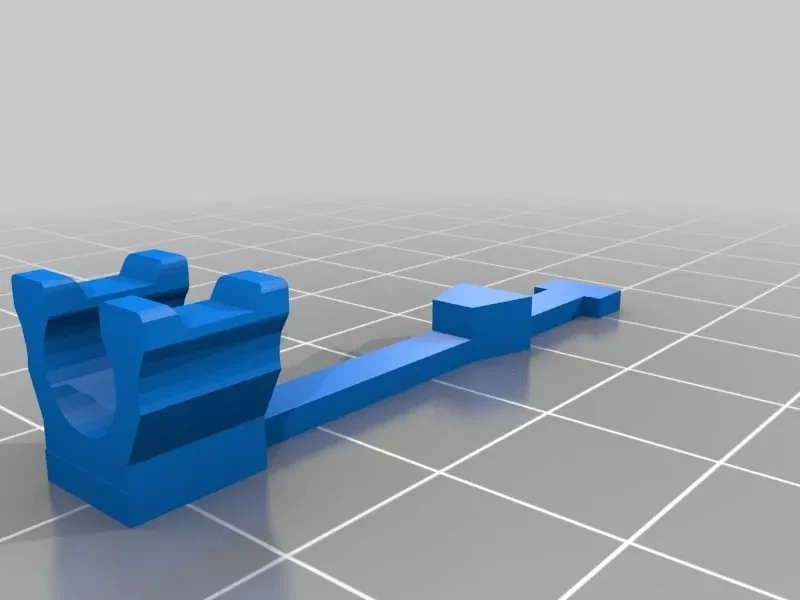

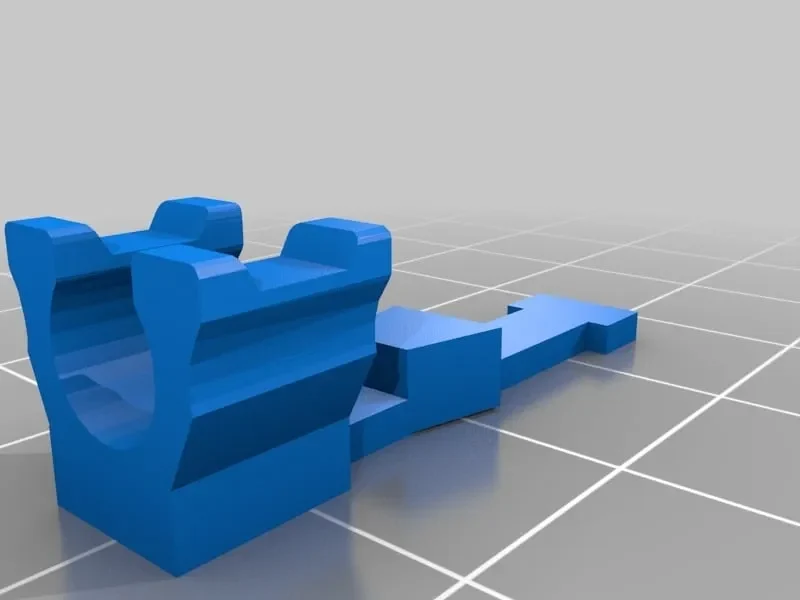

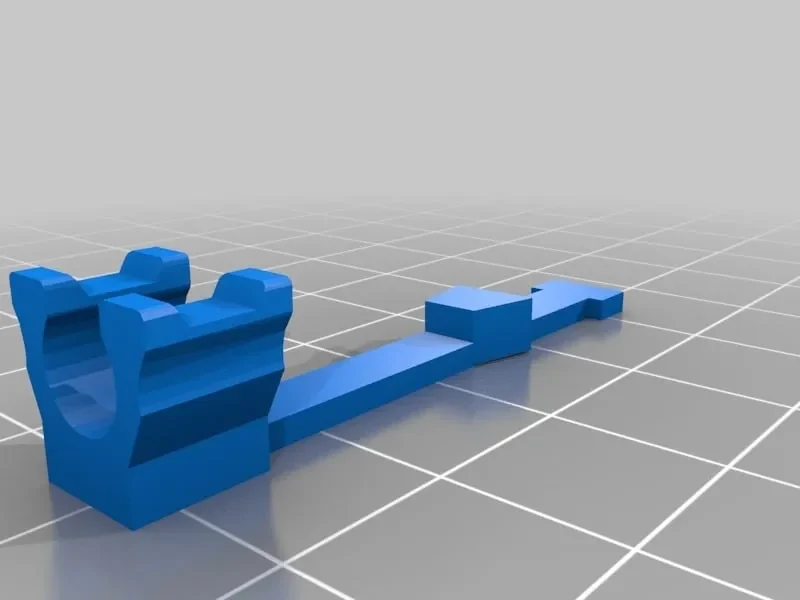

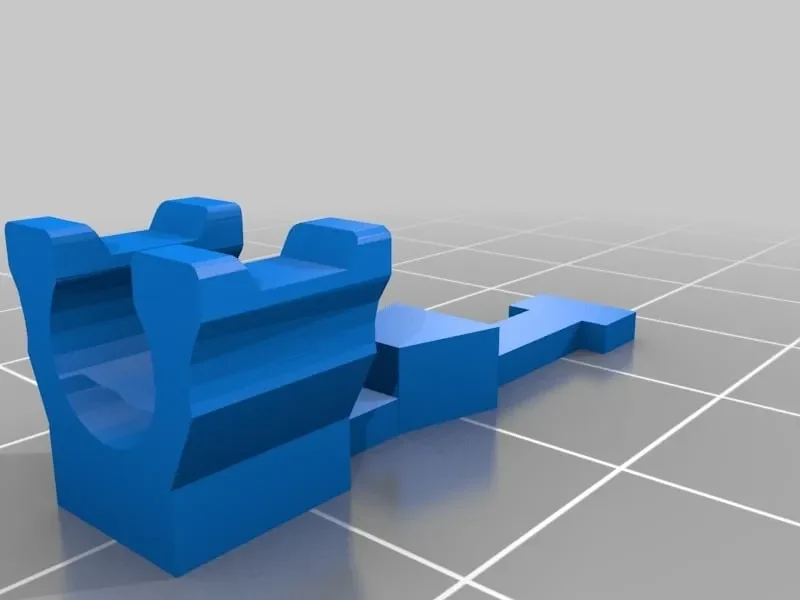

Это сменные зажимы для ремонта сломанных зажимов кабеля Ethernet. Зажимы прикрепляются к кабелю Ethernet и заменяют сломанный зажим, чтобы кабель оставался зафиксированным в порту Ethernet.

РЕДАКТИРОВАТЬ. По какой-то причине Simplify3d не нравится эта модель. Кура работает

РЕДАКТИРОВАТЬ 2. Недавно я опубликовал несколько новых моделей, которые отражают точные размеры в соответствии со спецификацией Ethernet… в котором говорилось, что я не уверен, что они работают лучше или хуже, чем исходная конструкция. Я распечатал несколько штук и протестировал их, и они, кажется, работают так же, как и оригинальный дизайн. Спасибо всем, кто скачал их и оставил комментарии! Наслаждаться!

РЕДАКТИРОВАНИЕ 3. Просто добавлен немного БОЛЬШОЙ клип для тех, у кого возникли проблемы с оригиналом.

Настройки печати

Принтер:

Пруса Оригинал i3 MK2

Плоты:

Нет

**Поддерживает:**

Нет

Разрешение:

.2

**Заполнение:**

100% ТВЕРДЫЙ

Примечания:

Занимает ок. Печать на принтере PRUSA Original I3 MK2 занимает 8 минут. Убедитесь, что вы распечатали его со 100% заполнением, чтобы убедиться, что он достаточно прочный, чтобы выдержать изгиб. Не требует какой-либо опоры/плотки, и я бы не стал печатать какое-либо прилипание основания (поля/плотка), поскольку это может повлиять на возможность установки зажима в порт.

Как я это разработал

Исправление сломанн��го Ethernet-клипа

У меня есть несколько кабелей Ethernet со сломанными зажимами, и мне надоело, что они выпадают из маршрутизатора. Хотя существует несколько альтернативных способов решения этой проблемы, я хотел заняться простым проектом, который помог бы мне изучить основы проектирования в программном обеспечении Autodesk 123D Design.

Я «ремикшировал» STL от Jaegermeiste «Ethernet Comb» и модифицировал его, чтобы сделать одинарный гребешок с фиксирующим зажимом.

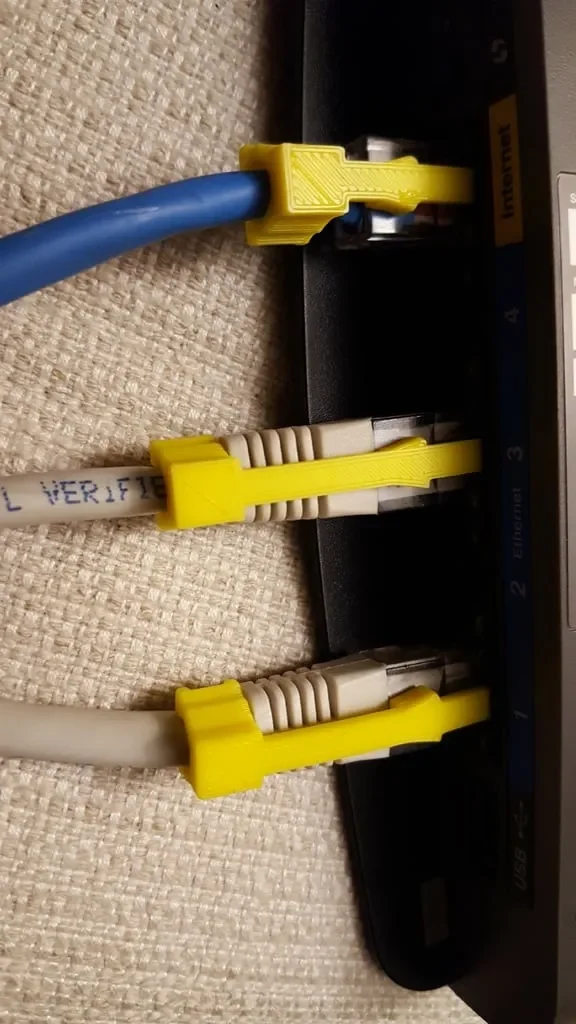

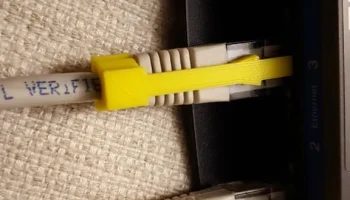

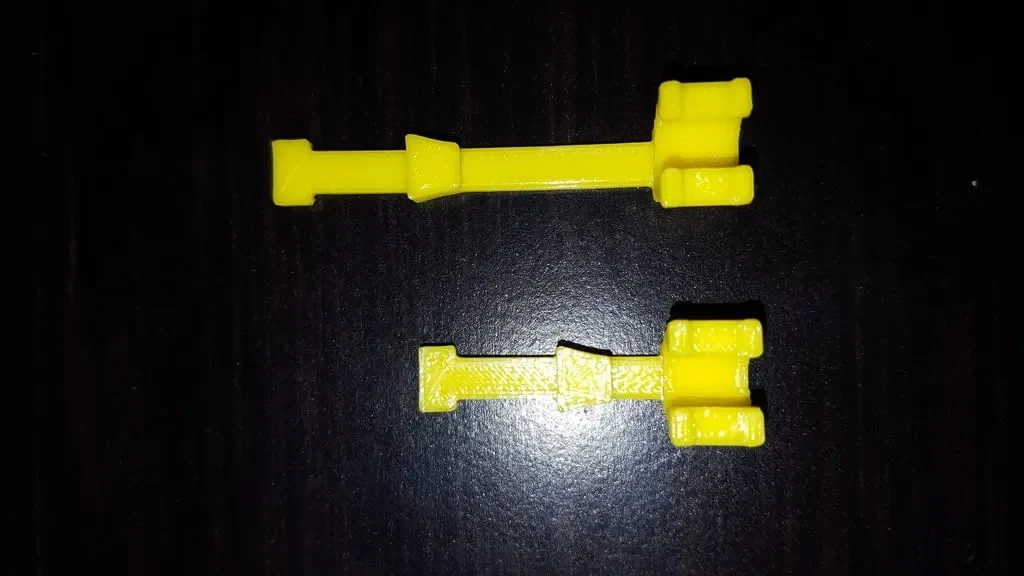

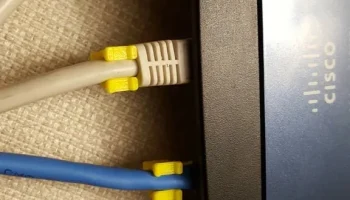

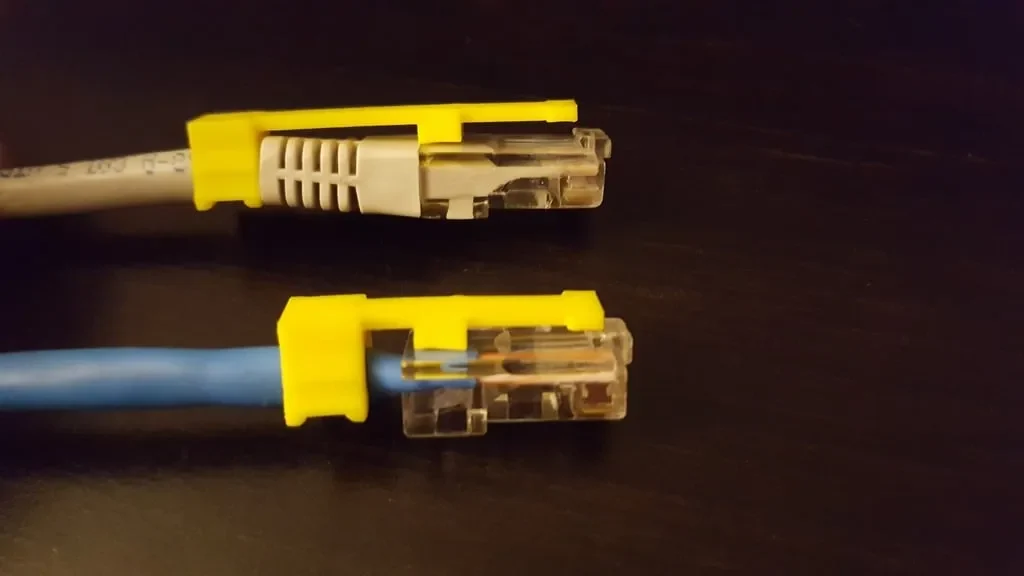

Мои дизайнерские навыки примитивны, но результат работает… Я сделал 2 отрезка для работы с разными версиями кабелей Ethernet (см. фото). Если у вас возникли проблемы с их фиксацией в порту, просто убедитесь, что сгибаемая часть сломанного зажима на кабеле Ethernet полностью удалена. Не стесняйтесь изменять по мере необходимости! Надеюсь, вы найдете это полезным!
