Sky Team - обновление для 3D-печати

Источник:

www.printables.com

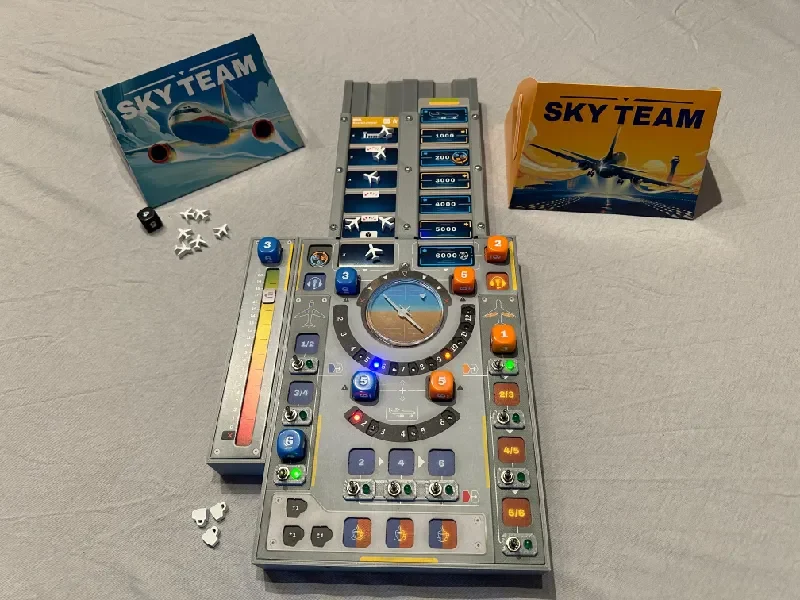

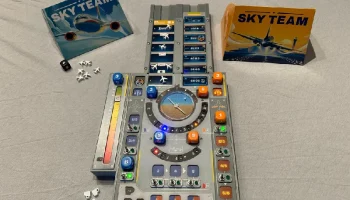

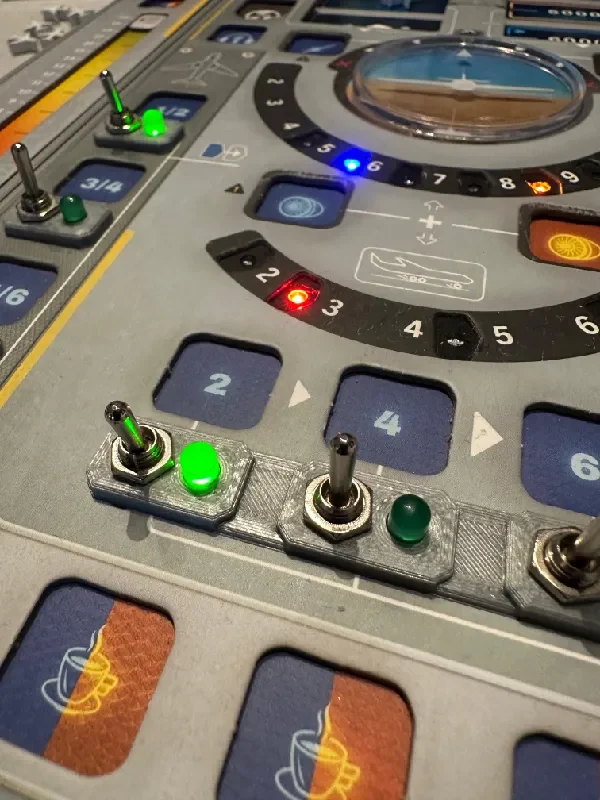

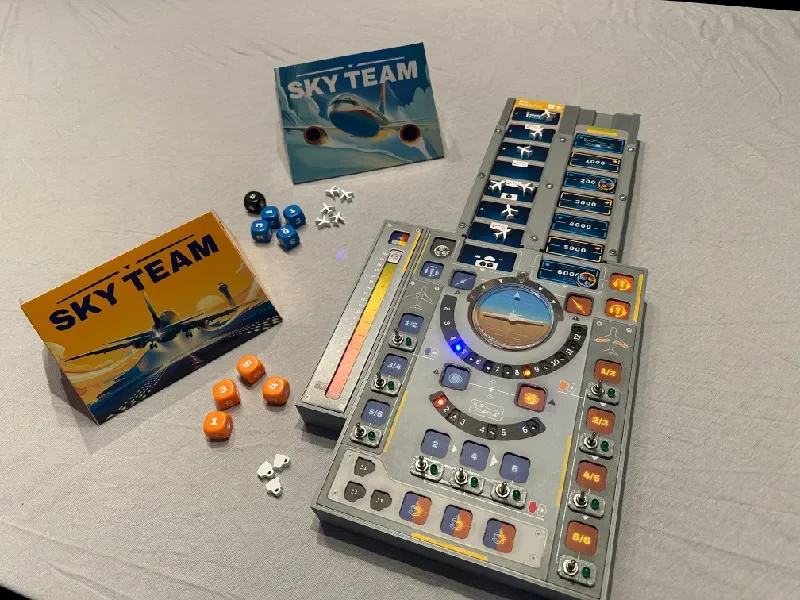

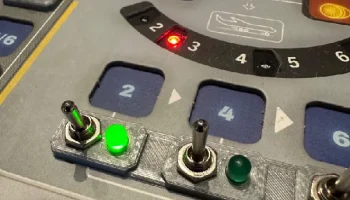

Я люблю игру Sky Team и много играл в нее, но активация картонных переключателей не приносила мне особого удовлетворения. В моей конструкции используются настоящие переключатели со светодиодами состояния и автоматические светодиоды для шасси, закрылков и тормозов. Все дополнительные модули (например, топливные, ледовые тормоза) удерживаются на месте магнитами.

Этот проект включает в себя все файлы модели для печати, спецификацию, код для микроконтроллеров Arduino Nano, а также несколько советов и изображений по его сборке. Мой дизайн был сделан с использованием немецкой версии игры. Я не уверен, существуют ли производственные различия между языковыми версиями, которые могут не соответствовать этому проекту.

Полная схема подключения не приведена, так как я не эксперт в электронике. Если вы прочитаете код Arduino, вы поймете, как его подключить. Предлагаю перед сборкой все протестировать на макетке.

Примечание. При использовании этого дизайна вам придется постоянно видоизменять картонную игру (например, сверлить в ней отверстия). Сделав это, вы не сможете играть в игру без дополнений, напечатанных на 3D-принтере.

Спецификация:
— 3x Ардуино Нано
— 14 мини-тумблеров включения/выключения
— 14 зеленых светодиодов (5 мм)
— 4 синих светодиода (плоская головка 3 мм)
— 5 светодиодов оранжевого цвета (плоская головка 3 мм)
— 9 светодиодов красного цвета (плоская головка 3 мм)
— Резисторы для светодиодов.
— Кабели
— 1 аккумуляторный блок для 3 батареек типа АА (прибл. 68 x 47 x 18 мм)
— 2x печатная п��ата 3,8«x3,5» (опция)
— Термоусадочная трубка
— Зажимы Wago (опционально)
— 20 магнитов (4 мм х 2 мм)
— 12 резьбовых (тепловых) вставок M3x5x3
— 17 винтов с полукруглой головкой M3 (6 мм)
— 4 цилиндрических винта M3 (8 мм)
— 4 цилиндрических винта M3 (12 мм)
— Двусторонний скотч.
— Суперклей
— Припой
— Нить накала (серебристая/серая и черная)
