Инструмент для вставки магнитов v2......

ОБНОВЛЕНИЕ 24.09.2024
Добавлен вариант магнита 8x3 мм (я не проверял, так как у меня нет этих магнитов. Эти магниты могут быть слишком сильными для этого варианта)

ОБНОВЛЕНИЕ 20.09.2024
Добавлен вариант магнита 6x3 мм.

ВВЕДЕНИЕ

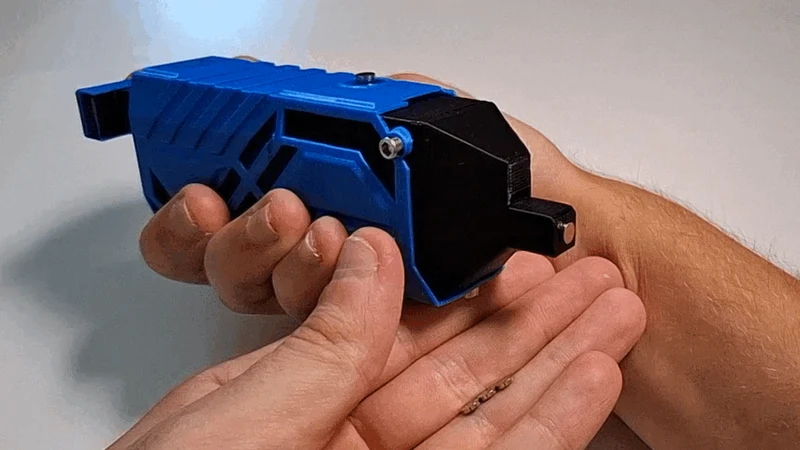

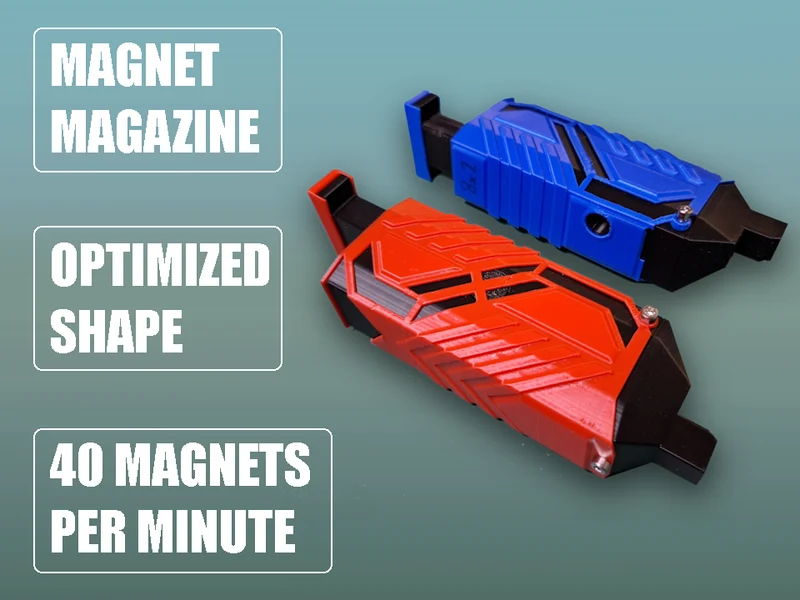

v2 моего инструмента для вставки магнитов с

оптимизированный размер наконечника
триггерная подвеска
самозарядный журнал Magnet Magazine

ПЕЧАТЬ

Все детали уже расположены в правильной ориентации. «Совет» — единственная часть, требующая вспомогательных материалов.

Я распечатал все PLA. Высота слоя 0,2 мм, сопло 0,4 мм на Anycubic Kobra 2 Pro.

НИТЬ

я использовал PLA+ от Elegoo, но любой другой Pla тоже подойдет

PLA+ от Elegoo (рефссылка)

ОБОРУДОВАНИЕ

Размеры магнитов, которые в настоящее время протестированы и поддерживаются:

5x1 мм
6x2 мм
8х2 мм
6x3 мм
8x3 мм (не проверялось)

Другое необходимое оборудование:

2x М3x6 мм
3x М3x10 мм
Резиновая лента
3 магнита выбранного размера

СБОРКА

К файлам прикреплен PDF-файл с инструкциями по сборке, а также некоторыми простыми этапами сборки, показанными в видео.

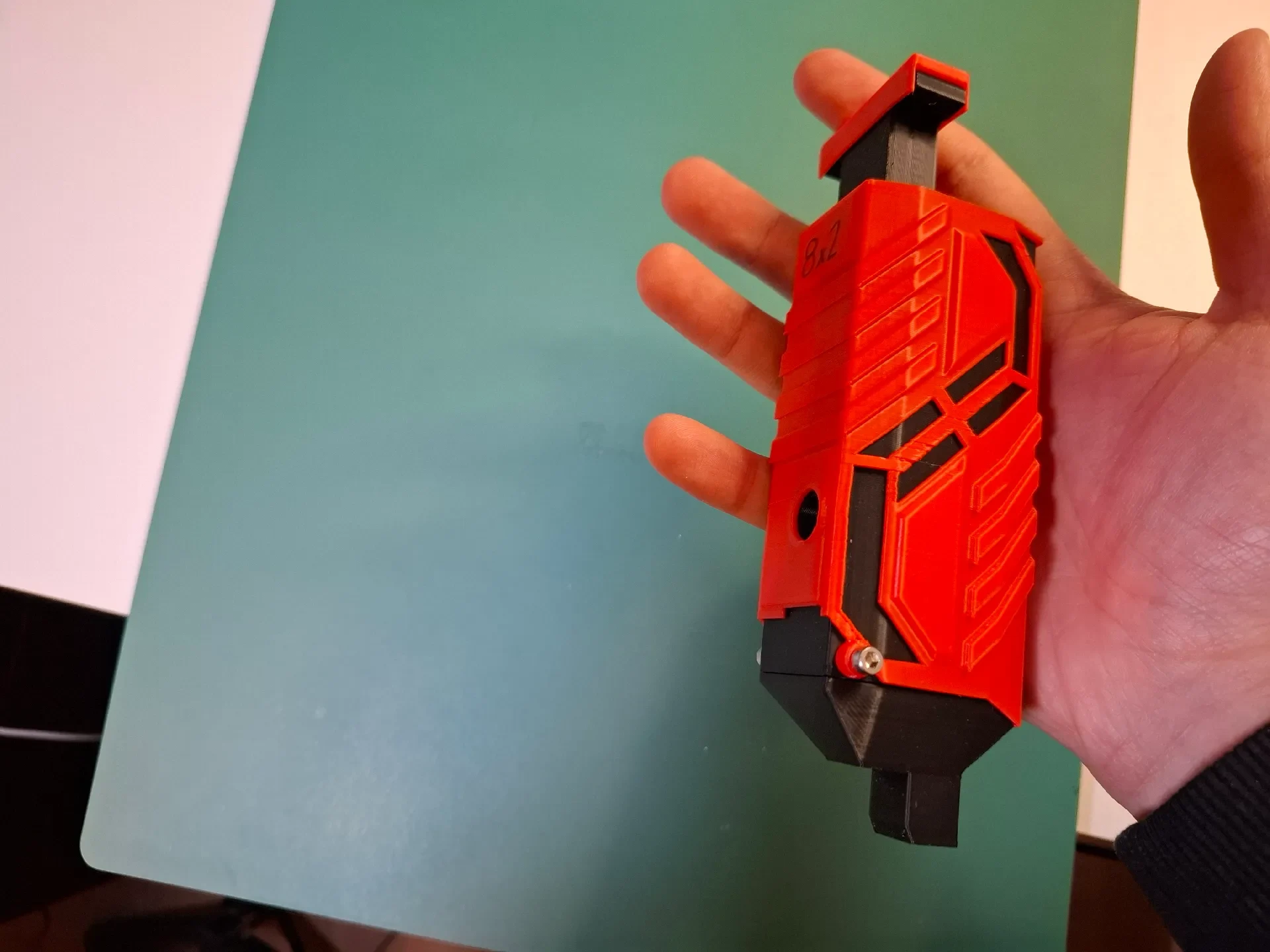

Я рекомендую распечатать 2 инструмента. По 1 на каждый полюс магнита. Я напечатал один красный и один синий.
