Разъемы JST для материнских плат 3D-принтеров......

В настоящее время я занимаюсь обновлением большей части своих 3D-принтеров с помощью 32-битных плат бесшумных шаговых двигателей.

Мое первое обновление было до CTC A10s, подделки Creality CR-10, в которой была предустановлена ​​8-битная материнская плата Anet версии 1.5, которая представляет собой старую плату Anet A8. В этом принтере установлена ​​материнская плата Creality (V4.2.7). Платы Anet используют 3-контактные разъемы на концевых выключателях и термометрах. Между тем, практически все остальные в отрасли используют 2-контактные разъемы для концевых выключателей и терморезисторов. Мне удалось найти пять 2-контактных разъемов JST, необходимых для этого обновления, но две другие машины, которые я обновляю на этой неделе, — это Anets, поэтому мне понадобится еще 10 2-контактных разъемов.

На двух машинах Anet установлены платы MKS Robin E3. Эти доски стоили всего 23 доллара за штуку. Успокаивание этих шумных машин стоит 46 долларов, которые я выложил за обновление.

Плата Creality, которую я установил в машину CTC, имеет 5-контактный разъем JST для датчика ABL. Накладные разъемы типа Dupont на BLTouch и его клонах не надежно соединяются с разъемом JST, поэтому для этого мне понадобился корпус с 5-контактным разъемом.

Тем временем я думал, что у меня будет 3 8-битные платы Anet, одна версия 1.5 �� две версии 1.7, которые я смогу использовать для других проектов и экспериментов, поэтому я подумал, что было бы полезно иметь сменные 3-контактные разъемы для концевого упора и соединений термистора, а поскольку все соединения шагового двигателя с материнской платой используют 4-контактные разъемы, я могу также добавить и их.

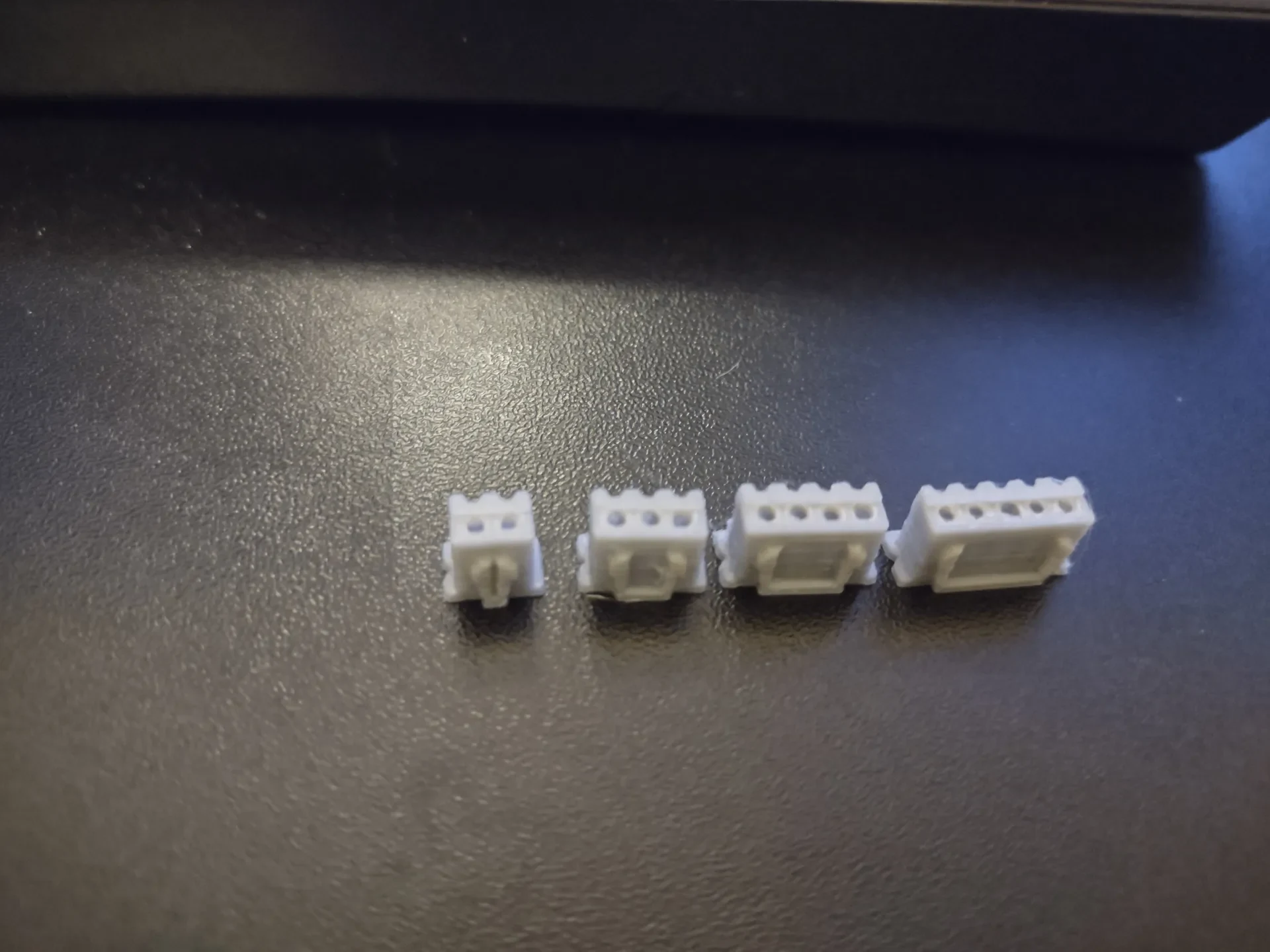

В качестве основы для этого ремикса я использовал «2-контактный гнездовой разъем JST XH» Берхана Б, потому что я распечатал его модель, и она могла работать «из коробки», принимая контакты и надежно соединяясь с материнской платой, но, посколь��у я собираюсь использовать много таких вещей, я хотел сделать разъемы немного ближе к отраслевому стандарту.

Я добавил недостающие секции по периметру, чтобы эти разъемы можно было легче вынимать из гнезд, и скосил концы защелкивающейся части конструкции для облегчения вставки. Каждый коммерчески доступный разъем этого типа, который у меня есть, имеет небольшую выемку вдоль одной стороны, которая, вероятно, является остатк��м процесса литья под давлением, использованного для их изготовления, но я добавил и ее. Я подумал: «Что это может повредить?» :)
