Ultimate Filament Dry Box

Обновление 2023_11_16
Добавлен pdf для выравнивания отверстий. Благодарность Printy Pilcrow.
Обновление 2023_08_25
Добавлена «Влагопоглотительная пластина.3mf».

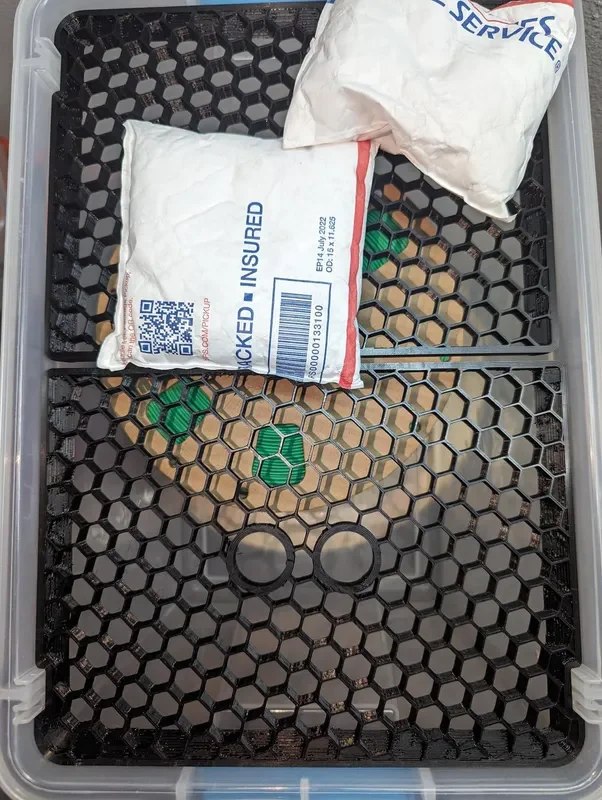

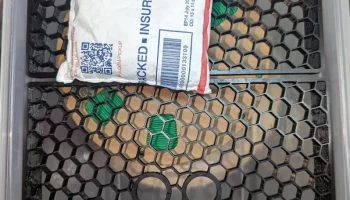

Добавлены фотографии осушающей пластины.
Обновленное описание

Резюме

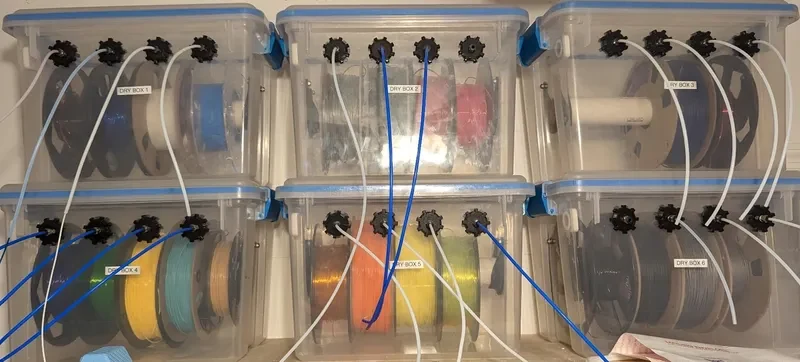

Я потратил годы, пытаясь найти дешевую, герметичную коробку для суш��и нити, вмещающую более одного рулона нити. Вот к чему я в итоге пришел.

Спецификация материалов
Вам понадобится:
1,5-дюймовый ПВХ
5xM5 Винты и гайки
Пропановая горелка
Пневматические фитинги с резьбой 4xM10 (для трубок Боудена)
Ка��елепровод EMT 3/4 дюйма https://www.homedepot.com/p/3-4-in-x-10-ft-Electric-Metallic-Tube-EMT-Conduit-853429/100400406
Стерилит 20 квартов. Ящик для хранения прозрачной прокладки https://www.walmart.com/ip/Sterilite-20-Qt-Clear-Gasket-Storage-Box-Blue-Latches-with-Clear-Lid/39916455?athbdg=L1102&from=searchResults
Маркер-шулер
Тиски/Плоскогубцы
«Приспособление для крепления в сухом боксе»
«Инструмент ��ля выравнивания сквозных отверстий»
2x «крепление для сухого бокса из ПВХ»
4 шт. «М10х1 со сквозной резьбой»
4x «Гайка с резьбой M10x1»
Ножовка
Необязательно:

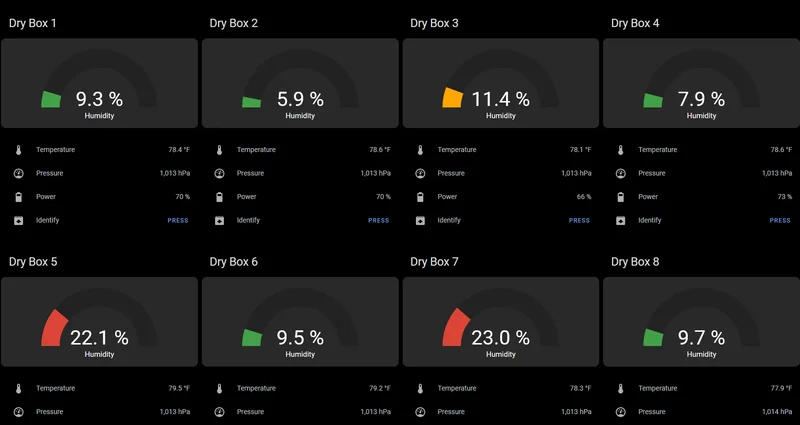

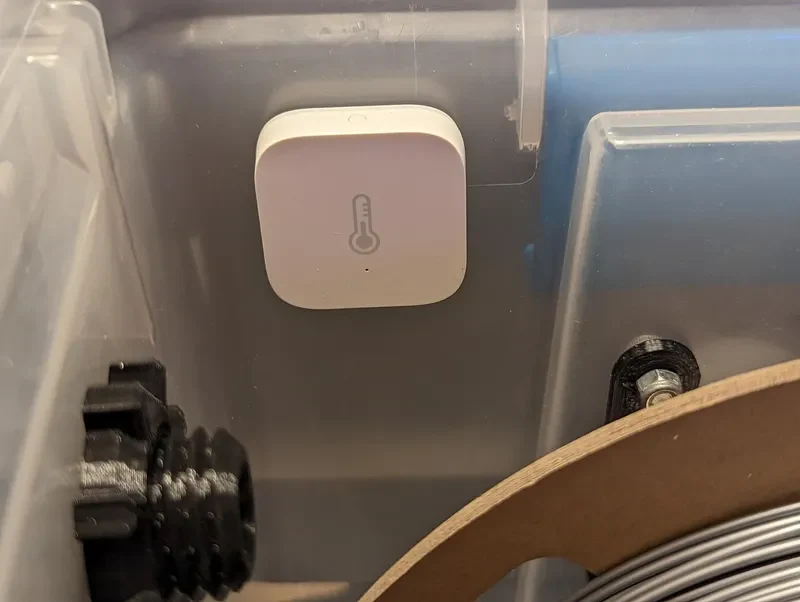

Датчик влажности Aqara для мониторинга влажности через Wi-Fi
Паяльник

Сборка
Макет

Первые элементы, которые вам нужно будет распечатать, — это оба приспособления.

«Приспособление для выравнивания сквозных отверстий» проходит вдоль одной из длинных сторон коробки. выступы на конце должны указывать на зажим на ребрах, выступающих из боковой части коробки. Крепко удерживая приспособление на месте, нарисуйте круги более острым маркером, используя приспособление. Будет 4 отверстия.

Затем используйте «Приспособление для крепления в сухом ящике». Это будет использоваться на двух коротких сторонах контейнера. Выровняйте приспособление так, чтобы отметка «TOP» на приспособлении указывала на отверстие (верх) контейнера. Поместите приспособление в углубление на боковой стороне контейнера и сдвиньте его до упора вверх. Исполь��уйте фломастер, чтобы отметить каждое отверстие в шаблоне. Повторите для другой стороны.

Плавление отверстий

ДЕЛАЙТЕ ЭТО В ХОРОШО ПРОВЕТРИВАЕМОМ ПОМЕЩЕНИИ. ВЫ НЕ ХОТИТЕ ДЫШАТЬ ДЫХ.

НЕ РЕЗАЙТЕ ИЛИ НЕ СВЕРЛИТЬ ОТВЕРСТИЯ. ПЛАСТИК КОРОБКИ РАЗОБИТСЯ. СПРОСИТЕ МЕНЯ, КАК Я ЗНАЮ.

Теперь вам понадобится пропановая горелка, кабелепровод ЕМТ и либо паяльник с большим жалом, либо винт М5 и тиски/клещи.

Отрежьте 6-8-дюймовую часть трубопровода ЕМТ диаметром ¾ дюйма. Зафиксируйте тиски, чтобы можно было захватить кабелепровод ЕМТ за один конец. Зафиксировать их на стенке кабелепровода — наиболее безопасный способ. Убедитесь, что они затянуты, иначе вы рискуете уронить раскаленный кусок металла себе на ногу/пол/и т. д.

Нагрейте трубопровод ЕМТ паяльной лампой. Трубопровод должен быть очень горячим, чтобы полностью расплавить пластик. Как только кабелепровод достаточно нагреется, совместите его с одним из 4 кругов, которые вы нарисовали, используя приспособление для выравнивания сквозных отверстий на длинной стороне коробки. Сохраняйте равномерное давление до тех пор, пока кабелепровод не прорежет все отверстие. Повторите то же самое для 4 других отверстий. Трубопровод необходимо будет снова прогреть.

Теперь либо используйте паяльник с большим жалом, либо зажмите винт M5 парой тисков. Нагрейте винт пропановой горелкой и расплавьте им отверстия на коротких сторонах коробки, которые вы нарисовали с помощью «Приспособления для крепления сухой коробки».

Монтажные детали

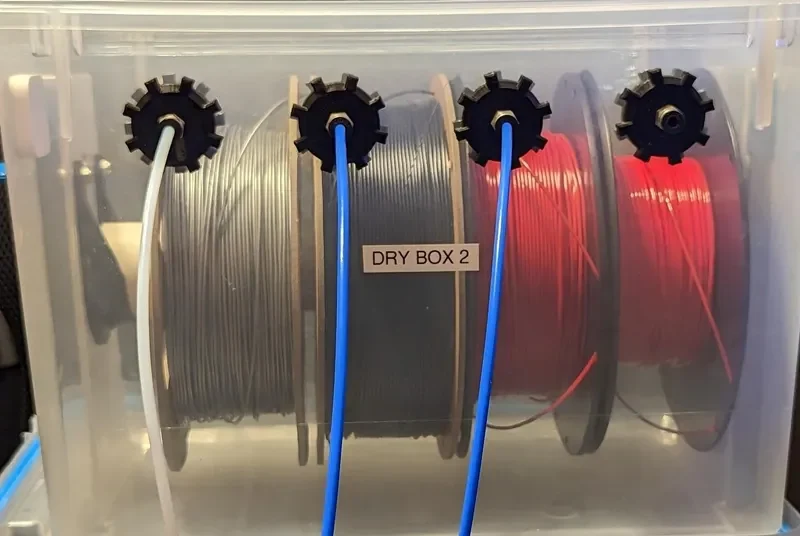

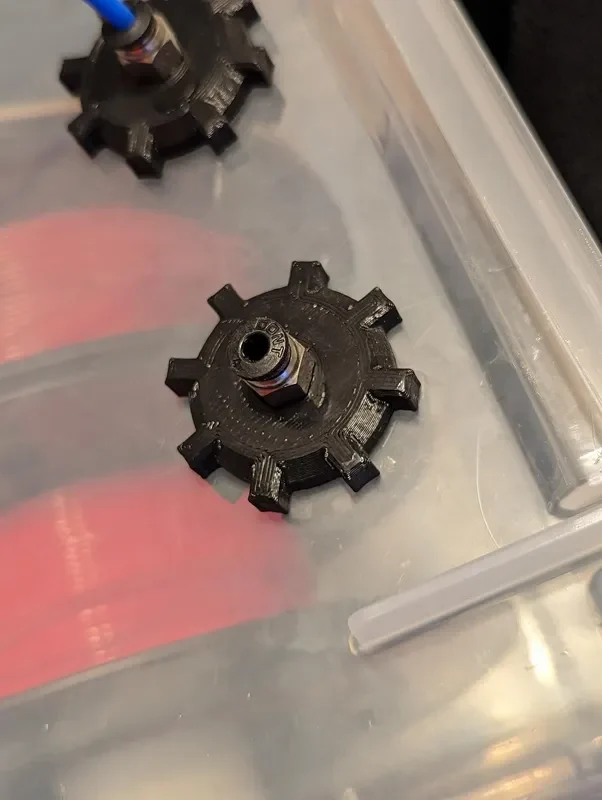

Распечатка 4 изображений «Сквозной резьбовой фитинг M10x1» и «Гайка с резьбой M10x1». Возможно, вам придется отрегулировать шкалу на гайке, чтобы она хорошо ввинчивалась в фитинг. Немного смазки тоже может помочь. Отрегулируйте размер гайки, а не фитинга. Теперь с помощью гаечного ключа установите пневматические фитинги M10 в «Сквозной резьбовой фитинг M10x1». Резьба моделируется в сквозном фитинге. Посадка будет плотной, но пневматический фитинг зафиксируется. Теперь вставьте сквозные фитинги в 4 больших отверстия в коробке.

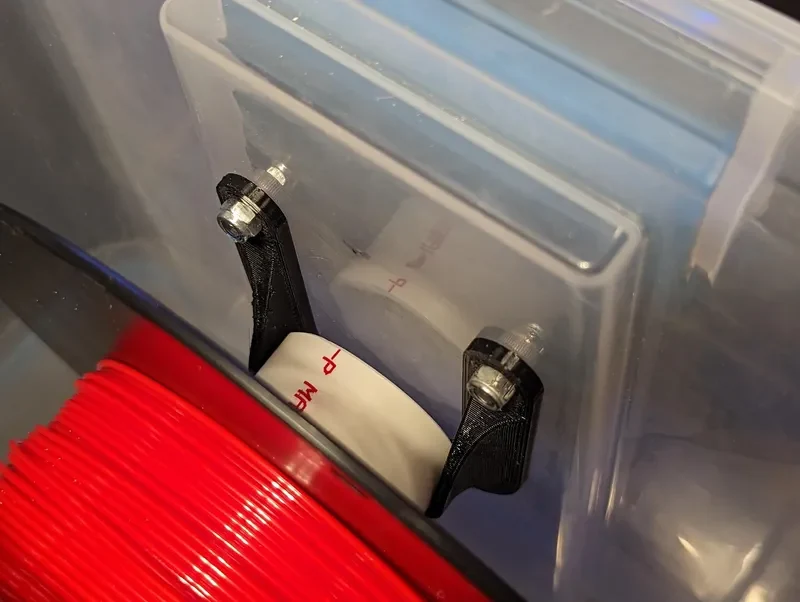

Затем используйте 4 винта и гайки M5, чтобы прикрепить 1,5-дюймовое крепление из ПВХ. При опущенном креплении катушки будут располагаться как можно ближе к нижней части коробки, что позволит вам разместить пакеты с силикагелем поверх катушек. Стандартное крепление поднимает катушки снизу, поэтому под катушки можно поместить пакеты с силикагелем.

Наконец, отрежьте ПВХ нужной длины с помощью ножовки. Это будет отличаться между стандартным креплением и заниженным креплением из-за углов уклона на
