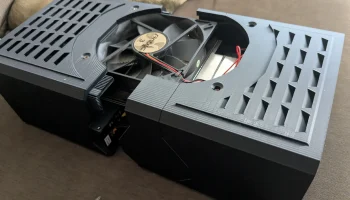

Минимальный корпус для BC250 и блока питания Flex.........

Простой кейс для BC250, не требующий инструментов. Кто знает, насколько плохи термики! Напечатано PLA, наверное, все в порядке. При сборке предполагается, что центральные ребра карты открыты для установки вентилятора.

спецификация
Плата ВСУ BC250
Flex PSU с прямоугольным разъемом PCIE
Стандартный корпусной вентилятор диаметром 120 мм.
(Дополнительно) Гнездо питания PCIE
Распечатать инструкции (СУПЕРВАЖНО, НЕ ПРОПУСКАТЬ)

Детали разложены и готовы к печати в формате 3mf. Если вы хотите с этим повозиться, две оболочки предназначены для печати на плоских концах, а детали жгута имеют фаску, которую можно разместить на рабочей пластине и печатать под углом. Если вы доверяете своим свесам, все детали можно распечатать без опор. Защитный экран ввода-вывода/задний ремень безопасности имеет небольшие выступы поперек горизонтальных частей для крепления опоры в противном случае. Я печатаю с периметром 2x0,6 мм с заполнением 5%, но должно работать и с размером 3x0,4 мм.

Задняя и передняя оболочки имеют «сетчатую» часть, на которую необходимо напечатать пользовательские слои и заполнение:

0 верхних/нижних слоев
3 (или 4, с соплом 0,4 мм) периметра
15% заполнение
Прямолинейный узор заливки

Это создает сетку для воздушного потока на концах.

Распечатайте по одному экземпляру: переднюю оболочку, заднюю оболочку, переднюю и заднюю обвязку.

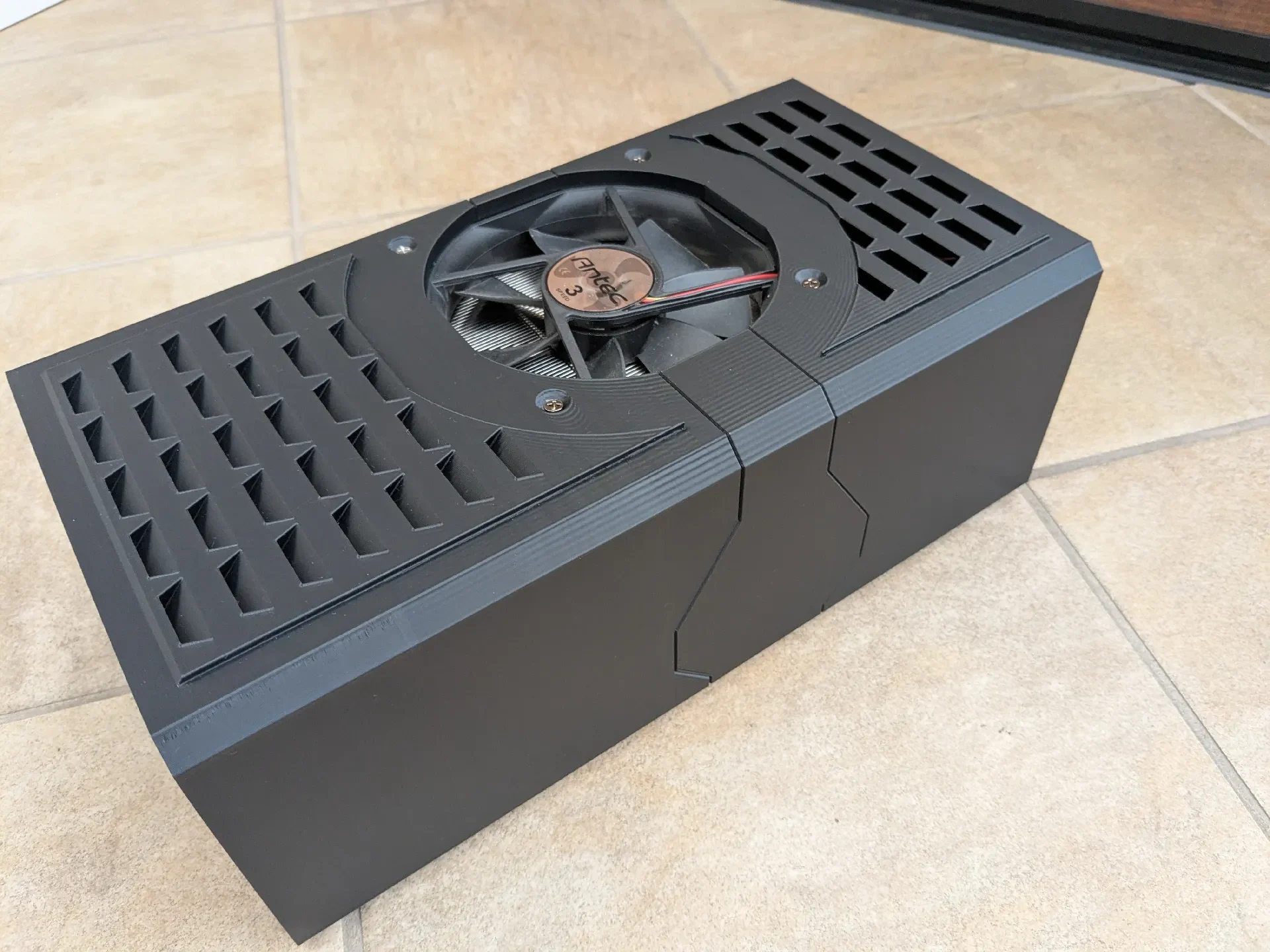

Обновление v1.1

Корпус у 3мф может немного греться. Добавлен новый корпус с дополнительной вентиляцией по бокам, размеры не изменились и можно использовать существующую обвязку. Обратитесь к 3mf для ориентации печати.

Обновление v1.2

К корпусу были добавлены фаски, чтобы уменьшить острые углы при печати, а к передней части корпуса добавлен удерживающий блок, чтобы блок питания не соскальзывал внутрь при слишком сильном нажатии. Возможно, размер отверстия под винт вен��илятора был исправлен. Кто знает.

Сборка
Снимите металлический кронштейн ВСУ.
Вставьте карту в две части ремня безопасности.
Вставьте блок питания в фиксаторы в задней части корпуса. Оно должно иметь плотную фрикционную посадку.
Сначала вставьте экран ввода-вывода карты в заднюю часть корпуса; два маленьких фиксирующих штифта слегка щелкнут, когда он встанет на место.
(Необязательно) Отпаяйте разъем PCIE molex, замените его прямым вертикальным разъемом. (Необязательно) Отпаяйте разъем PCIE molex и замените его прямым вертикальным разъемом.

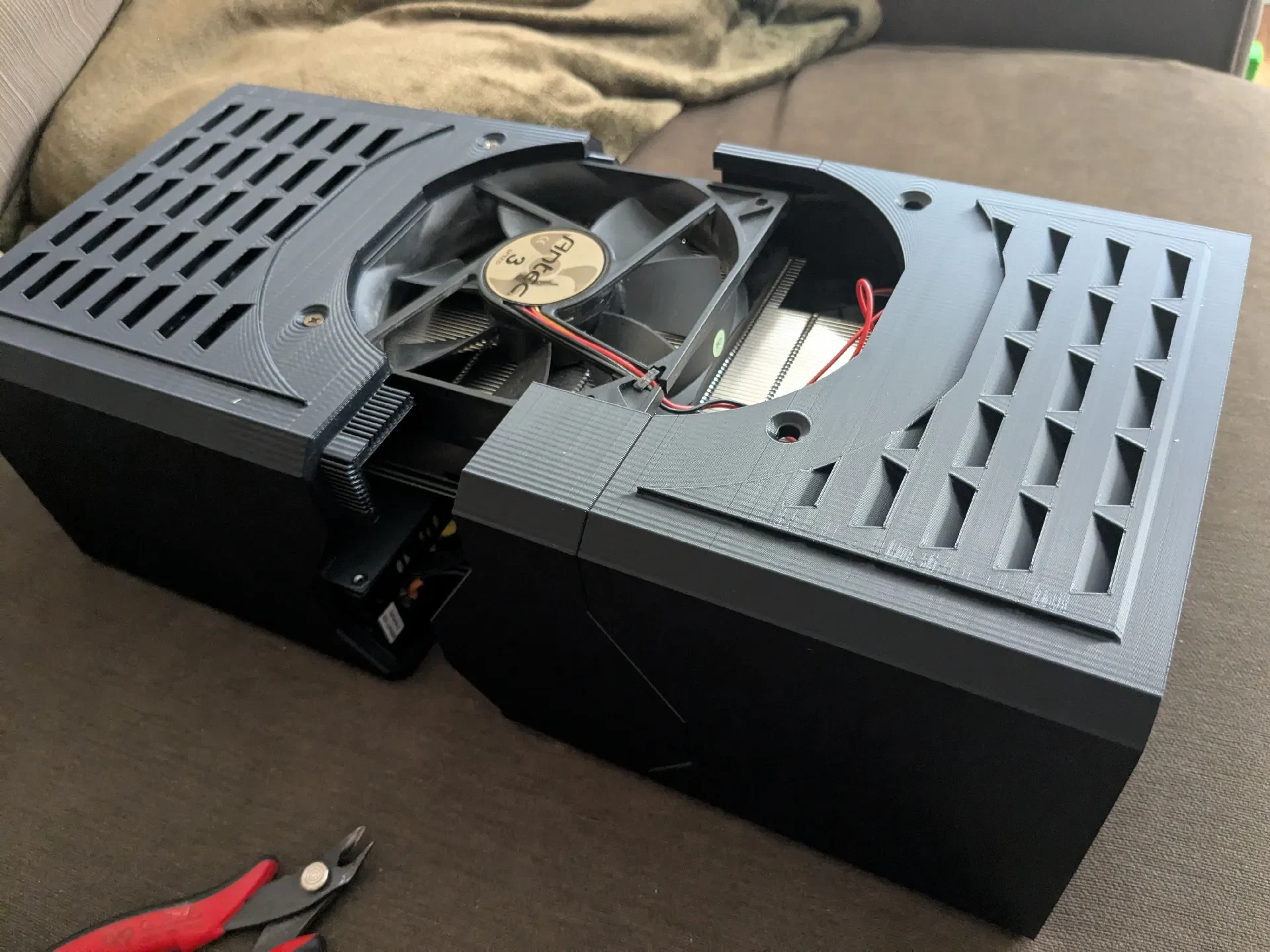

Подключите блок питания PCIE под прямым углом (или прямой, если вы заменили разъем), прикрепите разъем для 120-мм вентилятора и вставьте вентилятор между платой и задней панелью. Вкрутите два отверстия для вентиляторов.
Наденьте переднюю оболочку на карту. Имейте в виду, что силовые кабели проходят только через плату, а затем между зазором, созданным жгутом проводов. Закрутите оставшиеся два винта вентилятора.
Вещи, которые отстойны в этом деле

Удачи в открытии, чтобы все не выплеснулось! Кроме того, переднюю и заднюю сетку действительно следовало бы вставить, но я поленился. Отверстия для винтов вентилятора тоже отстой. Наверное, мне следует спроектировать сетку, которая будет перекрывать вентилятор, чтобы вы не отрубили себе пальцы, когда он работает, но я бы хотел вздремнуть. Я это распечатывал ровно один раз, возможно, термобелье совсем паршивое. В нижней части платы есть место для установки пассивного радиатора, а также, возможно, для установки туда второго корпусного вентилятора. Может, бока тоже надо вентилировать?! Мы узнаем! Кроме того, действительно можно было бы где-нибудь добавить переключатель к источнику питания, потому что у этих FSP катушка визжит, когда она не нагружена, но я этого не сделал! Итак… облом! В любом случае, если вы хотите быть тем, кто исправит эти вещи, пожалуйста, сделайте это!

https://cad.onshape.com/documents/c3e8b3a5eff4e94305268ca5/w/d9a81dd26a493e4cc3e2e78a/e/935991319d53c60f5e5fcd46
