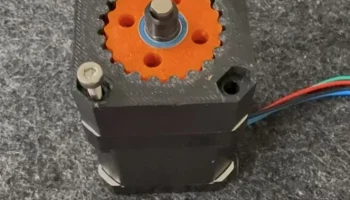

Циклоидный привод 20:1 для Nema 17

Обновления:

Rollerdisk2 содержит четыре монтажных места M5 и новый дизайн Rollercover.

Этот компактный циклоидальный редуктор специально разработан для шаговых двигателей NEMA 17. Для сборки требуется

Болты М3

Радиатор M5

Дюбели 3×15 мм.

два подшипника 8×12×3,5 мм

один подшипник 25х32х4мм

Инструкции:

Запрессовать два подшипника в оба диска, запрессовать

Установите роликовый диск на NEMA 17.

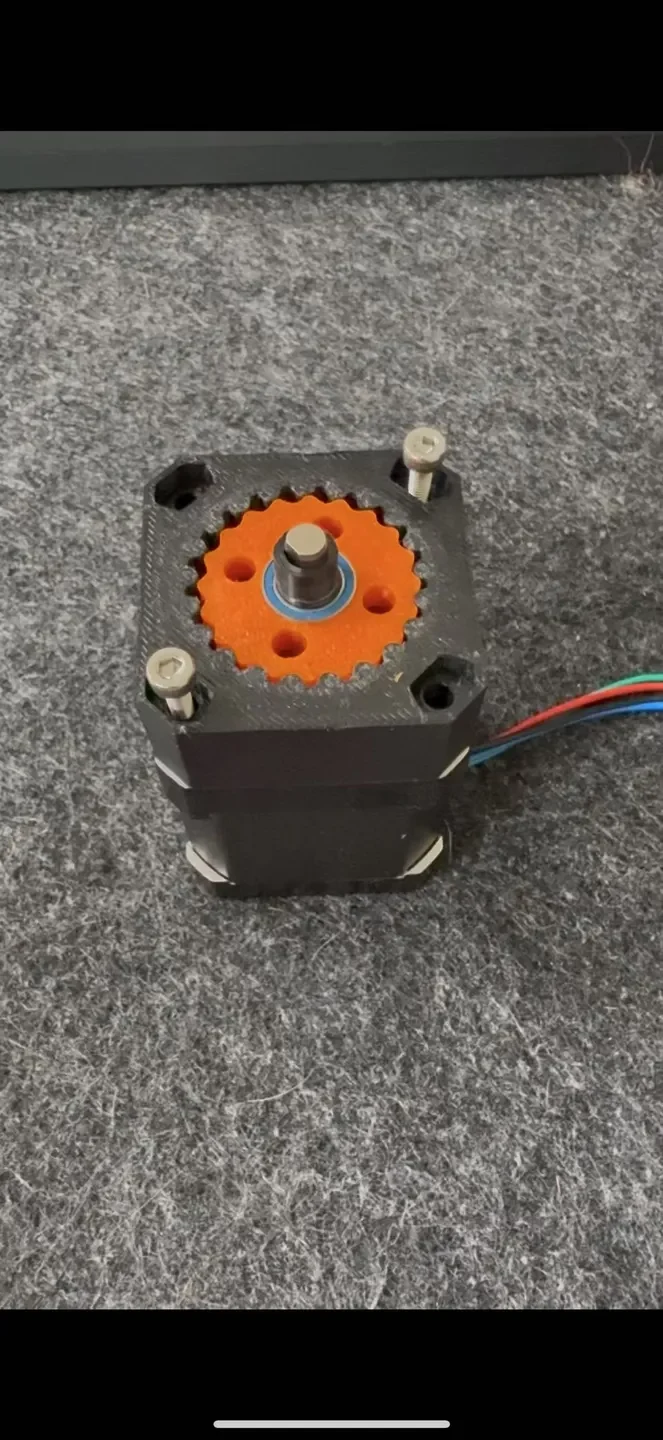

Вставьте эксцентриковый вал в оба диска и поместите их в диск ролика. Нижний должен располагаться центральной стороной вниз, а верхний — центральной стороной вверх. Снизу может потребоваться небольшое нажатие в конце.

Запрессуйте установочные штифты в выходной диск.

Запрессуйте подшипник на выходной диск.

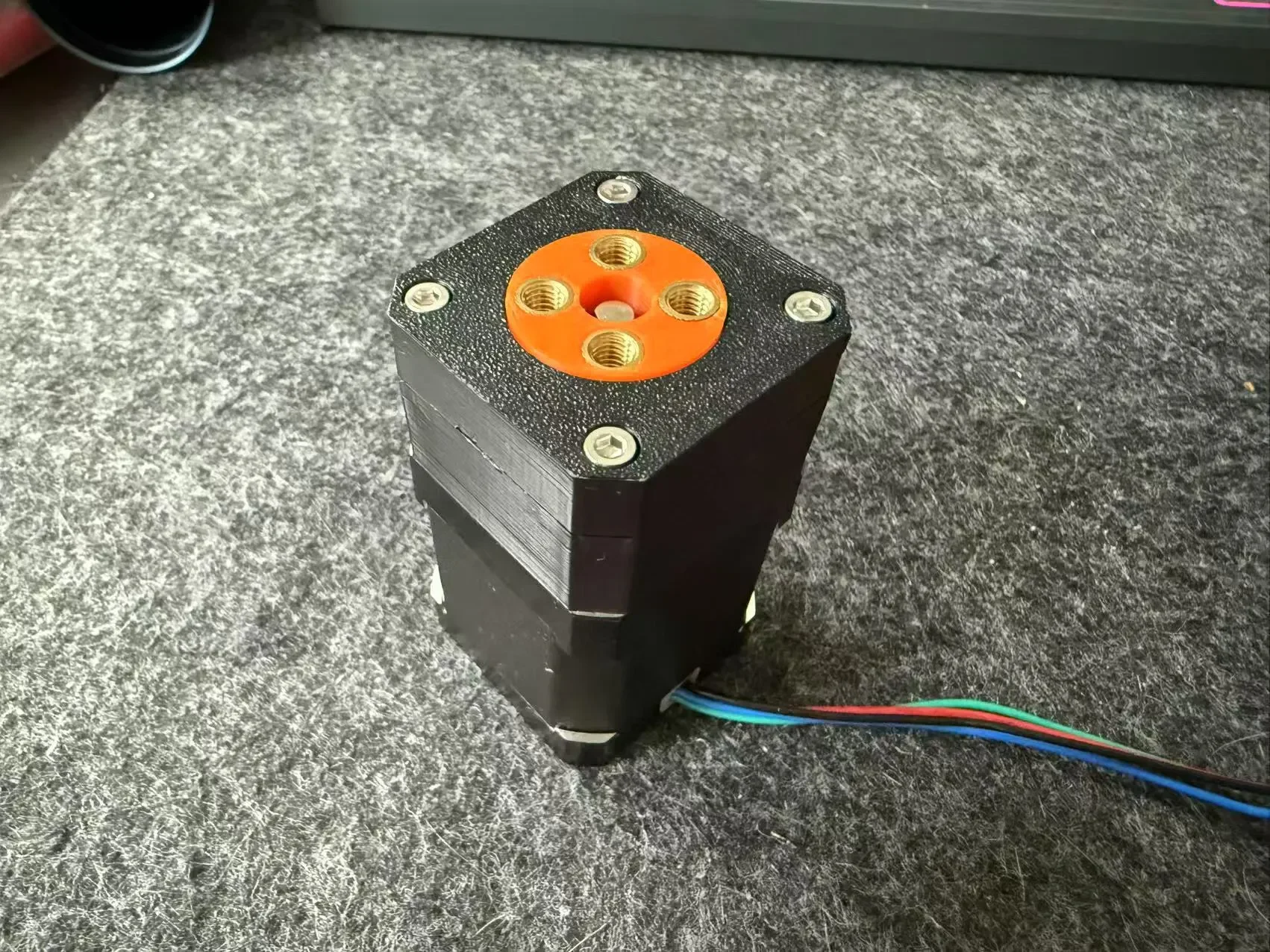

Установите крышку сверху и затяните винтом М3.
