Чехол ESP32 для WLED со слотами для крепления Multiconnec..

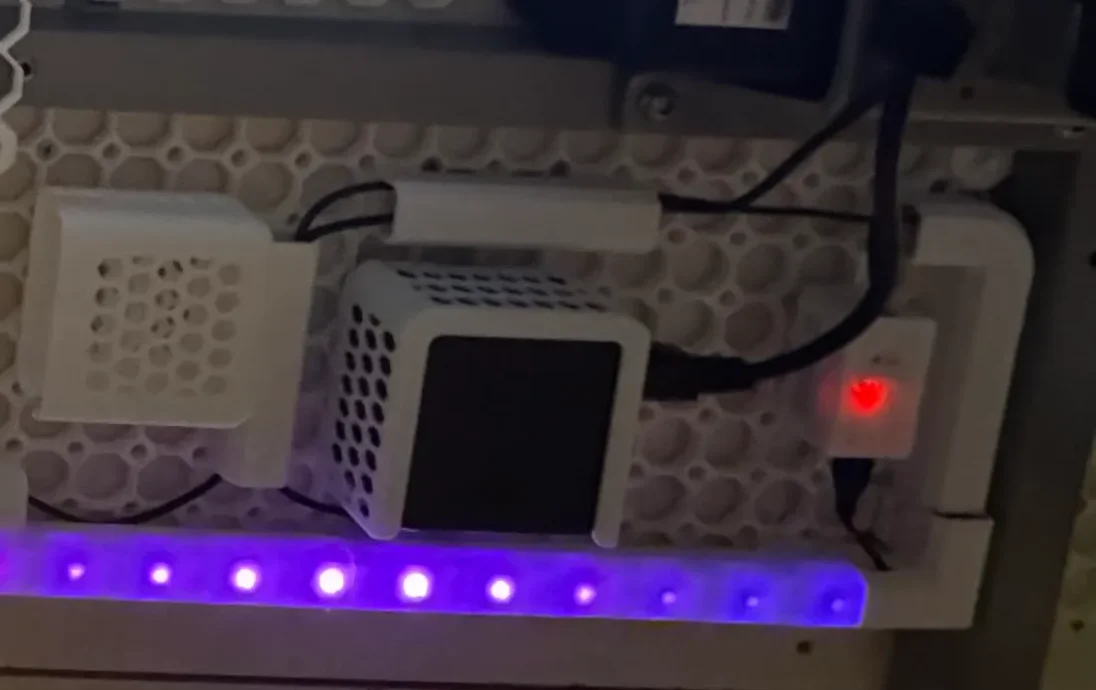

Я хотел установить светодиодное освещение под своим столом, используя превосходную систему Underware от Hands On Katie.

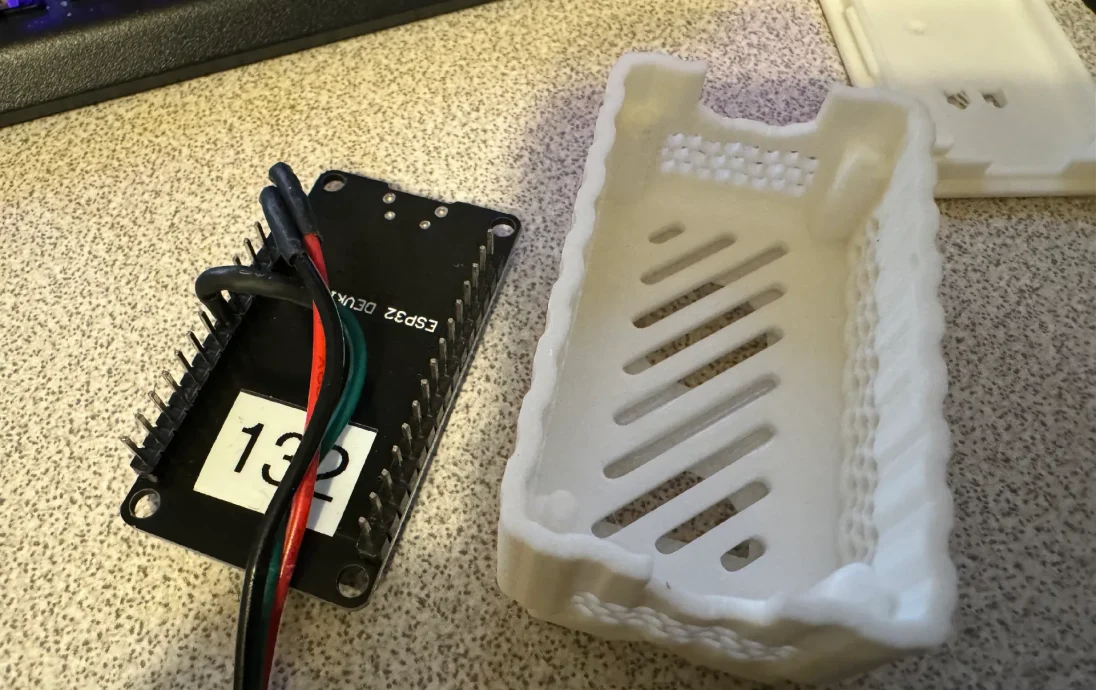

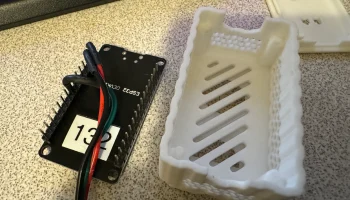

Я использовал плату разработчика Vroom32 ESP32 для контроллера WLED в превосходном корпусе, созданном Predy, но потребовались некоторые настройки, чтобы сделать ее идеальной для моих нужд.

Я добавил слот для крепления MultiConnect (от Дэвида Д.) для удобства снятия для обслуживания, внесения изменений и т. д. ДЛЯ ЭТОГО ТРЕБУЕТСЯ КЛЕЙ. В противном случае я н�� смог бы найти хорошего способа распечатать это в правильной ориентации, не требуя тонны подставок и в результате выглядя довольно ужасно. Просто приклейте разъем MultiConnect на задней стороне корпуса после печати, это очень просто. Достаточно прочные, так как они совсем не тяжелые, и имеется масса хорошей поверхности для склеивания. Я сделал все максимально тонким, чтобы не бросаться в глаза.

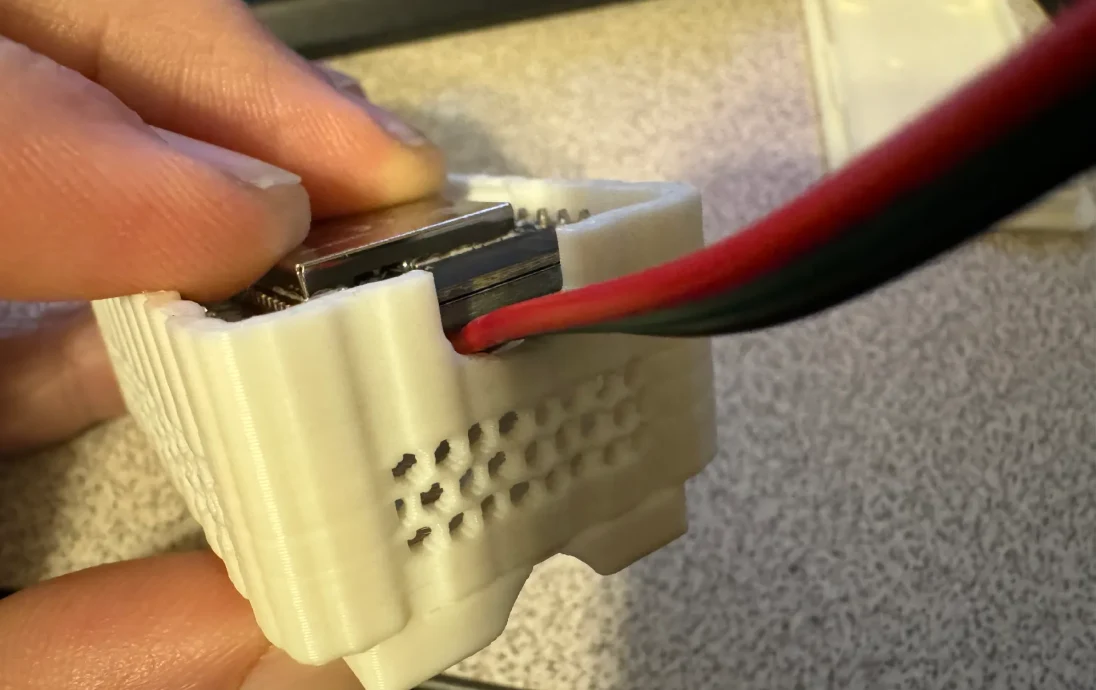

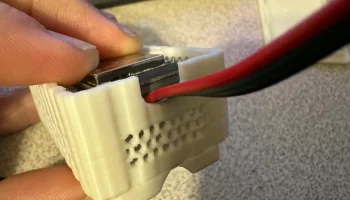

Для шнура питания было только одно до смешного маленькое отверстие, поэтому я сделал его немного больше для удобства использования. Я также добавил второе отверстие с другой стороны, для выхода управляющих проводов на светодиодную ленту. Также несколько координирующих вырезов на крышке.

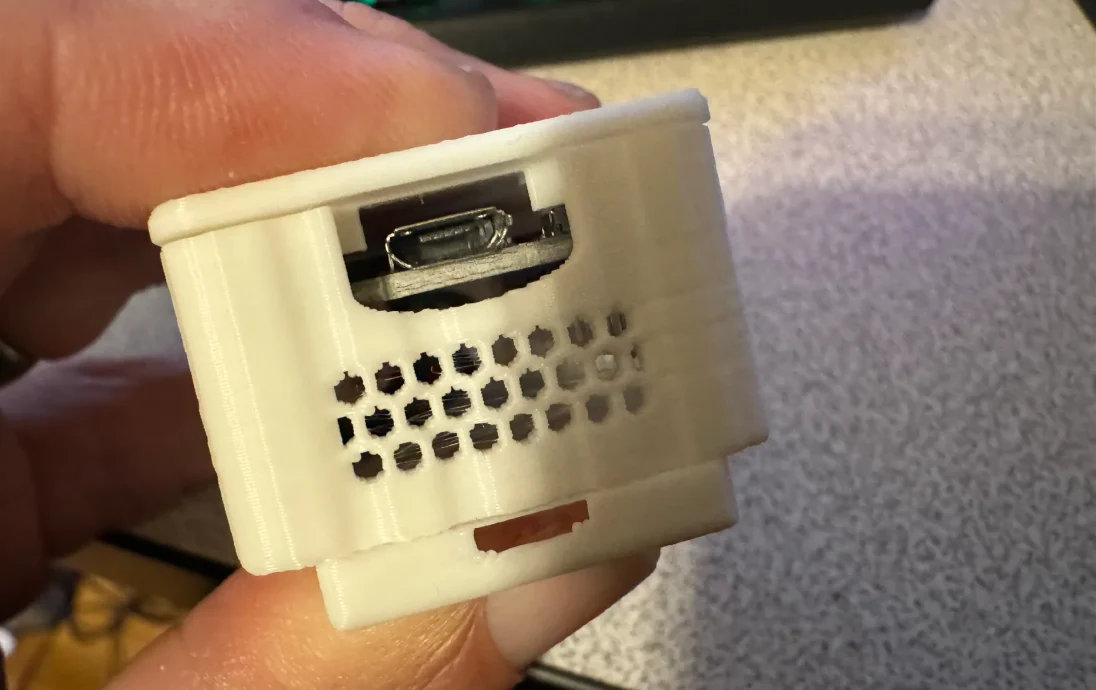

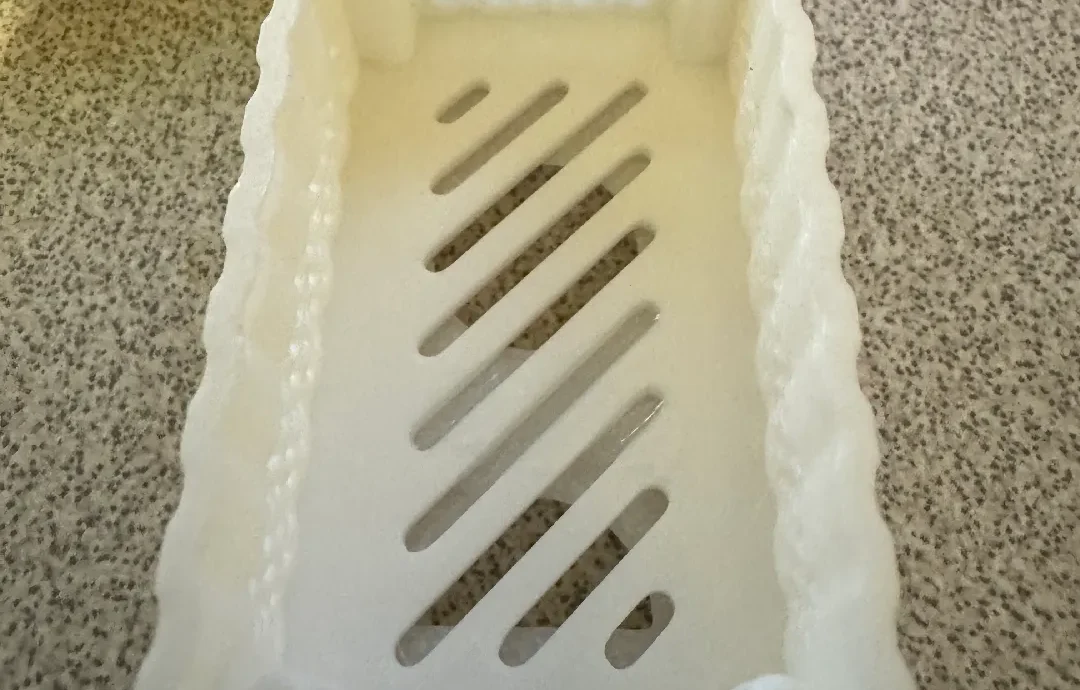

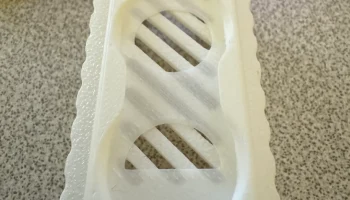

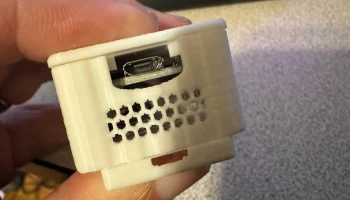

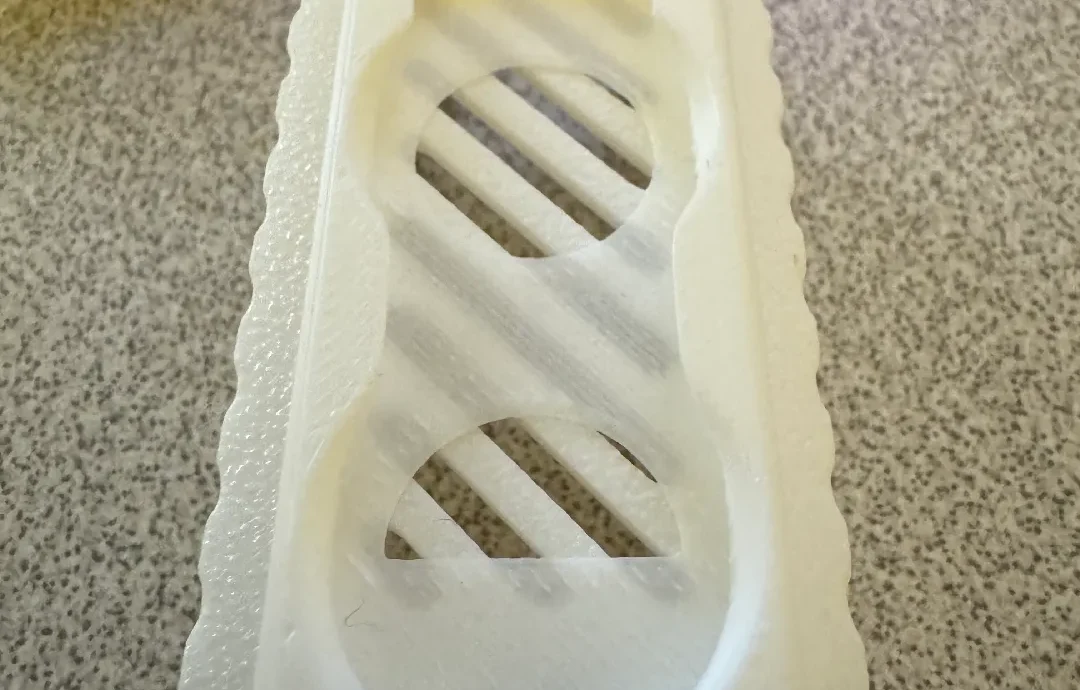

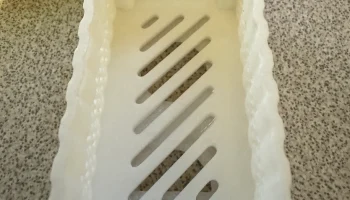

Я также добавил несколько вентиляционных отверстий, чтобы контроллер не был настолько герметичен внутри. (Шестиугольники — это Бестагоны). И в корпусе корпуса, и в слоте MultiConnect сзади (поскольку нагревается, а их специально устанавливали под столом лицевой стороной вниз).

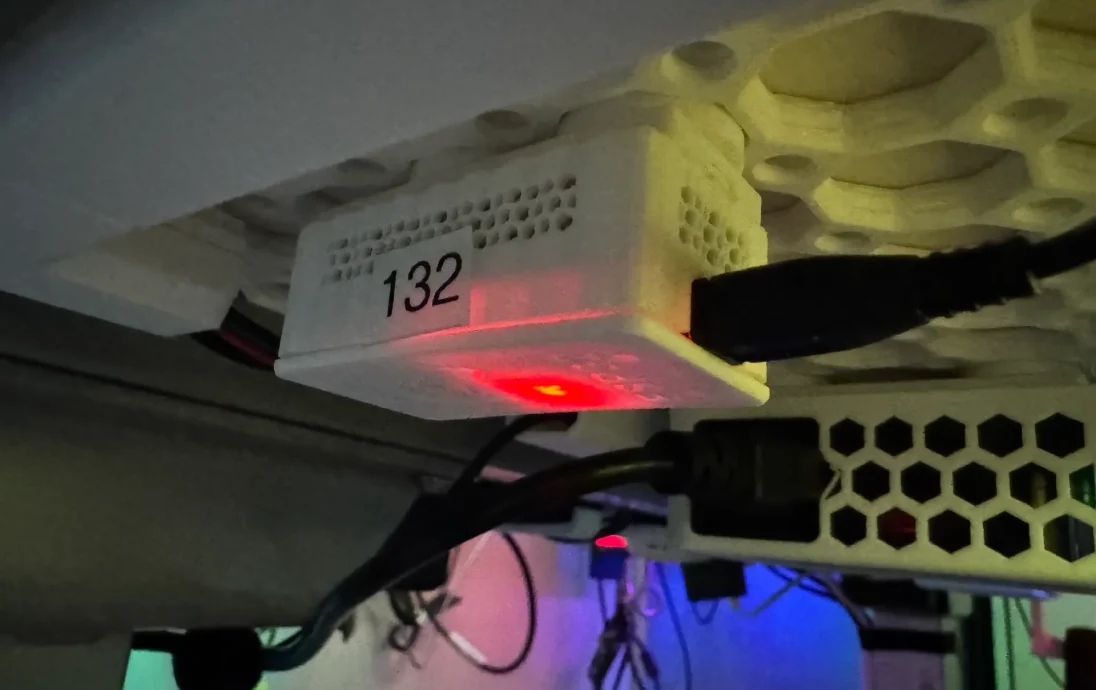

И, наконец, я добавил «тонкое место» на крышке, расположенное прямо над светодиодным индикатором состояния платы, чтобы вы действительно могли видеть его, не нуждаясь в полном открытии. (Если ваша нить слишком темная, чтобы ее можно было увидеть, просто просверлите отверстие.)

Я думаю, что использовал либо PLA+, либо PETG, но любой из них подойдет. 3 стены для прочности, в противном случае настройки слайсера по умолчанию подойдут.

Используйте эти разъемы MultiConnect для подключения контроллера к панелям MultiBoard: https://www.printables.com/model/716558-multiconnect-generic-connector-for-multiboard/

Наслаждайтесь!
