Колесо DirectForce
Описание

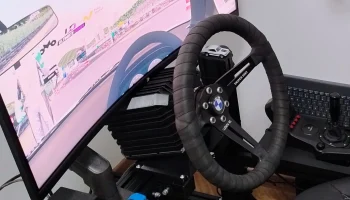

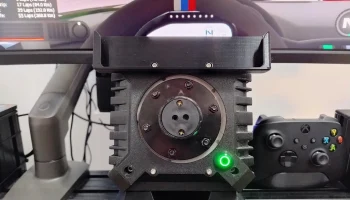

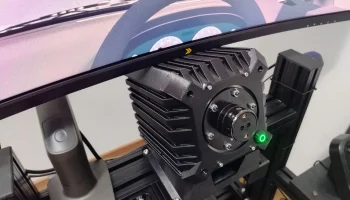

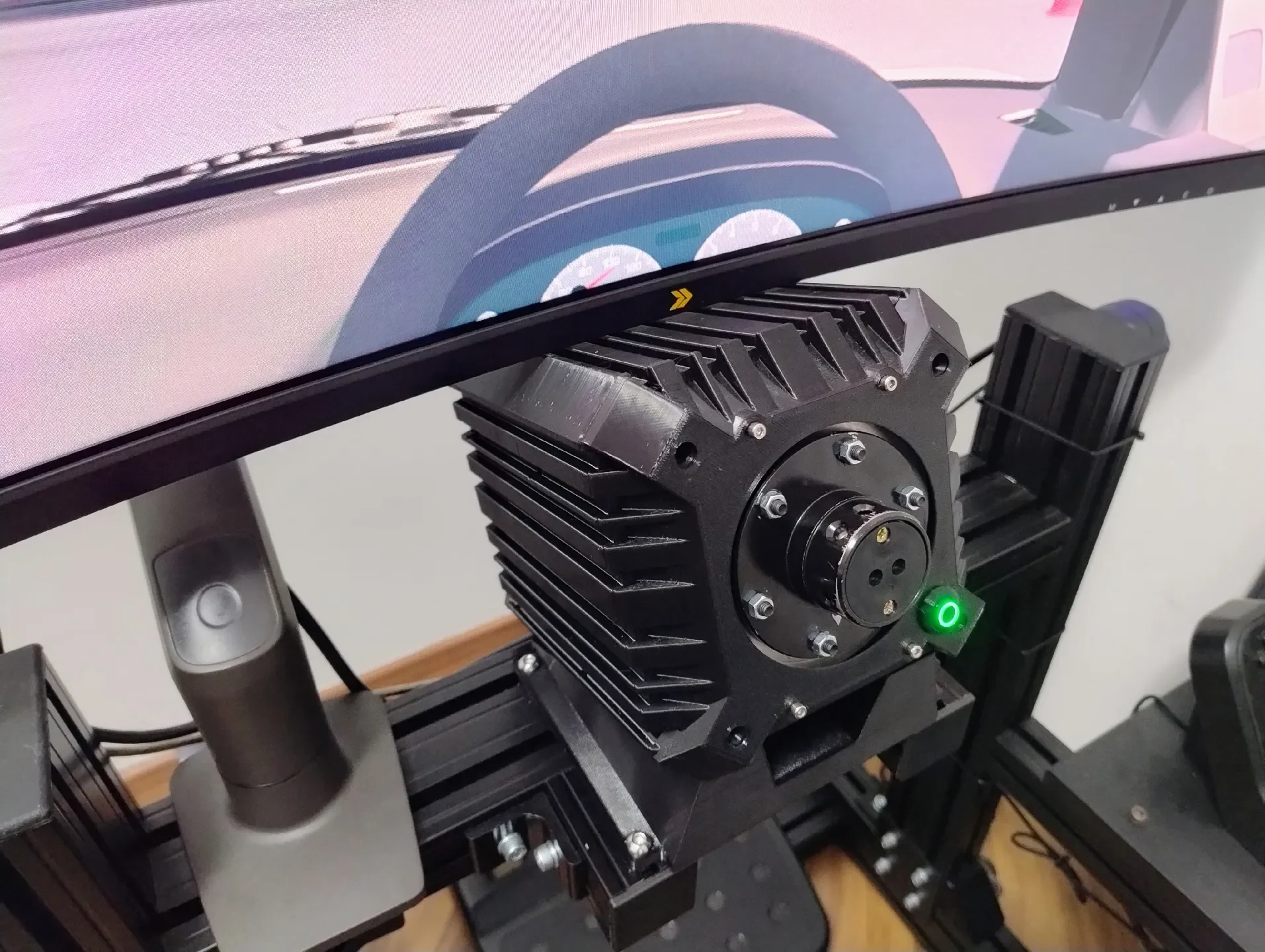

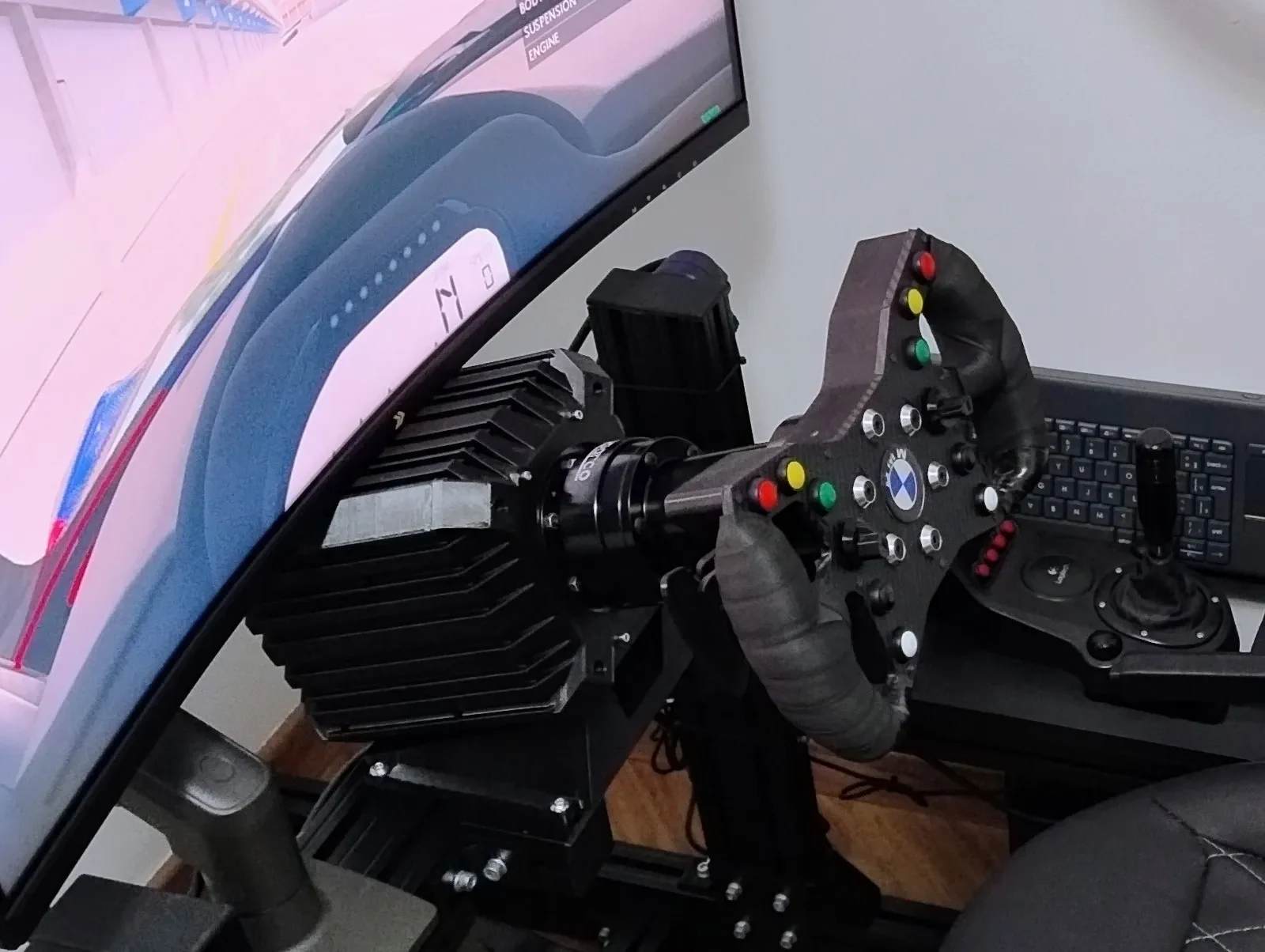

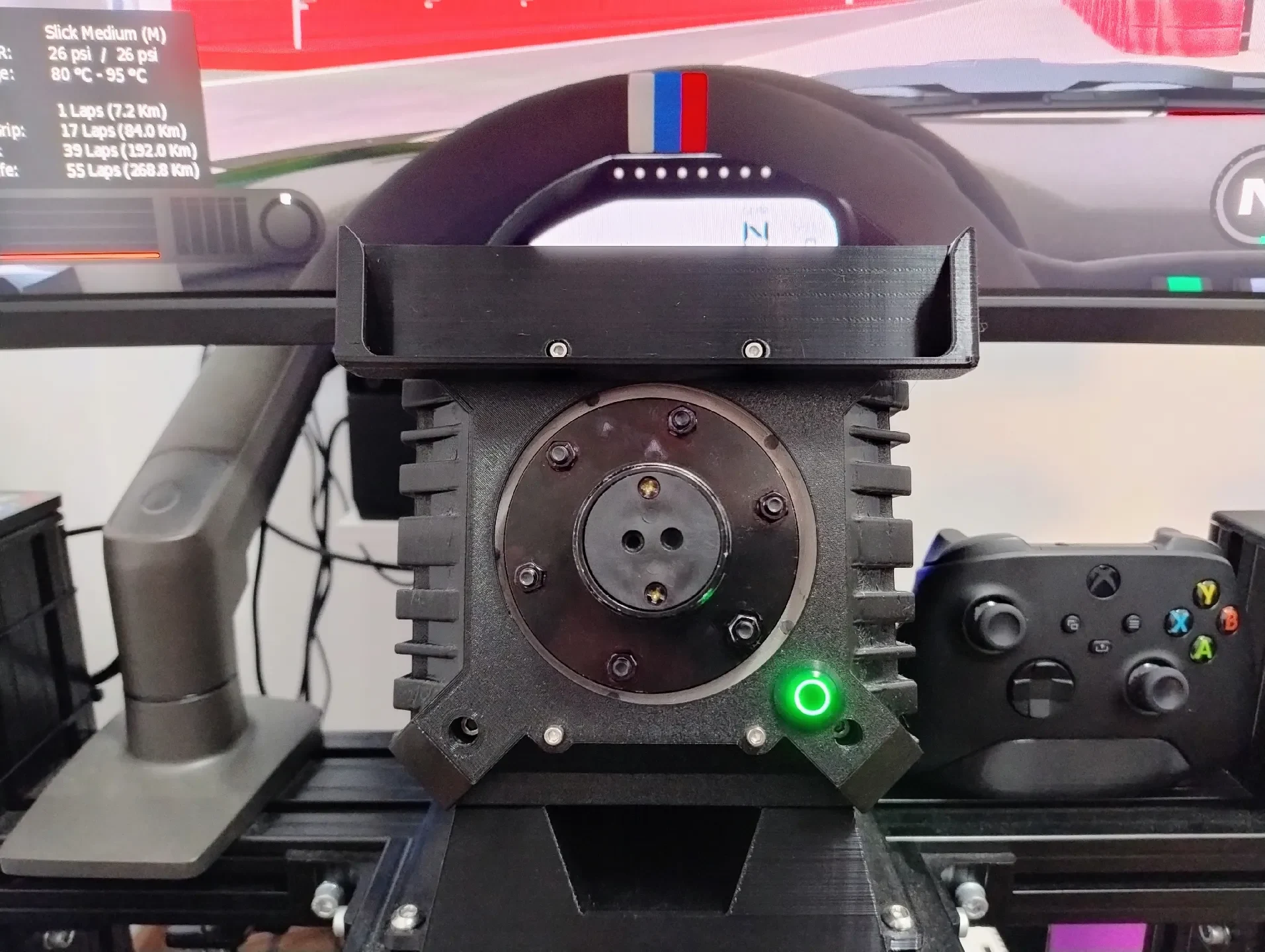

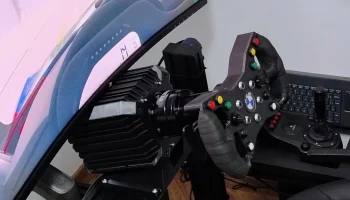

Руль с прямым приводом, сделанный своими руками, с приводом от двигателя ховерборда!
Этот проект включает в себя полностью распечатанный на 3D-принтере корпус, основные монтажные детали, список компонентов и руководство по сборке, что обеспечивает прочную и профессиональную сборку.
Цель
Целью этого проекта является создание высокопроизводительного рулевого колеса с прямым приводом, сохраняющего при этом профессиональный внешний вид и стоящего лишь часть коммерческих решений.
Для кого?
Для гонщиков-симуляторов, которые любят мастерить своими руками.
Особенности
[v] Прочная конструкция с использованием алюминиевого профиля 2020 года.
[v] Корпус и опорные детали полностью распечатаны на 3D-принтере.
[v] Дизайн для реальной обратной связи по усилию
[v] Идеально подходит для гонщиков и создателей симуляторов своими руками.
[v] Совместимость с большинством симуляторов
[v] Совместимость с педалями G25/27/29.
[v] Иллюстрированное руководство по сборке
[v] Надежное программное обеспечение
Список компонентов (спецификация)
Нажмите здесь!
Руководство по сборке
Нажмите здесь!
⚡ Электропроводка
Магнитный энкодер MT6701
Инкрементный поворотный энкодер
Блок питания
Прошивка
Я использую прошивку FFBeast, но вы можете использовать любую прошивку, которую предпочитаете.
Вот мои настройки с использованием FFBeast, используйте их только в качестве ориентира или отправной точки, поскольку каждый двигатель, энкодер и т. д. различны, ваши настройки также будут разными.

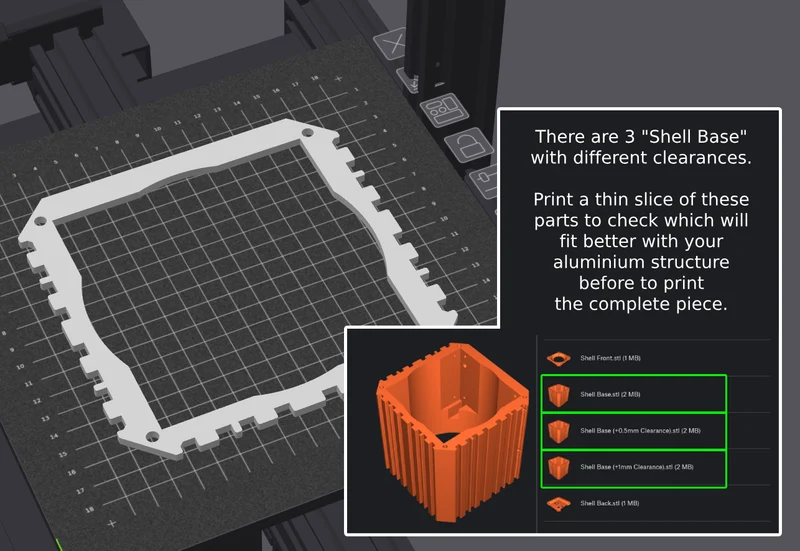

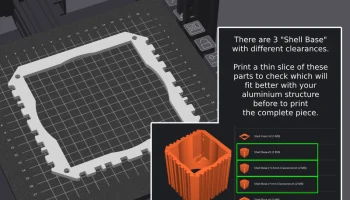

Распечатать рекомендацию
Вы можете попробовать печатать с другими настройками, но избегайте использования PLA, поскольку в зависимости от того, как вы используете рулевое колесо, вам может потребоваться большая механическая прочность. Я делюсь конфигурацией, которую использовал, которая работала без каких-либо проблем.
Материал ПЭТГ/АБС
Стен: 6
Заполнение: Гироид 25%
Поддержка: Не требуется
Блок питания
Вы можете распечатать корпус блока питания по адресу: https://www.printables.com/model/1220713-power-supply-unit-cover.
Колесо? Педали? Переключатель? Ручник?

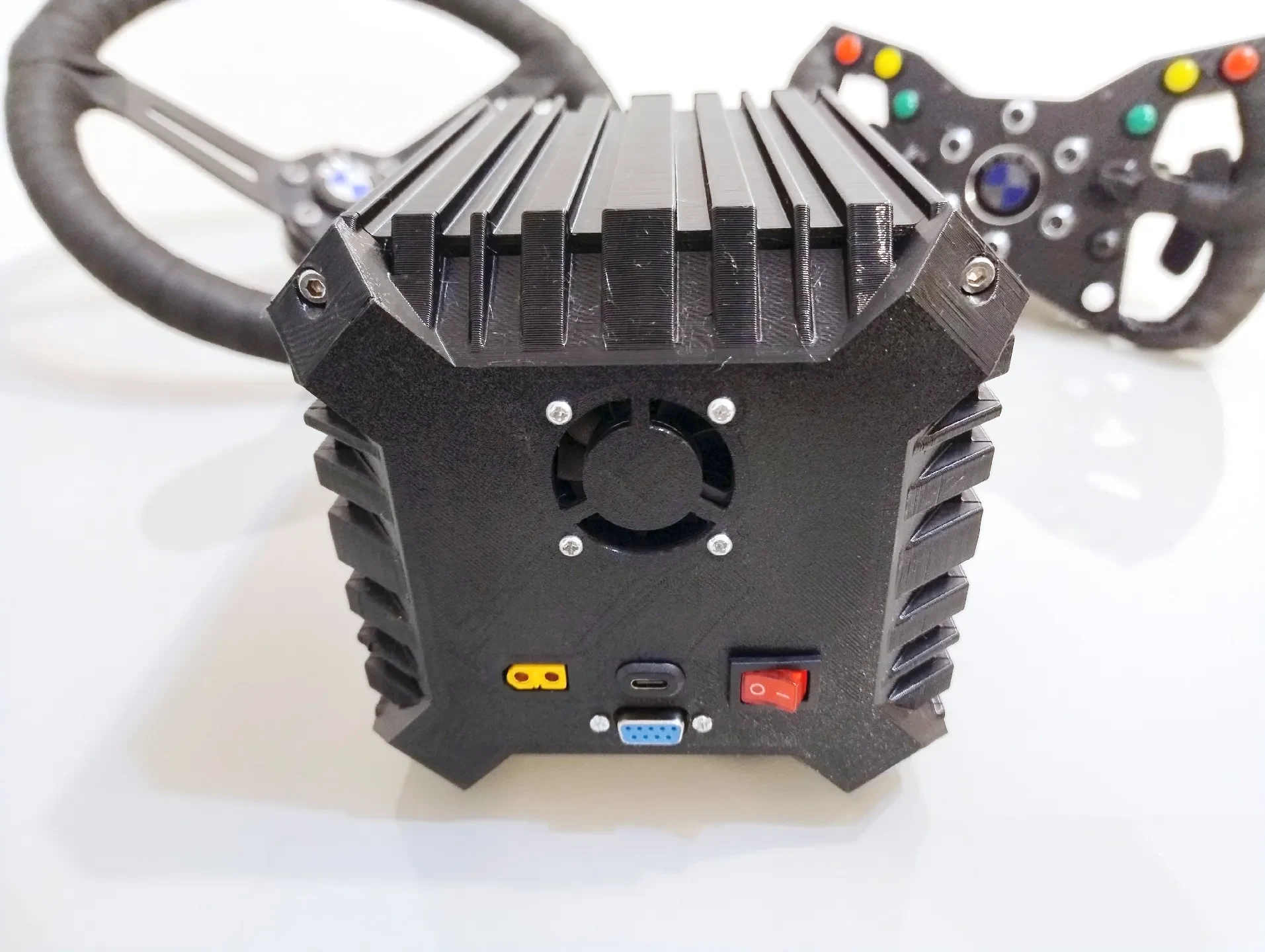

Эта колесная база имеет разъем DB9, который подключается по принципу plug-n-play к педалям G25/27/29, но вы можете использовать это соединение по своему усмотрению, вам нужно только следовать схеме подключения, чтобы, например, сделать свои собственные педали с ручным тормозом. Поскольку у меня был G27, я сделал адаптер и использую его для педалей, переключателя передач и электронного тормоза. Вот несколько вариантов, если вам нужно:
G25/27/29 Адаптер для педалей, рычага переключения передач и ручного тормоза: https://www.printables.com/model/933848-g27-adapter-with-handbrake-and-button-box

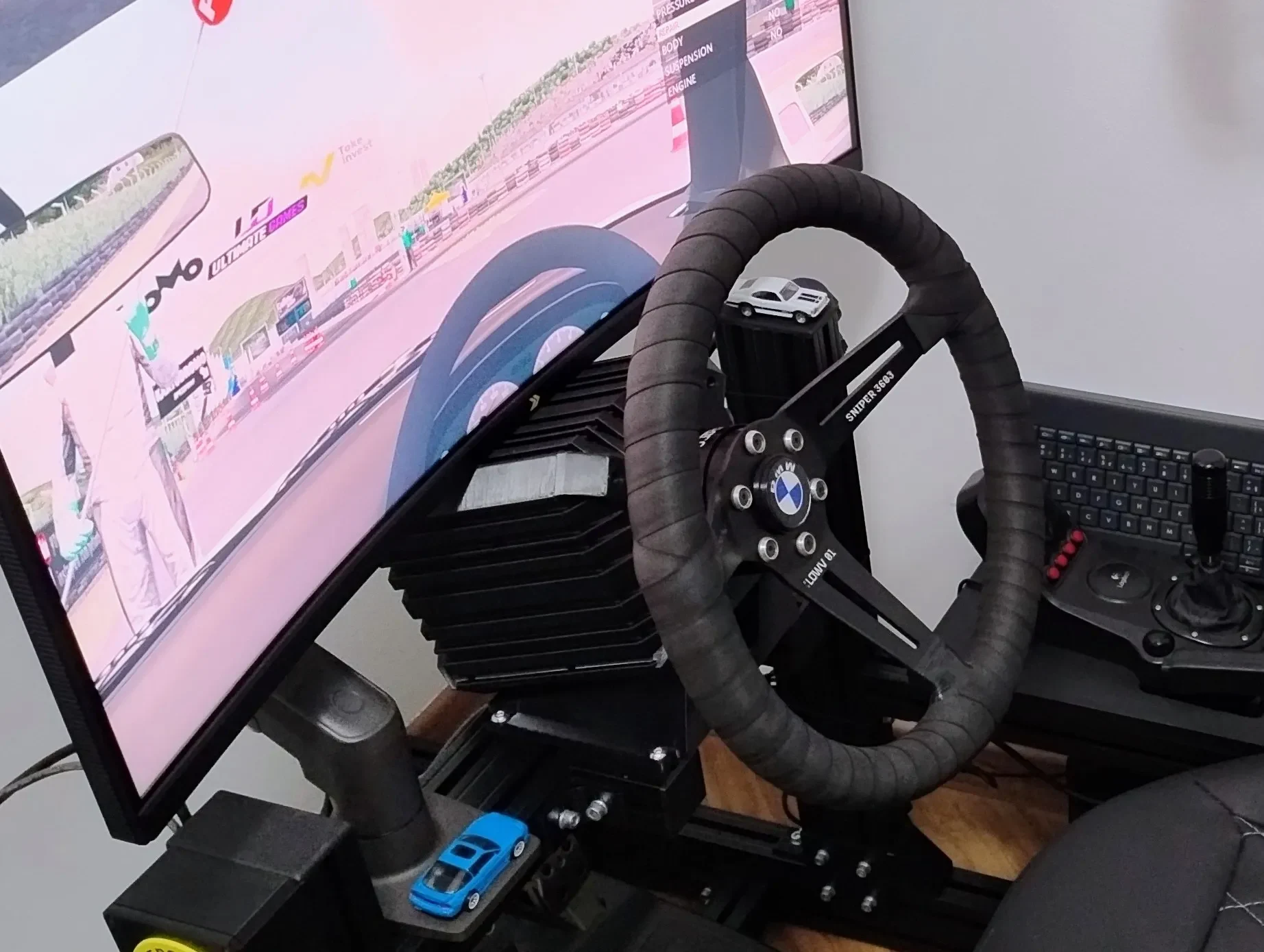

Руль, который я использовал: обычный руль, купленный в местном магазине.

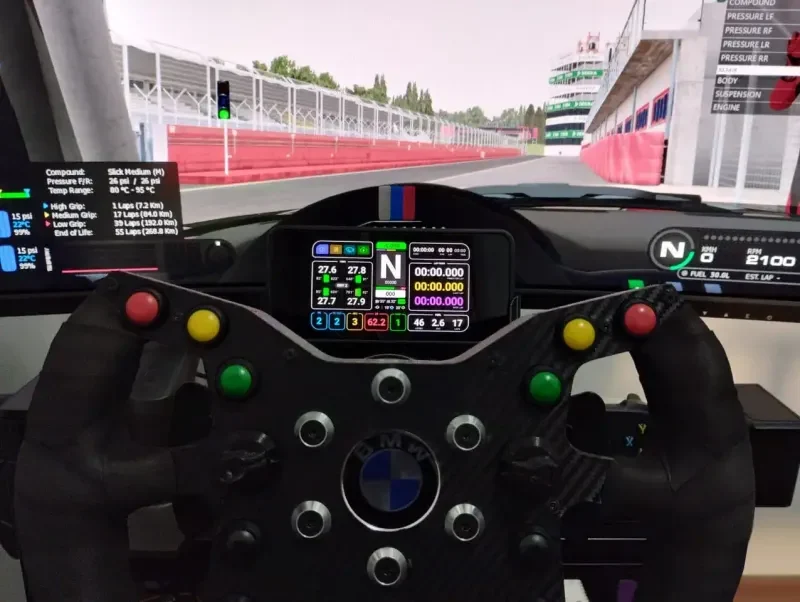

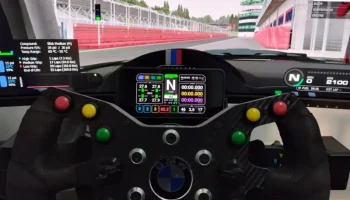

Колесо GT3, которое я использовал: https://www.printables.com/model/1306908-formula-b1-remix-esp32-bluetooth (для этого ремикса я использовал ESP32 с Bluetooth, литиевой батареей и зарядным устройством, чтобы сделать его беспроводным)
Ручной тормоз, который я использовал: https://www.thingiverse.com/thing:2915581
Если вы хотите попробовать педали, напечатанные на 3D-принтере: https://www.printables.com/model/1304974-sim-racing-adjustable-pedals-hall-sensor.
ДЕЛО

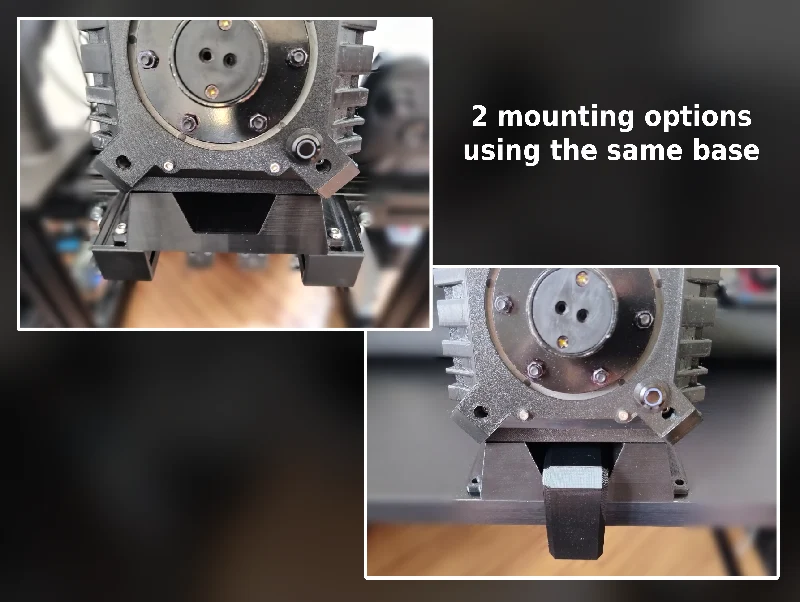

☑ Крепление для крепления
☑ Список запчастей
☑ Руководство по сборке
☑ Удалите боковые верхние отверстия.
☑ Замените вставную гайку на традиционную гайку нижнего крепления.
☑ Добавьте место для вентилятора на задней крышке.
☑ Предоставить схему подключения
☑ Добавить подключение педалей

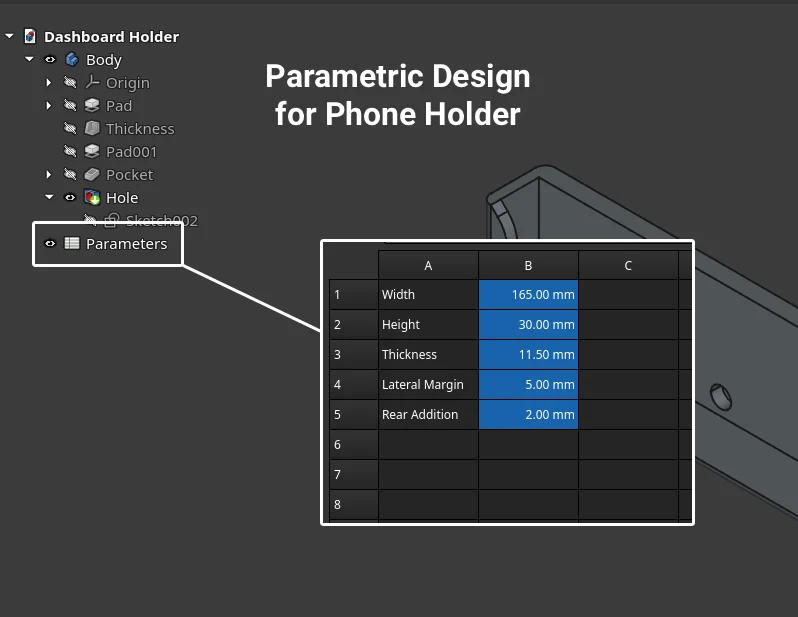

☑ Дизайн держателя мобильного телефона для приборной панели
☑ Разработка поддержки реле для предотвращ��ния обратного тока на материнской плате.

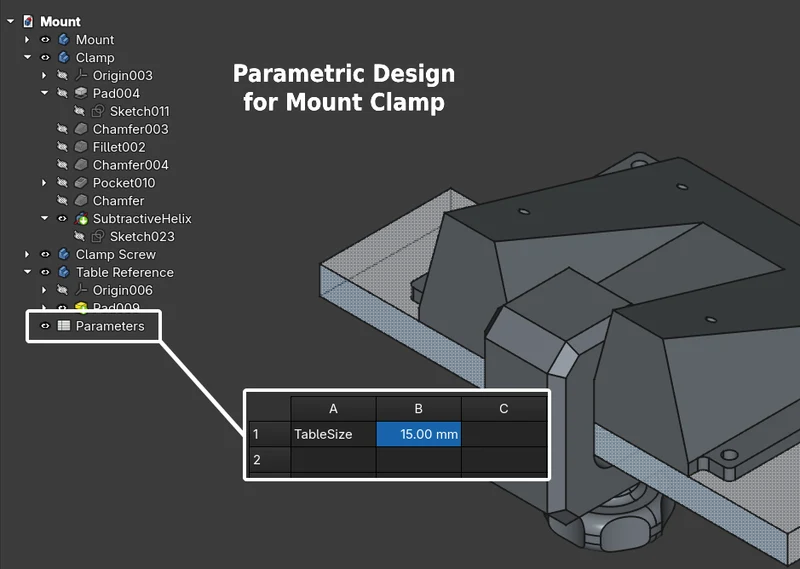

☑ Конструкция Зажим для крепления на столах
☑ Поддержка дизайна для энкодера MT6701.
Скачивайте, распечатывайте, собирайте и наслаждайтесь гонками!
