FDL-GONK: FDL-3, но соленоид и 200 кадров в секунду.

ОБНОВЛЕНИЯ:

08.08.23

Снова обновлен файл Flywheel Printed.stl, отверстие центрального вала теперь составляет ровно 5 мм в CAD и теперь имеет стопорные выступы для облегчения затягивания колеса.
Обновлена прошивка для более быстрого снижения оборотов, а полуавтоматический соленоид теперь автоматически втягивается.

26.06.23

Добавлен дульный срез Rifled.stl.

20.01.23

Маховик Printed.stl дополнен небольшим кольцом внутри, чтобы облегчить установку маховика на статор двигателя без неровностей.

18.12.22

Прошивка рабочая и добавлена в набор файлов.

Мне всегда нравился FDL-3, но я присоединился к хобби Nerf слишком поздно, чтобы иметь свой собственный официальный, поэтому я решил сделать свой собственный!

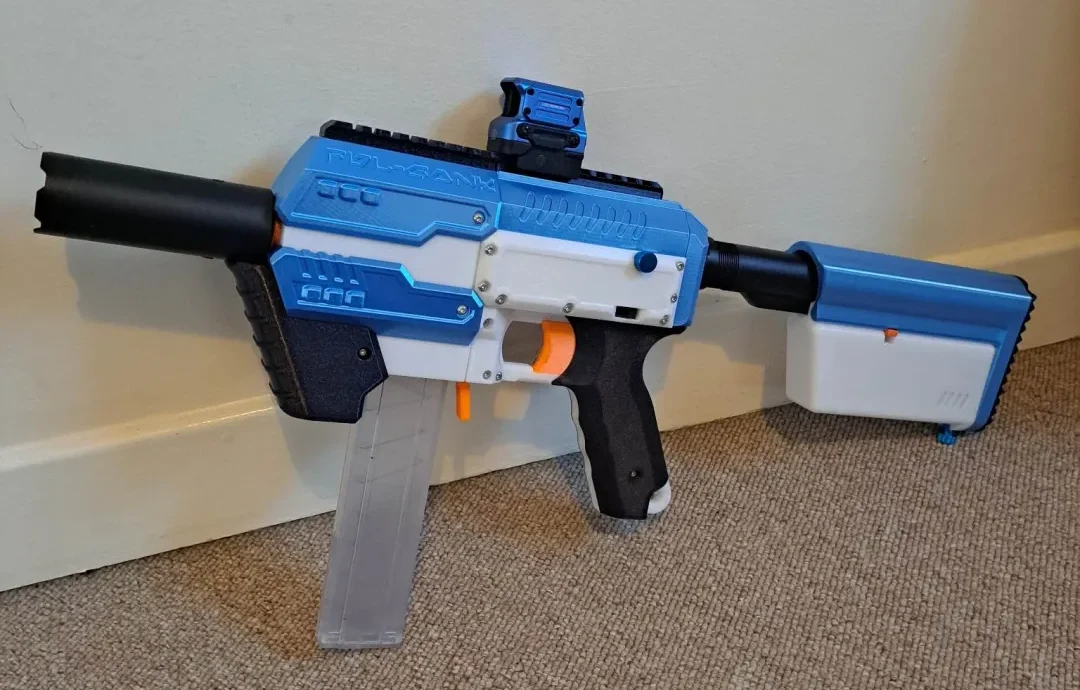

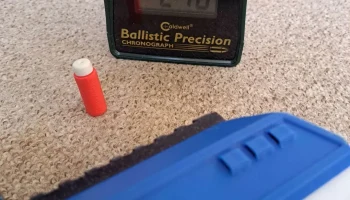

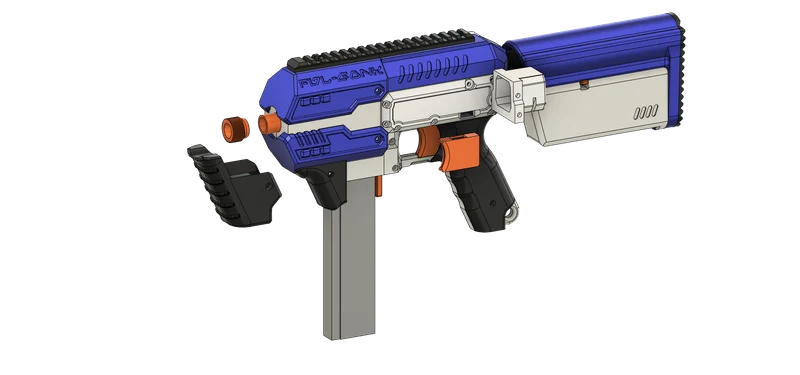

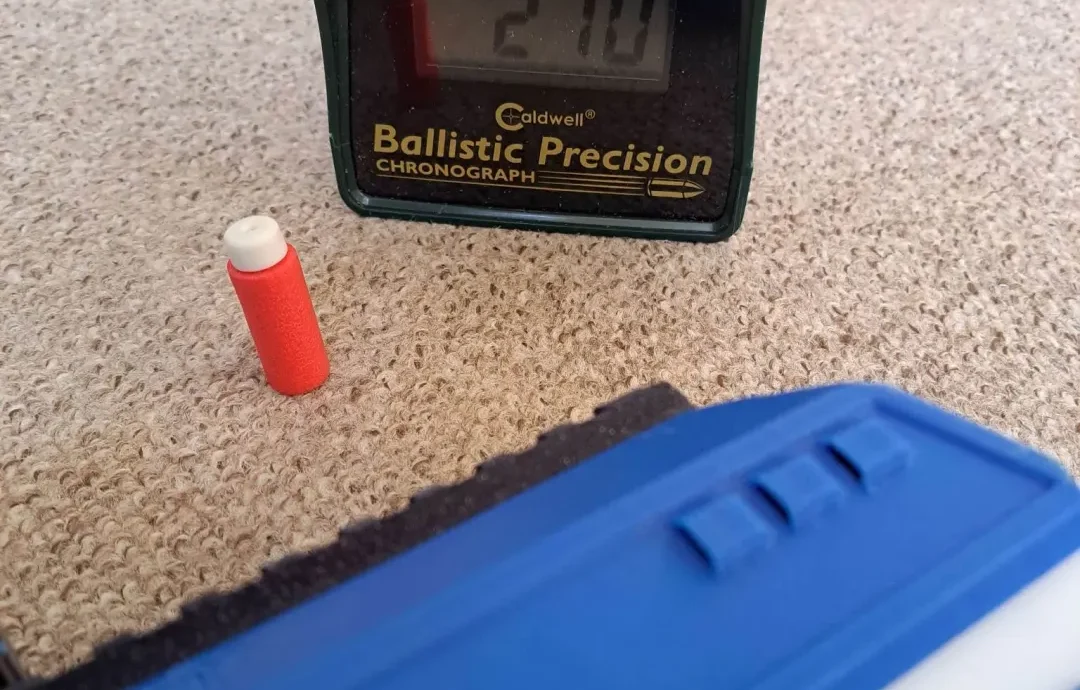

В этой версии FDL-3, получившей ��оответствующее название FDL-GONK, используются новые двигатели и маховики, способные развивать скорость более 200 кадров в секунду, место для 35-миллиметрового соленоида (FTW Hyperdrive может работать, но это не проверено), двухступенчатый спусковой крючок с возможностью емкостного касания, тепловые вставки M3 по всей поверхности для сборки и отсутствие фирменных плат или оборудования, что упрощает поиск деталей!

Я также спроектировал дульный срез таким образом, чтобы на него можно было устанавливать любые 19-миллиметровые насадки, например, Worker или даже трассирующие устройства! Также существует файл с резьбой, который работает с трассерами Black Raisins Pathfinder!

К сожалению, мне пришлось потерять экран, чтобы это работало, но с помощью пары трехпозиционных переключателей с каждой стороны вы все равно можете легко контролировать скорость вращения и выбирать огонь. Это также совместимо только с короткими дротиками.

Поскольку из-за соленоида в оригинальном аккумуляторном отсеке теряется много места, я сделал отдельный аккумулятор, в котором используется буферная трубка страйкбольного M4 AEG. В нем достаточно места, чтобы разместить мой 4s LiHV 4500 мАч, так что он подойдет почти всем остальным! Очки запасов Nerf также находятся в файлах на случай, если вы захотите использовать свой собственный запас.

Из-за большого количества частей, которые мне пришлось ремиксовать, многие существующие ремиксы FDL-3 не будут перекрестно совместимы с этим, однако я включил файлы .step, так что заставить это работать не составит труда ;)

Прошивка также включена, она не самая красивая, но у меня она отлично работала на нескольких мероприятиях. Вы можете использовать свой собственный код или взять элементы моего. В комплект входят 2 комплекта, один с сенсорным датчиком и один без него. Для работы сенсорного датчика вам потребуется установить библиотеку ADCTouch: https://github.com/martin2250/ADCTouch

Как и исходный FDL-3, этот проект лицензируется в соответствии с условиями лицензии Creative Commons Non-Commercial Attribution Share Alike 4.0, что означает, что вы можете распечатать его, сделать ремиксы, поделиться им, а если да, то и отдать должное себе и проекту FDL. Вы не можете продать это без разрешения меня и проекта FDL.

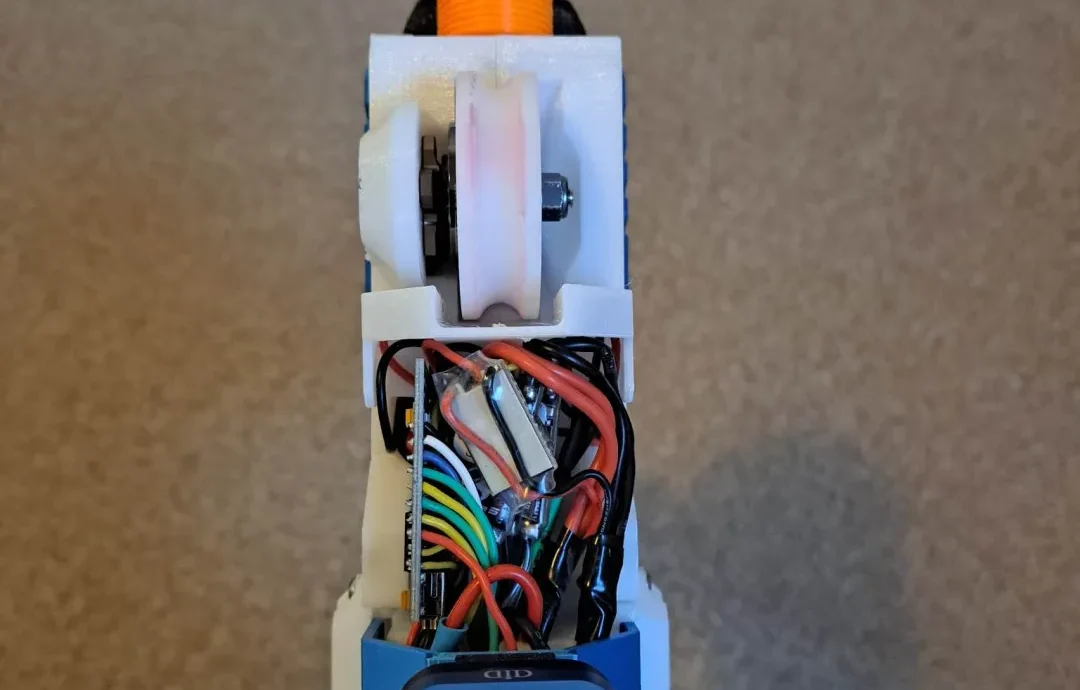

Распиновка Arduino Nano:

D2 = переключатель оборотов
D3 = триггерный переключатель
D4 = левый селекторный переключатель 1
D5 = левый селекторный переключатель 2
D6 = Правый переключатель оборотов 1
D7 = Правый переключатель оборотов 2
D8 = МОП-транзистор
D9 = ESC 1
D10 = ESC 2
A0 = Емкостный оборот (только при использовании прошивки сенсорного датчика)

��

Аппаратное обеспечение:

48 тепловых вставок M3, внешний диаметр 5 мм, высота 4 мм
35 болтов M3x8 мм
4 болта M3x6 мм
2 болта M3x5 мм
4 болта M3x12 мм
3 винта M3 с накатанной головкой
3 маленькие пружины для спускового крючка, фиксатора магазина и стопорного штифта приклада (у меня нет их размеров, так как я вырезал разные пружины)
2 двигателя Axis AF223 2910KV (с гайкой M5 и болтами M3 для удержания их на месте)
2 регулятора скорости 35А BLHeli_32
1x Ардуино Нано
1 понижающий преобразователь/BEC
1x 35-мм двухтактный соленоид (вам потребуется модернизировать возвратную пружину в зависимости от ваших потребностей)
1x ��лата MOSFET или комплект для управления соленоидом
2x 3-позиционных переключателя (SS-23D32G6)
2 микропереключателя типа KW11, 10 А
1 разъем XT60
Силовые провода 16 AWG
Сигнальные провода 22 AWG
4s Lipo/LiHV для надежного достижения 200 кадров в секунду
1 металлический стержень для спускового крючка (только при использовании прошивки сенсорного датчика)

При необходимости вы можете отключить и использовать свою собственную электронику. Если вы хотите использовать разные двигатели, обязательно проверьте размеры маховиков и опор двигателей, чтобы убедиться, подойдут ли они.

Я хотел бы выразить большую благодарность команде Project FDL за оригинальный дизайн, без их вклада это было бы невозможно.
