Дешевый стабилизатор FPV - панорамирование/наклон.........

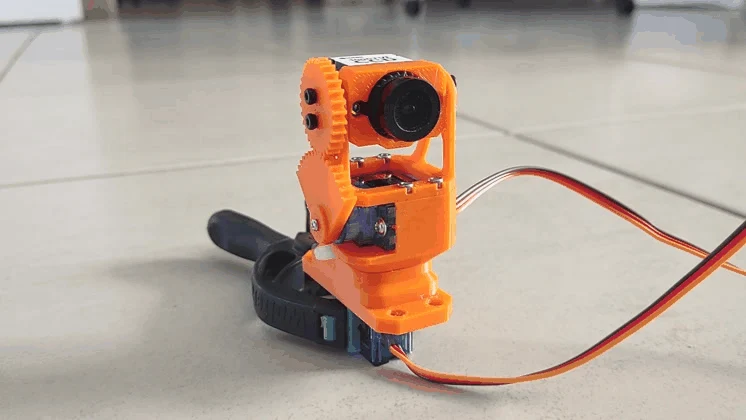

Это дешевый стабилизатор FPV для оси панорамирования/наклона. Он разработан на основе обычного сервопривода, который легко найти на любом онлайн-рынке.

Используемая камера — старая Eachine 1000TVL, но найдена точно такая же, но другой марки. Адаптер для другой камеры должен быть легко осуществим.

Есть две базы, одна в виде башни и одна низкопрофильная, если вам не хватает места.

Некоторым деталям для правильной печати требуется поддержка (например, основания).

Спецификация:
2 сервопривода SG90 — ссылка (филиал Amazon в США)
1 мини-камера FPV 1000TVL — ссылка (филиал Amazon в США)

ОБНОВЛЕНИЕ 18.10.2024: обновление основания башни с выемками на каждой стороне.

ОБНОВЛЕНИЕ от 11.11.2024: загрузка отсутствующего файла монтирования Eachine1000TLV. Спасибо Юхани, чтобы сообщить мне.

Сборка (Фотоурок):

Выбор 1 — База Башни:

Установите сервопривод в основание и закрепите его с помощью прилагаемых винтов.

Отцентрируйте сервопривод предпочтительным способом, используйте крестовину, поставляемую с сервоприводом, в верхней части 2 и прикрепите ее с помощью прилагаемого винта.

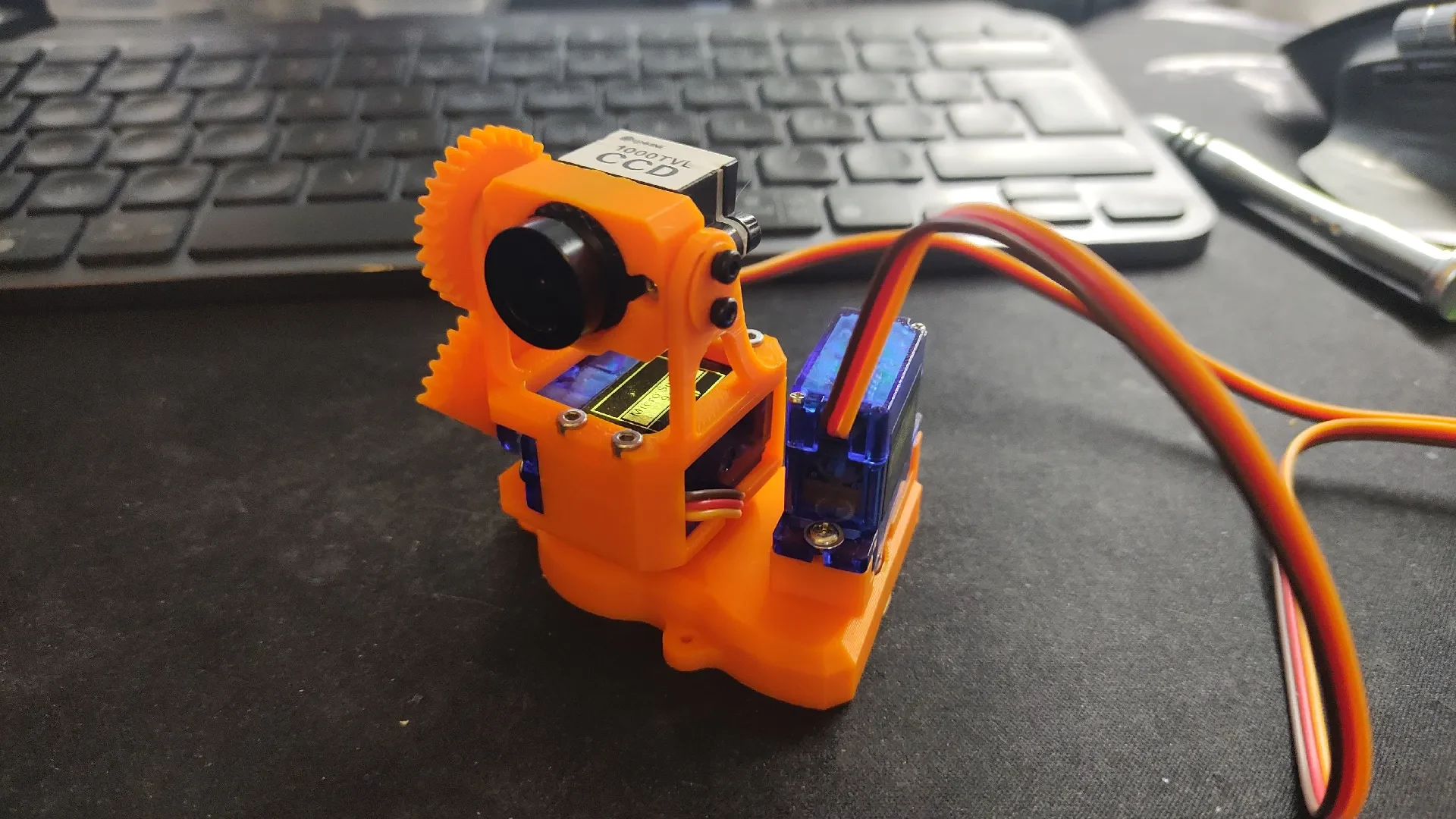

Вариант 2 — Низкопрофильная база:

Установите сервопривод в основание и закрепите его с помощью прилагаемых винтов. Используйте распечатанный крест и шестерни панорамирования. Закрепите винтом M2x6.

Крепление камеры:

Используйте 2 винта M2x8, чтобы прикрепить крепление к камере.

Используйте 2 винта M2x12 со стороны механизма камеры и 2 винта M8 с другой стороны и прикрепите крепление камеры, как показано на рисунке.

Наконец, прикрепите эту часть к нижней с помощью 4 винтов M2x6.

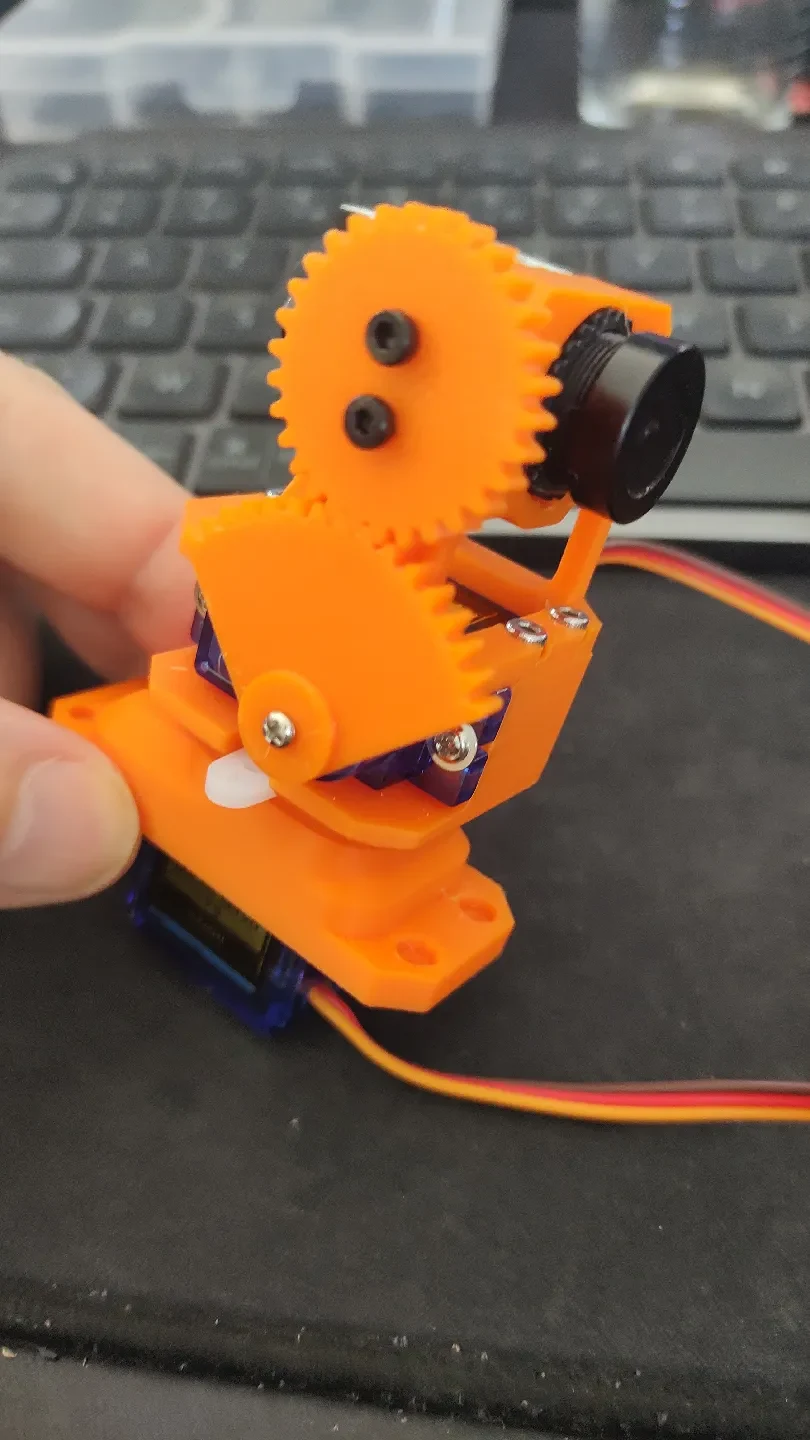

Отцентрируйте сервоприводы и прикрепите ¼ шестерню с помощью винта, входящего в комплект сервопривода.

И для низкопрофильной базы

Вот и все!

Дайте мне знать, если что-то неясно или отсутствует.
