K6ARK Пико Весло

ПРЕДЫСТОРИЯ:

Palm Pico Paddle пользуется дурной славой среди портативных операторов CW из-за своего небольшого размера, приятного на ощупь и классного выдвижного футляра. К сожалению, они уже много лет сняты с производства и продаются на рынке подержанных автомобилей по цене, намного превышающей их первоначальную розничную цену.

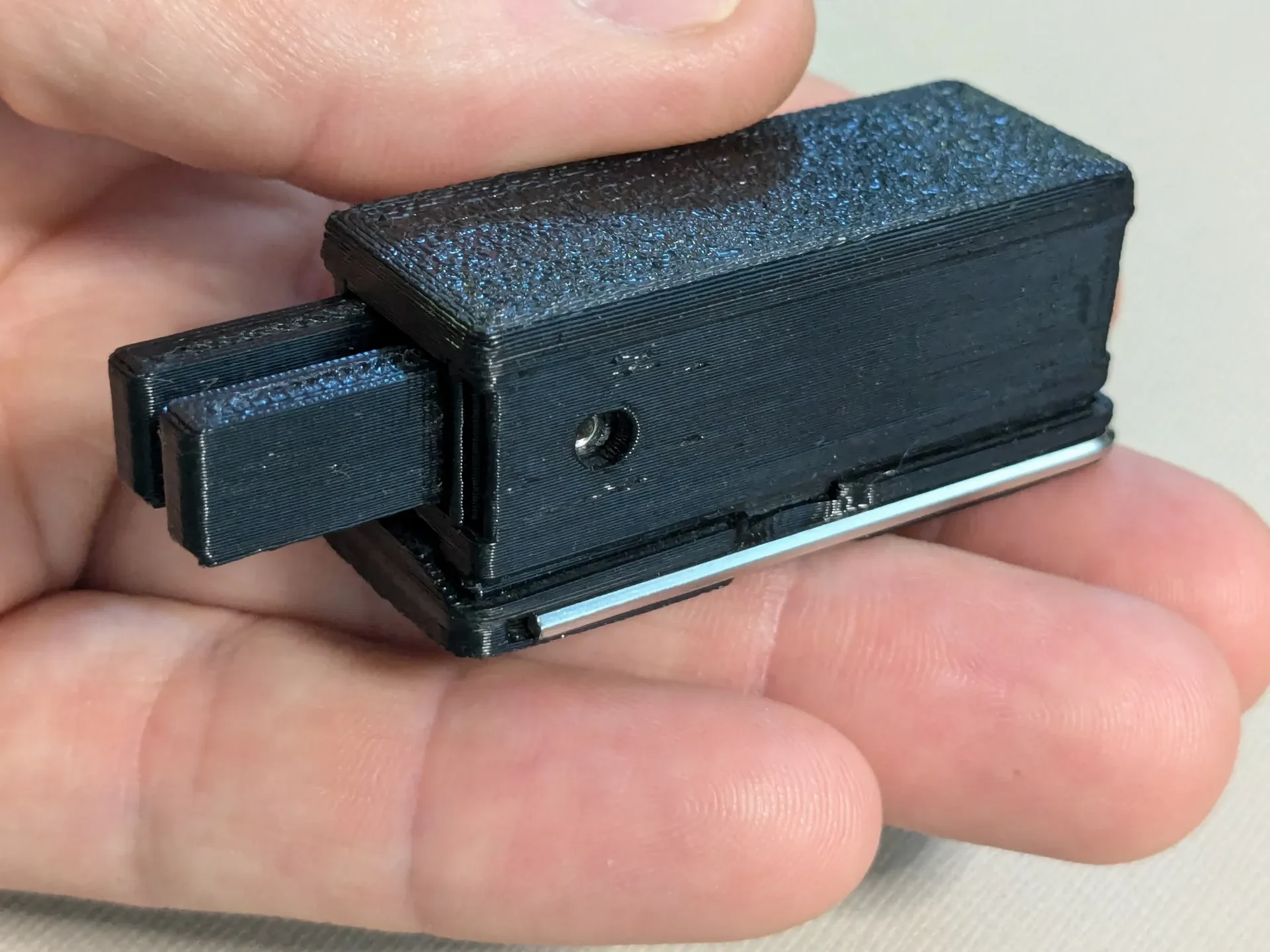

Но теперь вы можете всего за несколько долларов изготовить весло, напечатанное на 3D-принтере, детали которого будут выглядеть и работать так же, как оригинал.

Количество деталей сведено к минимуму, а общая стоимость единицы очень мала. Установочные винты позволяют независимо регулировать ход. Натяжение фиксировано и зависит от того, насколько сильно вы утомляете рычаги, чтобы смягчить их. Разъем TRS 3,5 мм позволяет подключать радиостанцию ​​с помощью любого стандартного кабеля Aux.

В основании ключа есть отверстия для вставки 4 магнитов размером 4 x 4 x 2 мм и одного магнита размером 10 x 2 мм, чтобы прикрепить его к железному предмету. Если вы сможете найти овальные ножки из силиконовой резины размером 14 x 4 мм, они добавят сцепления. Если нет, вы можете использовать силиконовый или уретановый клей, чтобы заполнить отверстия и сделать цепкие подушечки.

На базовой пластине имеется прорезь для крепления пластины к боковой части радиостанции Mountain Topper. Ключ прикрепляется к опорной пластине снизу или с любой стороны, что обеспечивает несколько вариантов монтажа.

Вот небольшое видео о том, как работает весло, как его разбирать и обслуживать.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

Ссылки являются партнерскими ссылками Amazon. Вам это ничего не стоит, но я получаю несколько центов от доллара Amazon, если вы совершаете покупку по этим ссылкам.

Обязательные позиции Кол-во Источник
Рычаги, напечатанные на 3D-принтере. 1. Используйте PETG https://amzn.to/3H9QN4p
Основание для 3D-печати 1. Используйте PETG https://amzn.to/3H9QN4p
Чехол с 3D-печатью 1. Используйте PETG https://amzn.to/3H9QN4p
Обложка с 3D-печатью 1. Используйте PETG https://amzn.to/3H9QN4p
Разъем TRS для монтажа на панели 3,5 мм 1 https://amzn.to/3Hadrd2
Установочный винт M3 x 4 мм 2 https://amzn.to/3N3rC5e
Винт M3 x 4 мм 1 https://amzn.to/3uF4ZLb

Силиконовая медная проволока 30 га

Альтернативный вариант: проволока NiCr.

… или другие застрявшие
проволока 26 калибра или меньше.

30 мм

https://amzn.to/409le1s

https://amzn.to/3ZHk93j

Шестигранный ключ на 1,5 мм 1 https://amzn.to/3TJxiFt
Дополнительный/Необязательный
Вспомогательный кабель (4 фута) 1 https://amzn.to/3XZ1IUo
10 мм х 2 мм Магниты (для основания) 2 https://amzn.to/3VYIxIp
Резиновые ножки 6 мм 4 https://amzn.to/4ewSJBw
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Шестигранная отвертка 1,5 мм (https://amzn.to/3gX4sB8 или https://amzn.to/3ulV3X1)
Отвертка Phillips №1 (https://amzn.to/3HaQlD2)
Пинцет (https://amzn.to/3BaOeex)
Кусачки или ножницы, о повреждении которых можно не беспокоиться (https://amzn.to/3VycZJK)
Паяльник (по желанию — лопатку можно собрать и без него) (https://amzn.to/3P3bxgk)
СБОРКА:
1.) Распечат��йте все вещи.

Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».

Распечатайте детали для сборки. Используйте только PETG! Эта конструкция основана на гибкости и способности PETG к упругой деформации. ПЛА не подойдет.

Опоры необходимы под рычагами и полезны под концами корпуса.

Возможно, вам придется очистить отверстия нижних отверстий на опорной пластине, чтобы вставить магниты, если высота первого слоя приводит к некоторому расстоянию стопы слона.

2.) Снимите все опоры и очистите отпечатки.
3.) Согните рычаги вперед и назад на 45-60 градусов, чтобы смягчить изгиб.

Обычно я делаю это примерно 30-50 раз, чтобы значительно смягчить натяжение пружин рычагов.

4.) Отшлифуйте нижние закругленные края основания рычага и внутренние стенки корпуса.

Чисто напечатанный PETG имеет относительно высокий коэффициент статического трения. Легкая шлифовка потертостей способствует скольжению.

5.) Прикрепите 15 мм провода к каждому боковому выступу разъема.

Если у вас нет паяльника, можно плотно закрутить провод на разъем пинцетом. Со временем вы можете заметить ухудшение контакта, но этого вполне достаточно.

6.) Установите разъем в отпечаток рычага.

При необходимости осторожно с помощью пинцета согните наконечник заземления разъема (центральный). Заземляющий выступ ne
