Bosch Cool (2000)/4000/5000 Быстрый и простой переходник ...

Фон

Существует множество замечательных и хорошо продуманных переходников для шлангов для мобильных кондиционеров, но время их печати довольно велико. Я нетерпелив и хотел чего-то более простого, использующего доступные части моего блока питания и печатающего (по сравнению) быстрее. Итак, я разработал этот минималистичный подход для крепления шланга Bosch Cool 4000/5000 и, возможно, также 2000 к окну.

Части

В зависимости от типа установки вам как минимум понадобится...

2 винта M5x16 для рукоятки
4 винта M5x20 для переходных пластин
6 шайб М5
6 гаек M5

Кроме того, моя установка состоит из...

1 лист прозрачного акрилового стекла толщиной 3 мм.
1 небольшая част�� москитной сетки (чтобы в шланг не попадали посторонние существа, я использовал tesa Standard)
[опционально] 1 пленка для защиты от ультрафиолета
5 м магнитной ленты для крепления акрилового стекла к оконной раме (я использовал магнитную ленту Gauder типа A+B)
суперклей
[опционально] 4 плоских обрезка PETG
1-2 маленьких зажима
[опционально] защитная краска для металла
маленькая кисть для нанесения краски
ручная мельница
Печать

Я напечатал все детали в Prusament PETG Jet Black с соплом Revo Six Obxidian 0,4 мм (подойдет любое сопло 0,4 мм) с высотой слоя 0,2 мм на сатиновом листе на моем Prusa MK3S+.

На внутренней пластине и ручке напечатано пять периметров, на внешней пластине — три периметра и 25% заполнение.

Важно

Используйте режим заполнения «гироид» для всех деталей для обеспечения наилучшей структурной целостности.

Сборка

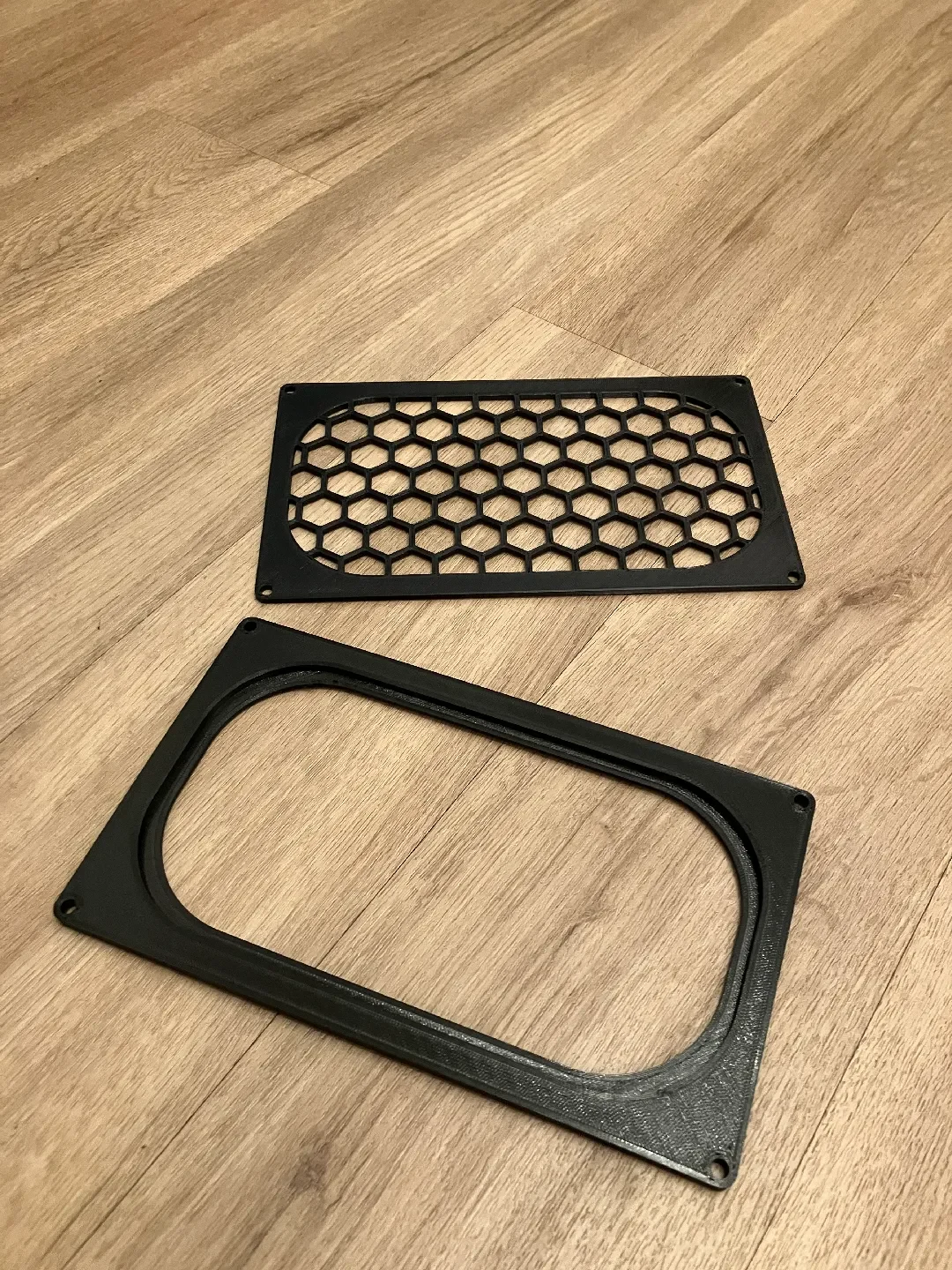

Распечатайте все части
Проверьте посадку

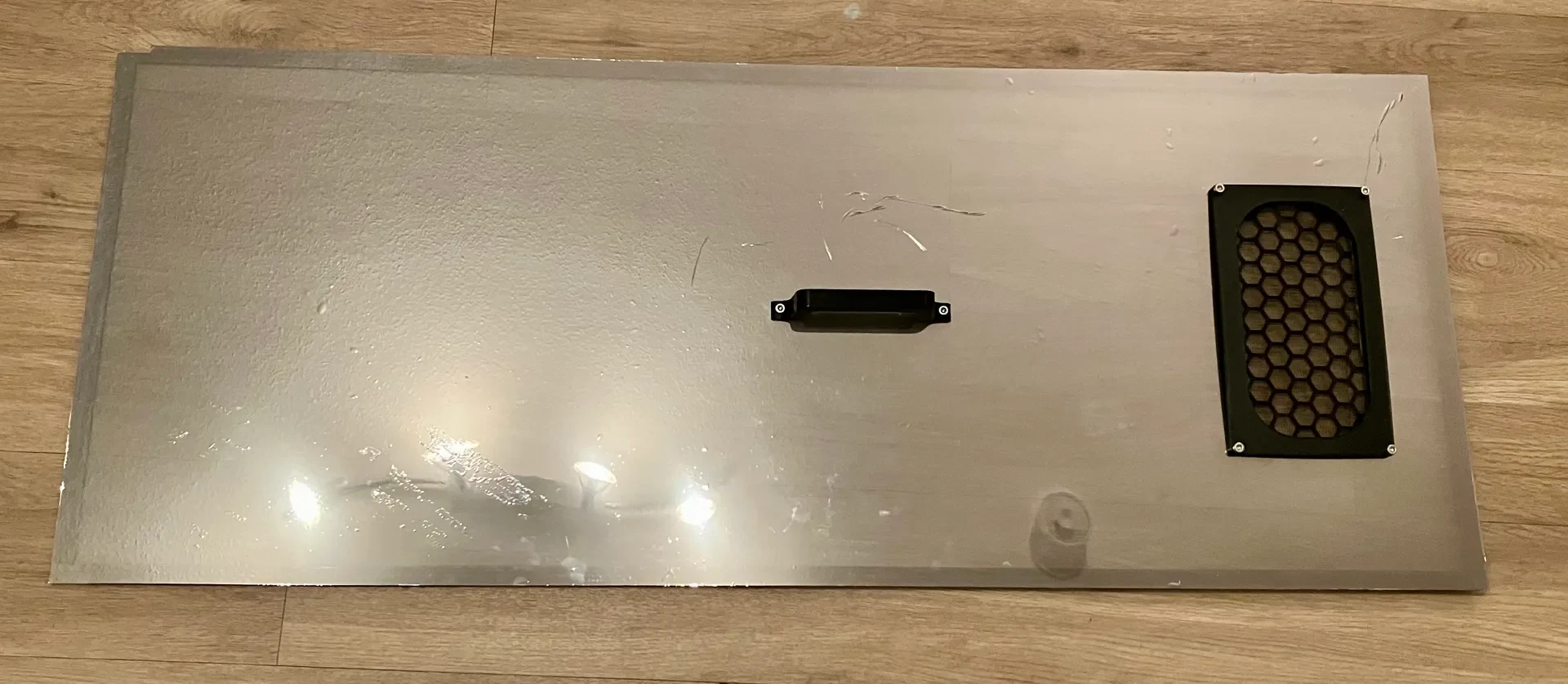

Подготовьте оконную фурнитуру или акриловое стекло для вашего окна.
отметьте, куда нужно вставить адаптер, и просверлите 10 отверстий.
два для хвата
четыре для крепления переходных пластин
четыре для начала/окончания фрезерования)
вставьте в просверленные отверстия сверло большего размера
фрезеруйте отверстие (используйте направляющую) и зачистите срезы
почините монтажное оборудование, например. магнитная лента к окну и акриловому стеклу (обязательно используйте ленту, противоположную той, которую вы наклеили на оконную раму для стекла, иначе она не подойдет)
[необязательно] поместите УФ-пленку на стекло

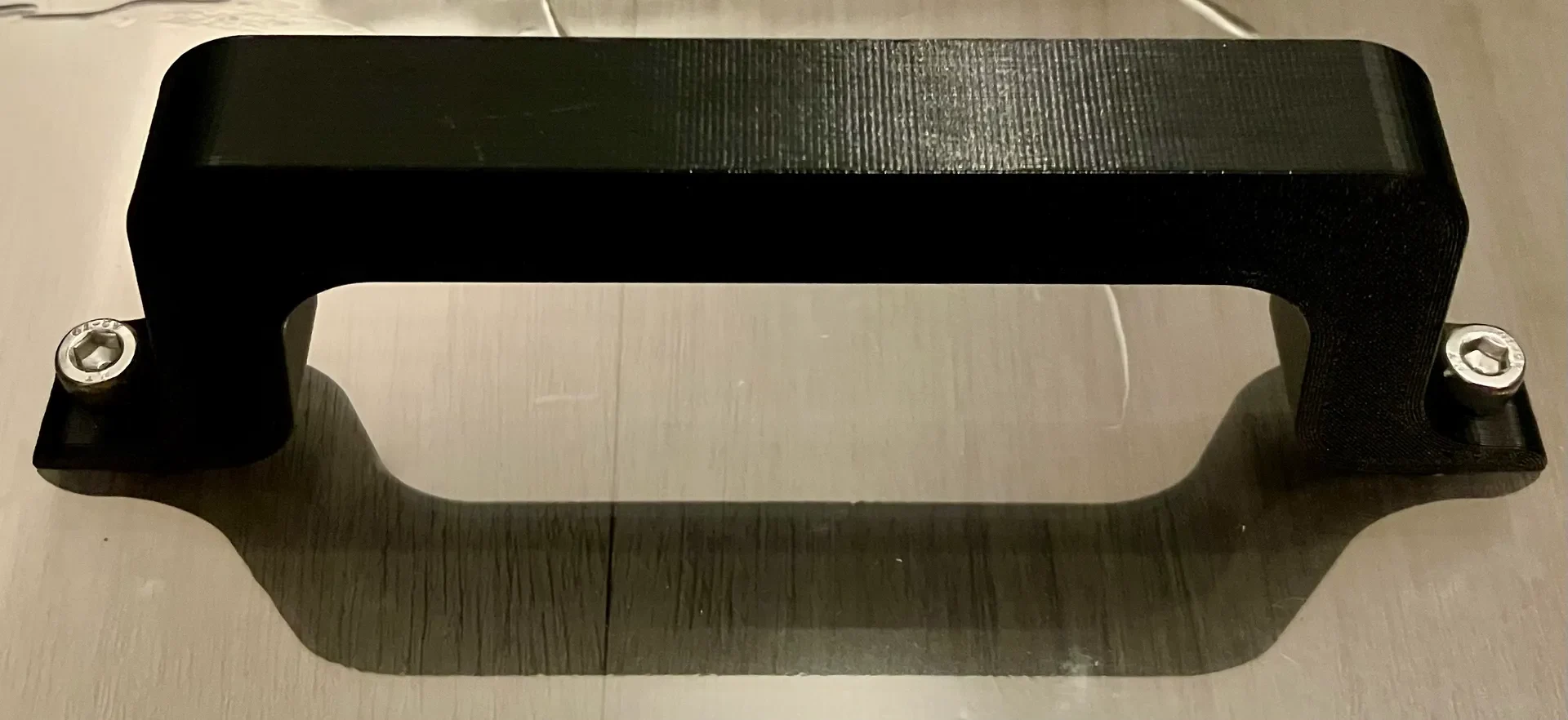

закрепите ручку, используя два винта M5x16, две шайбы и две гайки.

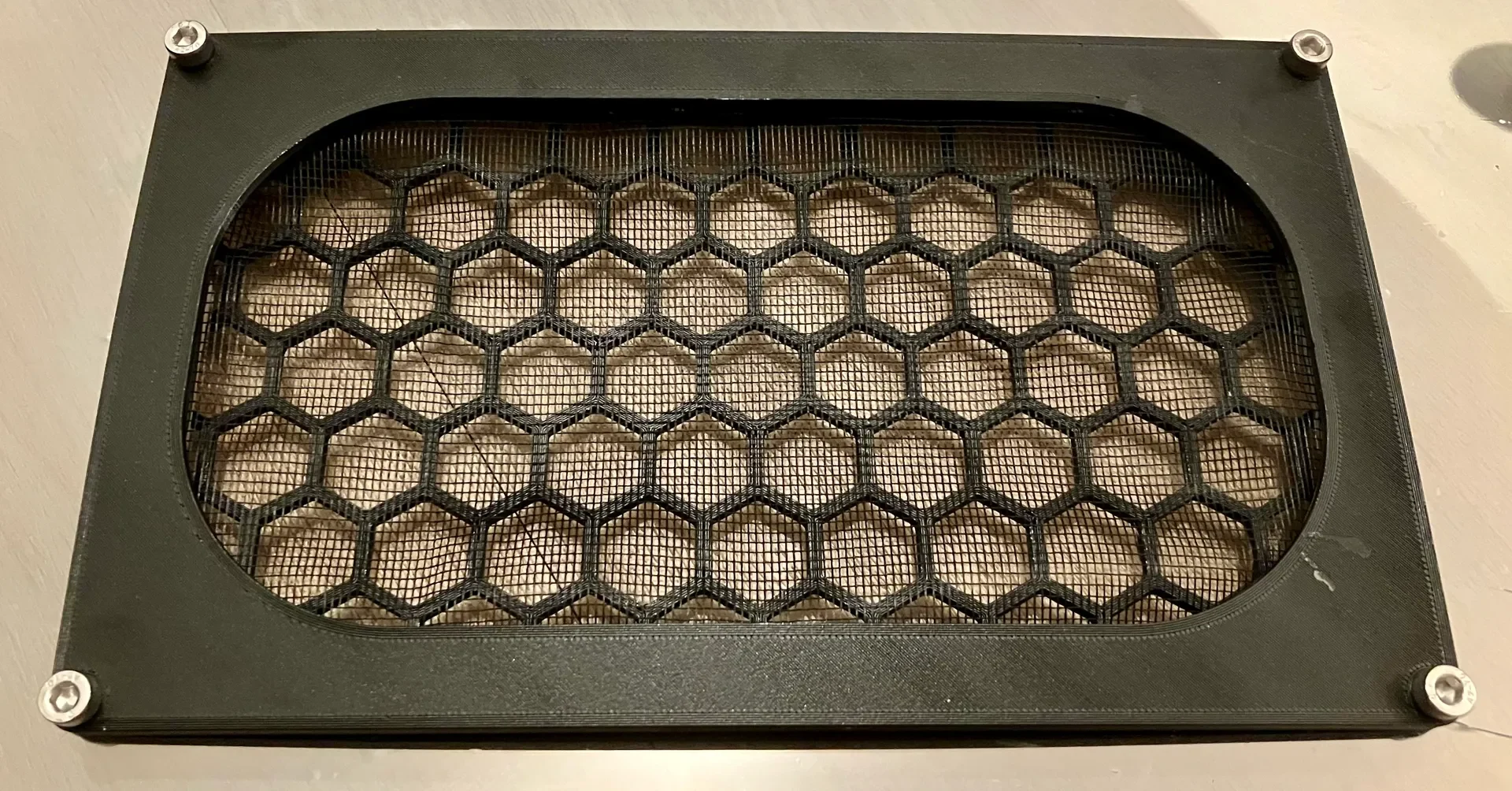

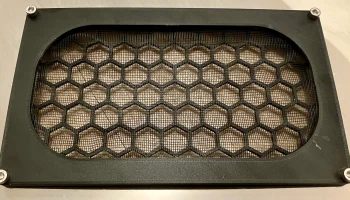

установить москитную сетку
обрежьте москитную сетку по размеру внутренней пластины
приклейте москитную сетку на внутреннюю пластину несколькими каплями суперклея
отрежьте часть липкой прокладочной ленты (которая является частью коробки Bosch Cool), чтобы она соответствовала внутренней пластине.
прикрепите уплотнительную ленту по краям внутреннего адаптера к москитной сетке, чтобы убедиться, что она надежно прилегает при привинчивании.
[опционально] Увеличьте прочность крепления москитной сетки.
нанесите еще немного клея возле внутренних углов внутренней пластины москитной сет��и
положите плоские обрезки ПЭТГ по углам, прижимая их к клею
сожмите все вместе для более надежного крепления

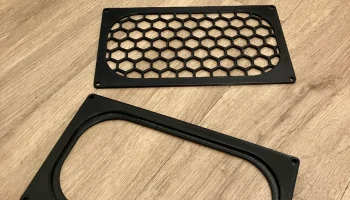

прикрепите внешнюю и внутреннюю пластину к стеклу
[опционально] покрасить шайбы и гайки снаружи защитной металлической краской
прикрепить стекло к окну

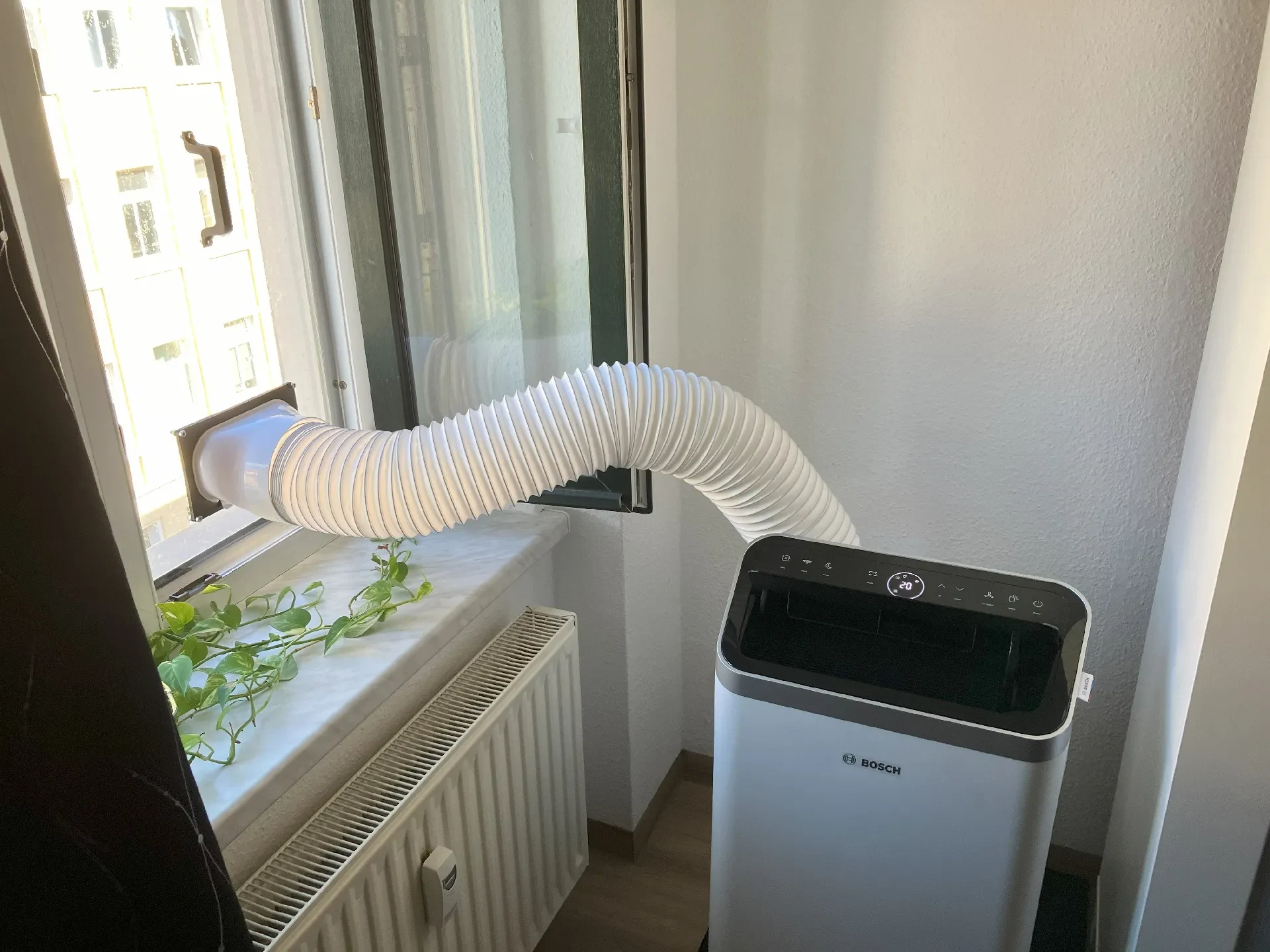

прикрепить кондиционер
Поздравляем, все готово — наслаждайтесь свежим ветерком.
