Многоцветная шахматная доска и коробка.........

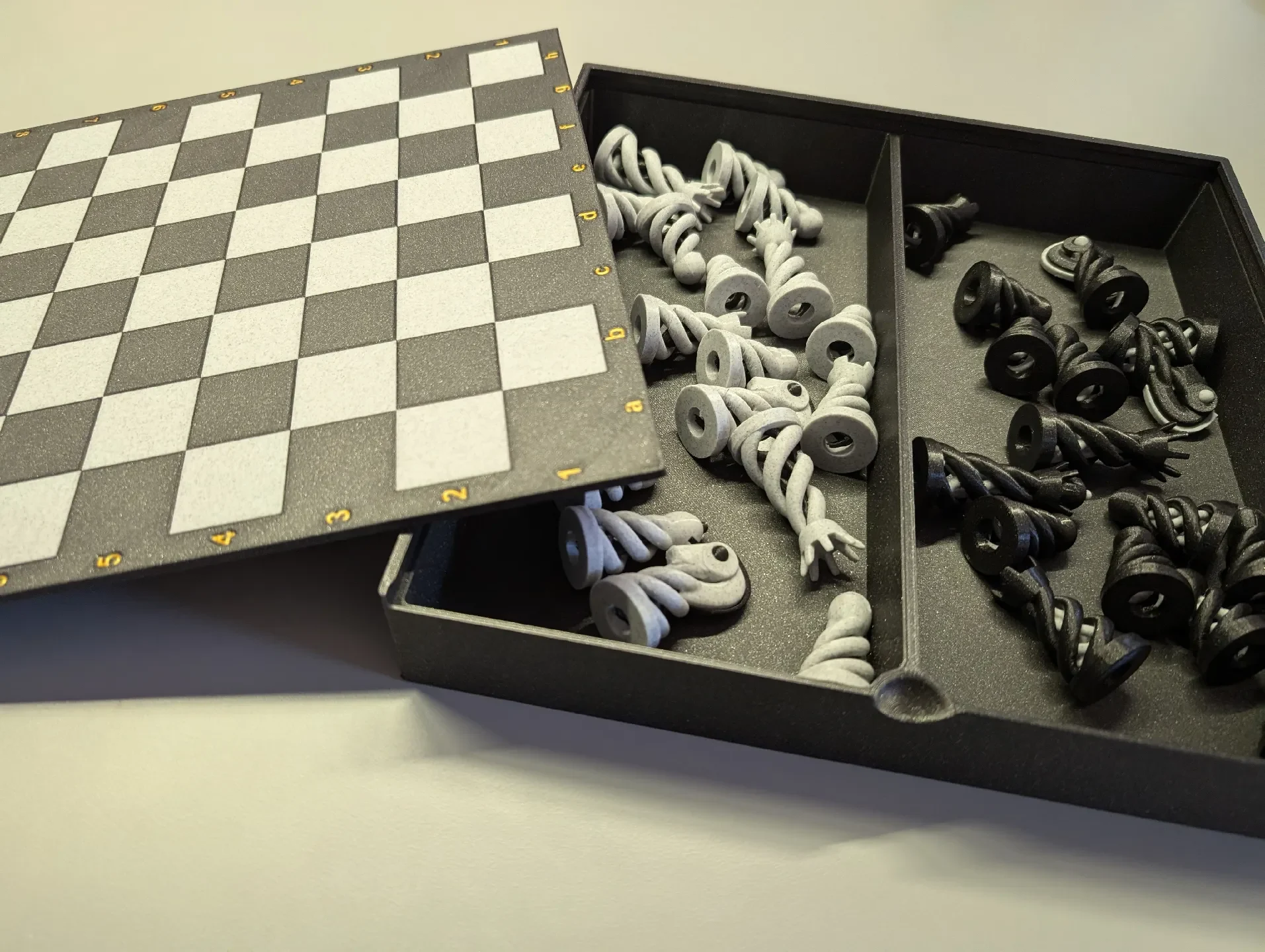

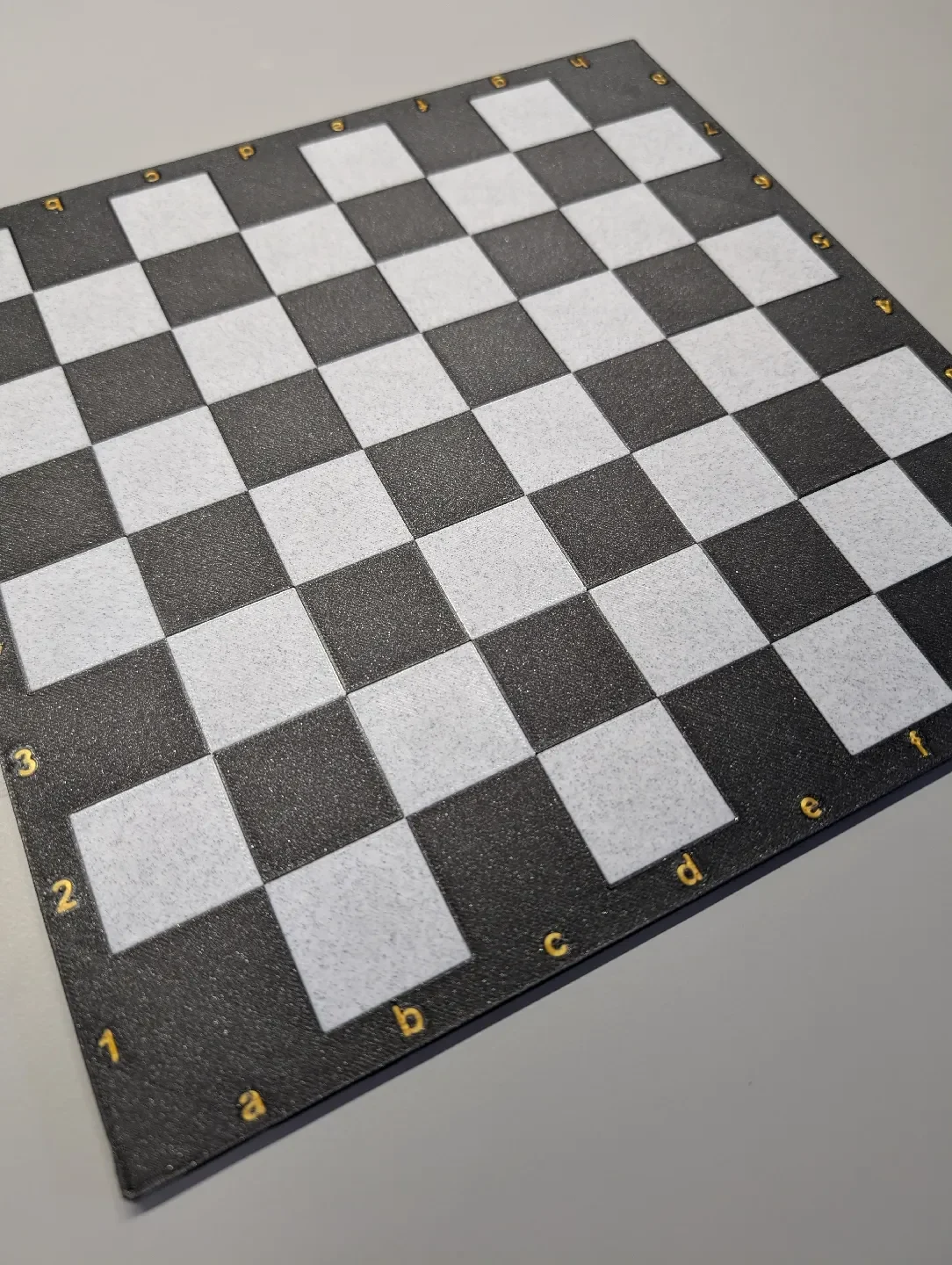

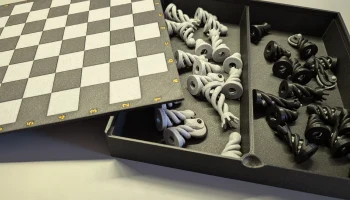

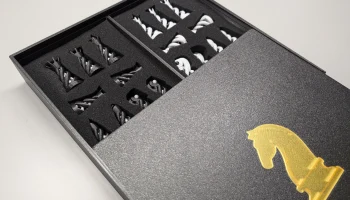

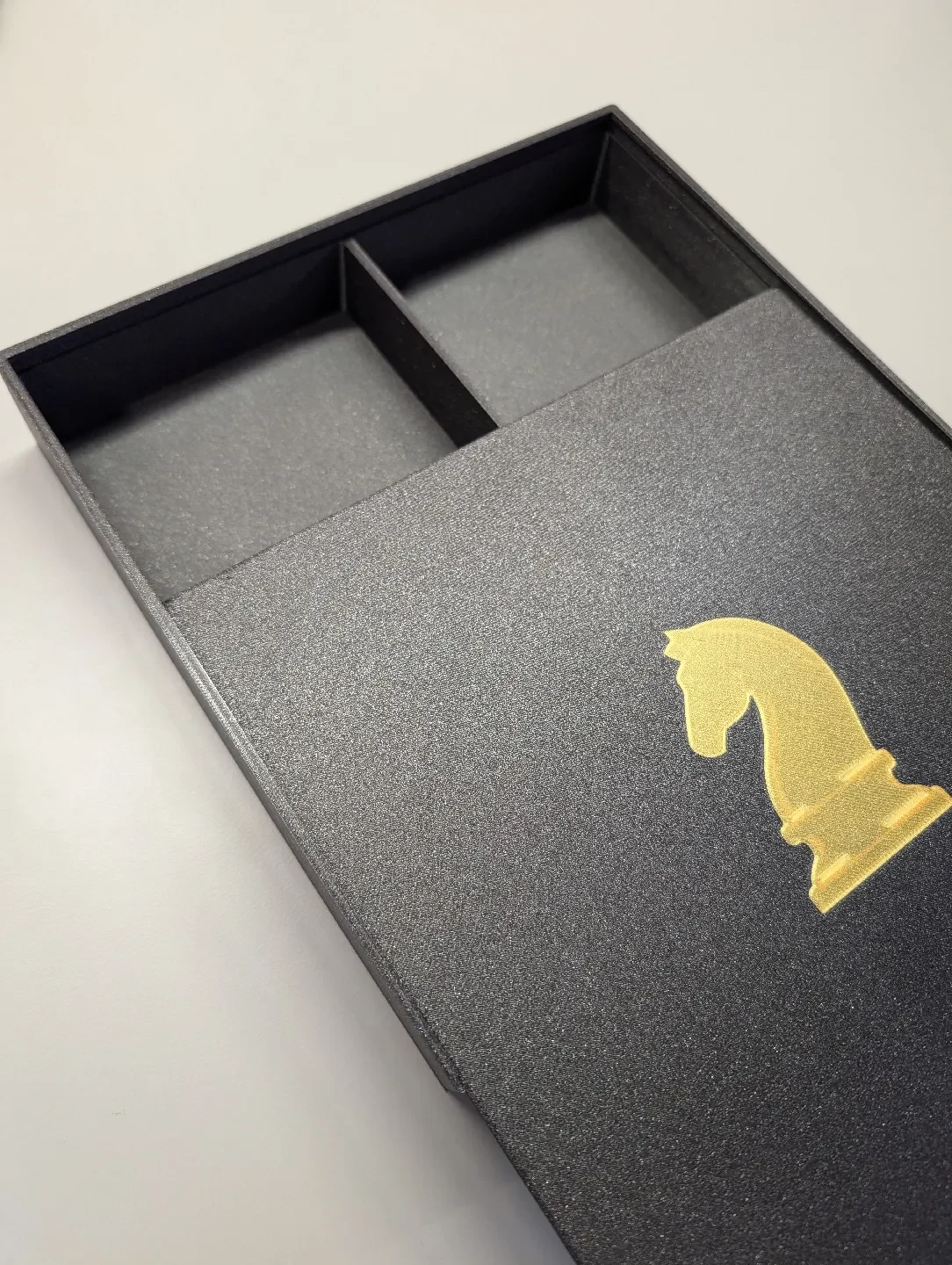

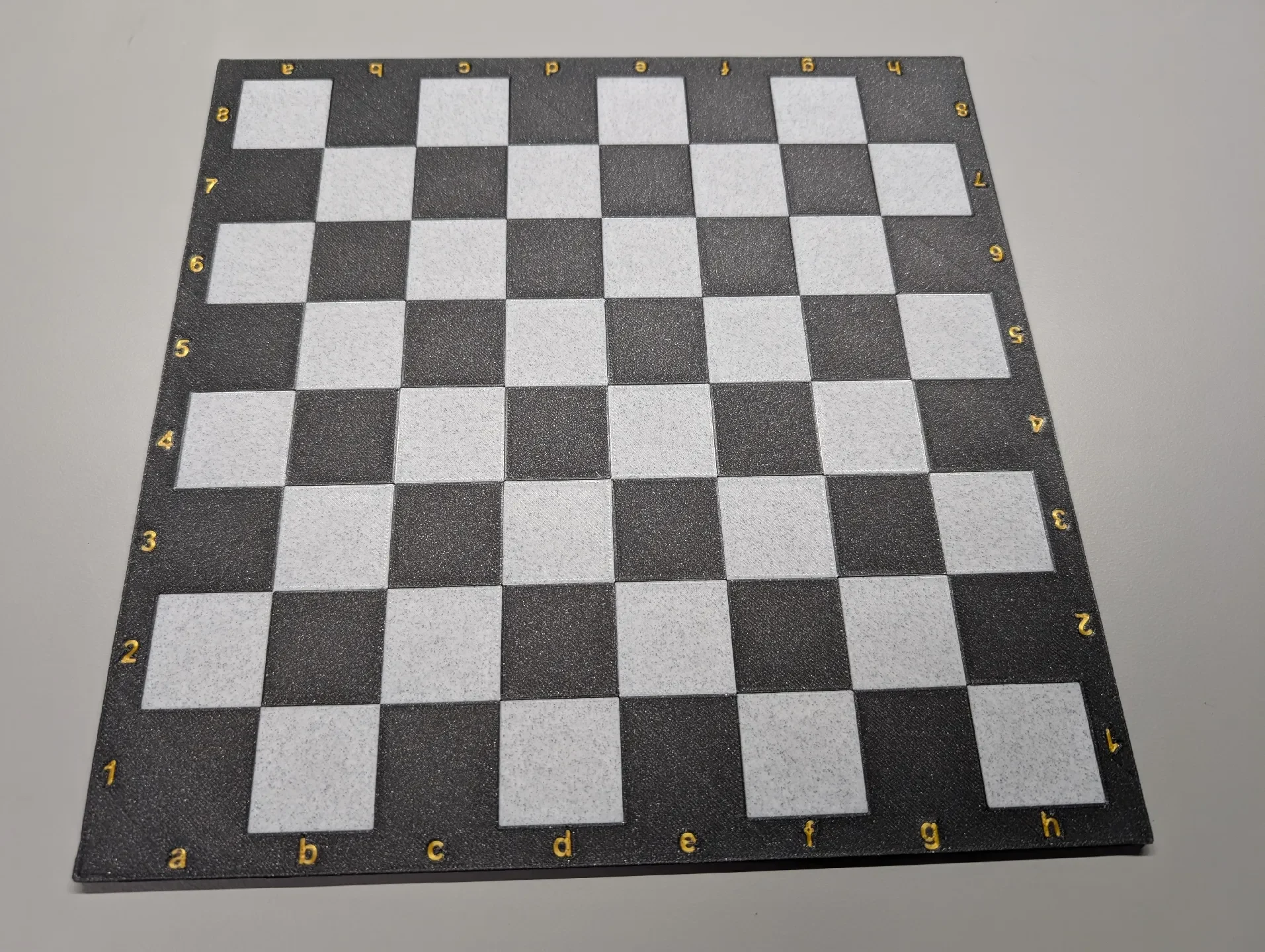

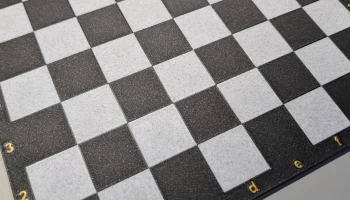

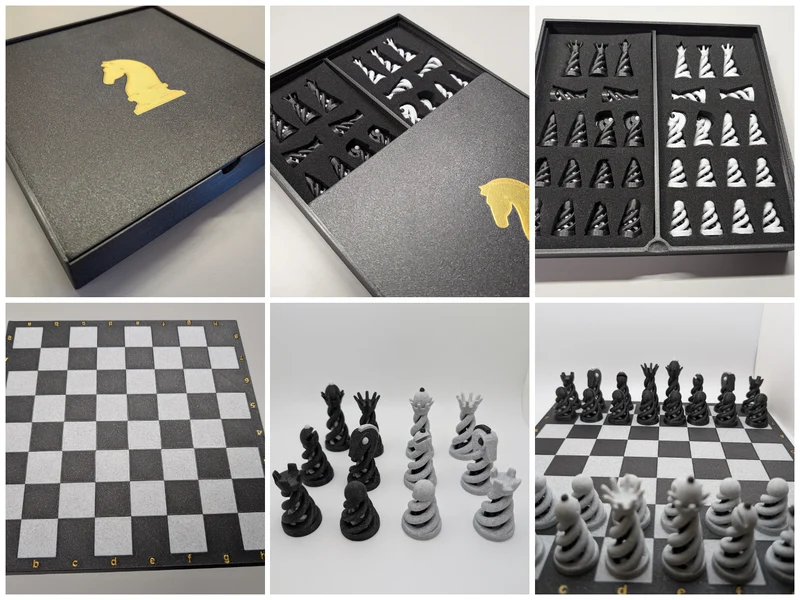

Это многоцветная шахматная доска с утопленным символом рыцаря на обратной стороне, разделенная на компоненты для удобного назначения цветов в слайсере. Его можно вставить в соответствующую разделенную коробку, в которой можно хранить шахматные фигуры, и в этом случае символ рыцаря можно поместить сверху, чтобы получилась элегантная шахматная коробка.

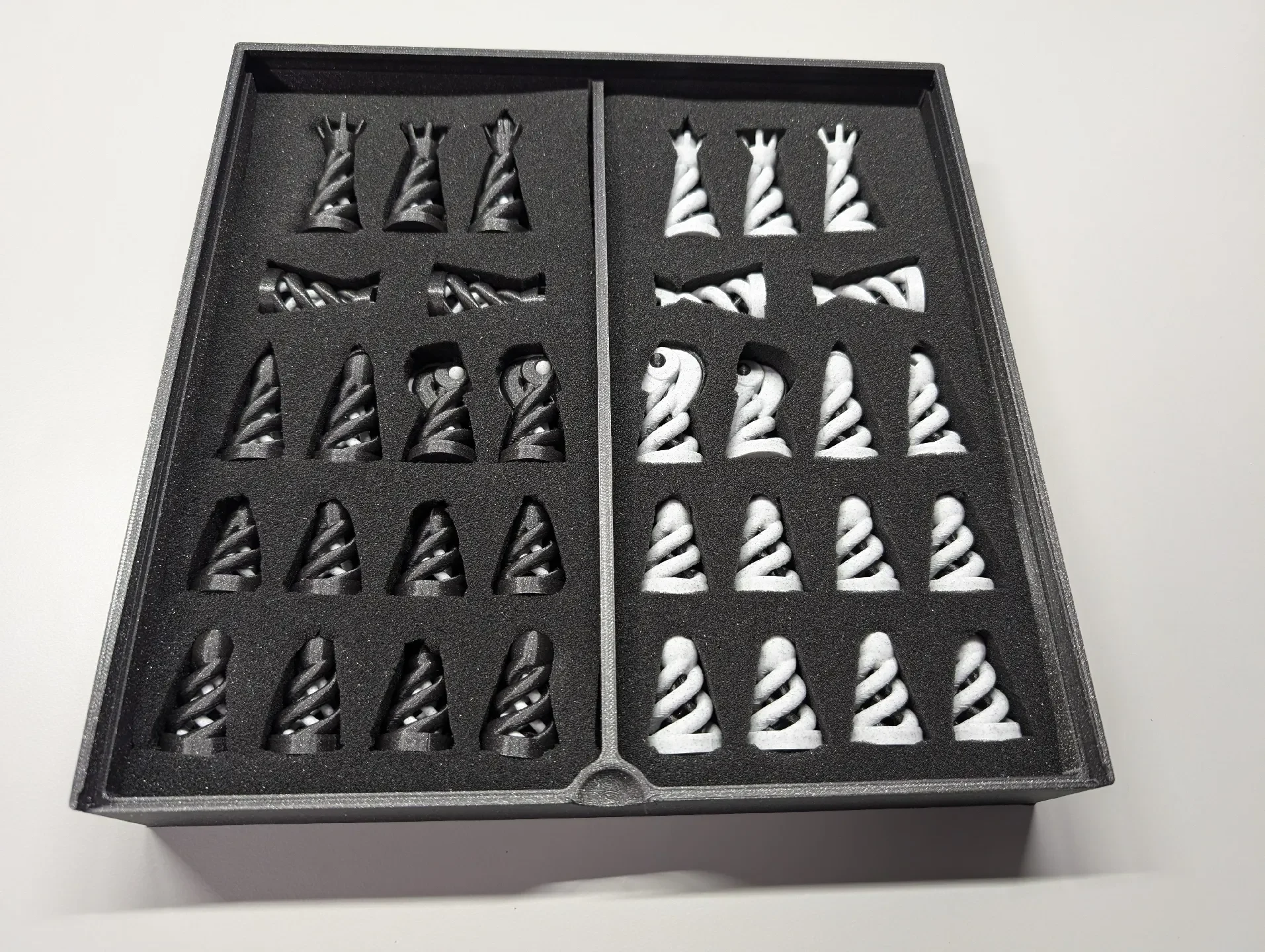

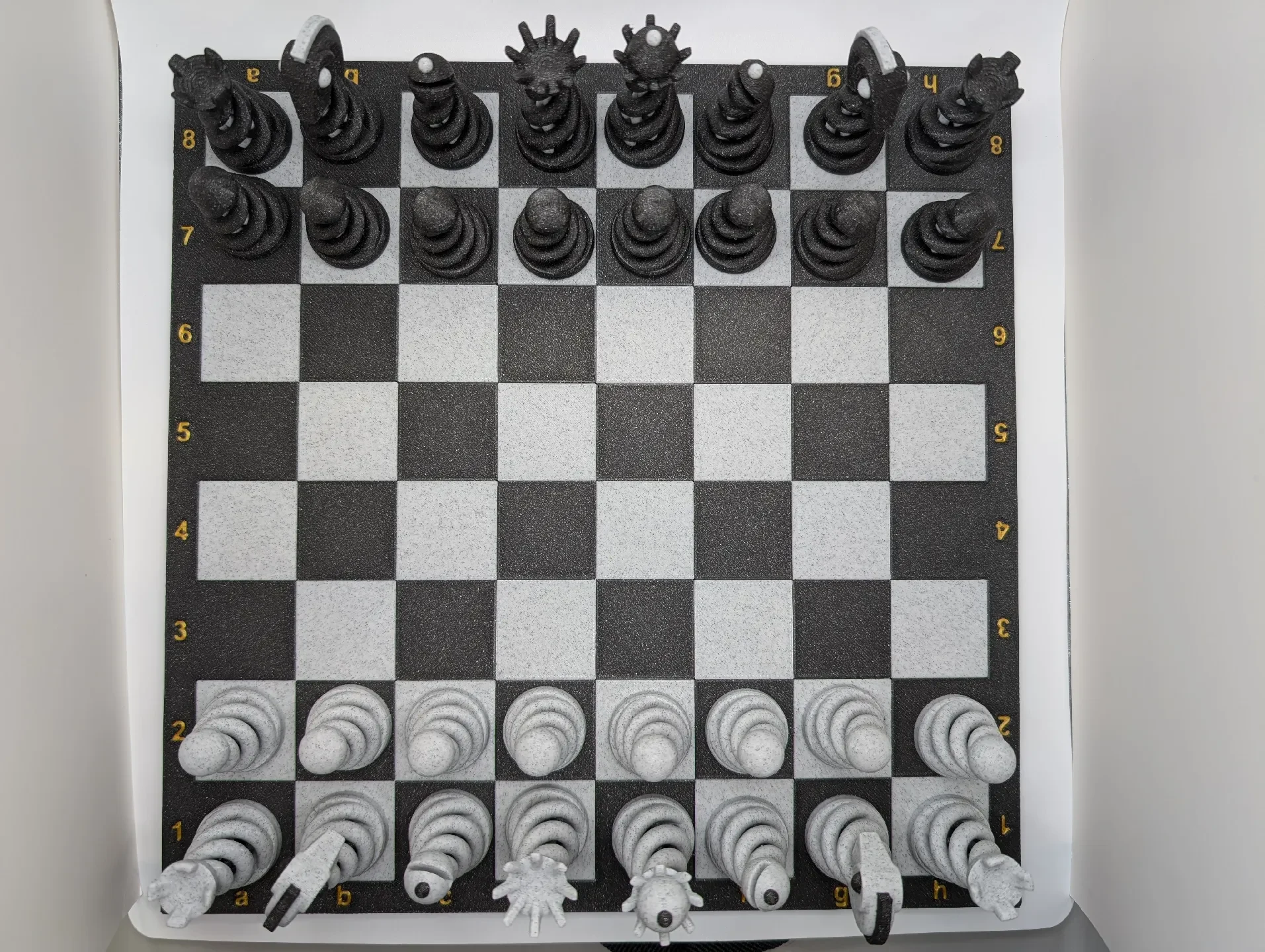

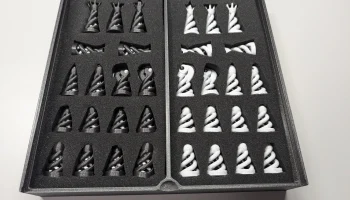

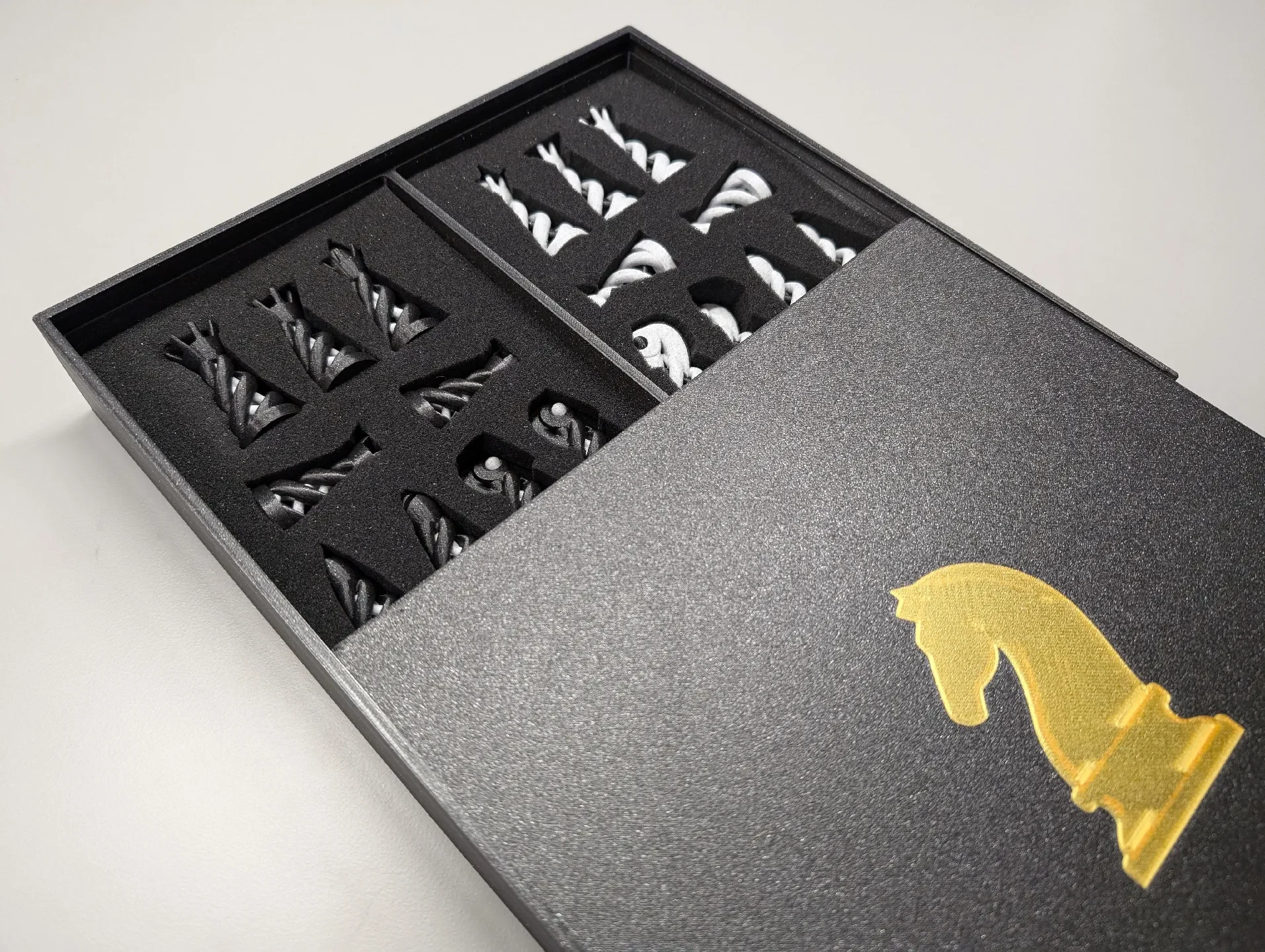

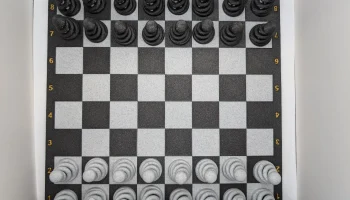

Шахматные фигуры на фотографиях взяты с https://www.printables.com/model/959776-multicolor-spiral-chess-remix. Я добавил модель шаблона, который можно использовать для резки пенопласта, чтобы он соответствовал этим деталям, как показано на рисунках.
Советы по печати:
При размере по умолчанию 30 мм^2 на шахматный квадрат для этого требуется рабочая пластина площадью не менее 265 мм в квадрате. Но, конечно, легко масштабировать это до любого значения по оси xy, чтобы оно соответствовало меньшим рабочим пластинам.
Никаких опор не требуется. Допуски на вдвижение крышки в коробку предполагают высоту сопла 0,4 и высоту слоя 0,2, но она достаточно свободная, чтобы, вероятно, хорошо работать и с другими размерами.

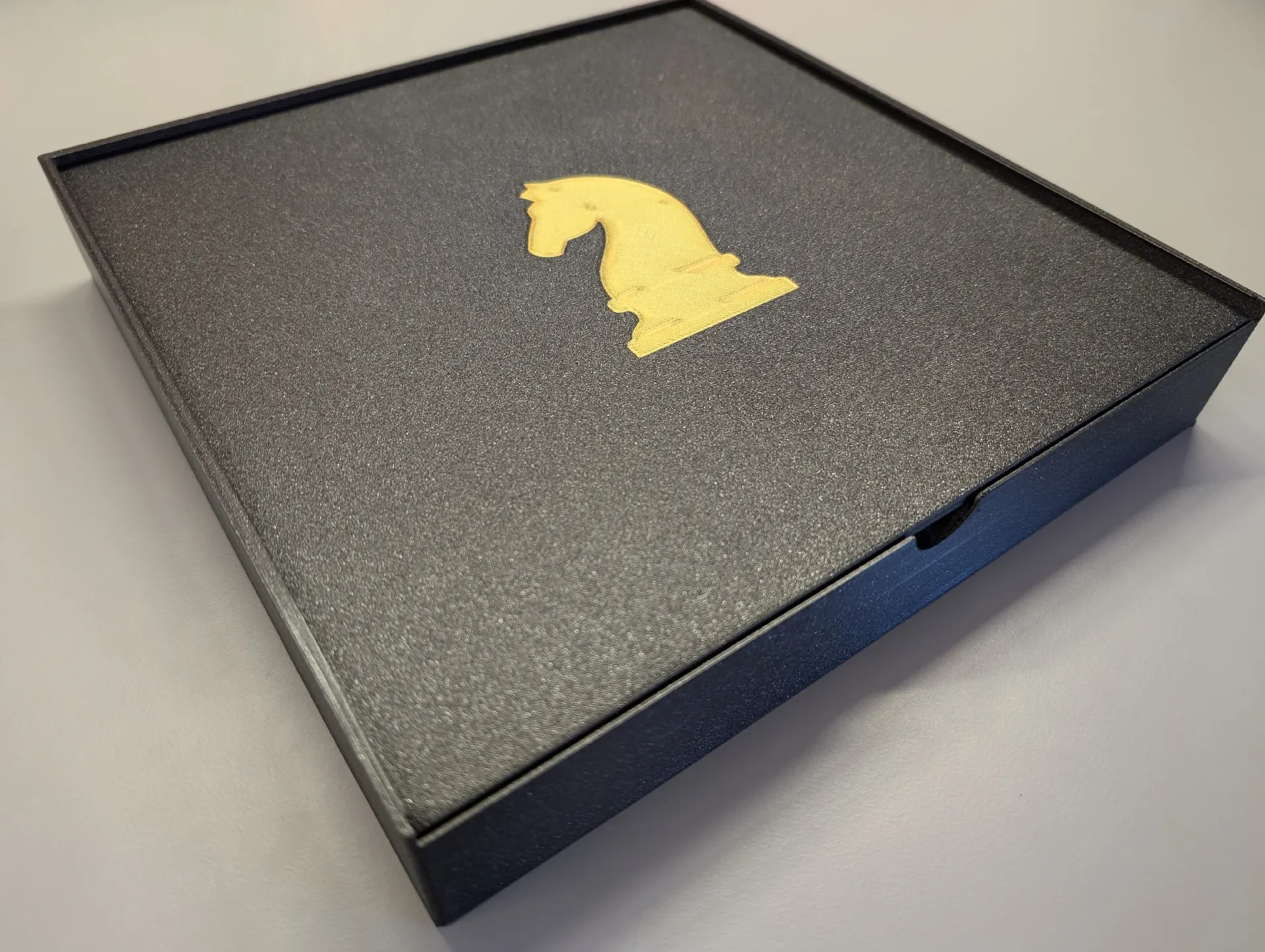

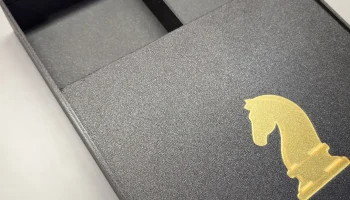

Символ рыцаря на спине имеет толщину 0,2 мм с бликами толщиной 1 мм. Это означает, что если вы используете полупрозрачную нить или нить с высокой TD, вы можете получить поразительный эффект.
Эта модель на самом деле может представлять собой обычную разделенную коробку со сдвижной крышкой, если вы исключите все, что связано с шахматами, выбрав один и тот же материал для всех различных компонентов на доске :-)
Я использовал пенополиуретан толщиной 1 дюйм: https://www.amazon.com/gp/product/B0C3VQDNMP/, но подойдет любая толщина менее 35 мм.

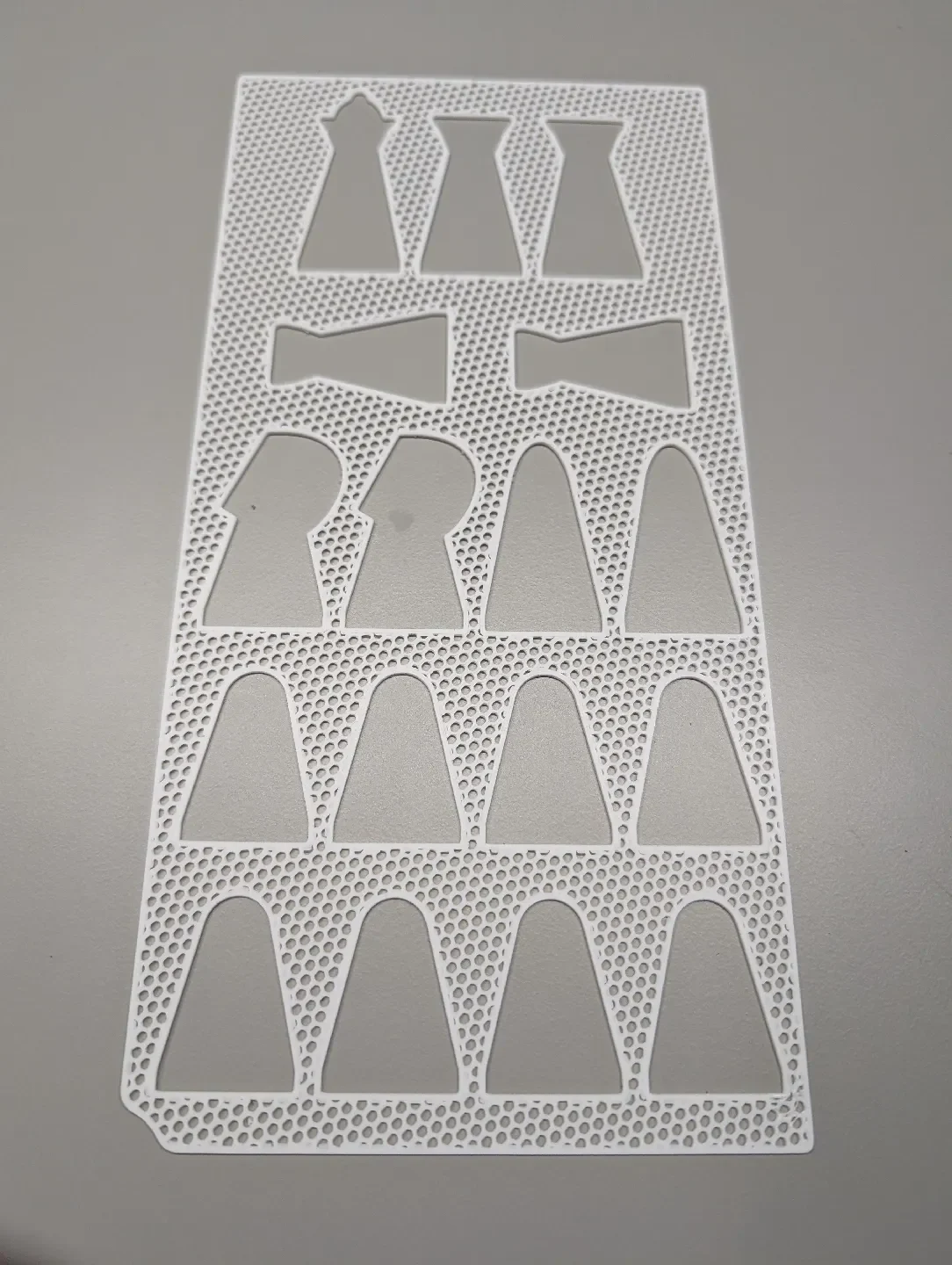

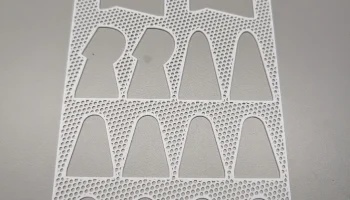

Я распечатал шаблон выреза из пенопласта без нижнего и верхнего слоев, только (плотное) заполнение. Это экономит время и материал, а в отверстия в заполнении можно вставить штыри, чтобы закрепить пенопласт в�� время его резки.
Чтобы разрезать пенопласт, я поместил шаблон на два слоя (один для резки, один расходный слой, чтобы было легче разрезать верхний), затем выполнил первый проход ножом x-acto и второй проход острым кухонным ножом, оба прохода выполнялись пилящими движениями.
Изображение рыцаря взято с https://www.pngegg.com/en/png-zgycb/, что указывает на то, что оно разрешено для некоммерческого использования.
Дизайн в некоторой степени вдохновлен https://www.printables.com/model/460618-chessboard-with-box.
