Кастомное крепление для телефона Volvo V50 S40 C30 C70......

Новую версию можно найти ЗДЕСЬ

Платформа Volvo P1, мы ее любим… но модификаций очень мало!

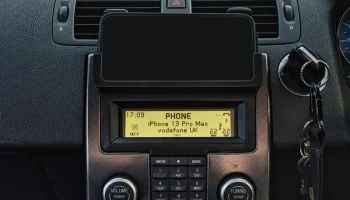

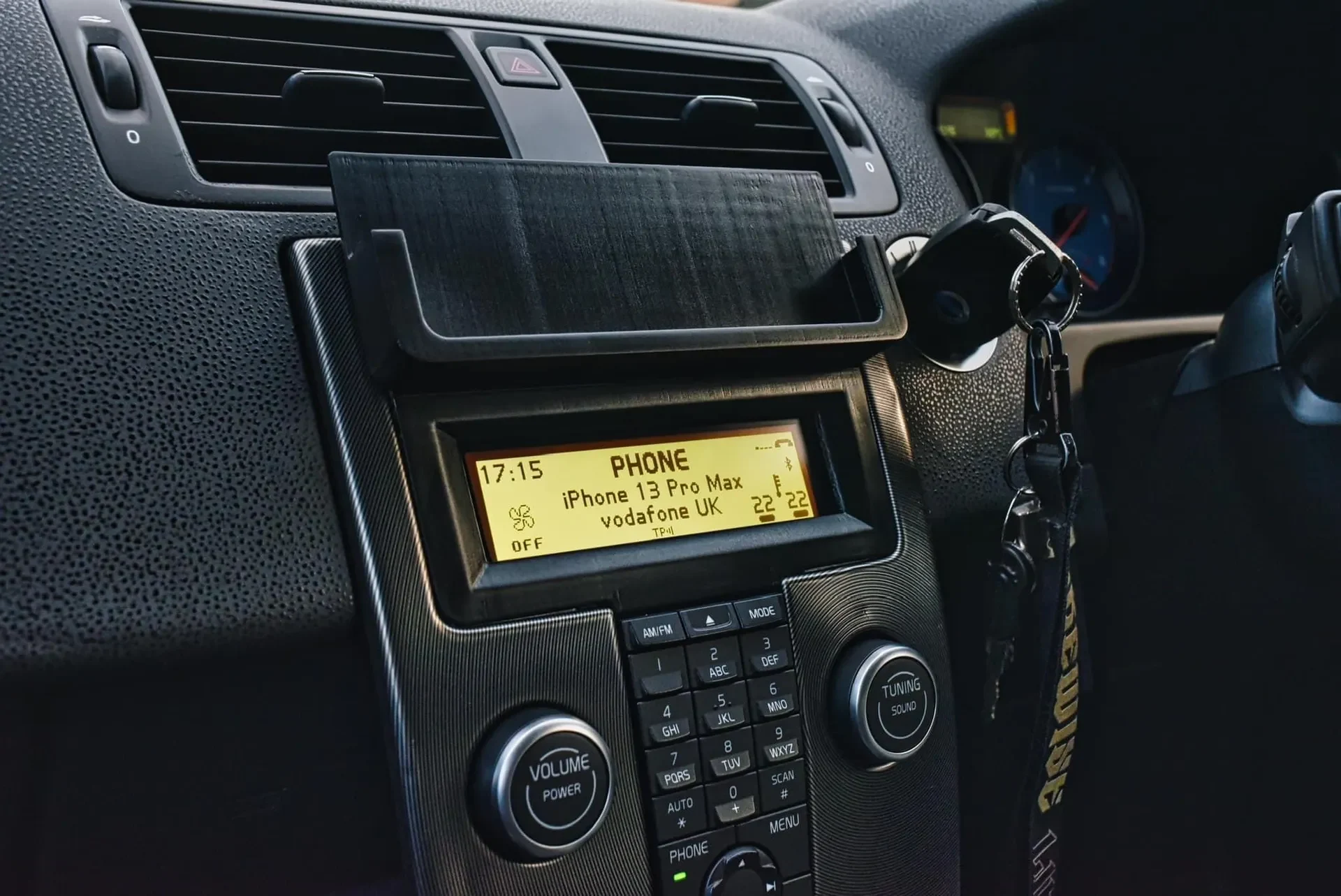

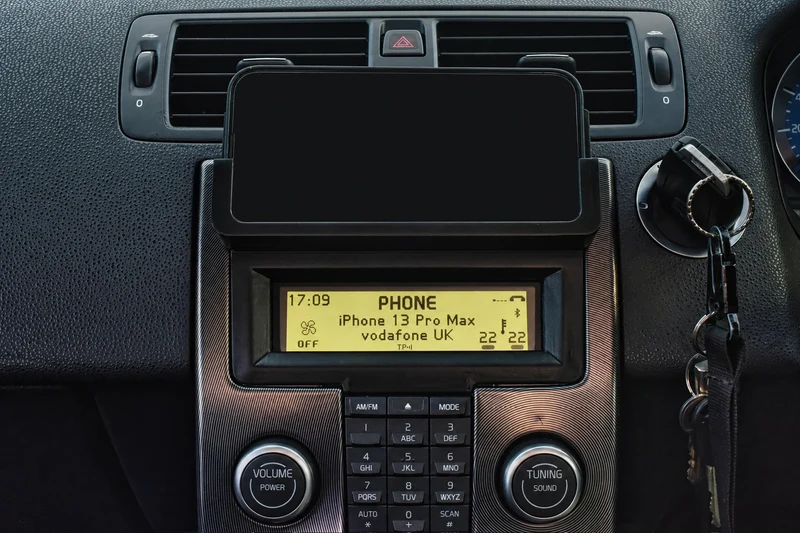

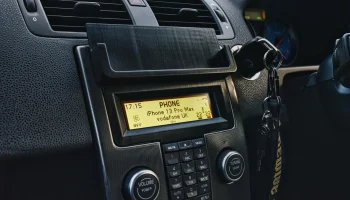

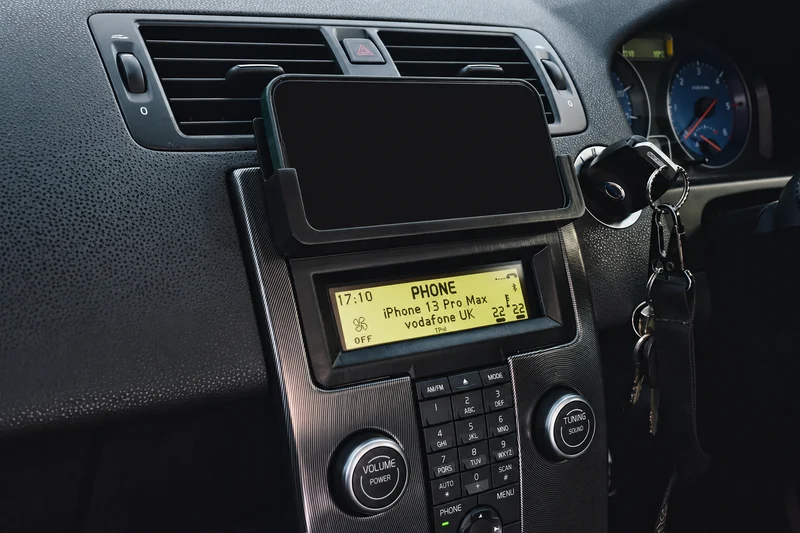

У меня есть панель, которая заменяет оригинальную панель радиоприемника и позволяет держать телефон в очень стильном и чистом поместье.

Пожалуйста, прочтите, как он был разработан, критерии дизайна, как распечатать и как редактировать.

Редактирование от 18 февраля: я включил несколько готовых универсальных размеров для печати. Не могу гарантировать установку телефона. Я выбрал разные размеры iPhone для этого общего размера.

Позвольте мне пройтись по тому, что здесь было сделано.

Лицевая панель была воспроизведена в Blender Куртом Куртсеном на сайте Thingiverse, имеющем лицензию Creative Commons — Attribution. Это позволяет нам свободно вносить изменения, только без редактируемого файла САПР, только сетка.

Это был позор.

Оригинальная конструкция крепления для телефона Курта была хороша, отличная дизайнерская работа, она подходит для большинства телефонов.

не для меня, выступ камеры iPhone 13 Pro Max высокий, и это было с кожаным чехлом Apple, который не совсем толстый.

Кроме того, я хотел иметь возможность подключить свой телефон к USB-порту, а затем положить его в подставку. Я обнаружил, что это проще сделать, чем вставлять его в держатель и пытаться найти порт. Потом наоборот при снятии.

Так было более естественно.

Мое творение,

Используя эту лицевую панель в качестве подложки, я спроектировал прорезь для телефона. Стенки должны были быть достаточно большими, чтобы телефон мог удерживаться на месте во время вождения.

Далее, конечно, нужна опорная пластина, чтобы телефон не просто падал назад на вентиляционные отверстия внутри салона, но и чтобы телефон мог достаточно откинуться назад, чтобы он не падал все время вперед.

Также я хотел, чтобы задняя часть защищала телефон от тепла, исходящего от вентиляционных отверстий. Это потому, что горячий воздух нагревает телефон… да… я это сказал… а когда телефоны нагреваются, они работают очень медленно или даже вообще выключаются.

(Это крепление стоит у меня в машине уже 6 месяцев и даже при резком ускорении оно не отваливается)

Это немного не так.

Затем мне нужно было прикрепить свой дизайн к лицевой панели под правильным углом и отвести его от приборной панели, чтобы предотвратить трение и скрип. Это было сложно сделать правильно, я не хотел, чтобы телефон торчал, как больной большой палец.

Как редактировать

Я включил разработанный мною STEP-файл, который позволяет редактировать часть, удерживающую телефон. Это позволит вам отредактировать ваши требования к размеру и размерам по мере необходимости.

Я НАСТОЯТЕЛЬНО РЕКОМЕНДУЮ отредактировать это и распечатать как отдельную часть, чтобы убедиться, что размер соответствует вашим настройкам, прежде чем переходить к печати полной лицевой панели. Берегите пластик!

Затем я включу STL для лицевой панели изthingiverse, так как его нет в Printables, вам нужно будет открыть CAD и склеить их вместе, чтобы они соответствовали линиям, указанным выше, и экспортировать как STL для печати, поскольку Курт не выпустил его в виде файла STEP. Поэтому мое программное обеспечение САПР не любит, когда я экспортирую сетки в файл STEP. Так что это остается STL.

Я включил свое собственное крепление в формате STL, чтобы посмотреть, как оно выглядит в целом.

Если кто-то не сможет превратить его в тело для всех нас, это будет оценено по достоинству!

Если вы занимаетесь САПР, не забудьте сохранить файлы STEP :) Их можно редактировать, чтобы мы все могли ими наслаждаться и возиться :D

Как распечатать

Это сложная печать… если кто-то хочет сконструировать жертвенных ездовых животных для печати, пожалуйста, вперед!

Во-первых, материалы. Обязательно ABS, ASA или PETG. Любой материал, выдерживающий нагрев! О ПЛА не может быть и речи, он мгновенно деформируется в горячей машине. Вы можете попробовать, если вы наверняка живете в холодном климате!

Мины напечатаны из ABS, но моим вторым выбором был PETG.

Это необходимо распечатать на одной сторон��, как показано ниже.

Вы можете печатать в горизонтальном положении, но вам придется печатать МНОГО вспомогательных материалов, и вы увидите множество слоев на лицевой стороне. Решать вам… Мой совет профессионального принтера был на его стороне.

После печати вы можете установить его сразу после очистки всех опор. Я решил заполнить свою поверхность лаком, отшлифовать ее, а затем покрасить в матовый черный цвет. Это
