Ручной зажим для миниатюрной живописи Тиски.........
Введение

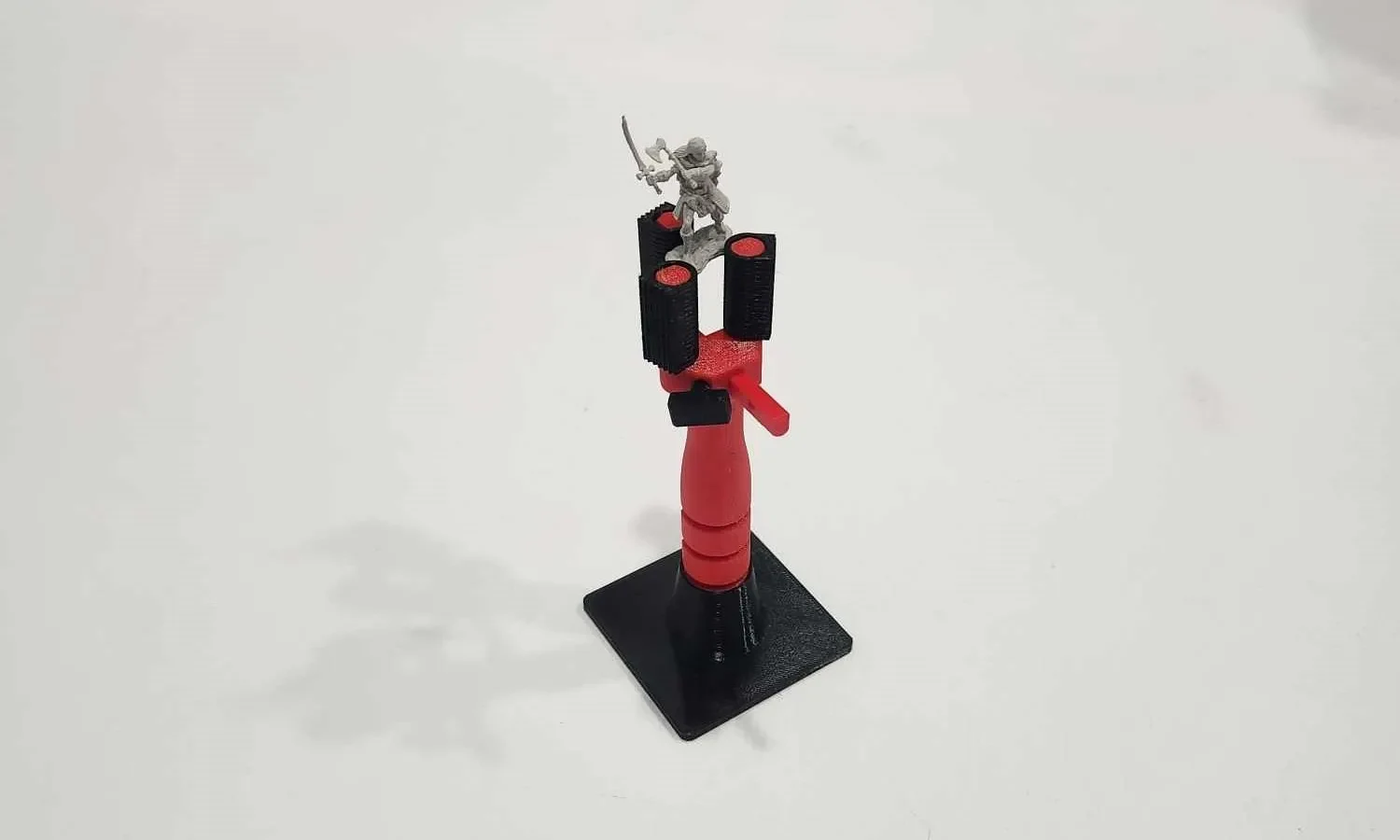

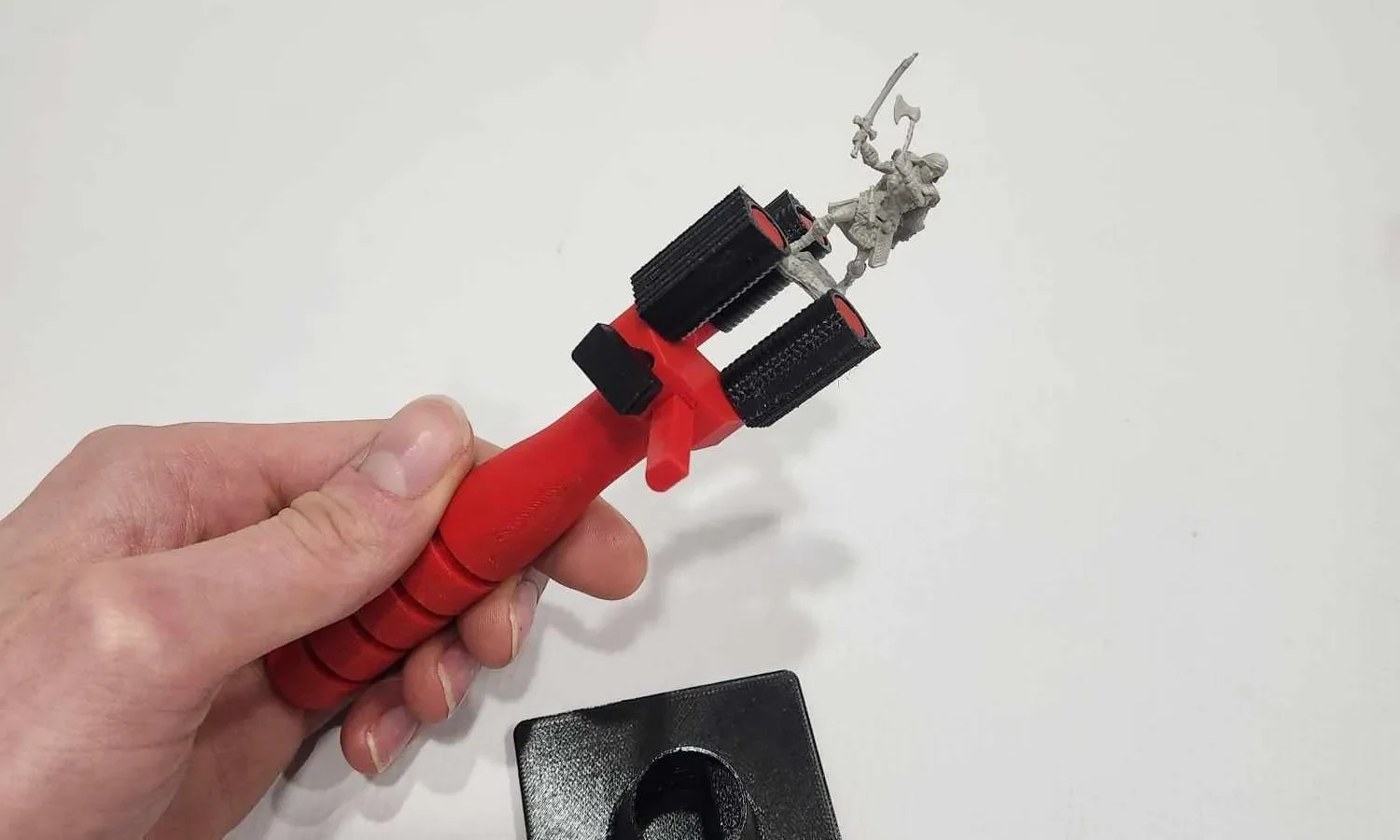

Я не смог найти подходящие ручные тиски/зажим для рисования миниатюр D&D/DnD и других отпечатков смолы, поэтому я разработал этот с нуля. Он работает очень хорошо, особенно для рельефа и отпечатков нестандартного размера, а также является отличным зажимом для печатных плат для проектов Arduino/Raspberry Pi.
Печать
Детали для этого проекта довольно маленькие, все должны быть размером 0,15 мм или меньше, за исключением основания, которое может быть то��щиной 0,2 мм. Ни одна из частей не должна нуждаться в опорах, за исключением «Ручки», которая должна иметь органические опоры, созданные для поддержки резьбы, возможно, не потребуются для всех машин, но лучше потратить немного денег на опоры, чем перепечатывать всю ручку.

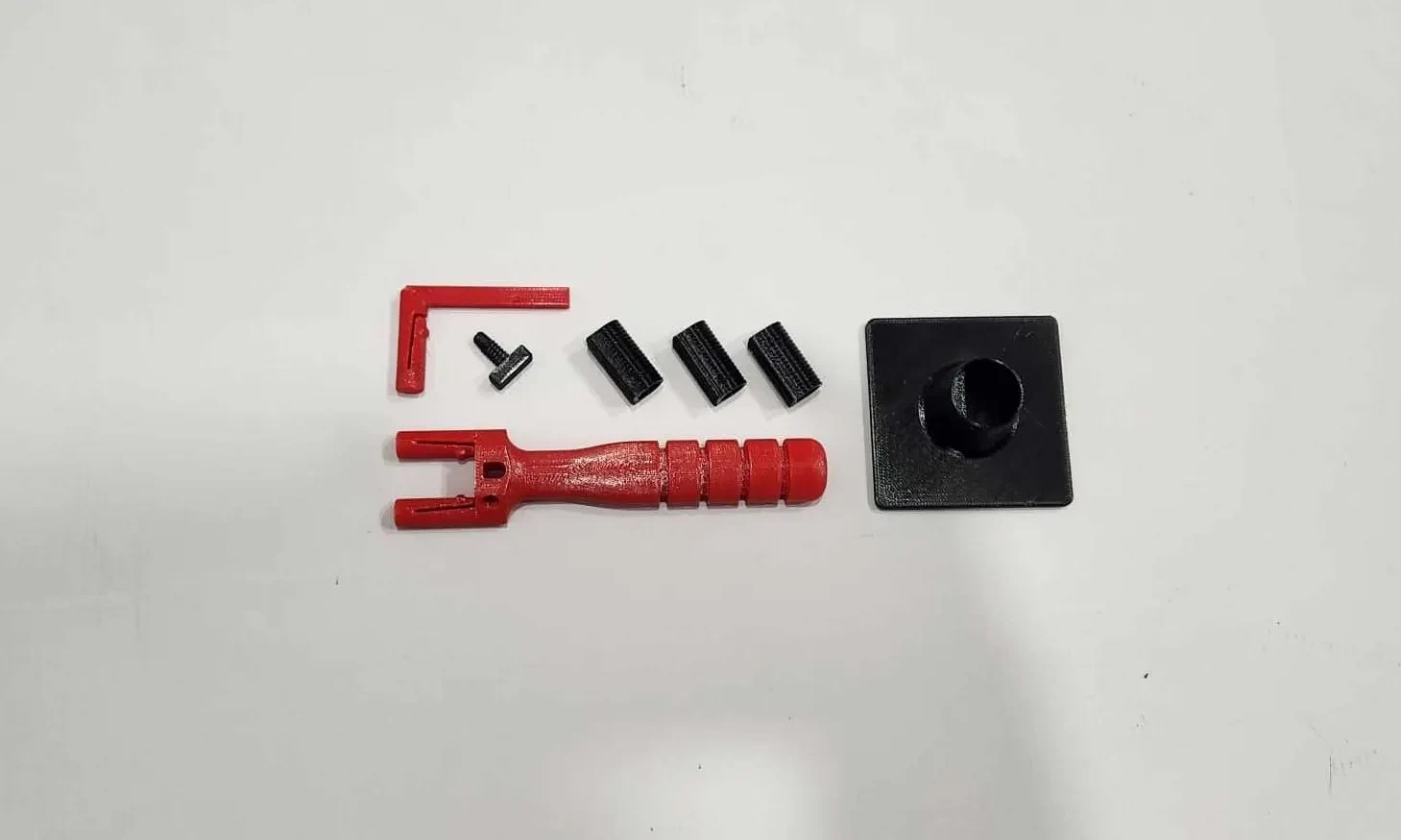

Вам понадобится по одной детали каждой детали, кроме ручек. Распечатайте три из них;
Ручка x1 — рекомендуется для печати с органической поддержкой ниток.
Рука x1 (длинная или короткая рука)
Резьба x1 (или замена болта 0,25 дюйма ¼-20 UNC с коническим концом)

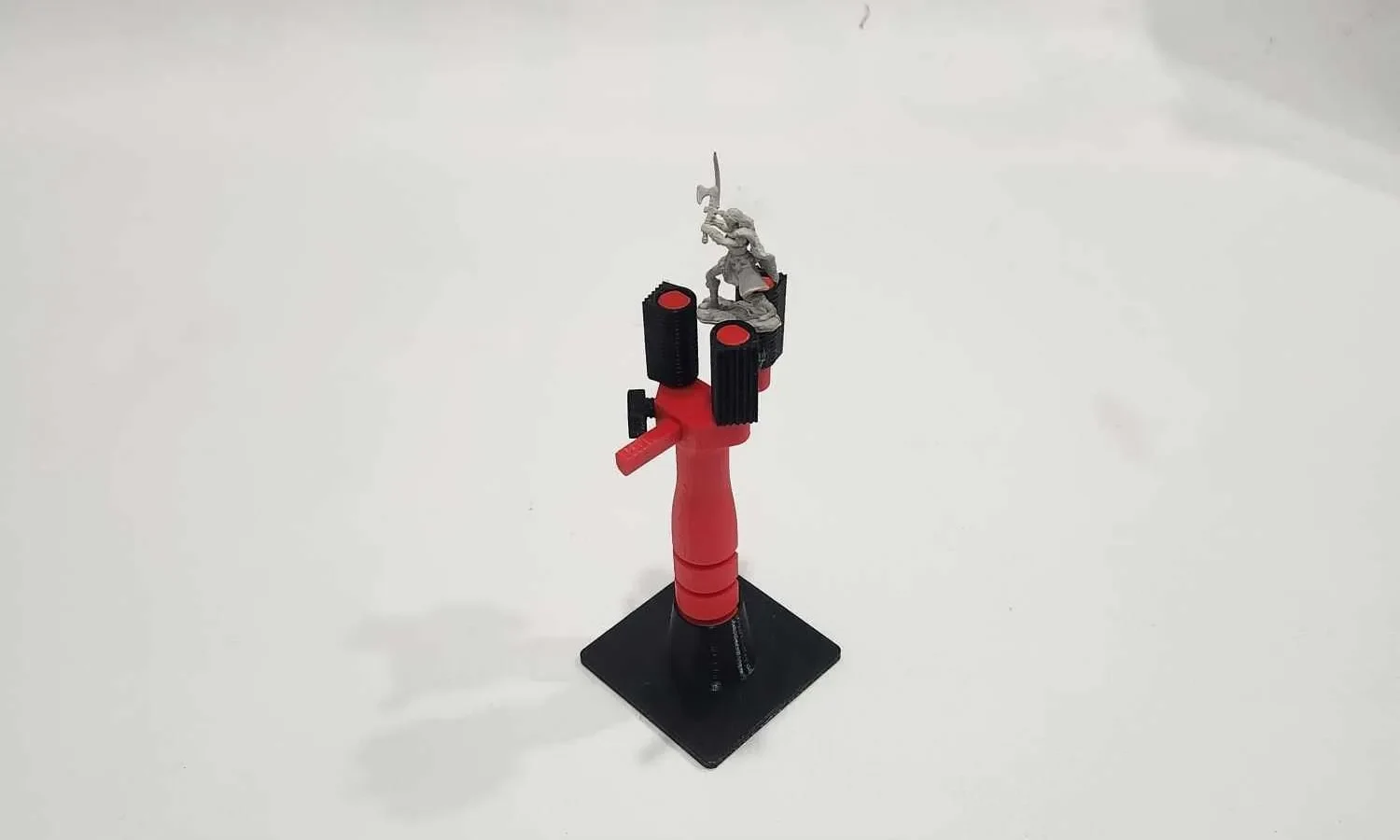

Основание x1 (необязательно, но удобно, если ваша деталь больше ручных тисков)
Захват x3
Сборка
После того, как все детали напечатаны, я обычно ударяю по ним тепловым пистолетом, чтобы удалить маленькие волоски, которые могут образоваться из-за втягивания сопла. Детали «GRIP», три из которых вы напечатали, имеют выемку, которая должна быть внизу на внутренней стороне цилиндра. Они скользят по штифтам на ручке и кронштейне и должны защелкнуться на месте, позволяя детали вращаться, не соскальзывая. Если они не вращаются, попробуйте перевернуть деталь и посмотреть, была ли выемка на другом конце. Эти детали рукоятки можно заменить/снять, просто потянув их вверх, выемки на каждом конце закруглены, что упрощает задачу.
Вы также можете использовать болт диаметром 0,25 дюйма с резьбой ¼-20 UNC вместо того, чтобы распечатывать прилагаемый файл «Резьба», но вам придется немного сузить нижнюю часть с помощью шлифовальной машины, так как я не хотел, чтобы резьба заходила слишком далеко в рычаг.
Вставьте рычаг в ручку, он может двигаться в любом направлении, поэтому окончательная сборка зависит от ваших предпочтений. При зажимании детали вдавите рычаг в ручку, затем поворачивайте резьбу на винте, сохраняя давление, пока вы больше не сможете затягивать винт вручную. Не используйте инструменты для затягивания винта, иначе резьба/винт может сломаться. Если вам не хватает зажима, попробуйте пару раз затянуть и ослабить винт без рычага, чтобы сломать резьбу.

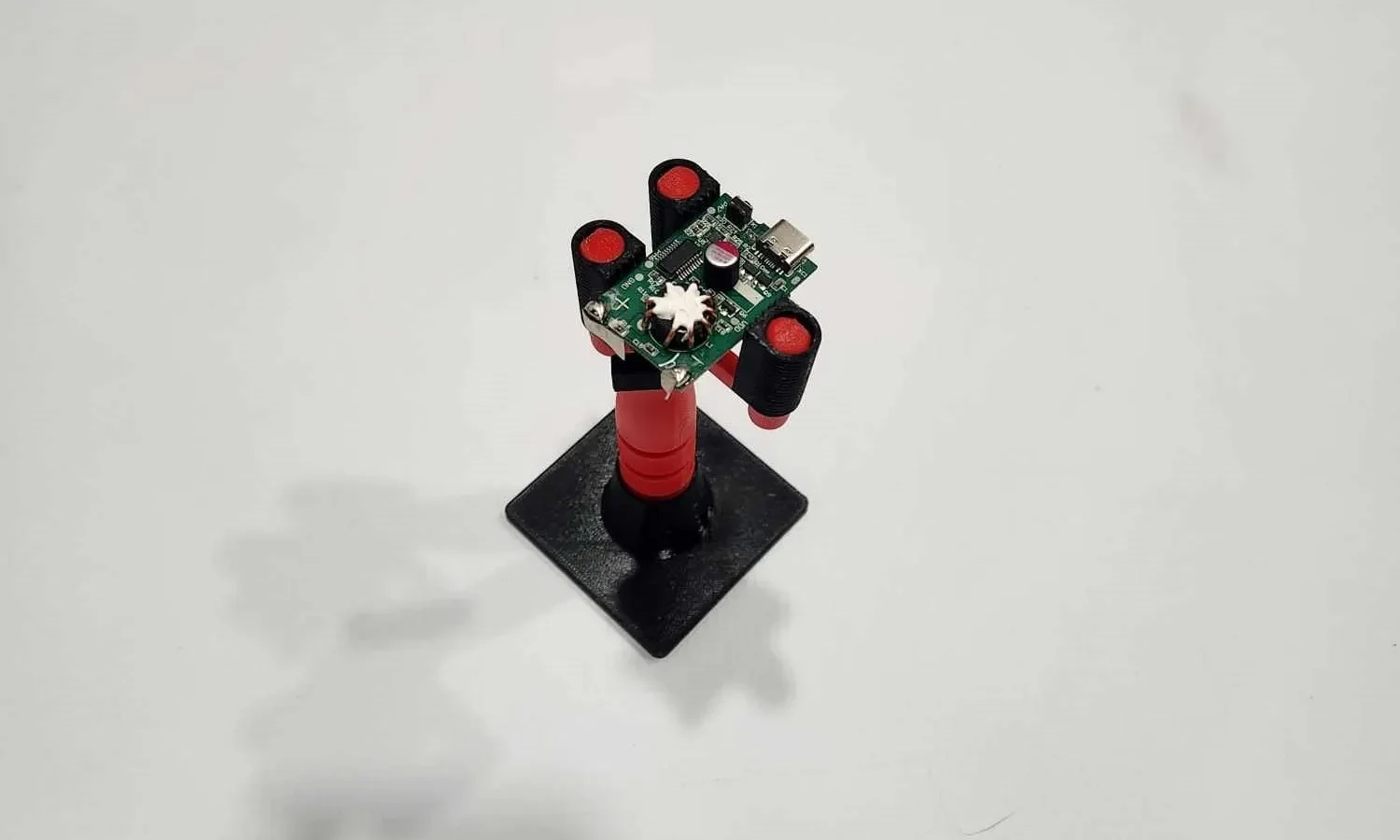

При работе с объектами с прямыми краями, такими как печатные платы, используйте плоские стороны захватов, чтобы удерживать деталь на месте, поскольку закругленны�� края не обеспечивают такого же сцепления по сравнению с квадратными краями при работе с плоскими объектами.
Кредиты
Разработано в САПР Autodesk Fusion 360 с бесплатной лицензией для любителей (сборка, октябрь 2023 г.)
Нарезано в PrusaSlicer 2.6.1
Напечатано красной/черной нитью OVERTURE PETG 1,75 мм на моем Prusa i3 mk3.
Моим четырем кошкам, спасиб�� за присмотр, пока я работал
