Быстросъемная пряжка GoPro с гибкой защелкой.........

Обзор

Быстросъемная пряжка GoPro с незапамятных времен была важным компонентом системы крепления GoPro. Где-то около выпуска GoPro Hero 5 компания GoPro представила новую версию быстросъемной пряжки со встроенной блокировкой и антивибрационной пластинкой. Это повышает безопасность вашего крепления GoPro и, на мой взгляд, является значительным улучшением по сравнению с исходной конструкцией.

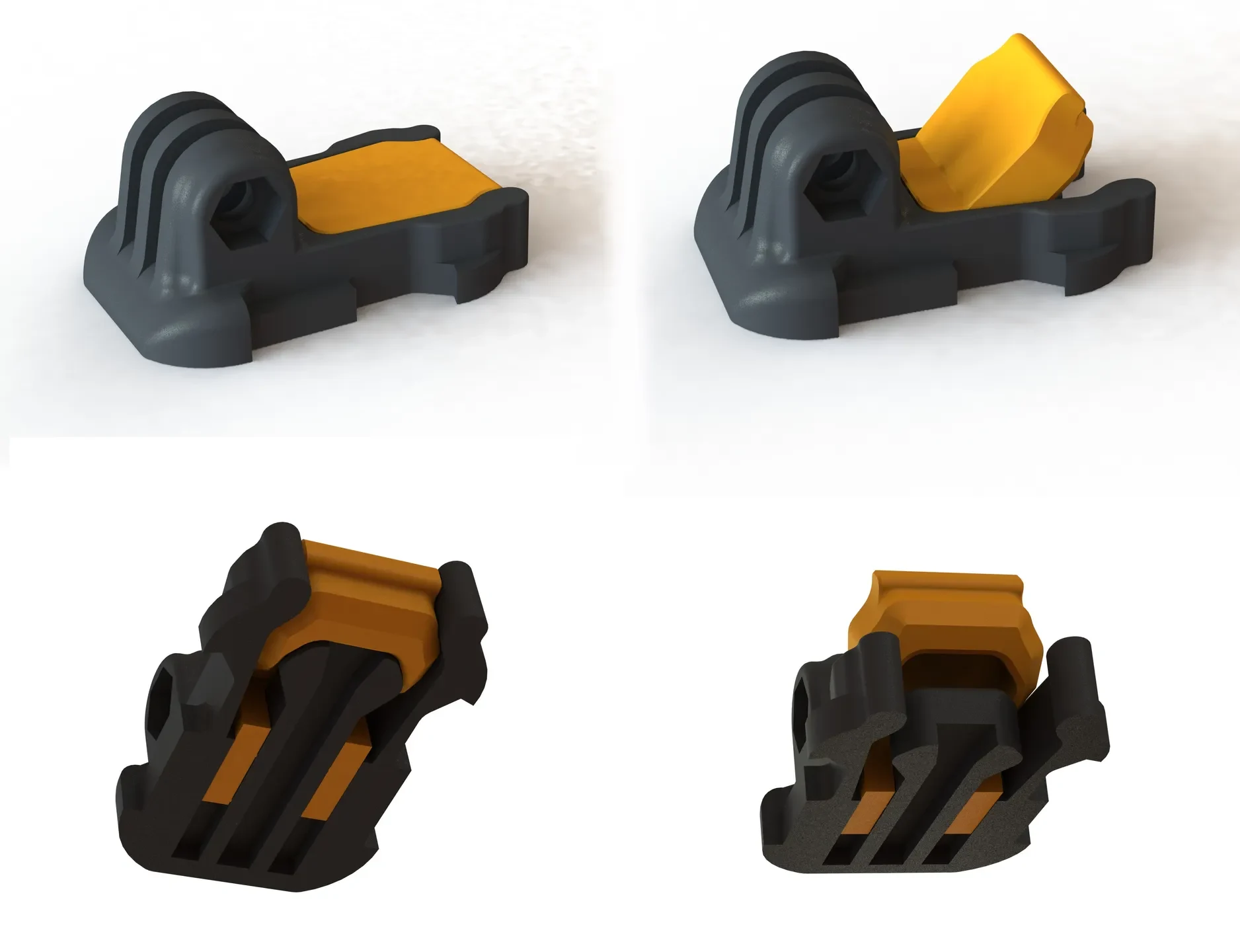

Несм��тря на то, что можно найти большое количество быстроразъемных застежек, напечатанных на 3D-принтере, насколько известно, это первая быстроразъемная пряжка GoPro, напечатанная на принтере и использующая эту гибкую запирающую защелку. Он напечатан из двух частей: одна из прочного пластика по вашему выбору (нейлон, PETG, ABS), другая из гибкой нити (ТПУ). Затем эти два компонента соединяются вместе, и результат можно использовать для замены оригинальной крепежной пряжки GoPro (наиболее близким к списку запчастей OEM я могу найти этот набор) во всех ваших любимых быстросъемных кре��лениях GoPro.

Один очевидный отказ от ответственности: крепление, напечатанное на 3D-принтере, не будет таким прочным, как конструкция, отлитая под давлением. При этом он достаточно мощный для повседневного использования. У меня не было проблем с долговечностью в моей деятельности, и если вы не занимаетесь экстремальными видами спорта и не разбиваете камеру, у вас тоже не должно быть проблем. Напечатайте дополнительные периметры для дополнительной прочности.

Аппаратное обеспечение

Вам понадобится одна гайка M5, чтобы вкрутить винт с накатанной головкой GoPro.

Печать

Основной компонент пряжки достаточно понятен. Никакой поддержки или постобработки не требуется.

С гибкой вставкой немного сложнее. Выбранный вами ТПУ не обязательно должен быть очень мягким; Я использовал ТПУ Shore 95A Overture, и он отлично работал. Я рекомендую печатать большой плоской стороной вниз на столе и с опорой на рабочей пластине только для поддержки нависающих рычагов (см. Рисунок). Удаление опор на ТПУ может оказаться затруднительным. Однако площадь контакта довольно мала, и если вы увеличите расстояние Z верхнего контакта до 0,3 мм, вы даже сможете снять опоры вручную; не требуется резать или подрезать. (Если у вас все еще есть проблемы, пара фрез или лезвие бритвы также отлично справятся с этой задачей.)

Сборка

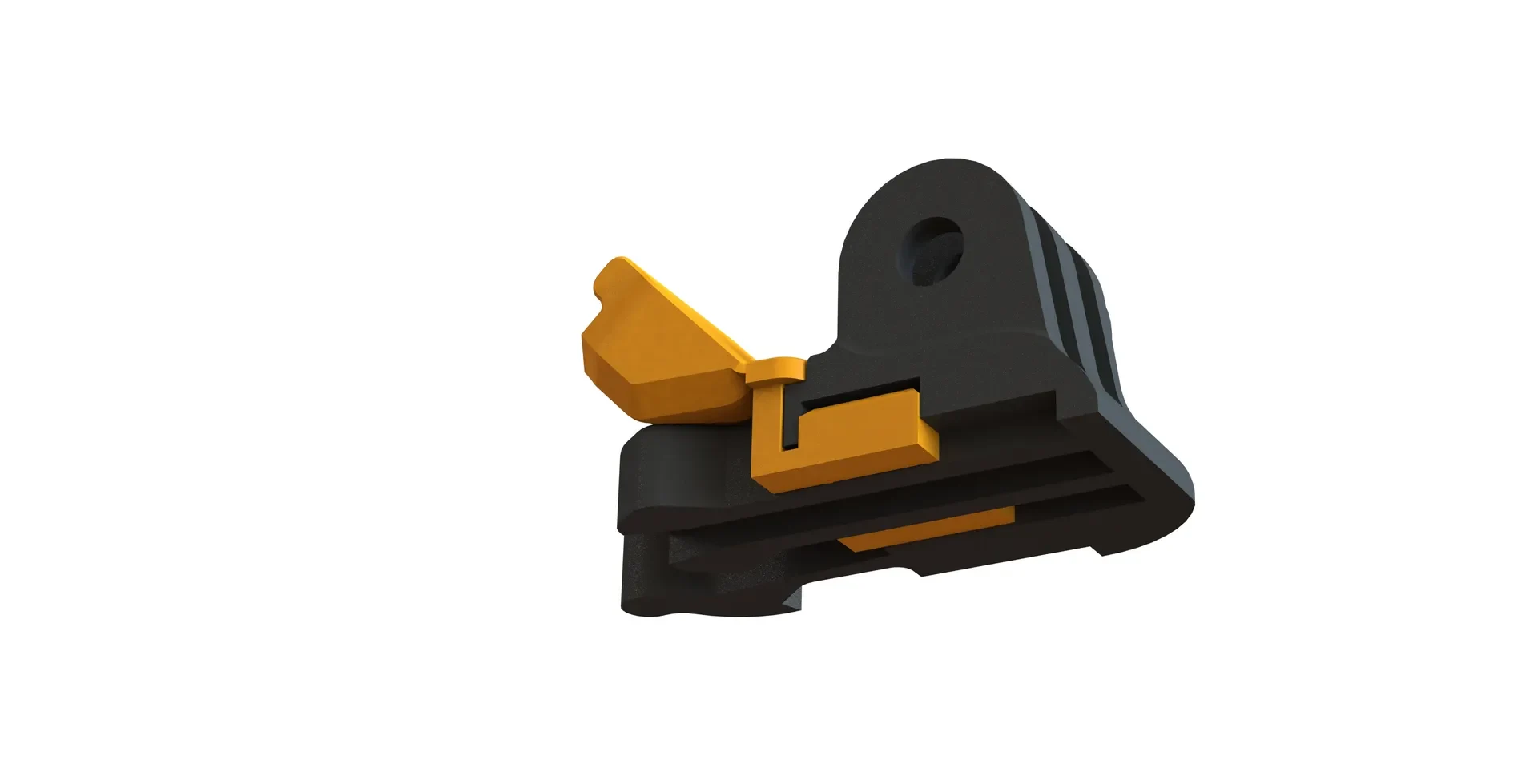

Вставьте гибкую вставку вниз в основную часть пряжки под углом 45 градусов.
Согните гибкую вставку вниз, пока она не окажется в положении фиксации. Два свисающих рычага должны согнуться и выступать под углом под основной компонент пряжки.
По одному возьмите выступающий рычаг и потяните/поднимите его в прямоугольный вырез в основном компоненте. Плотно прижмите на место. При желании приклейте.

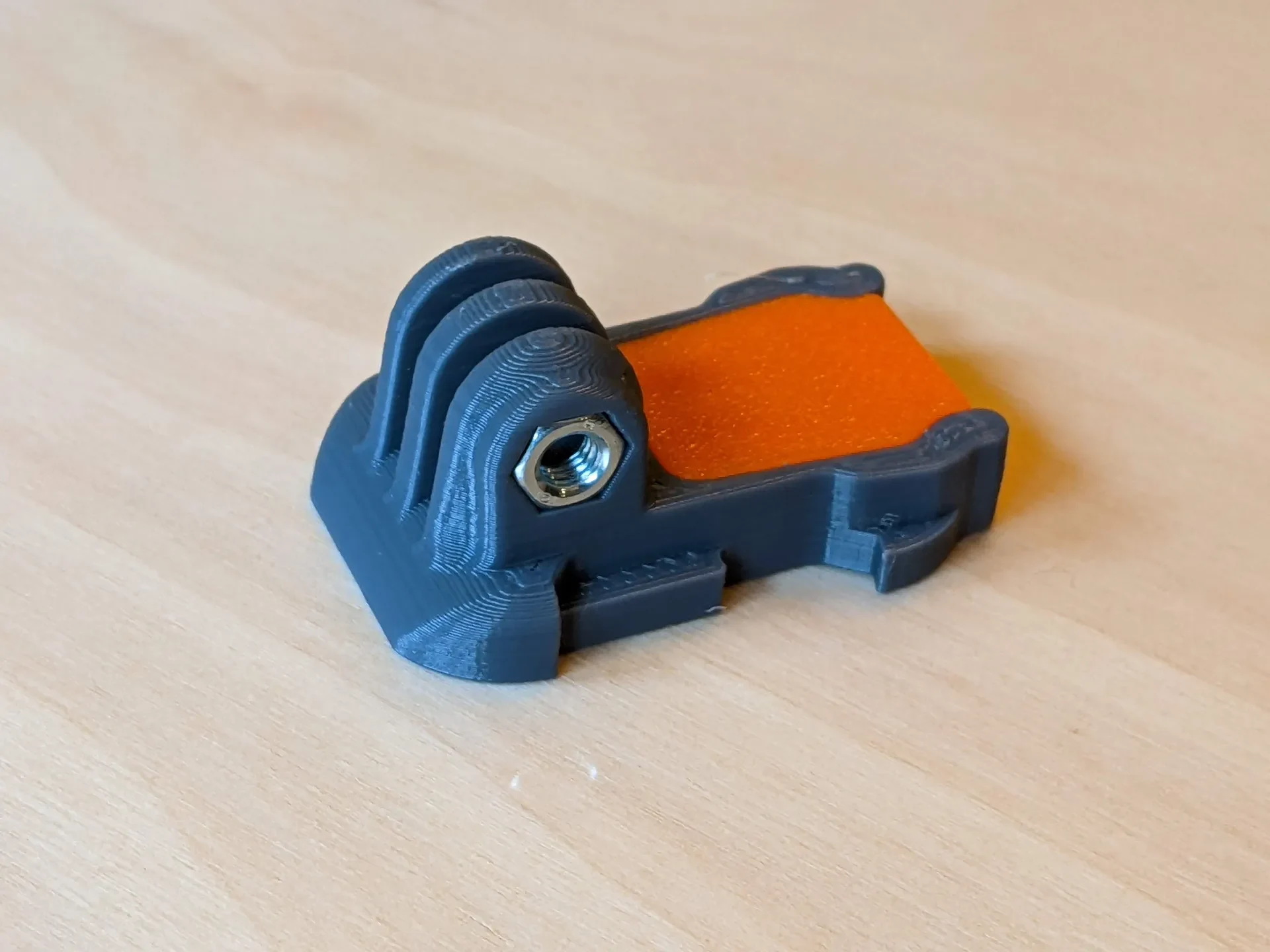

Вставьте гайку М5 в шестигранный вырез. Это также должно быть надежное прилегание. При желании приклейте.

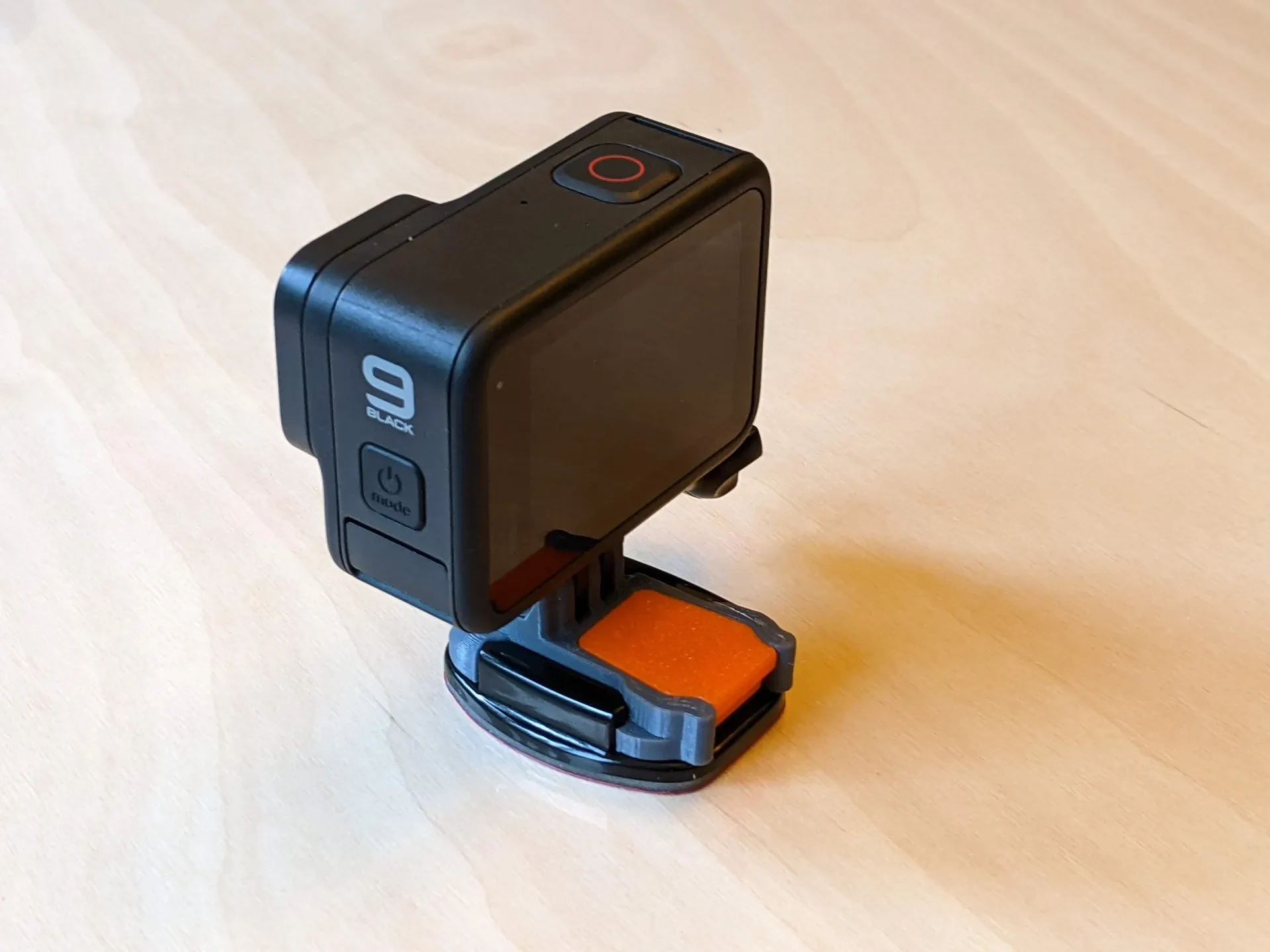

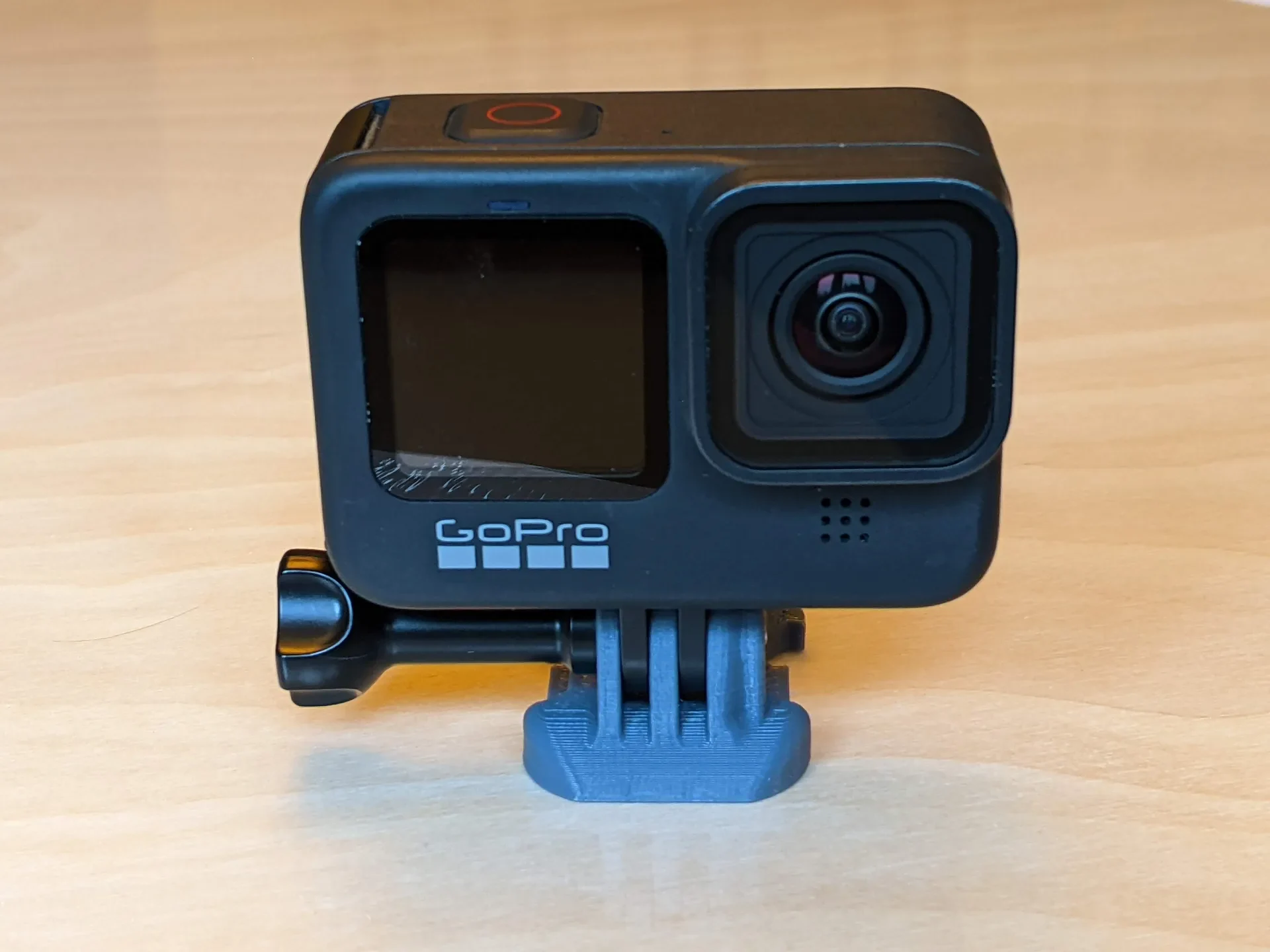

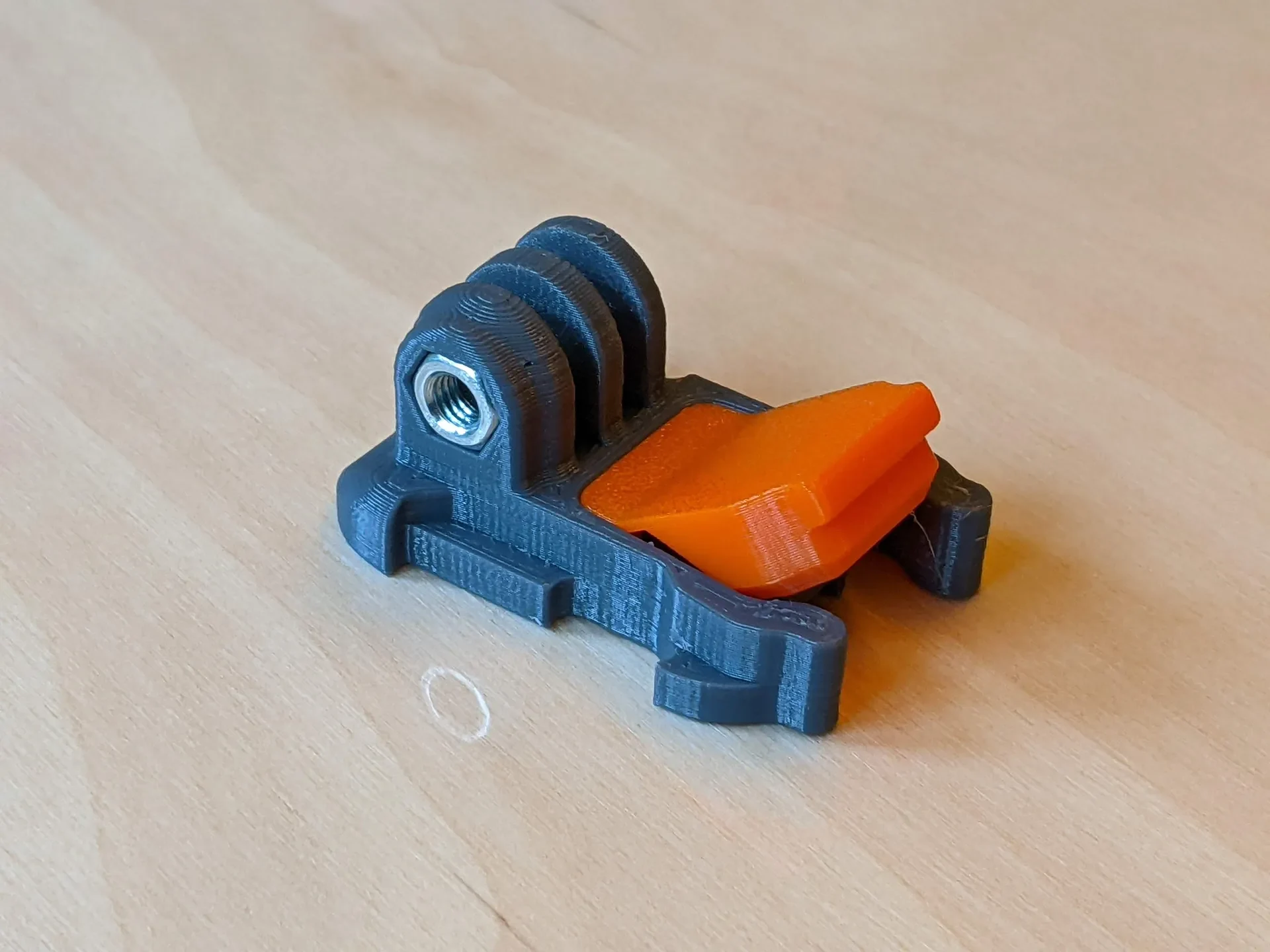

Ваша быстросъемная пряжка готова к использованию! Поднимите защелку, сильно нажав на задний край гибкой защелки. Вставив пряжку в быстроразъемное крепление GoPro, плотно нажмите на язычок замка на место.
Наслаждайтесь занятиями, достойными GoPro!
