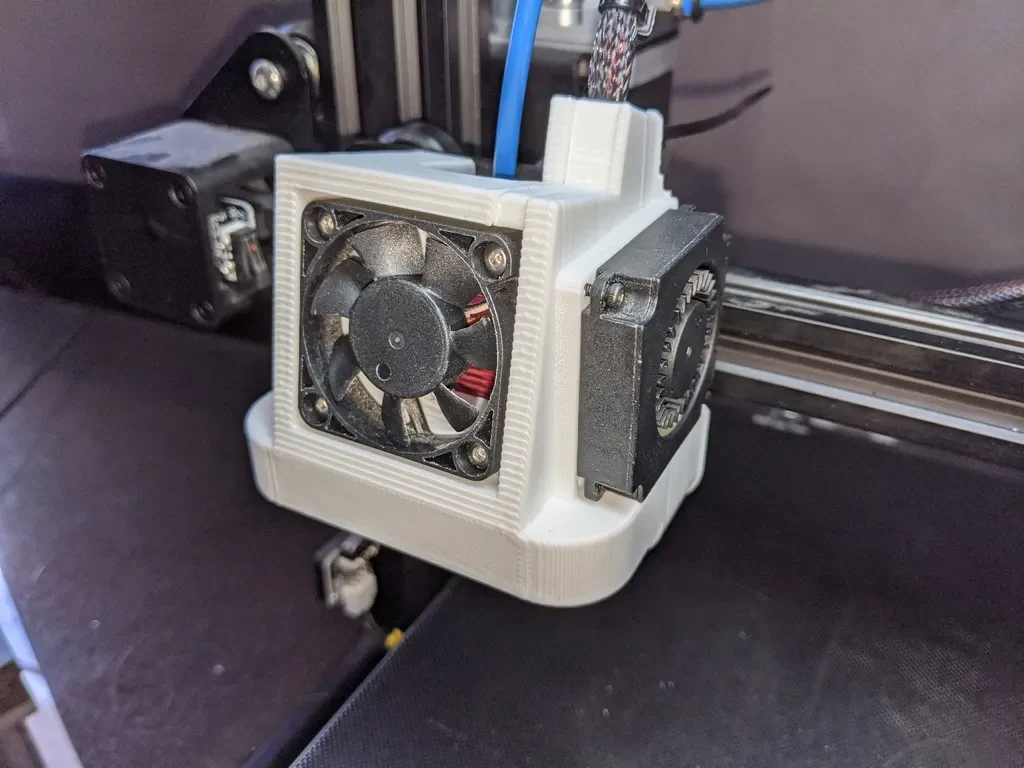

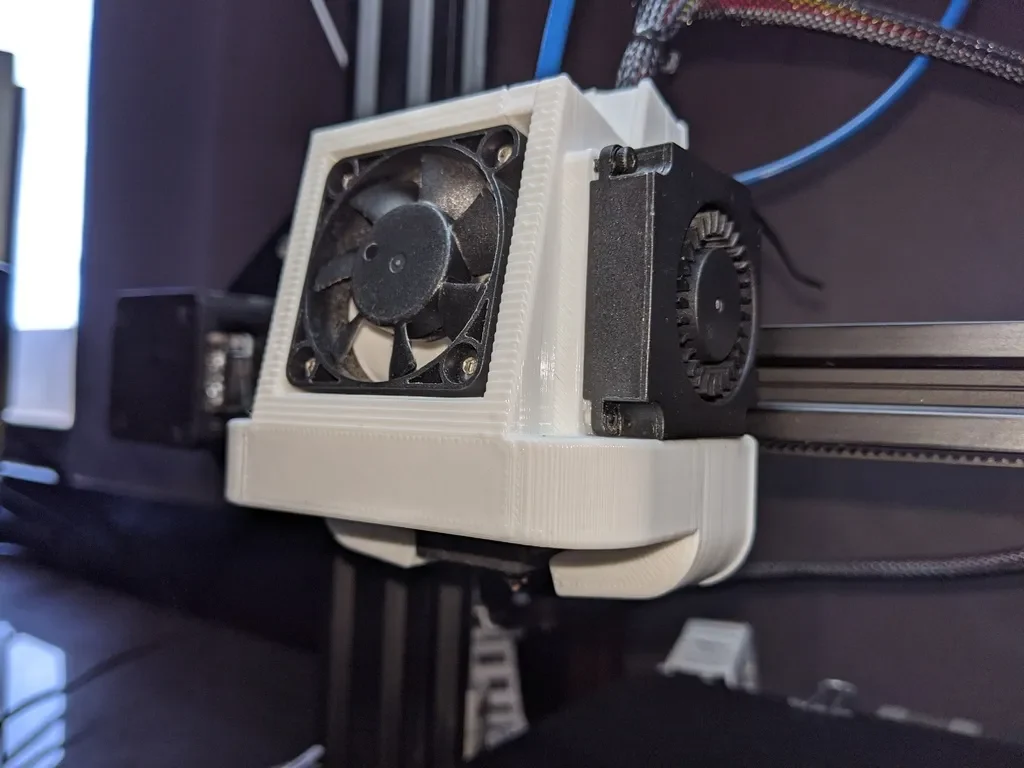

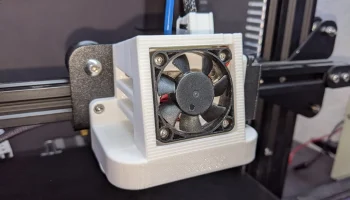

Вот еще один вентиляторный канал для Ender 3. Целью этой работы было разработать что-то простое, чистое и надежное, которое работало бы со стандартными вентиляторами и оборудованием и могло бы печатать без опор, если ваш принтер может обрабатывать перемычку 16 мм и выступы под углом 45 градусов.

Если вы обновили или планируете перейти на более крупный охлаждающий вентилятор из 5015 деталей, ознакомьтесь с моей новой обновленной конструкцией здесь: https://www.thingiverse.com/thing:4528533

Или также ознакомьтесь с моей последней конструкцией двойного воздуховода 5015: https://www.thingiverse.com/thing:5750189

В файле V59 добавлено отверстие позади вентилятора для доступа к верхнему крепежному винту прямо, а не сбоку с помощью шестигранного ключа с шаровым наконечником, как показано на моих фотографиях. Я еще не удосужился распечатать эту версию самостоятельно, чтобы проверить, насколько хорошо она работает, поскольку V52, который сейчас стоит на моей машине, работает нормально. Поэтому я оставил старые файлы здесь.

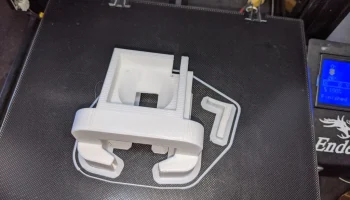

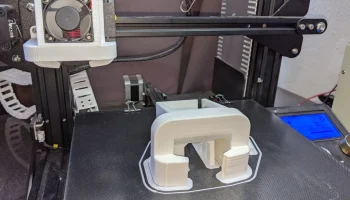

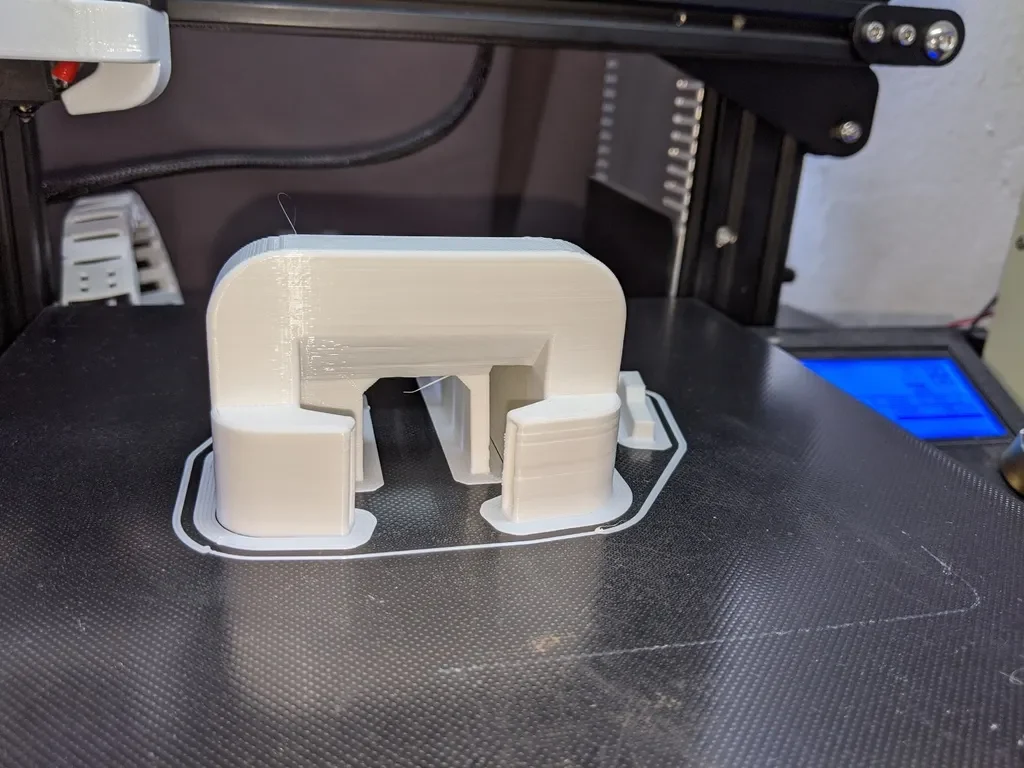

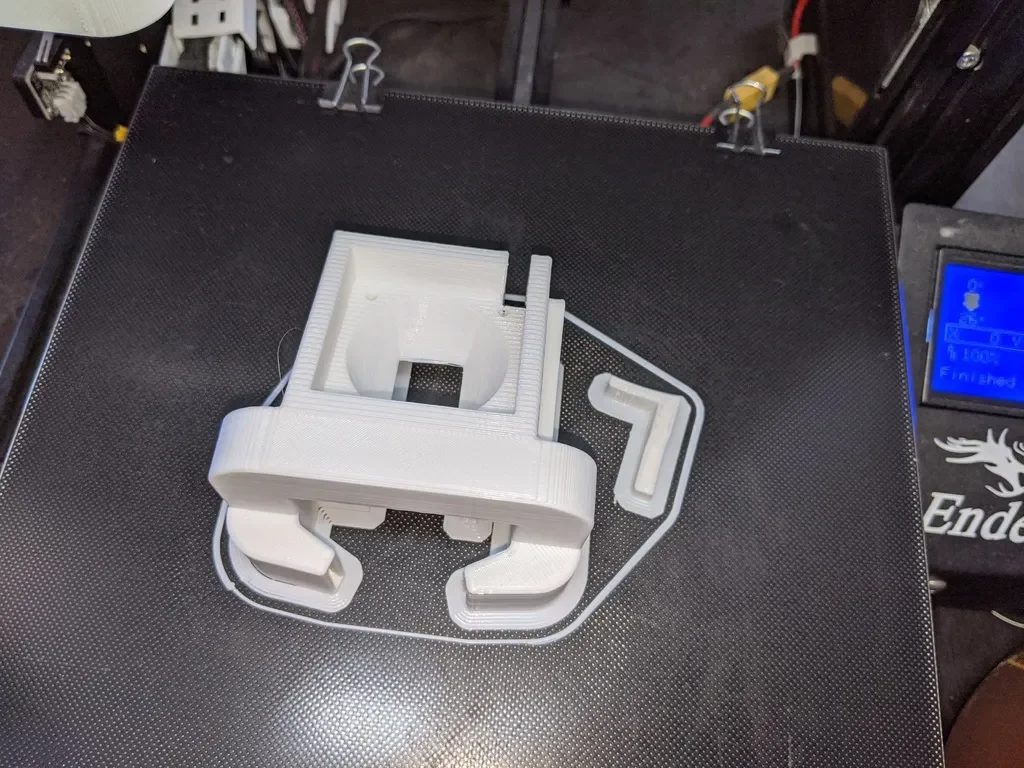

Пост-печать

Снимите штатную крышку вентилятора Ender 3.

Предварительно установите крепежные винты

Прикрепите воздуховод к задней панели горячего конца, пропустив кабель через паз на задней панели.

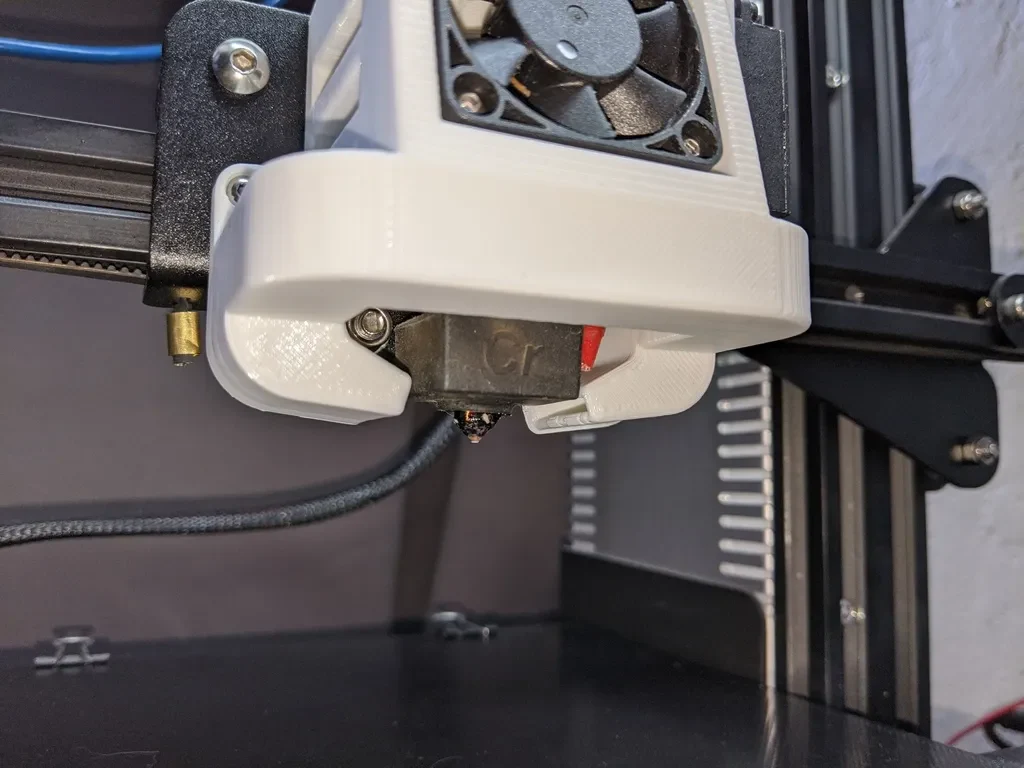

Прикрепите воздуховод к задней пластине горячего конца с помощью двух крепежных винтов.

Установите вентилятор горячего конца, пропустив провода вентилятора в этот карман.

Установите вентилятор горячего конца с помощью штатных винтов.

Установите крышку кабеля горячего конца.

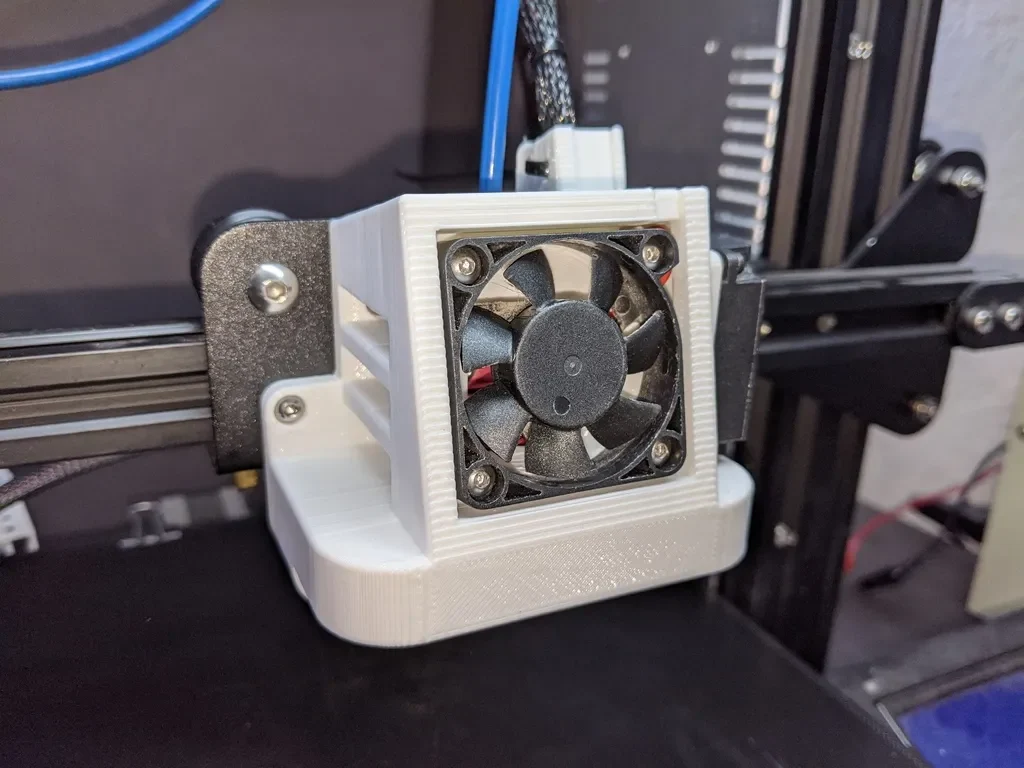

Установите охлаждающий вентилятор с помощью штатных винтов.

Как я это разработал ===================

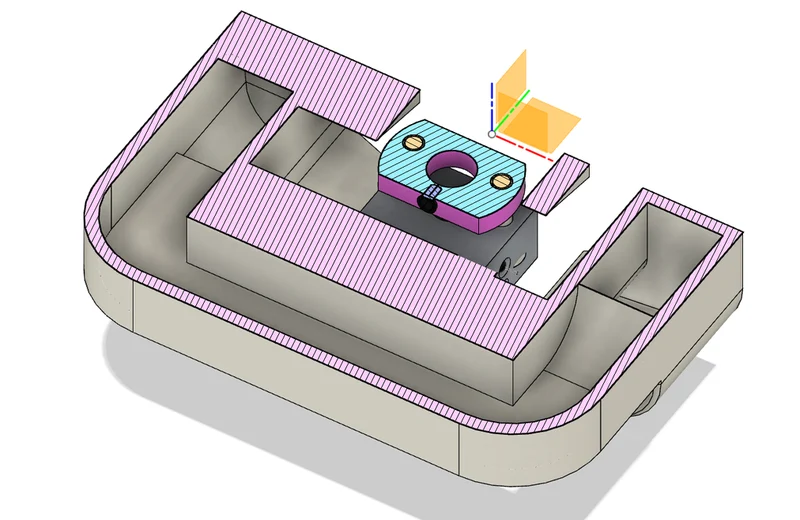

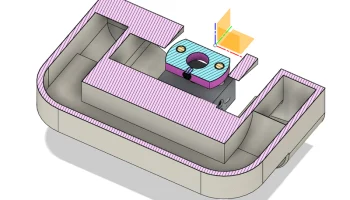

Снимок экрана Fusion360

Видео =====
